Geberit Mapress Ruostumaton Teräs Loistava suorituskyky korkeisiin vaatimuksiin
Moniosaaja
Geberit Mapress ruostumaton teräs on erittäin tehokas järjestelmä, jota voidaan käyttää monien eri aineiden syöttöön. Geberit on asettanut valmistukselle korkeat vaatimukset. Esimerkiksi korkea molybdeenipitoisuus takaa erittäin hyvän korroosionkestävyyden. Tulokset näkyvät – miljoonissa eri kohteissa.
Ruostumattomasta teräksestä valmistettujen Geberit Mapress -tuotteiden käyttökohteet
- Käyttövesi
- Lämmitys
- Kaasu
- Sprinklerit
- Teollisuus
Monta hyvää syytä valita Geberit Mapress ruostumaton teräs
Valikoima
Mitat
| Nimellismitta (DN) | Mitat d x s (mm) |
|---|---|
| 10 | 12,0 x 1,0 |
| 12 | 15,0 x 1,0 |
| 15 | 18,0 x 1,0 |
| 20 | 22,0 x 1,2 |
| 25 | 28,0 x 1,2 |
| 32 | 35,0 x 1,5 |
| 40 | 42,0 x 1,5 |
| 50 | 54,0 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108,0 x 2,0 |
Liittimet

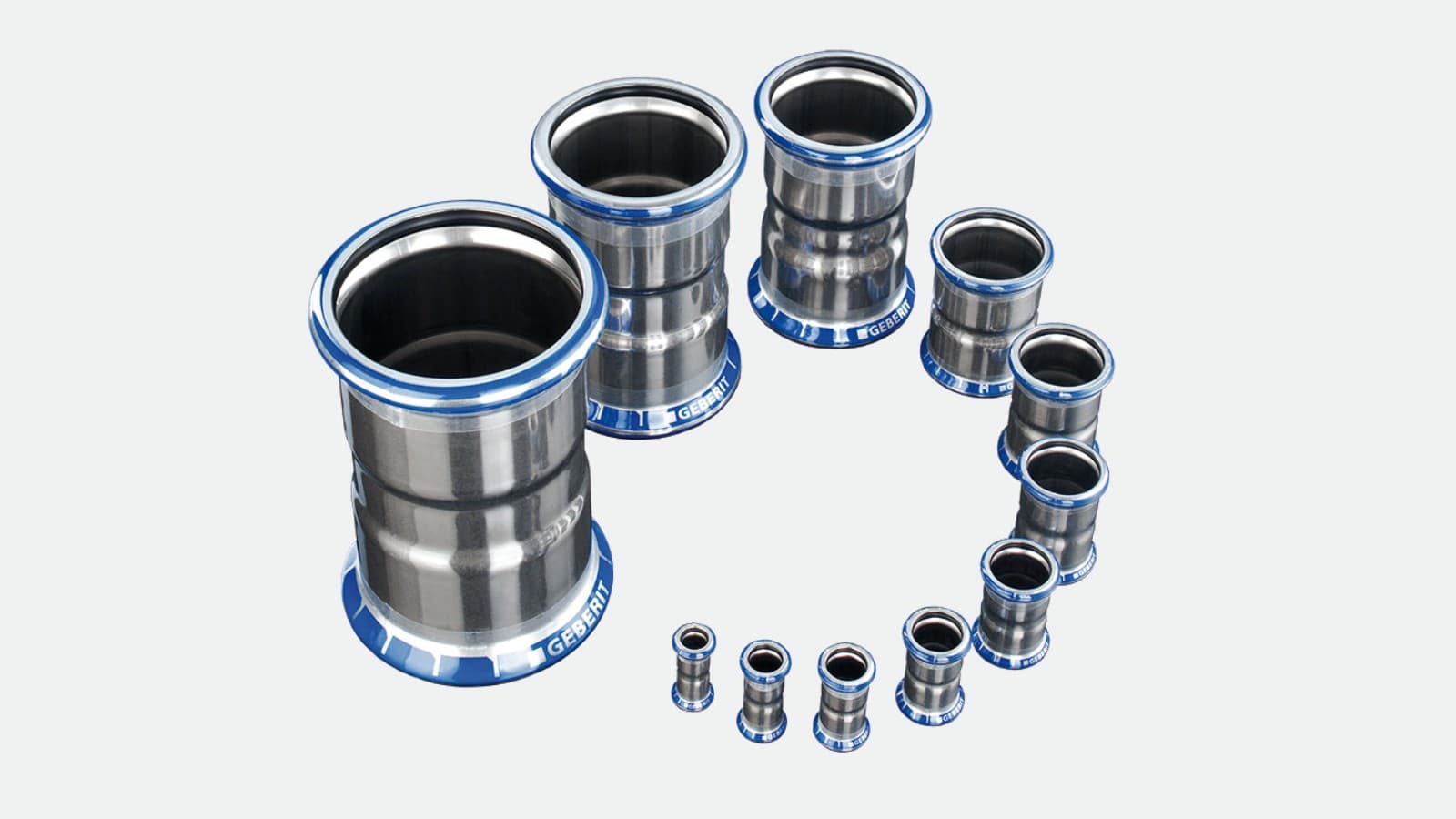

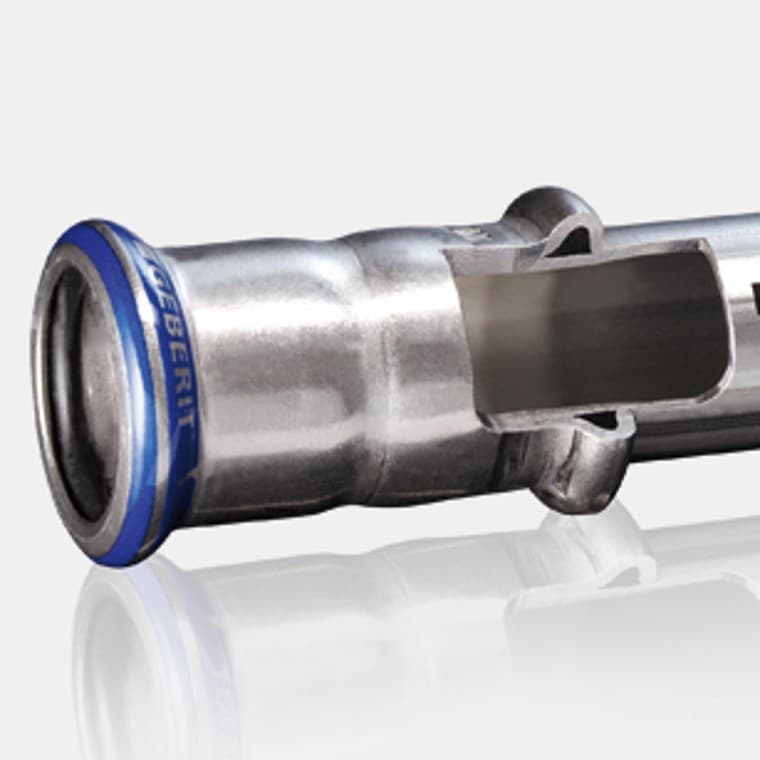

Ruostumattomasta teräksestä valmistetut Geberit Mapress -puristusliittimet
- CrNiMo ja ruostumaton teräs 1.4401
- Puristusindikaattori liitinten asianmukaisen puristuksen tarkastamiseen
- Sininen puristusindikaattori osoittaa, että materiaali on ruostumaton teräs
- Mitat on painettu puristusindikaattoriin
- Suojatulppa estää liittimen likaantumisen
- Puristamattomat liitokset eivät ole tiiviitä, ja ne havaitaan välittömästi painekokeessa
- Saatavilla yli 500 erilaista liitintä
Tiivisteet
Erityisten O-renkaiden ja useiden putkikokojen ansiosta puristusjärjestelmä on hyvä vaihtoehto erilaisiin kohteisiin. Seuraavat tiedot liittyvät kulloiseenkin Geberit Mapress -O-renkaan ja ruostumattomasta teräksestä valmistetun Geberit Mapress -putken (CrNiMo) yhdistelmään.

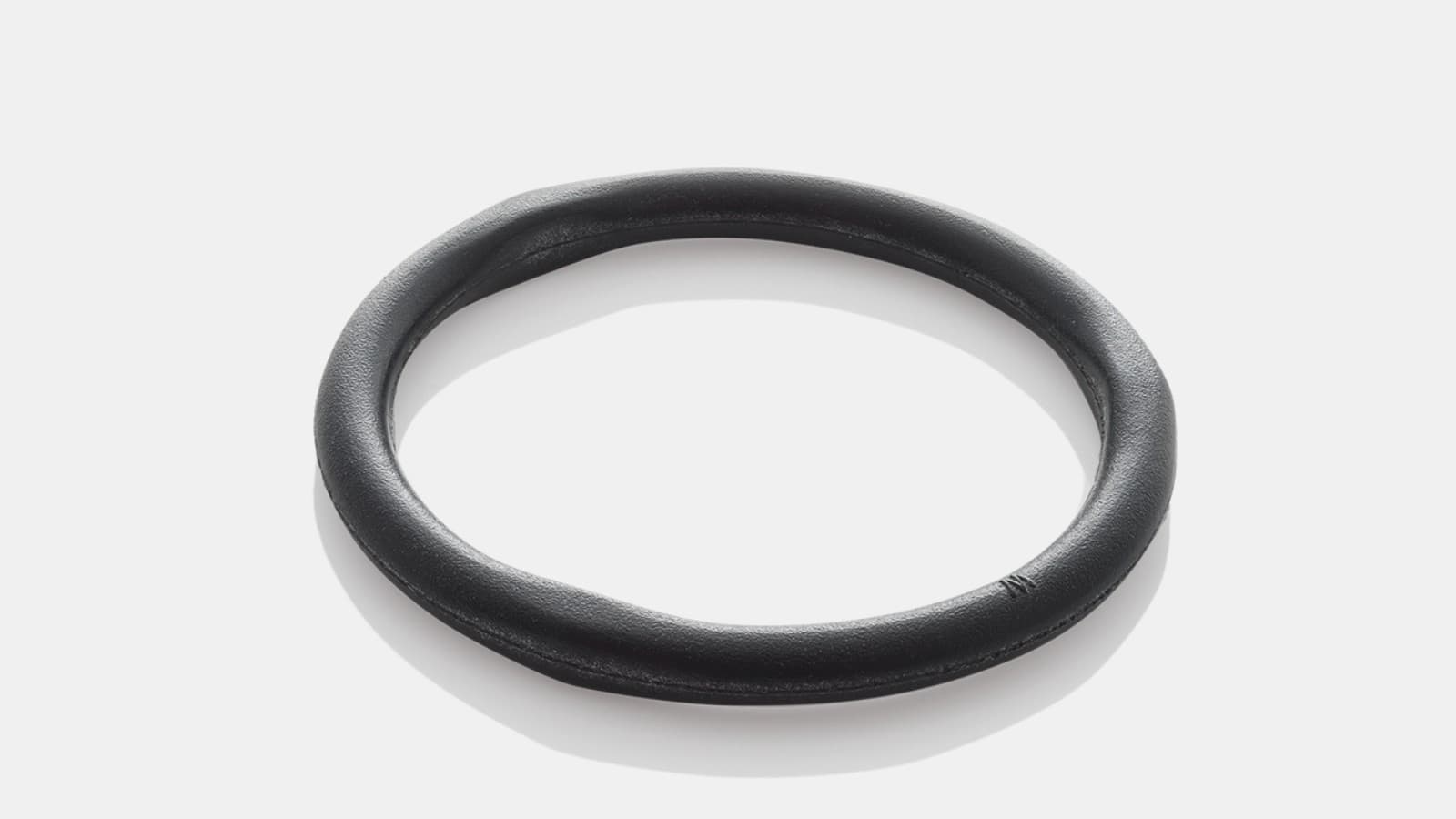

Geberit Mapress -O-rengas, CIIR, musta
Nestemäiset aineet
- Kylmä ja lämmin käyttövesi
- Lämmitysvesi
- Jäähdytysvesi ilman jäätymisenestoainetta
- Jäähdytysvesi jäätymisenestoaineella
- Kaukolämpölämmitysvesi ≤ 120 °C
- Kyllästetty höyry ≤ 120 °C
- Käyttövesi
- Puhdasvesi (ilman farmaseuttista vettä)
- Sadevesi, jonka pH-arvo on > 6,0
- Harmaa- ja jätevesi, jonka pH-arvo on > 6,0
- Sammutusvesi (märkä)
- Sprinkleri (märkä)
- Kemikaalit ja tekniset nesteet
Kaasumaiset aineet
- Paineilma (öljyn puhtausluokka 0–3)
- Alipaine
- Inertit kaasut
- Teollisuuskaasut

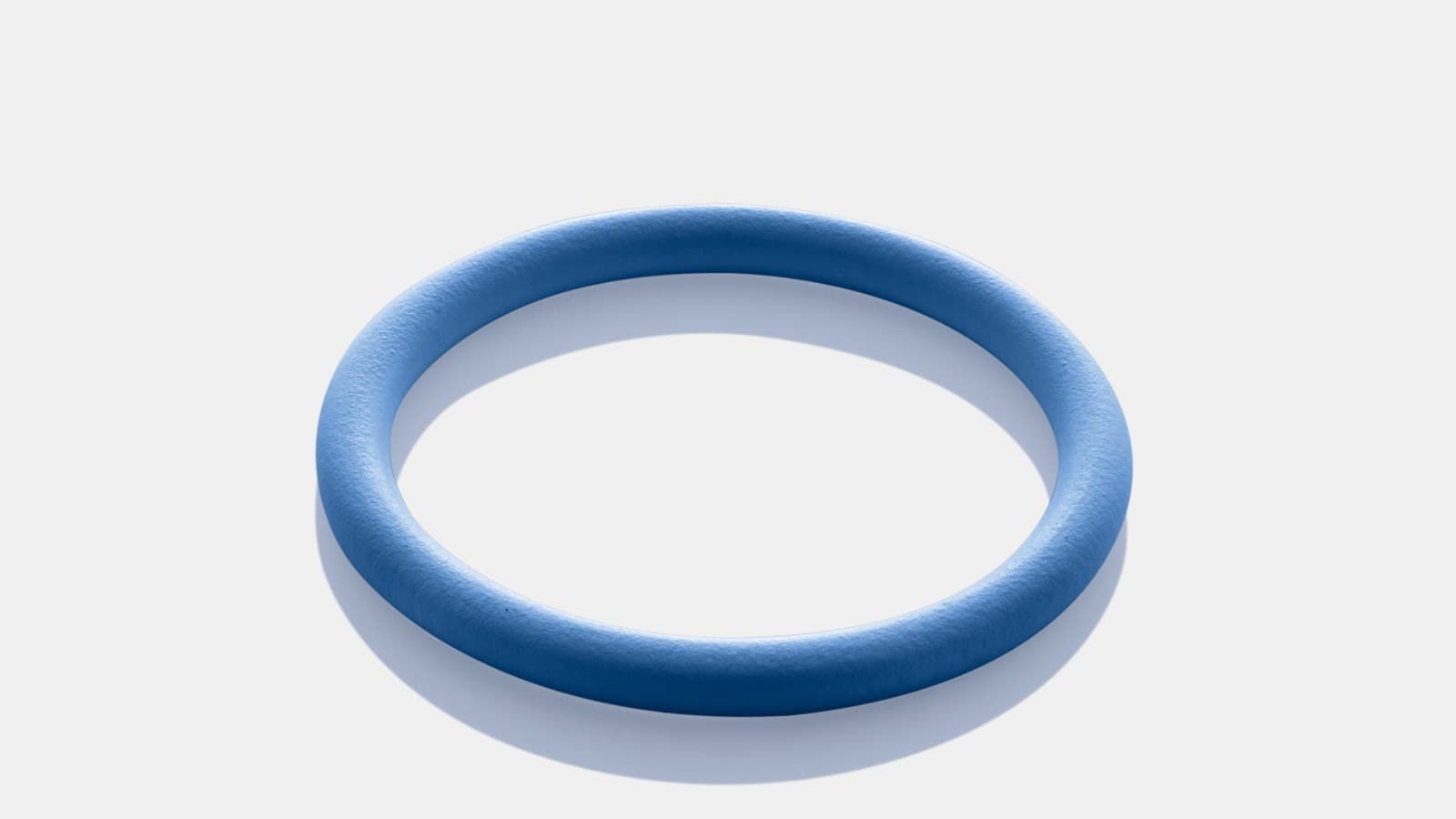

Geberit Mapress -O-rengas, FKM, sininen
Nestemäiset aineet
- Kaukolämpölämmitysvesi ≤ 140 °C
- Lämmönsiirtoaine (aurinko)
- Mineraaliöljyt
- Polttoaineet
- Kemikaalit ja tekniset nesteet
Kaasumaiset aineet
- Paineilma (öljyn puhtausluokka 0–X)
- Teollisuuskaasut

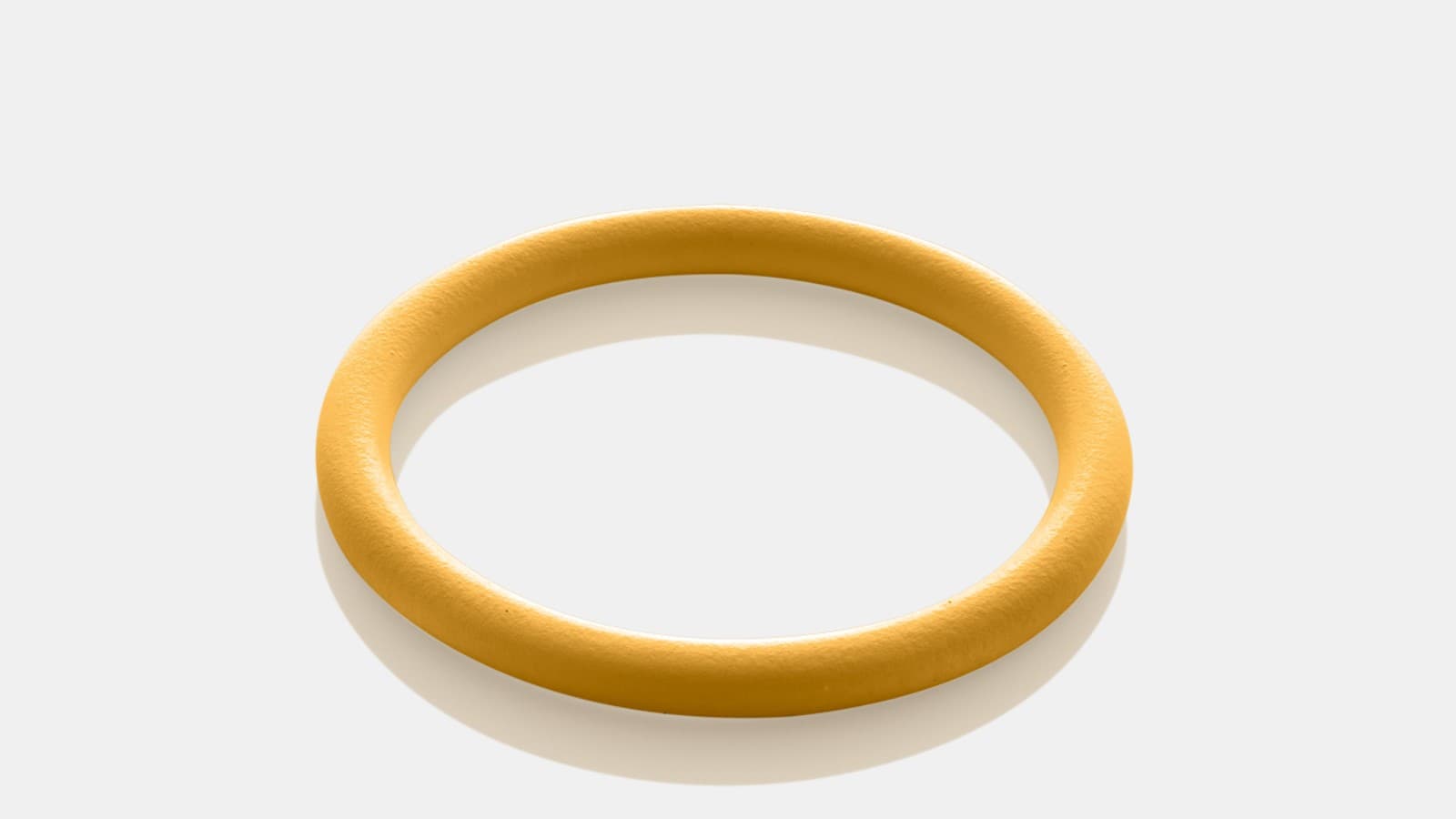

Geberit Mapress -O-rengas, HNBR, keltainen
- Maakaasut
- Nestekaasut
- Biokaasut

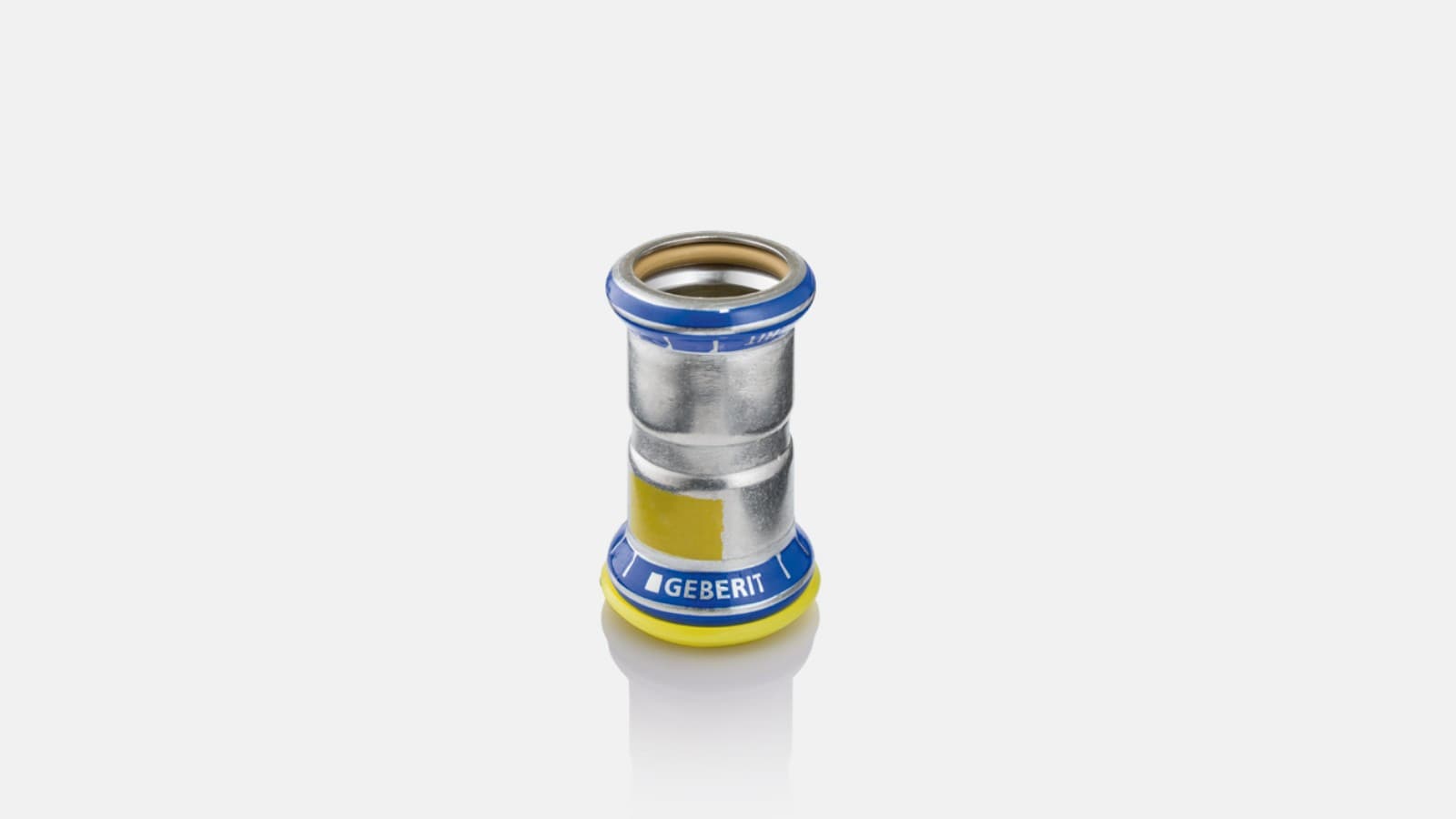

Kaasuasennuksiin soveltuvat ruostumattomasta teräksestä valmistetut Geberit Mapress -puristusliittimet on varustettu keltaisella HNBR:sta valmistetulla O-renkaalla. Ne eroavat muista liittimistä siten, että ne on varustettu keltaisella merkinnällä ja keltaisella suojatulpalla.
Geberit Mapress -O-rengas, FKM, valkoinen
Kyllästetty höyry ≤ 155 °C (myös syklinen)

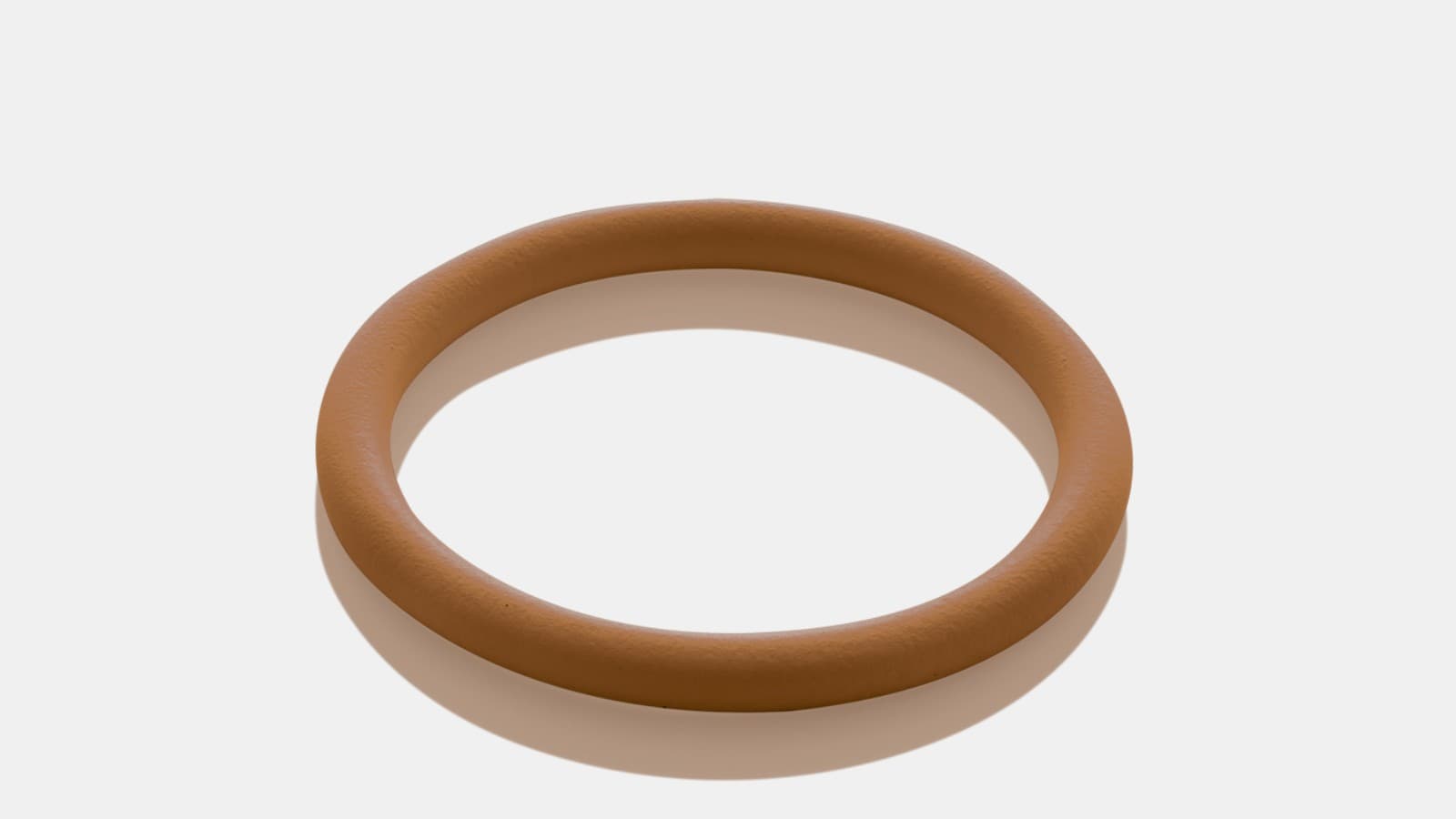

Geberit Mapress -O-rengas, FPM, punainen
- Sammutusvesi (märkä/kuiva, kuiva)
- Sprinklerit (märkä/kuiva, kuiva)
Järjestelmäputket

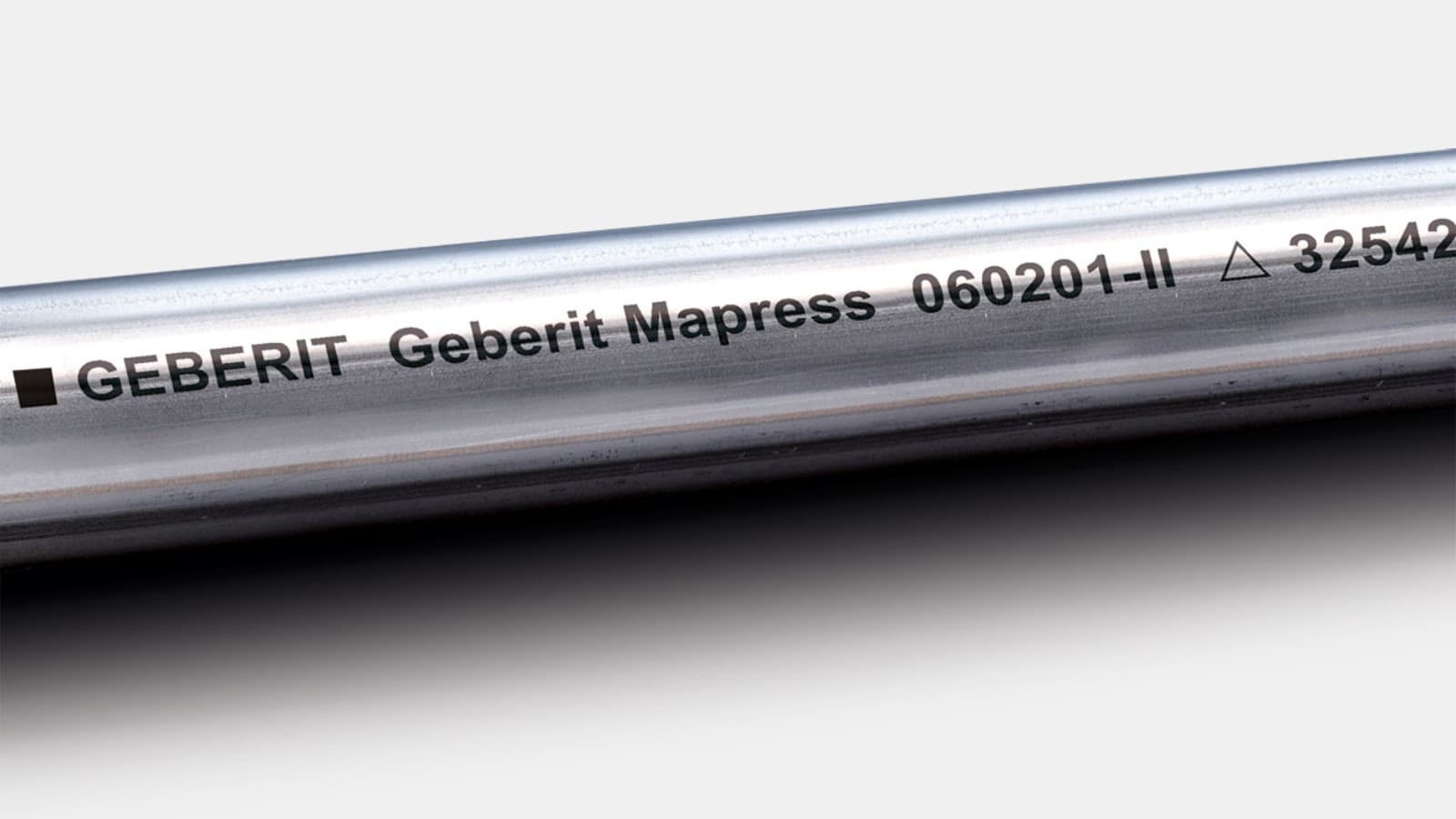

Ruostumattomasta teräksestä valmistetut Geberit Mapress -putket (CrNiMo)
- Korkea molybdeenipitoisuus takaa hyvän stabiiliuden ja korroosionkestävyyden.
- Liittimen erityinen lämpökäsittely ja mekaaninen käsittely luovat laadukkaan ja yhtenäisen materiaalirakenteen.
- Huolellisella käsittelyllä taataan hyvä muokattavuus ja vaadittava pitkäaikainen tiiviys.
- Sileän pinnan ansiosta O-rengas sopii täydellisesti paikalleen. Samalla saavutetaan myös ihanteelliset hygieniaominaisuudet.

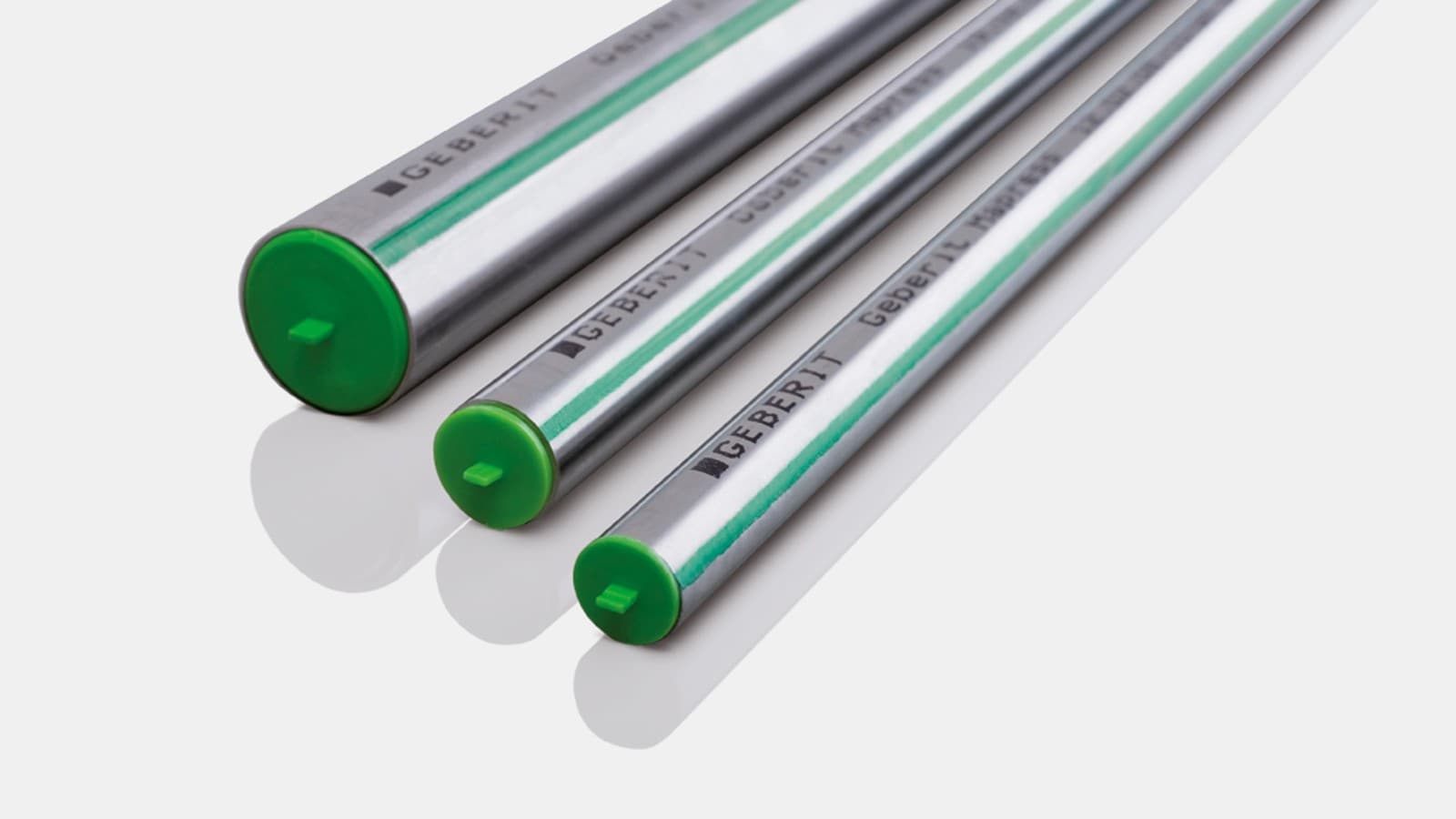

Ruostumattomasta teräksestä valmistetut Geberit Mapress -putket (CrMoTi)
- CrMoTi-teräs on taloudellinen vaihtoehto perinteisille materiaaleille hygieenisissä käyttövesiasennuksissa
- Putken tunnistaa sen poikki kulkevasta vihreästä viivasta
- Vihreä suojatulppa suojaa putkea pölyltä ja lialta

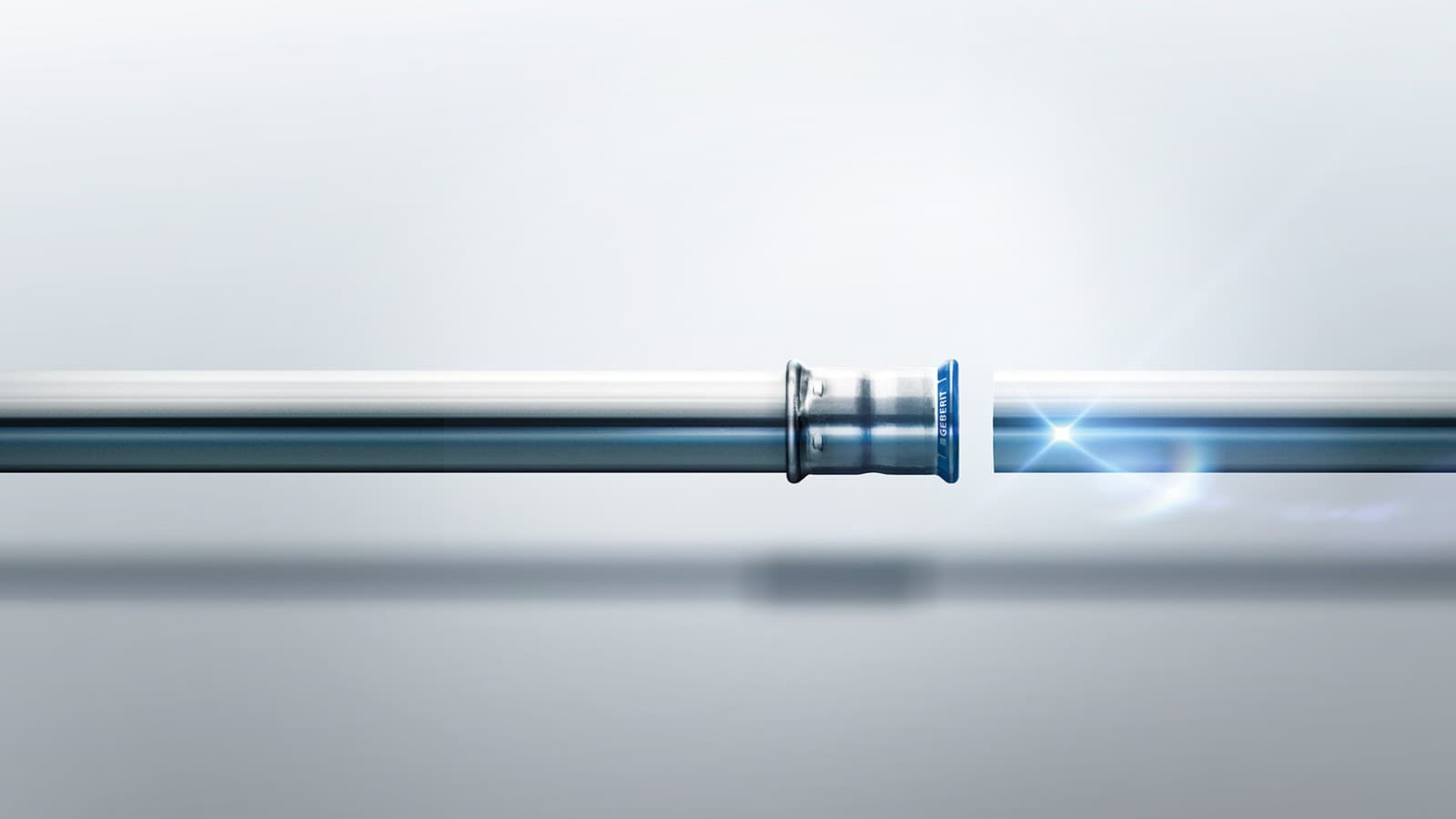

Geberit Mapress ruostumaton teräs 1.4301 -järjestelmäputki
- Korkeaseoksinen, austeniittinen, ruostumaton krominikkeli-teräs standardin DIN EN 10088 mukaisesti
- Esim. lämmitys- tai jäähdytysjärjestelmiin sekä paineilmaan, ei juomavesisovelluksiin
- Mapress ruostumaton teräs 1.4301 voidaan yhdistää puristamalla myös kupari sekä sähkösinkityillä liittimillä (suljetut järjestelmät)
Video
Geberit Mapress Ruostumaton teräs -järjestelmä Katso tekniset tiedot tuotetietojen takaa
