Puristusliitokset putkistojärjestelmiin Putkien liittäminen ilman hitsausta
Tehokas putkiasennus puristusteknologialla
Putkiasennusprojektit – olipa kyse talotekniikasta tai teollisuudesta – ovat usein kovan kustannus- ja aikapaineen alla. Näihin vaatimuksiin voidaan vastata nopeasti ja luotettavasti putkien puristusliitosten avulla. Näin on tehty jo yli 60 vuoden ajan.
Olipa käytössä metalliputket tai muovista ja alumiinista valmistetut monikerrosputkijärjestelmät, putkien liittäminen puristustekniikalla mahdollistaa yksinkertaisen ja siistin asennuksen ilman tulityöriskiä – samalla varmistaen pitkäikäiset ja luotettavat liitokset.
Asennuksen jälkeen ei tarvita aikaa vieviä tarkastuksia, kuten hitsauksen yhteydessä yleensä. Asennuksen voi suorittaa kuka tahansa pätevä LV-asentaja. Perinteisiin menetelmiin, kuten juottamiseen tai hitsaukseen, verrattuna puristusliitokset säästävät merkittävästi aikaa ja parantavat projektien tehokkuutta.
Miksi puristusliitokset ovat paras valinta putkistoihin?
Nopea asennus
Puristus on helppo tapa liittää putkia, ja se säästää huomattavasti aikaa verrattuna hitsaukseen.
Helppo asennus
Puristusliitokset onnistuvat vaivattomasti kaikilta ammattitaitoisilta LV-asentajilta.
Luotettava liitos
Hallittu puristusprosessi takaa jokaiselle liitokselle yhdenmukaisen ja korkean laadun.
Siisti liitostapa
Puristusliitokset tarjoavat siistin ja hyväksytyn ratkaisun putkien liittämiseen.
Miten puristusliitokset toimivat Turvallinen ja kestävä
Komponentit toimivat täydellisesti yhdessä maksimaalisen turvallisuuden takaamiseksi

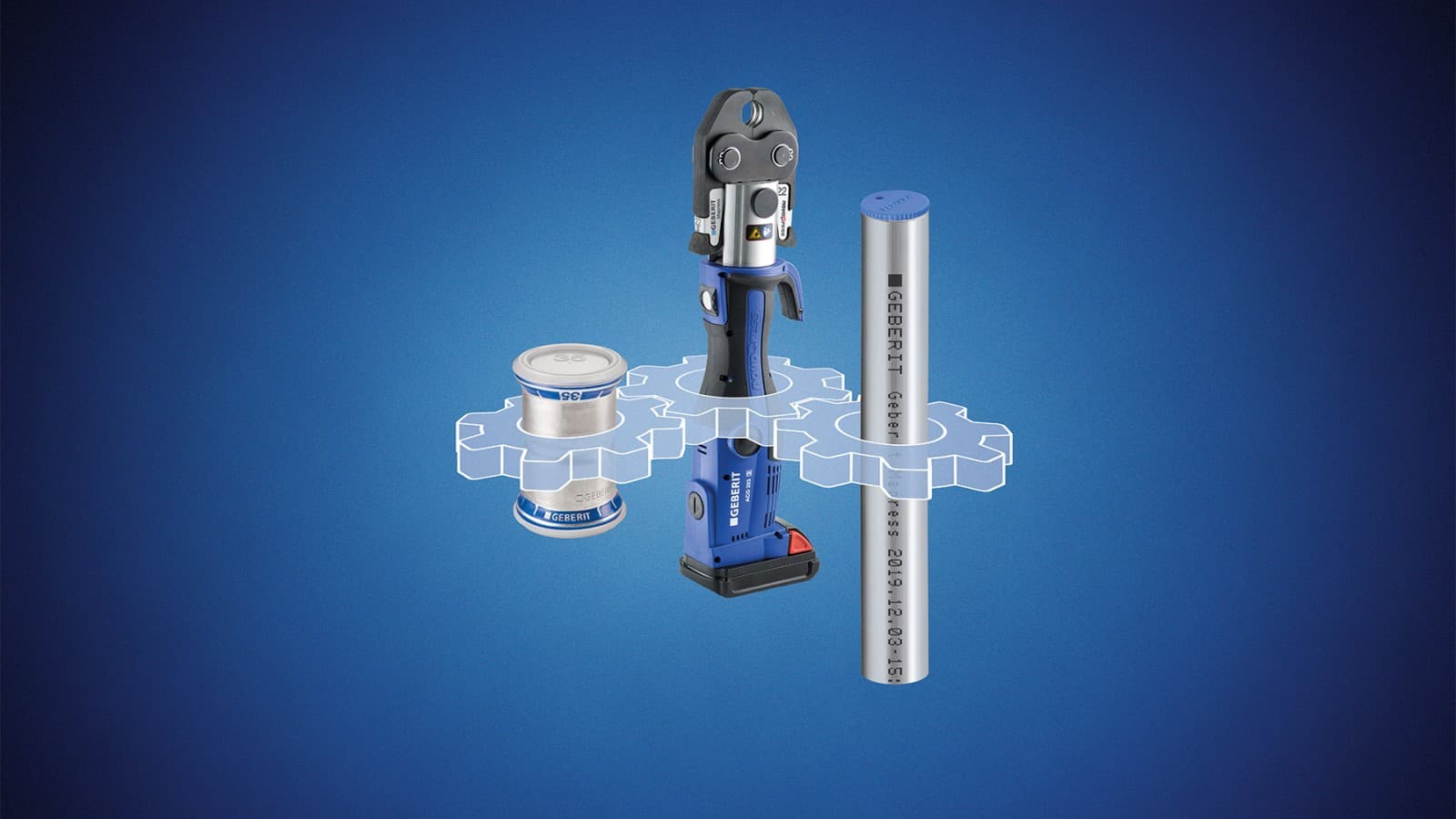

Puristusliitokset ovat luotettavia, koska kaikki järjestelmän komponentit on suunniteltu toimimaan täsmällisesti yhdessä. Järjestelmä koostuu seuraavista osista:
- Puristusliitin
- Järjestelmäputki
- Puristustyökalu (puristin ja puristusleuka / -kaulus)
Kaikki Geberit Mapress,Geberit FlowFit ja Geberit Mepla -putkistojärjestelmien liittimet ja putket on huolellisesti testattu toimimaan saumattomasti yhdessä. Pienemmillä putkihalkaisijoilla käytetään puristusleukoja, kun taas suuremmilla halkaisijoilla käytetään puristuskauluksia yhdessä sopivan puristustyökalun kanssa.
Yhteensopivuus on merkitty selkeästi, mikä tekee oikean tuotteen löytämisestä nopeaa ja helppoa.
Puristustekniikka luo pysyvästi turvallisen liitoksen
Putkiliitoksen mekaaninen lujuus syntyy, kun puristuksen aikana puristusliitin ja syöttöputki muovautuvat uudelleen. Lisäksi täydellisesti mukautuva tiivisterengas varmistaa pysyvästi tiiviin liitoksen elastisen palautumisvoimansa ansiosta.
Puristusliitos on siten pysyvä, muoto- ja voimasulkeinen putkiliitos, joka takaa teknisesti luotettavan tiiviyden.

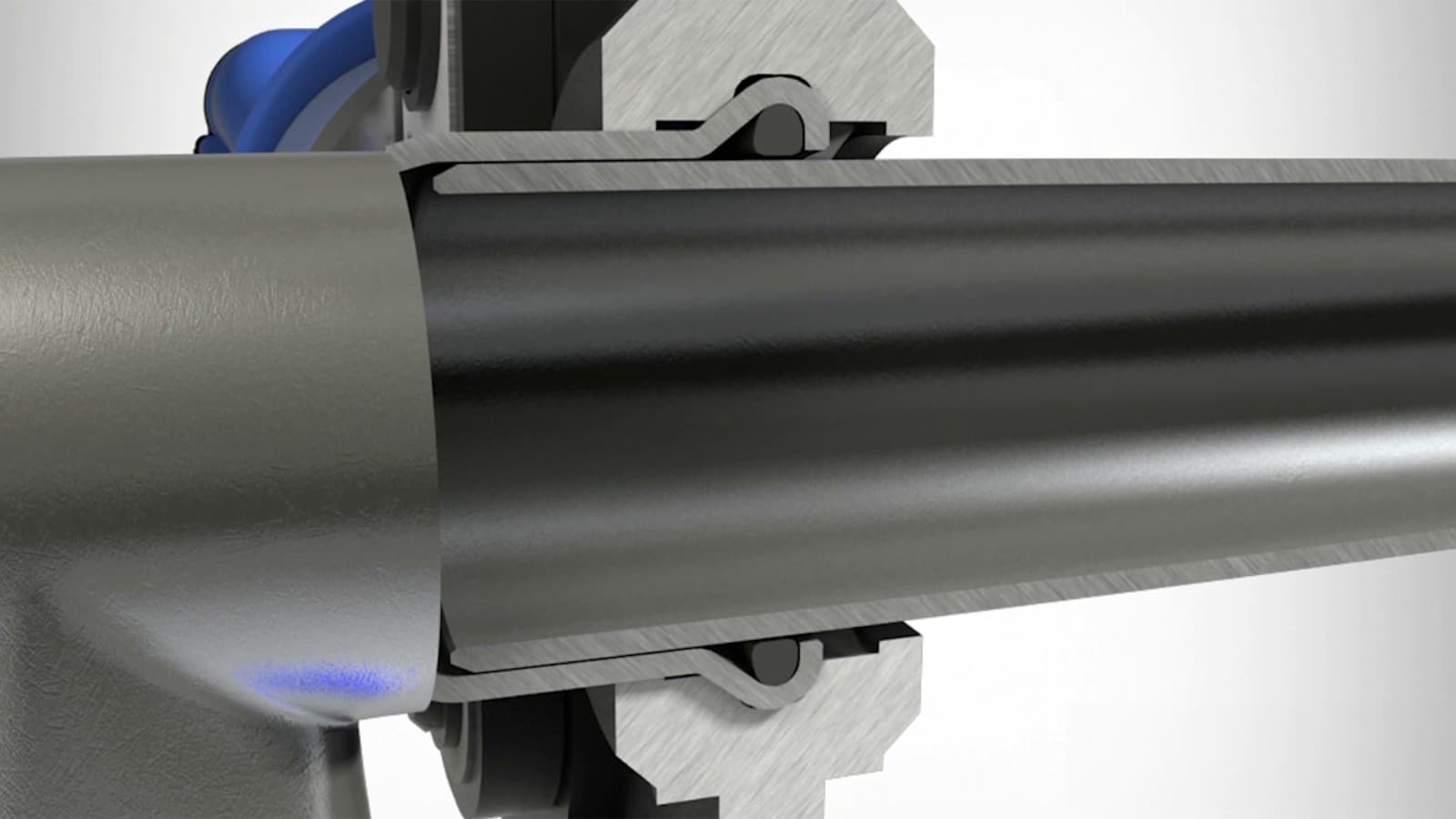

Vaihe 1: Liitin, putki ja työkalu asettuvat täsmällisesti paikoilleen

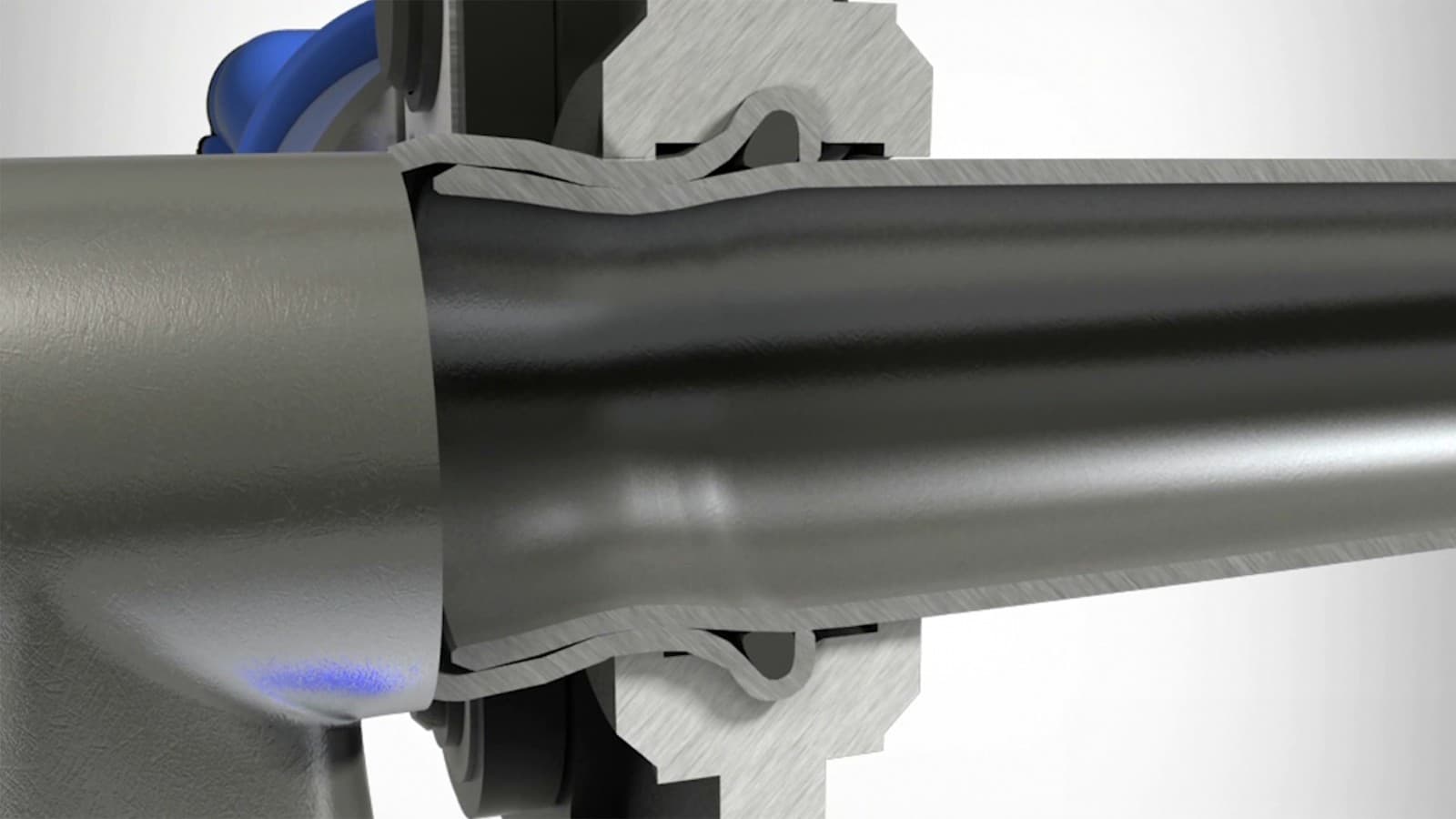

Vaihe 2: Putki muovautuu puristuksen aikana

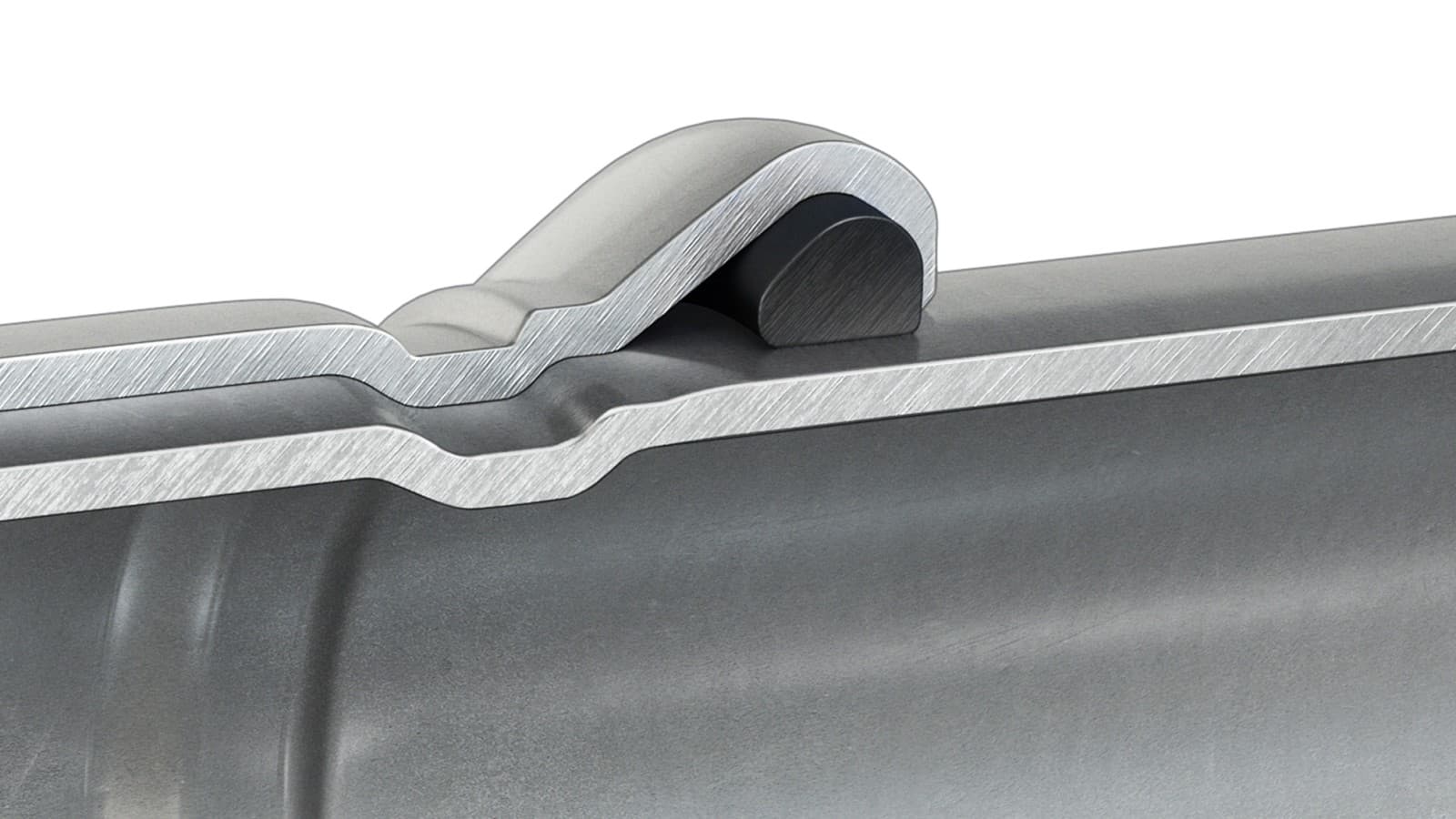

Vaihe 3: Tiivisterengas takaa luotettavan tiiviyden ja kestävän liitoksen
Syöttöjärjestelmät puristustekniikalla
Geberit FlowFit
Geberit FlowFit on innovatiivinen syöttöjärjestelmä, jossa on monia innovatiivisia ominaisuuksia helpottamaan asennusta.
Geberit Mapress ruostumaton teräs
Geberit Mapress ruostumaton teräs (josta monesti käytetään nimitystä haponkestävä teräs) soveltuu moniin kohteisiin käyttöveden syötöstä monitahoisiin teollisuuslaitoksiin.
Geberit Mapress Therm
Ruostumattomasta teräksestä valmistettu, niukkaseosteinen Geberit Mapress Therm-järjestelmä on korroosionkestävä ja taloudellinen ratkaisu kosteudelle alttiisiin kohteisiin.
Geberit Mapress hiiliteräs
Hiiliteräksinen Geberit Mapress on taloudellinen ratkaisu suljettuihin kiertoihin. Järjestelmän liitokset ovat turvallisia ja pysyvästi pitäviä.
Geberit Mepla
Geberit Mepla -monikerrosputki ja -puristusjärjestelmä soveltuu erinomaisesti käyttövesi-, paineilma-, lämmitys- ja ilmastointisovelluksiin.
Geberitin puristettavien putkistojärjestelmien edut Älykkäät ratkaisut varmoihin liitoksiin
Geberitin putkistojärjestelmät, jotka asennetaan puristustekniikalla tekevät putkien asennuksesta huomattavasti helpompaa ja täyttävät erilaisten käyttökohteiden vaatimukset. Tulevaisuuteen suuntautunut teknologia tarjoaa lukuisia etuja.

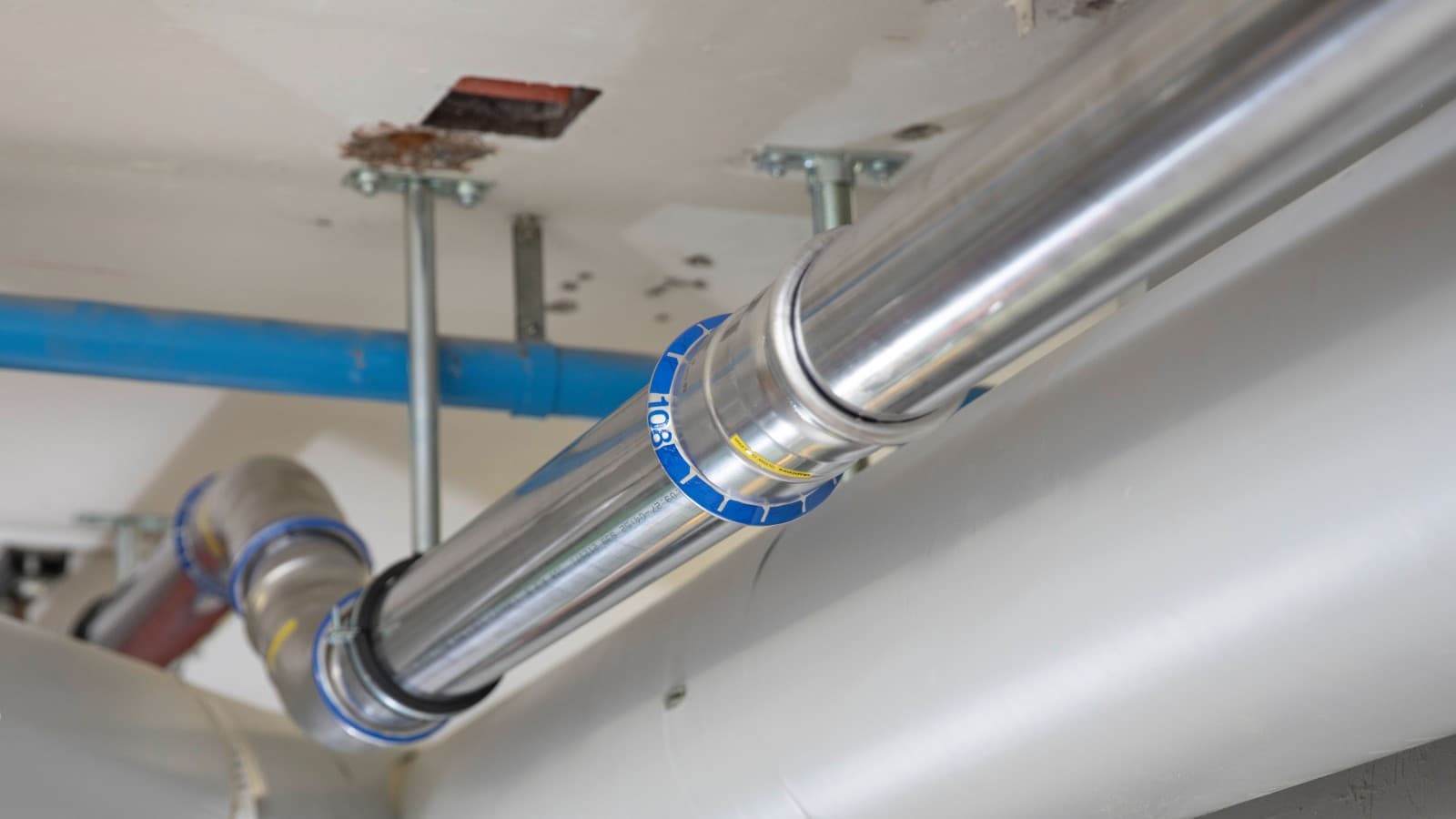

1. Luotettava puristusliitos hallitun puristusprosessin ansiosta
Jokaisessa liittimessä on tarkka ohjaus puristusleuoille tai -kauluksille, mikä varmistaa työkalun oikean asennon ja hallitun liitoksen jokaisella puristuksella.
Standardoitu puristusprosessi takaa tasaisen ja korkean liitoslaadun riippumatta asentajasta.
Käyttäjälle tämä tarkoittaa maksimaalista prosessivarmuutta, toistettavia tuloksia ja luotettavia liitoksia kaikissa asennuksissa – helposti, tehokkaasti ja ammattimaisesti.

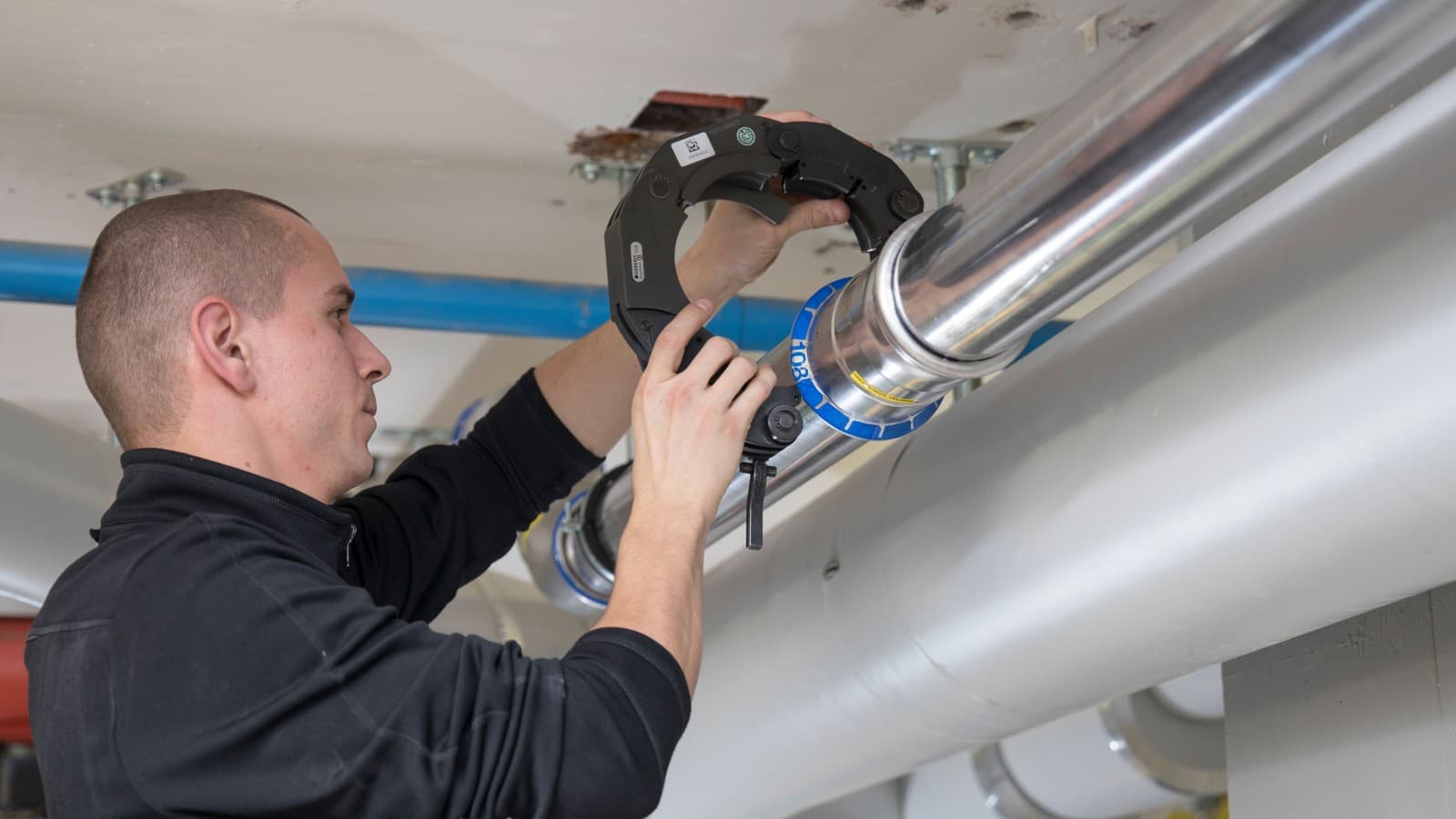

2. Kevyet työkalut raskaan hitsauskaluston sijaan
Putkien hitsaus vaatii suurikokoisia ja raskaita laitteita, kaasupulloja sekä laajoja turvatoimia, mikä lisää työmäärää ja valmisteluaikaa.

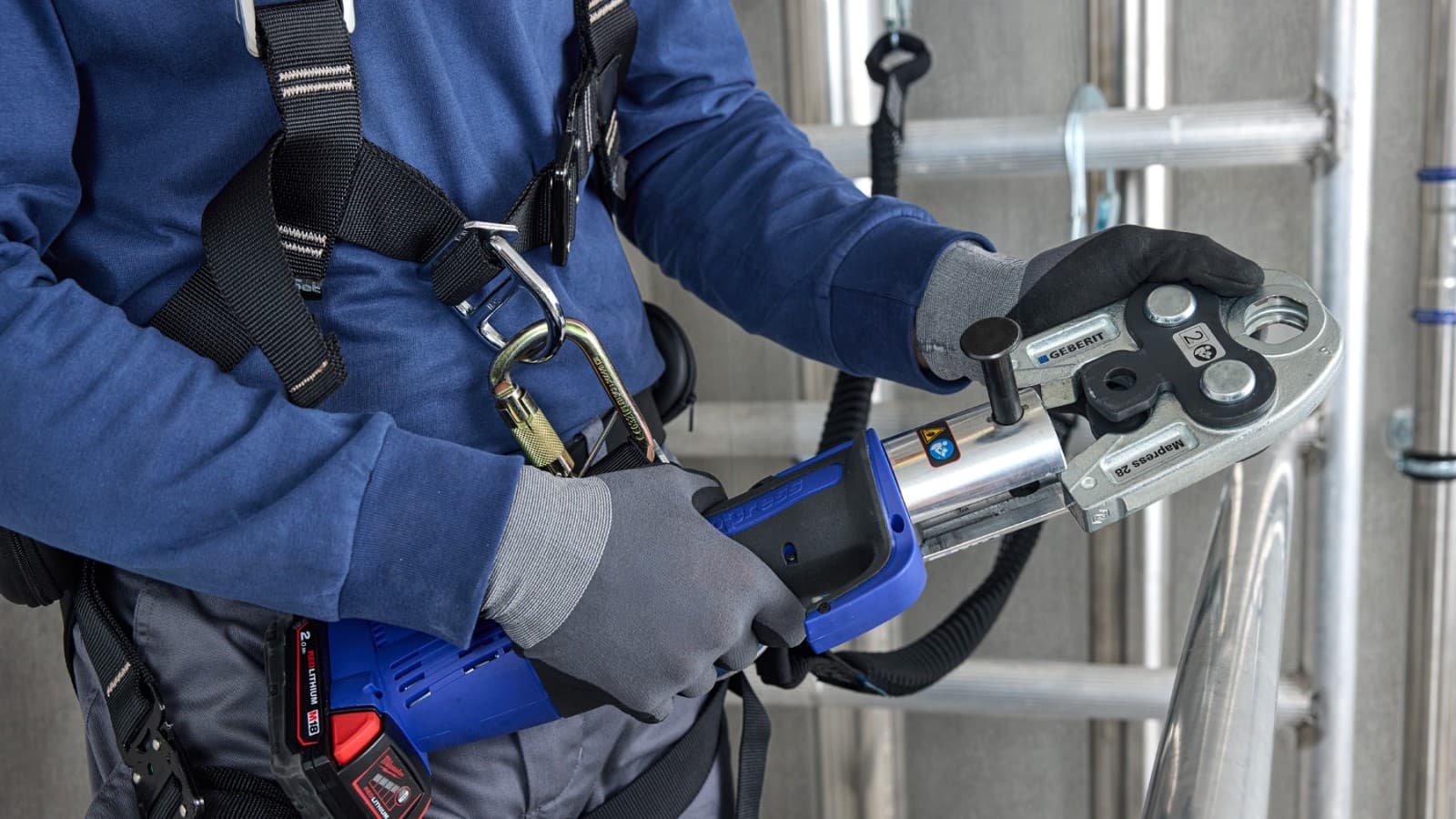

Geberitin puristustekniikalla putket voidaan liittää helposti ja turvallisesti ilman hitsausta. Liitokset tehdään kevyillä ja kätevillä puristustyökaluilla sekä sopivilla puristusleuoilla tai -kauluksilla.
Työkalut ovat kevyitä, kompakteja ja heti käyttövalmiita – ei avotulta, jäähdytysaikaa tai jälkikäsittelyä.
Tämä tekee työstä nopeampaa, helpompaa ja tehokkaampaa.

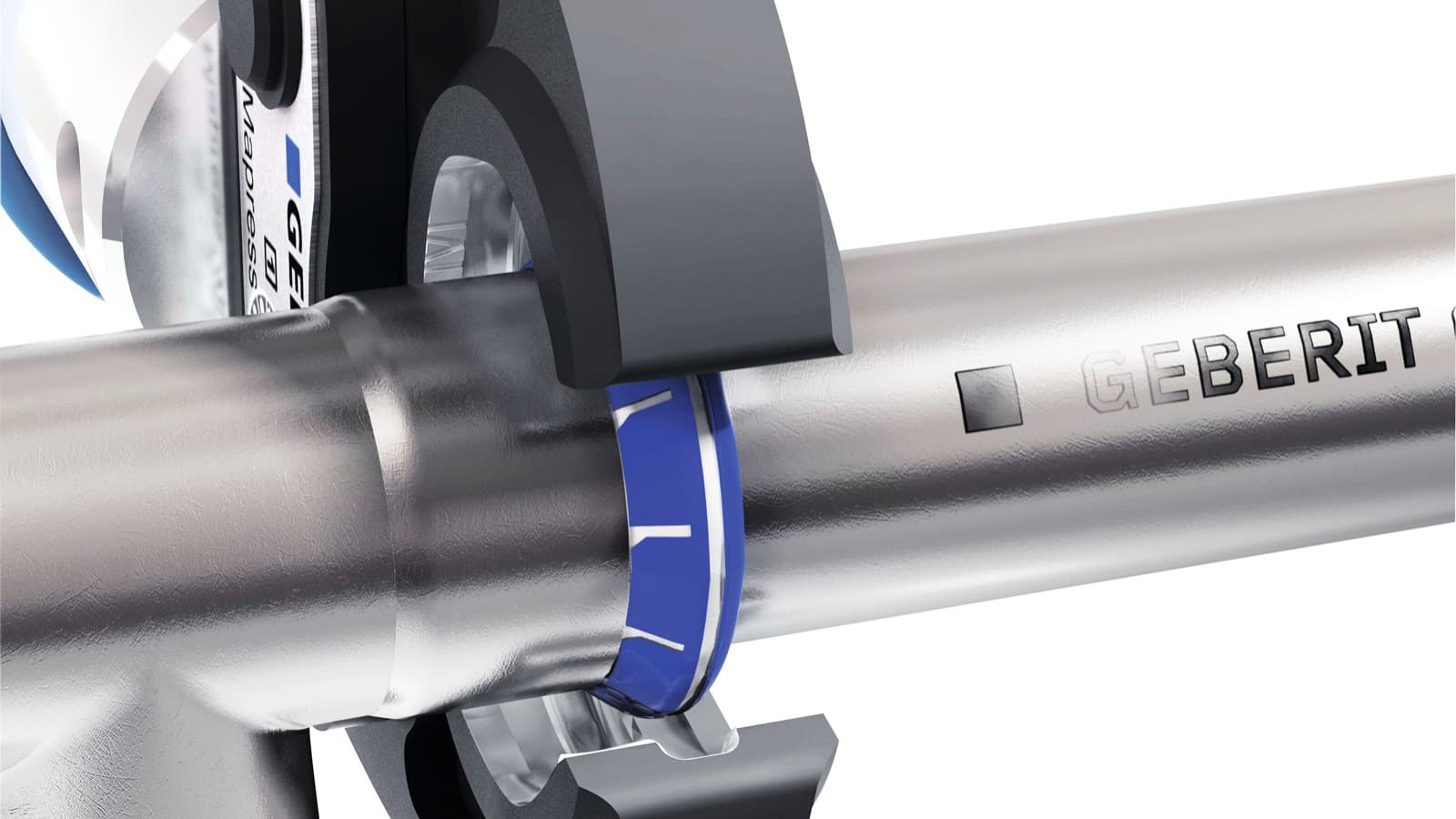

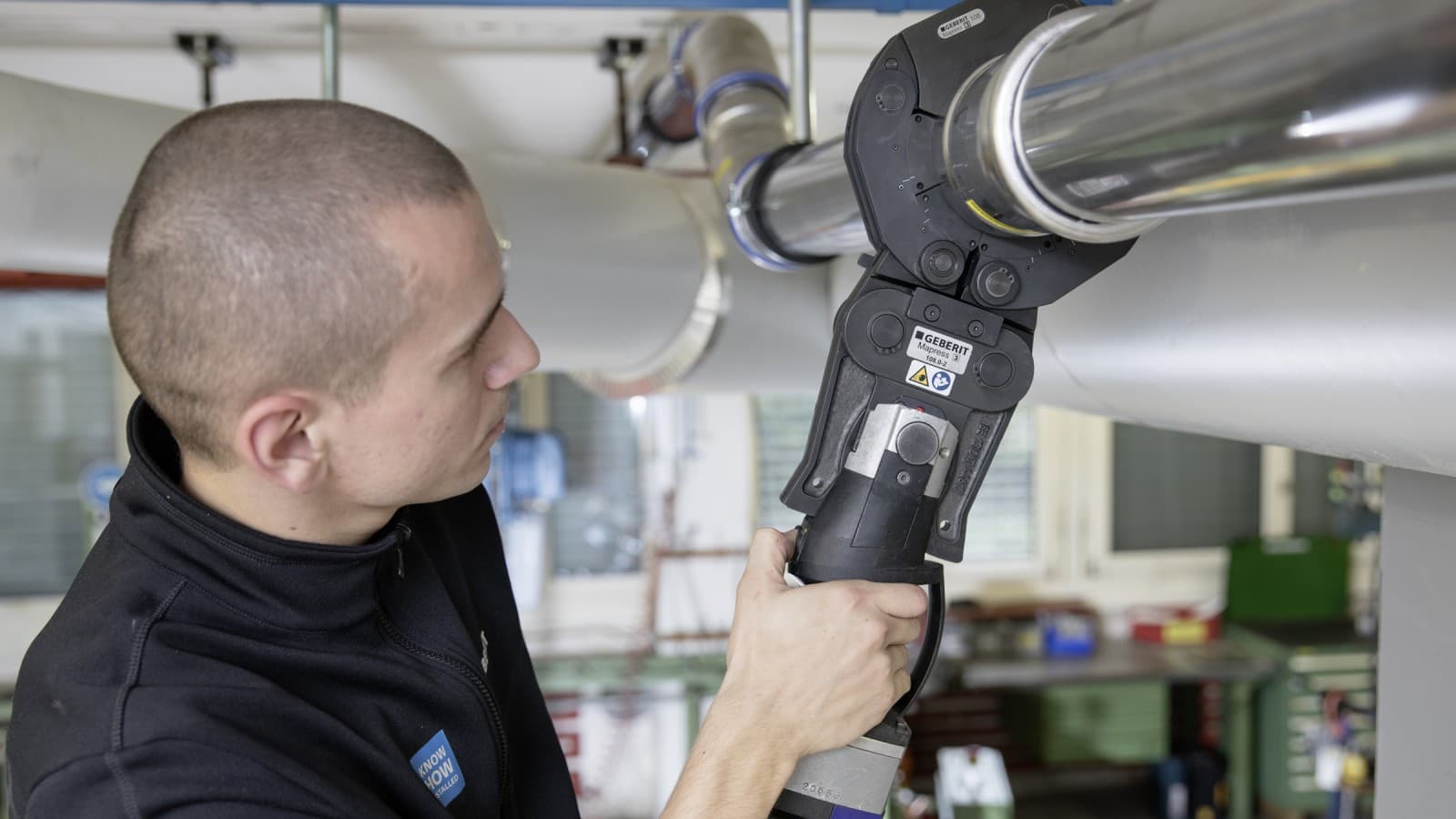

Tarkka puristusleuan ohjaus varmoihin liitoksiin
Liittimen erityinen rakenne varmistaa puristusleuan tarkan ja turvallisen asettumisen paikoilleen. Tämä takaa maksimaalisen liitoksen luotettavuuden jokaisella puristuksella.
Asennukseen tarvitaan vain kaksi leukaa
Geberit FlowFit -järjestelmässä tarvitaan entistä vähemmän työkaluja: koko kokovalikoima (d16–d75) hoituu vain kahdella puristusleualla. Tämä keventää työkalupakkia ja mahdollistaa eri kokoisten putkien asentamisen yhdellä kertaa vähäisillä työkalun vaihdoilla.
Suuremmissakin kokoluokissa (yli d50) voidaan edelleen käyttää puristusleukaa puristuskauluksen sijaan.
3. Välitön varmistus onnistuneesta puristuksesta

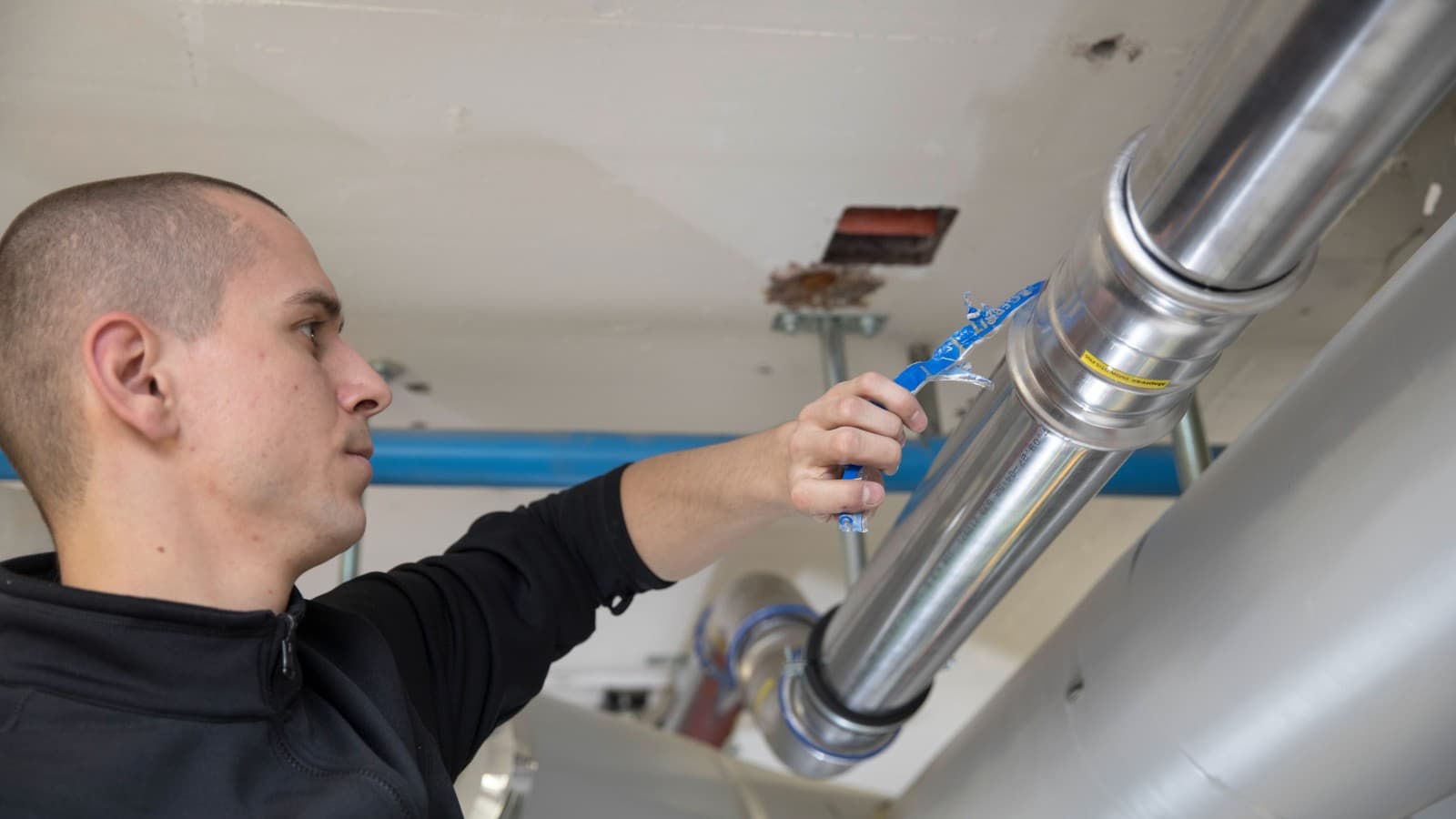

Geberit Mapress- ja Geberit FlowFit -järjestelmissä näkee heti, mitkä liitokset on puristettu oikein. Värillinen puristusindikaattori irtoaa automaattisesti puristusvaiheessa ja voidaan poistaa helposti – tai se putoaa itsestään.
Puristuksen aikana
Indikaattori irtoaa puristuksen aikana ja voidaan poistaa vetämällä kevyesti.
Puristuksen jälkeen
Indikaattori irtoaa automaattisesti onnistuneen puristuksen jälkeen. Tämä helpottaa visuaalista tarkastusta, sillä näet heti, onko kaikki liitokset tehty oikein – myös heikossa valaistuksessa.
4. Ei tarvetta jälkitarkastuksille
Kaikki puristusprosessin komponentit on suunniteltu toimimaan yhdessä yhdenmukaisesti ja hallitusti. Jokainen liitos syntyy samalla hyväksi todetulla periaatteella, mikä takaa pysyvästi turvalliset ja tasalaatuiset liitokset.
Luotettava prosessi poistaa tarpeen aikaa vieviltä jälkitarkastuksilta, säästää aikaa työmaalla, helpottaa suunnittelua ja vähentää virheiden mahdollisuutta.

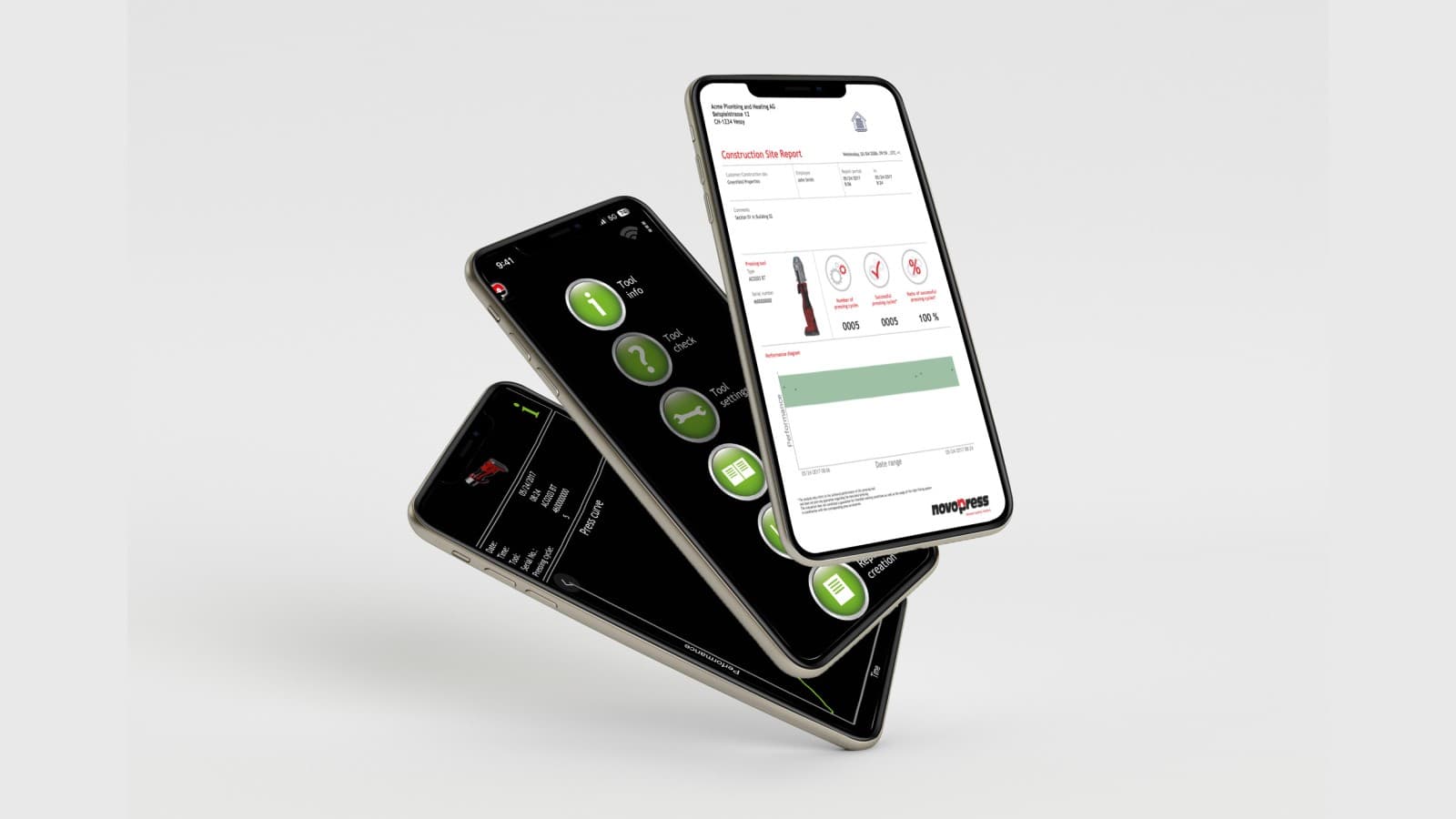

5. Puristusten jäljitettävyys datan avulla
NovoCheck-sovelluksella voidaan tarkastella Geberitin puristustyökalujen laitekohtaisia tietoja. Sovelluksesta voidaan lukea myös lokitiedot, joista käy ilmi esimerkiksi, onko kaikki liitokset puristettu.
Tietoja voidaan hyödyntää asennusten dokumentoinnissa.
Sovellus on saatavilla Appstoresta ja Google-kaupasta.

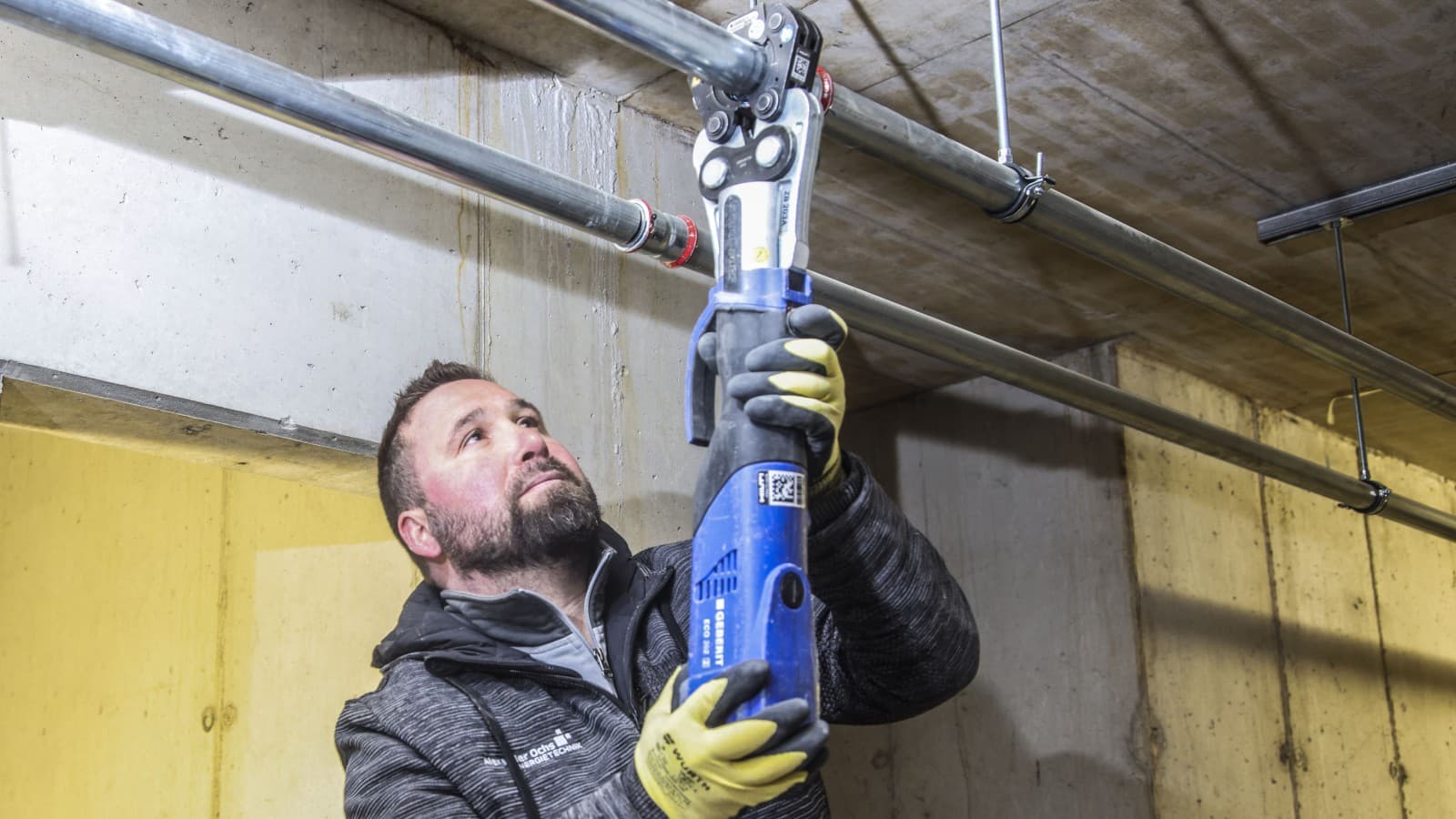

6. Tekijät nopeasti saatavilla – ei laajaa koulutusta
Toisin kuin hitsauksessa, puristusliitosten tekeminen ei vaadi laajaa koulutusta tai erityisiä sertifikaatteja. Geberit tarjoaa koulutusta asentajille nopeasti joko koulutustilaisuuksissa tai suoraan työmaalla, minkä jälkeen järjestelmien asennus onnistuu turvallisesti.
Ole yhteydessä oman alueen edustajaan, jos kiinostuit koulutuksesta.

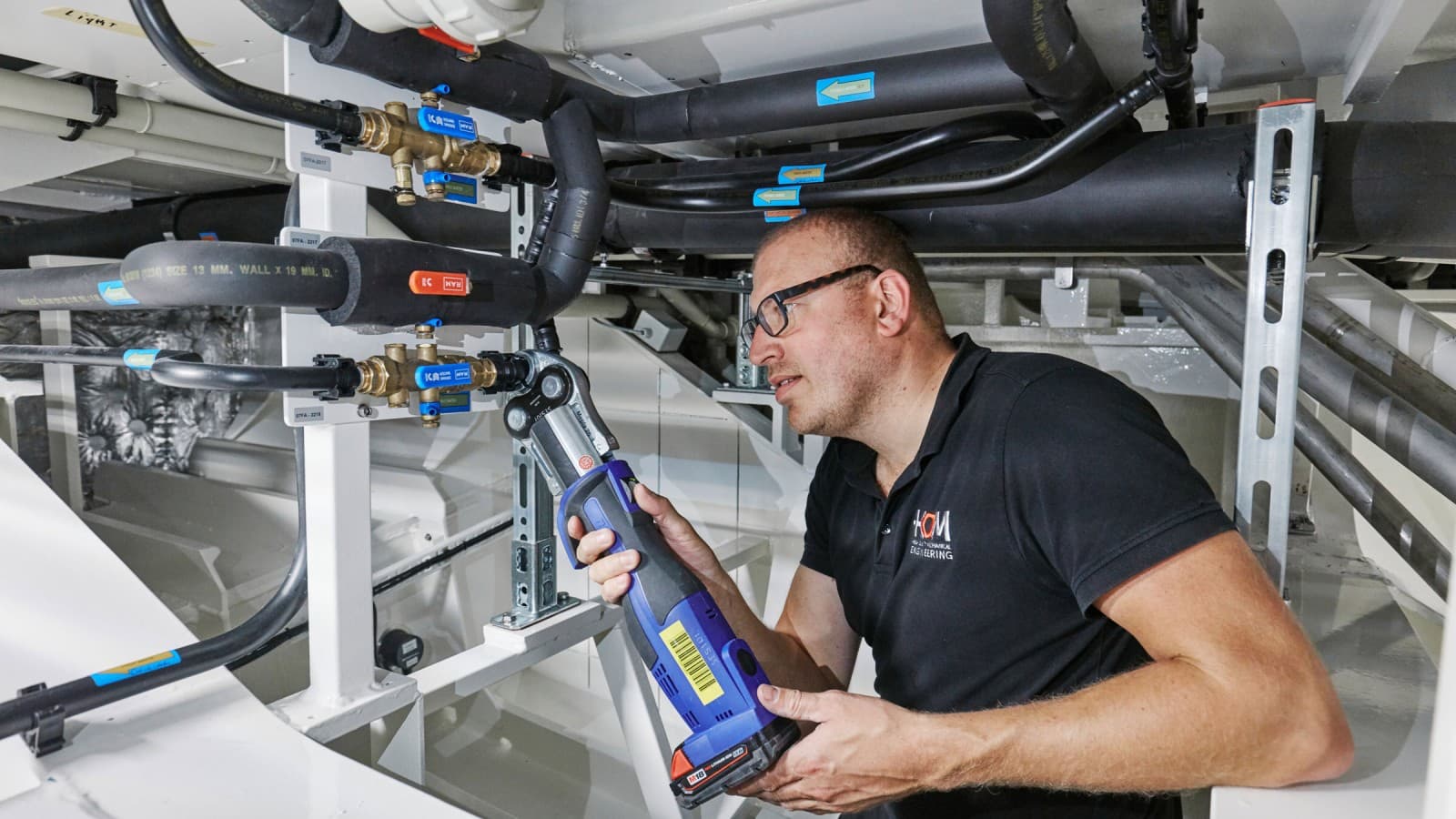

7. Ei paloriskiä – turvallinen myös käynnissä olevissa kohteissa
Puhdasta puristustekniikkaa voidaan käyttää myös käynnissä olevissa saneerauskohteissa ilman, että muita toimintoja tarvitsee keskeyttää.
Liitokset tehdään kylmäpuristamalla ilman avotulta, joten työmaalla ei synny paloriskiä. Erillisiä ja aikaa vieviä paloturvallisuustoimenpiteitä ei tarvita.
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Usein kysytyt kysymykset puristusteknologiasta
Mihin käyttökohteisiin ja aineille puristusliitokset soveltuvat?
Juomaveden lisäksi puristusliitoksia voidaan käyttää myös muille aineille, kuten kaasuille tai paineilmalle. Geberit tarjoaa erilaisiaputkijärjestelmiä teollisuuden sovelluksiin. Voit tarkistaa Geberit Teollisen käytön työkalullaGeberit-putkistojärjestelmien tarkat kestävyystiedot ja soveltuvuuden eri käyttökohteisiin.
Kuinka pitkä käyttöikä puristusliitoksilla on?
Puristaminen on kylmämuovausmenetelmä, joka luo pysyvän liitoksen. Tämä liitostekniikka on osoittanut toimivuutensa erilaisissa käyttökohteissa jo yli 50 vuoden ajan.
Mitä rajoituksia puristustekniikalla on?
Puristusliitokset soveltuvat eri putkimateriaaleille aina kokoon d108 / DN 100 asti.
Suuremmissa kokoluokissa käytetään tällä hetkellä kierre- tai hitsausliitoksia. Koska puristusliitoksessa putken ja liittimen väliin jää rakenteellisia välyksiä, se ei sovellu tilanteisiin, joissa vaaditaan täysin välyksetön liitos.
Soveltuuko puristusteknologia aggressiivisille tai kemiallisille aineille?
Geberit Mapress-puristusjärjestelmät soveltuvat laajalle valikoimalle aineita, mukaan lukien kemikaalit. Soveltuvuus riippuu kuitenkin usein väliaineesta, sen pitoisuudesta, käyttöolosuhteista sekä valitusta putkistojärjestelmästä.
Tarkempaa hyväksyntää varten suosittelemme ottamaan yhteyttä tekniseen tukeemme.
