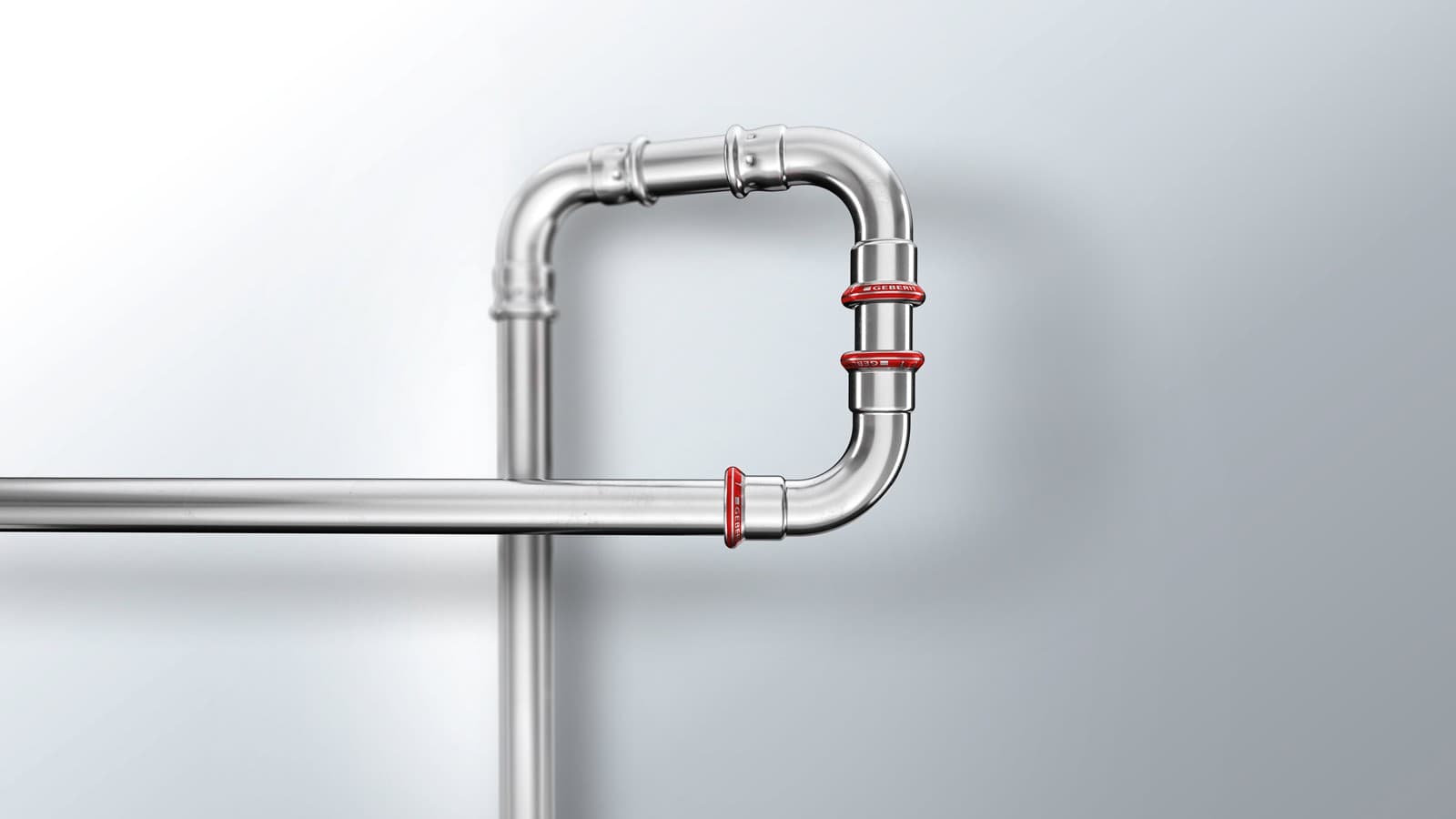

Geberit Mapress hiiliteräs suljetut piirit luotettavasti puristettu
Kustannustehokas ratkaisu
Geberit Mapress -hiiliteräs on kustannustehokas ratkaisu luotettaviin putkiasennuksiin suljetuissa piireissä.
Hyväksi todettu puristusjärjestelmämme mahdollistaa nopean ja turvallisen asennuksen ilman hitsausta.
Laaja valikoima järjestelmäputkia, liittimiä ja tiivisteitä tarjoaa monipuoliset käyttömahdollisuudet aina omakotitaloista teollisuuslaitoksiin. Geberit Mapress -hiiliteräsputkia on saatavissa kahtena erilaisena mallina: joko kermanvalkoisella polypropeenipinnoitteella (PP-pinnoite) tai ulkopuolelta sähkösinkittynä. Erityisiin käyttökohteisiin putkia valmistetaan myös sisä- ja ulkopuolelta sinkittynä.
Tärkeimmät käyttökohteet ja käyttöalueet
Geberit Mapress -hiiliteräs soveltuu monenlaisiin käyttökohteisiin ja on houkuttelevan hintainen verrattuna muihin materiaaleihin.
Lämmitys ja jäähdytys talotekniikassa
Geberit Mapress -hiiliteräs soveltuu jäähdytysputkistojen lisäksi myös suljettuihin lämmitysjärjestelmiin, kuten lattialämmitykseen ja patterijärjestelmiin.
Sprinkleri- ja sammutusvesiputkistot
Geberit Mapress -hiiliteräs on testattu ja hyväksytty “märkiin” sprinklerijärjestelmiin ja sammutusvesiputkistoihin.
Moottoripolttoaineet ja öljyt
Geberit Mapress -hiiliteräs soveltuu ja on hyväksytty käytettäväksi lämmitysöljylle ja dieselille sekä moottori-, vaihteisto- ja voiteluöljyille.
Paineilmaputkistot
Geberit Mapress -hiiliteräs soveltuu paineilman jakeluun paineilman laadusta riippuen.
Geberit Mapress -hiiliteräksen edut Sopiva pinnoite jokaiseen käyttökohteeseen
Geberit Mapress -hiiliteräsputkia on saatavissa kahtena erilaisena mallina: joko kermanvalkoisella polypropeenipinnoitteella tai ulkopuolelta sähkösinkittynä. Erityisiin käyttökohteisiin putkia valmistetaan myös sisä- ja ulkopuolelta sinkittynä.
Geberit Mapress hiiliteräs, ulkopuolelta sähkösinkitty: Sinkkipinnoite tarjoaa luotettavan suojan ulkoista korroosiota vastaan ja tekee järjestelmästä erityisen kustannustehokkaan. Kestävä ratkaisu suljettuihin lämmitys-, jäähdytys- ja teollisuusjärjestelmiin.
Geberit Mapress hiiliteräs, sisä- ja ulkopuolelta sinkitty: Maksimaalista turvallisuutta: molemminpuolinen sinkkipinnoite varmistaa luotettavan suojan sisäistä ja ulkoista korroosiota vastaan. Ihanteellinen vaativiin käyttökohteisiin, kuten sprinkler-, sammutusvesi- ja paineilmajärjestelmiin.
Geberit Mapress hiiliteräs, polypropeenipinnoite (PP-pinnoite): Kermanvalkoinen polypropeenipinnoite suojaa luotettavasti ulkoiselta korroosiolta ja mahdollistaa siistin sekä visuaalisesti miellyttävän pinta-asennuksen. Ihanteellinen näkyviin jääviin putkiasennuksiin, joissa sekä toiminnallisuus että ulkonäkö ovat tärkeitä.
Geberit Mapress hiiliteräs - yleiskatsaus
Tiedot
Valikoiman yleiskatsaus
- 11 nimelliskokoa d12 - d108
- Noin 500 liitintä
- Geberit Mapress -hiiliteräsputkia on saatavana kermanvalkoisella polypropeenipinnoitteella, ulkopuolelta sähkösinkittynä tai sisä- ja ulkopuolelta sinkittynä
- Laaja valikoima adaptereita ja liittimiä muihin järjestelmiin
Mitat
Saatavana olevat putkikoot
| Nimellismitta (DN) | Mitat d x s (mm) | Geberit Mapress hiiliteräs, PP-pinnoitteella | Geberit Mapress hiiliteräs, ulkoa sinkitty | Geberit Mapress hiiliteräs, sisä- ja ulkopuolelta sinkitty |
|---|---|---|---|---|
| 10 | 12.0 x 1.2 | |||
| 12 | 15.0 x 1.2 | |||
| 15 | 18.0 x 1.2 | |||
| 20 | 22.0 x 1.5 | |||
| 25 | 28.0 x 1.5 | |||
| 32 | 35.0 x 1.5 | |||
| 40 | 42.0 x 1.5 | |||
| 50 | 54.0 x 1.5 | |||
| 65 | 76.1 x 2.0 | |||
| 66.7 | 66.7 x 1.5 | |||
| 80 | 88.9 x 2.0 | |||
| 100 | 108.0 x 2.0 |
Liittimet

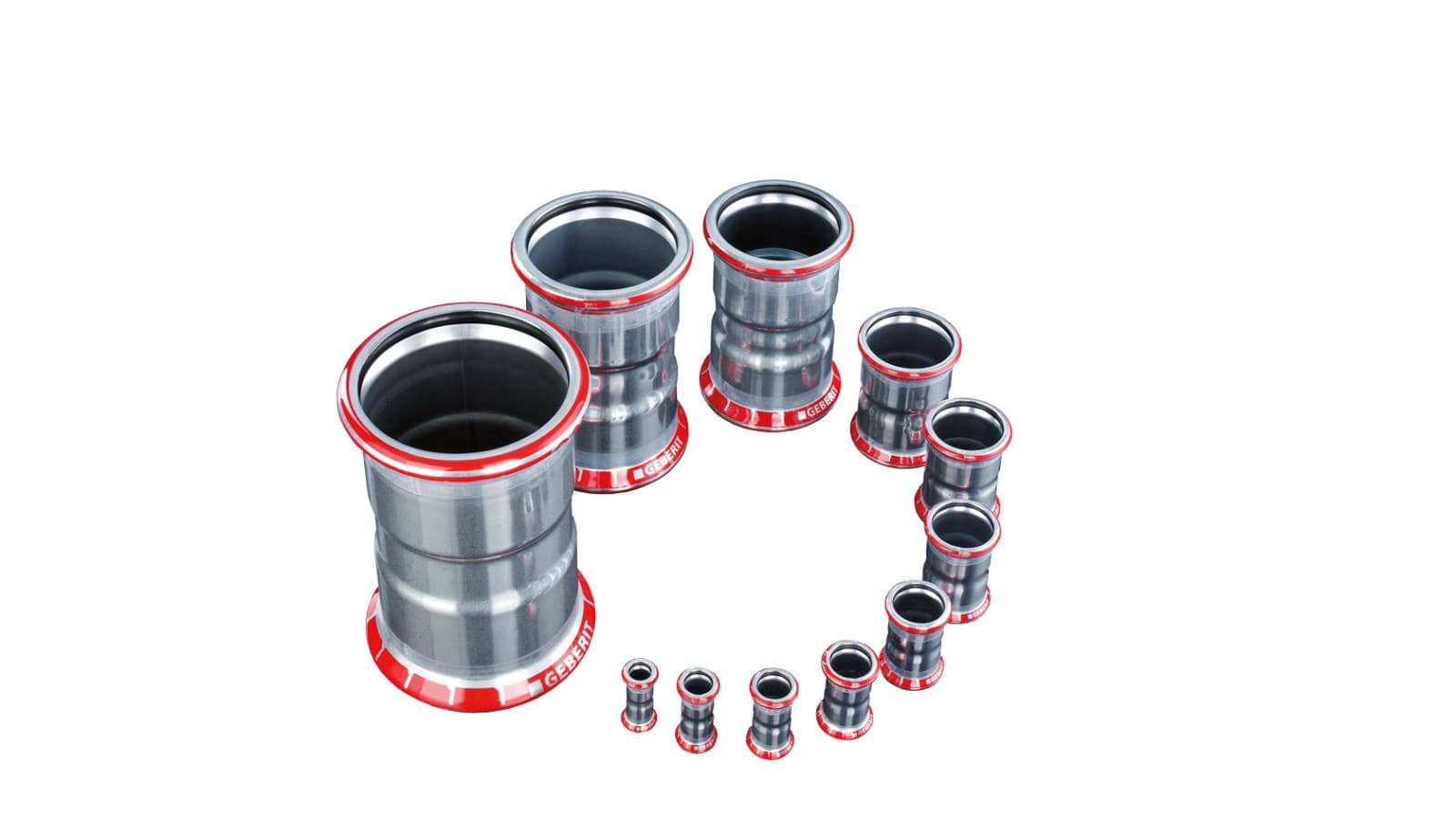

Saatavana olevat liittimet

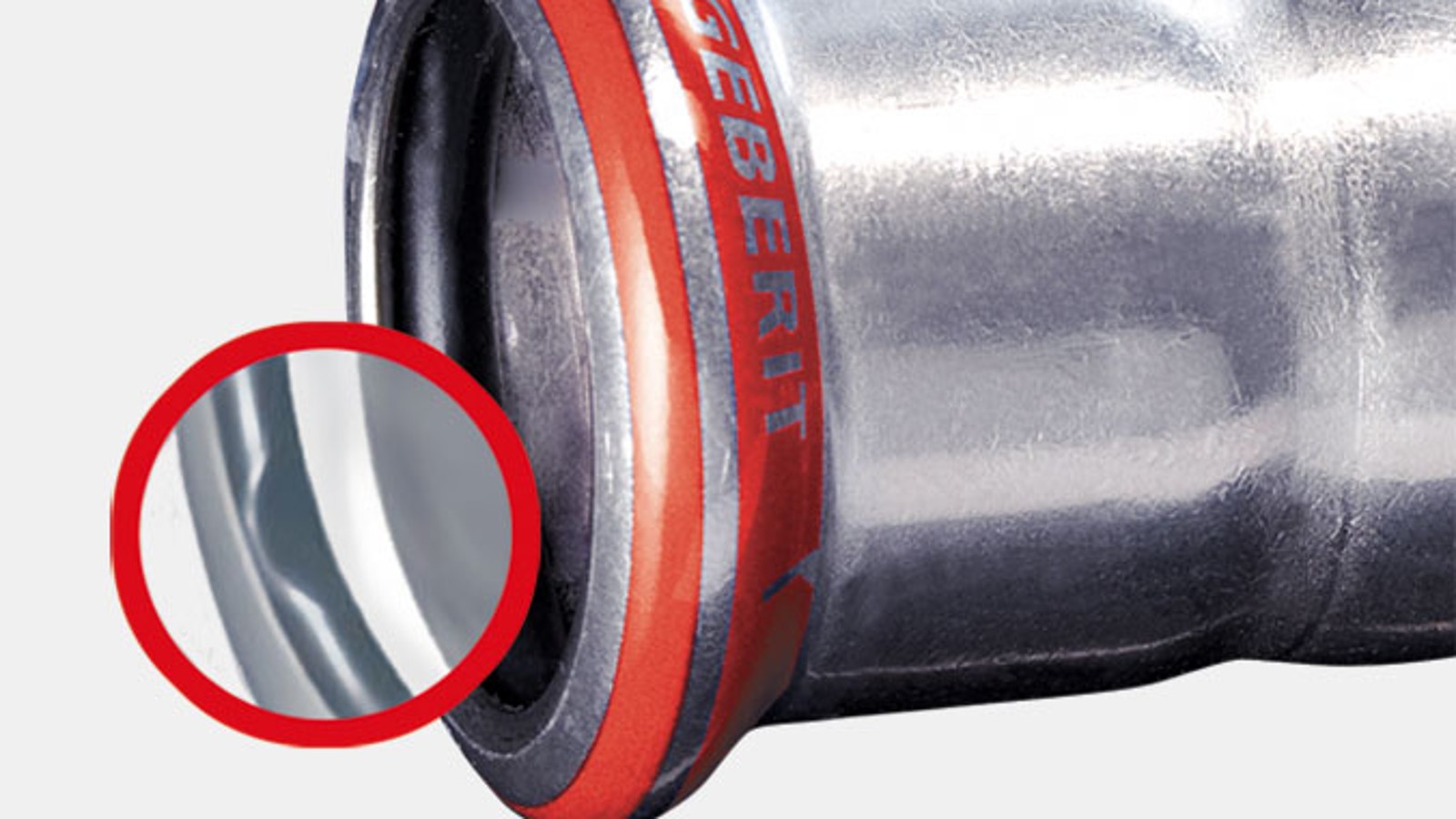

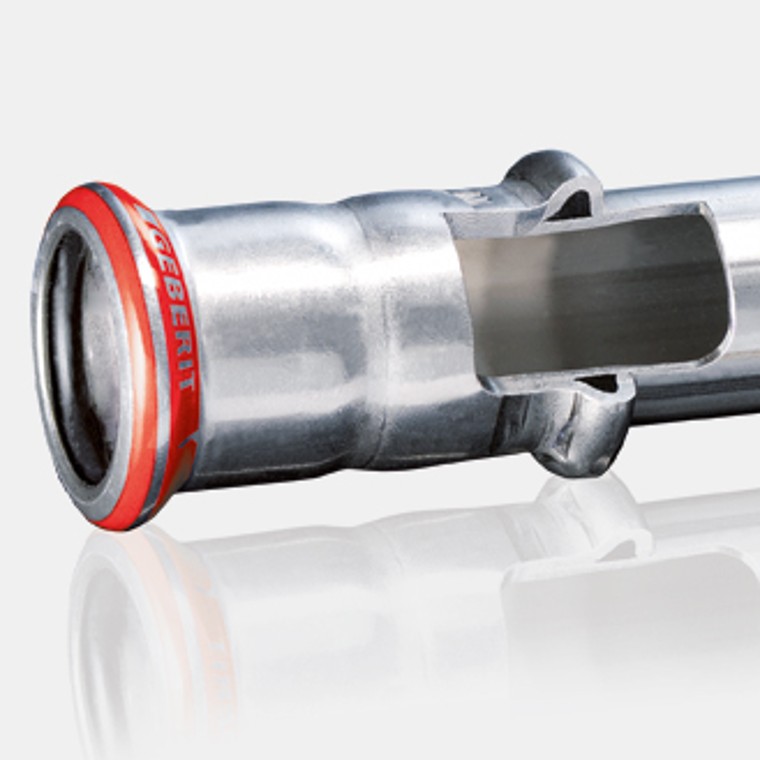

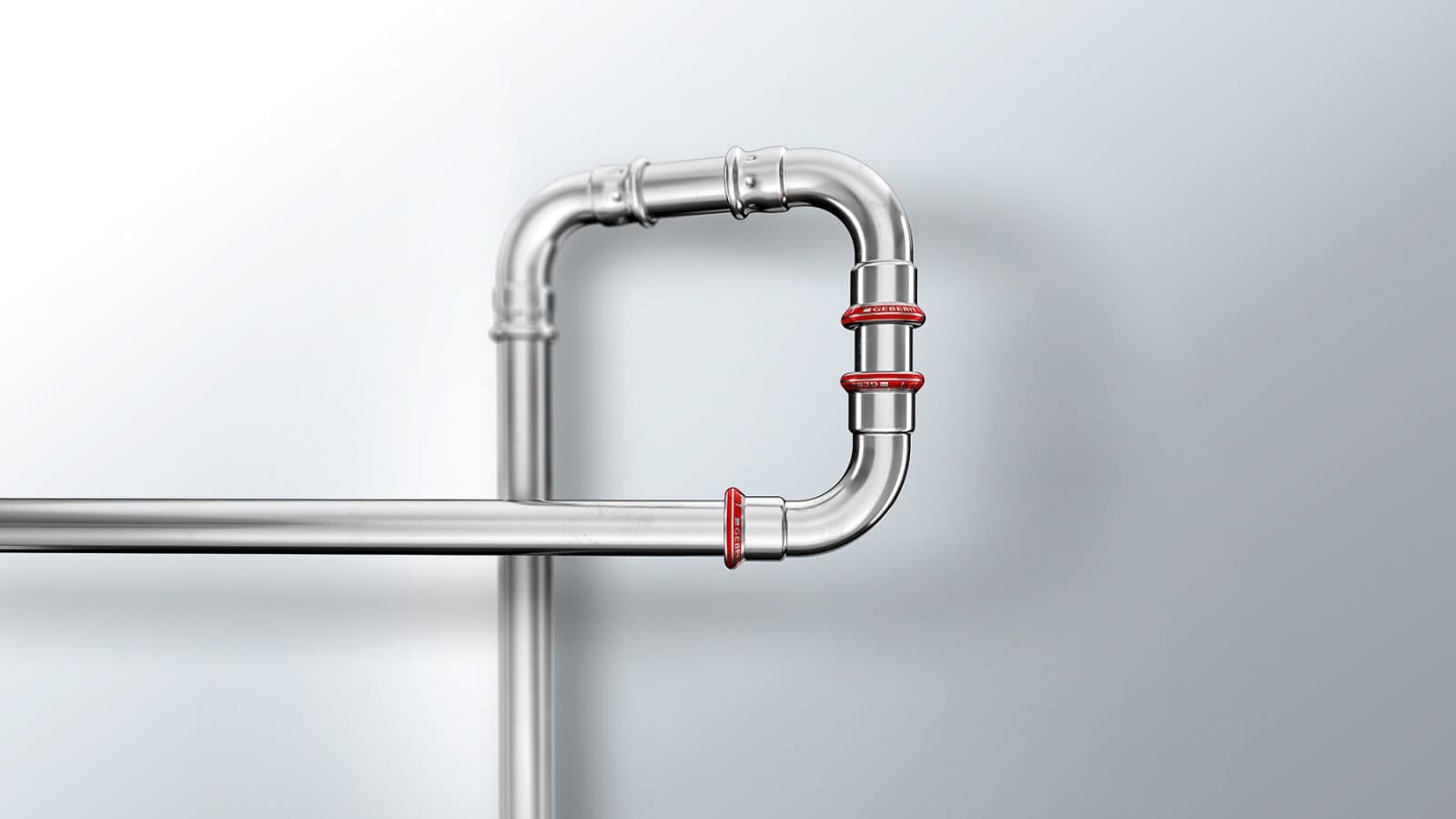

Geberit Mapress -hiiliteräsliittimet
- Seostamaton teräs 1.0034, ulkoa sinkitty, varustettu kromatulla suojakerroksella
- Punainen puristusindikaattori osoittaa, että materiaali on hiiliteräs
- Mitat on painettu puristusindikaattoriin
- Puristamattomat liitokset eivät ole tiiviitä, ja ne havaitaan välittömästi painekokeessa
- Suojatulppa estää liittimen likaantumisen
- Saatavilla yli 400 erilaista liitintä

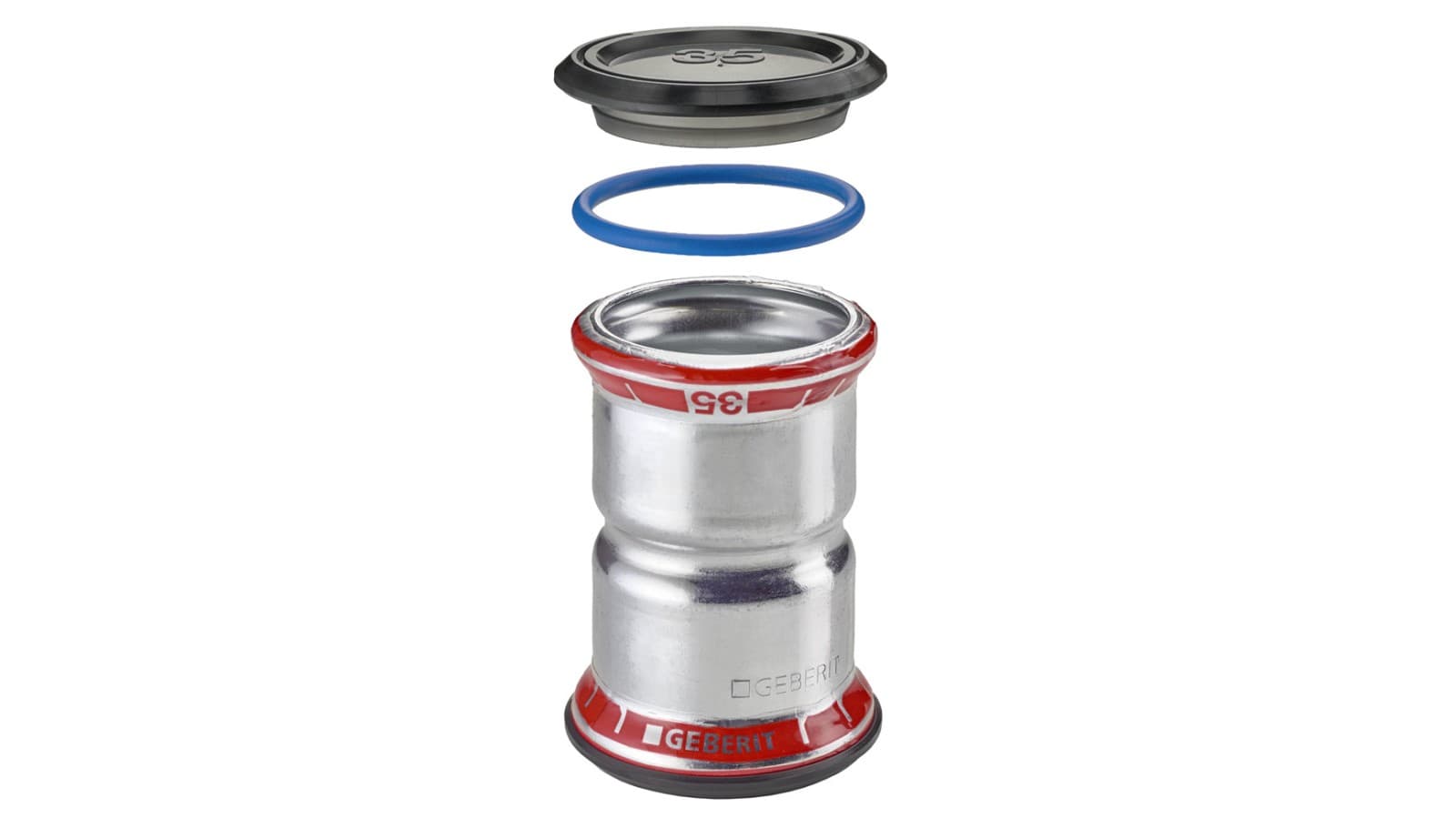

Geberit Mapress hiiliteräs, FKM, sininen
- Seostamaton teräs 1.0034, ulkoa sinkitty, varustettu kromatulla suojakerroksella
- Soveltuu käytettäväksi öljypitoisten aineiden kanssa sekä muihin erityisvaatimuksiin
- Puristusindikaattori varmistaa, että liitin on puristettu oikein
- Punainen puristusindikaattori osoittaa, että materiaali on hiiliteräs
- Sininen FKM-tiivisterengas ja musta suojatulppa öljypitoisille aineille ja erityisvaatimuksiin
- Saatavana mitat d12 - d108
Tiivisteet
Saatavana olevat tiivisterenkaat
Tutustu käyttökohteiden yleiskatsaukseen, jossa esitellään kaikki Geberit Mapress -hiiliteräsputkistojärjestelmän sovellukset sekä saatavilla olevat tiivisteet. Huomaathan, että asennuksessa ja käytössä on noudatettava annettuja ohjeita.
Geberit Mapress -O-rengas, CIIR, musta
Geberit Mapress -hiiliteräsjärjestelmän yleiset käyttökohteet mustalla CIIR-tiivisterenkaalla ovat:
- Lämmitysvesi
- Jäähdytysvesi ilman jäätymisenestoainetta
- Jäähdytysvesi jäätymisenestoaineella
- Kaukolämpölämmitysvesi ≤ 120 °C
- Sammutusvesi (märkä)
- Sprinkleri (märkä)
- Paineilma (öljyn puhtausluokka 0–3)
- Inertit kaasut
Geberit Mapress -O-rengas, FKM, sininen
Geberit Mapress -hiiliteräsjärjestelmän yleiset käyttökohteet sinisellä FKM-tiivisterenkaalla ovat:
- Kaukolämpölämmitysvesi ≤ 140 °C
- Lämmönsiirtoaine (aurinko)
- Mineraaliöljyt
- Polttoaineet
- Paineilma (öljyn puhtausluokka 0–X)
Järjestelmäputket

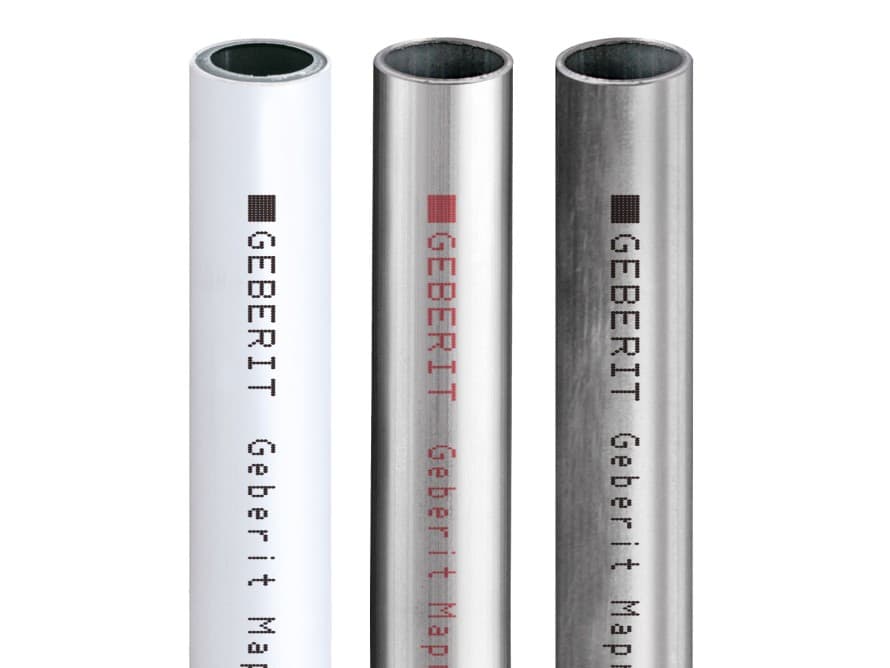

Järjestelmäputkivalikoima

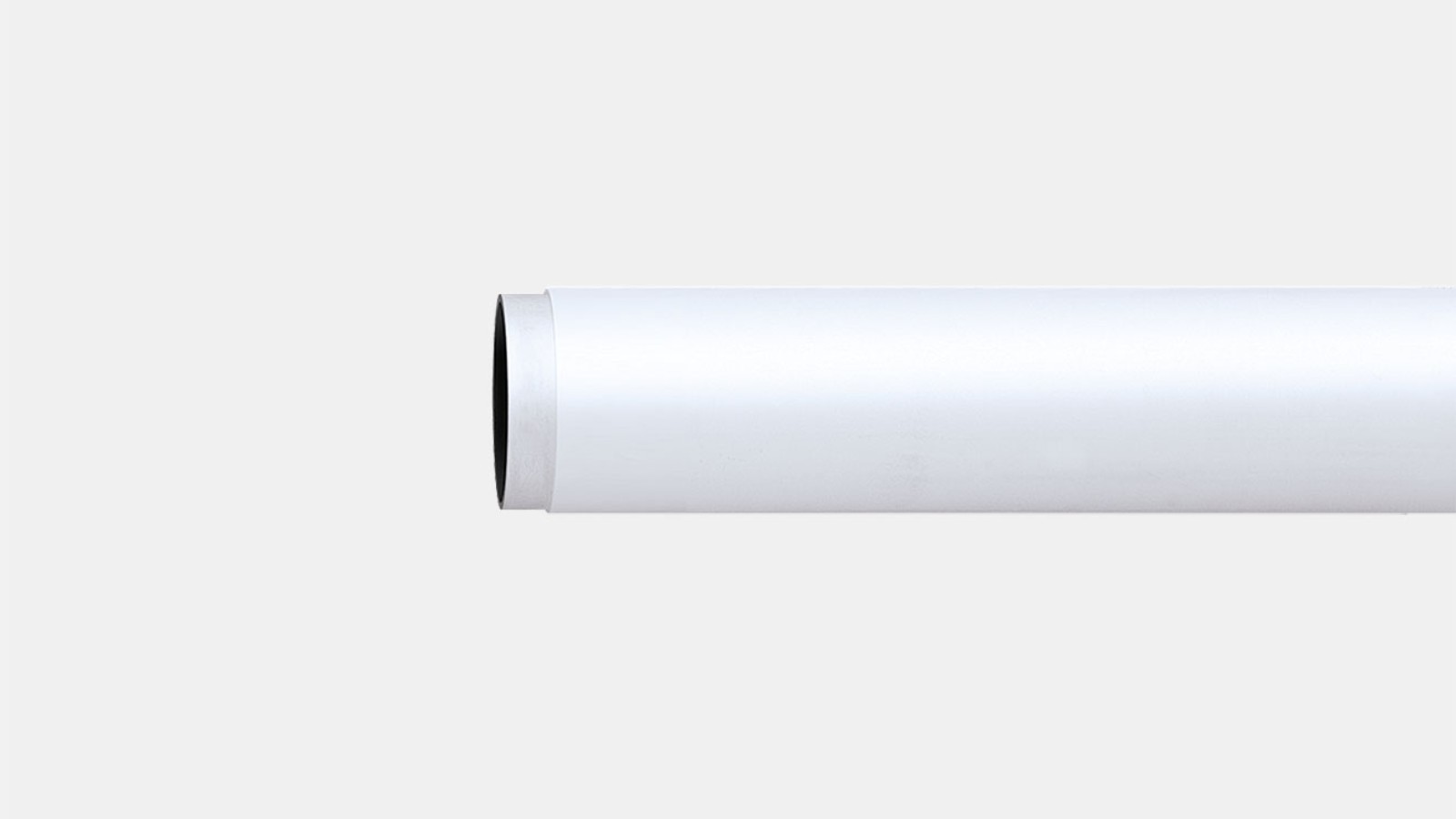

Geberit Mapress -hiiliteräsputki polypropeenipinnoitteella
- Sopii erinomaisesti huomaamattomiin pinta-asennuksiin
- Seostamaton teräs 1.0034
- Saatavilla koot DN 10–50
- Polypropeenipinnoite, kermanvalkoinen (RAL 9001)

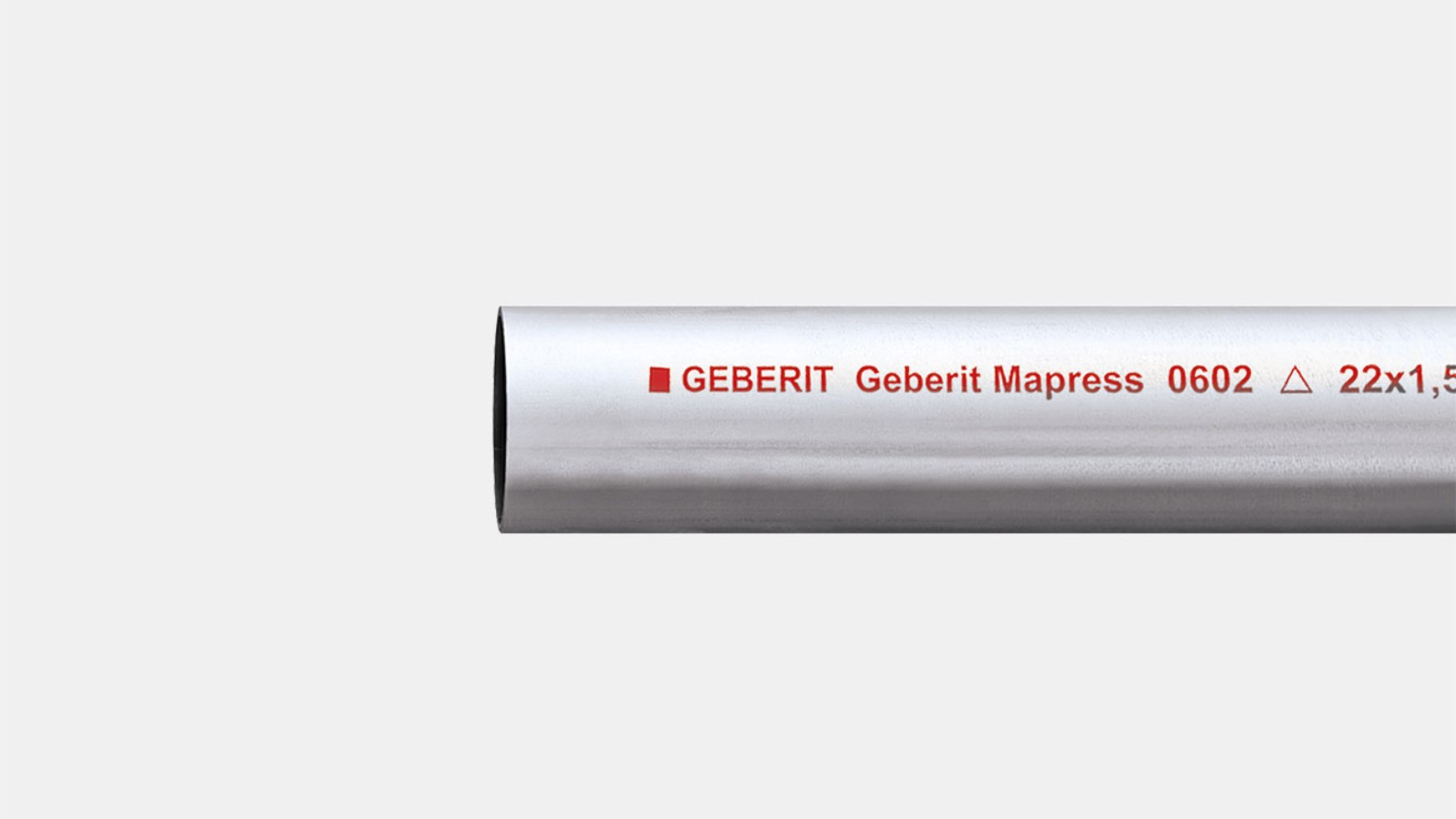

Geberit Mapress -hiiliteräsputki, ulkoa sinkitty
- Sopii erinomaisesti taloudellisiin asennuksiin
- Seostamaton teräs 1.0034
- Saatavilla koot DN 10–100
- Korroosiosuojaus sinkityksellä
- Merkitty punaisella tekstillä

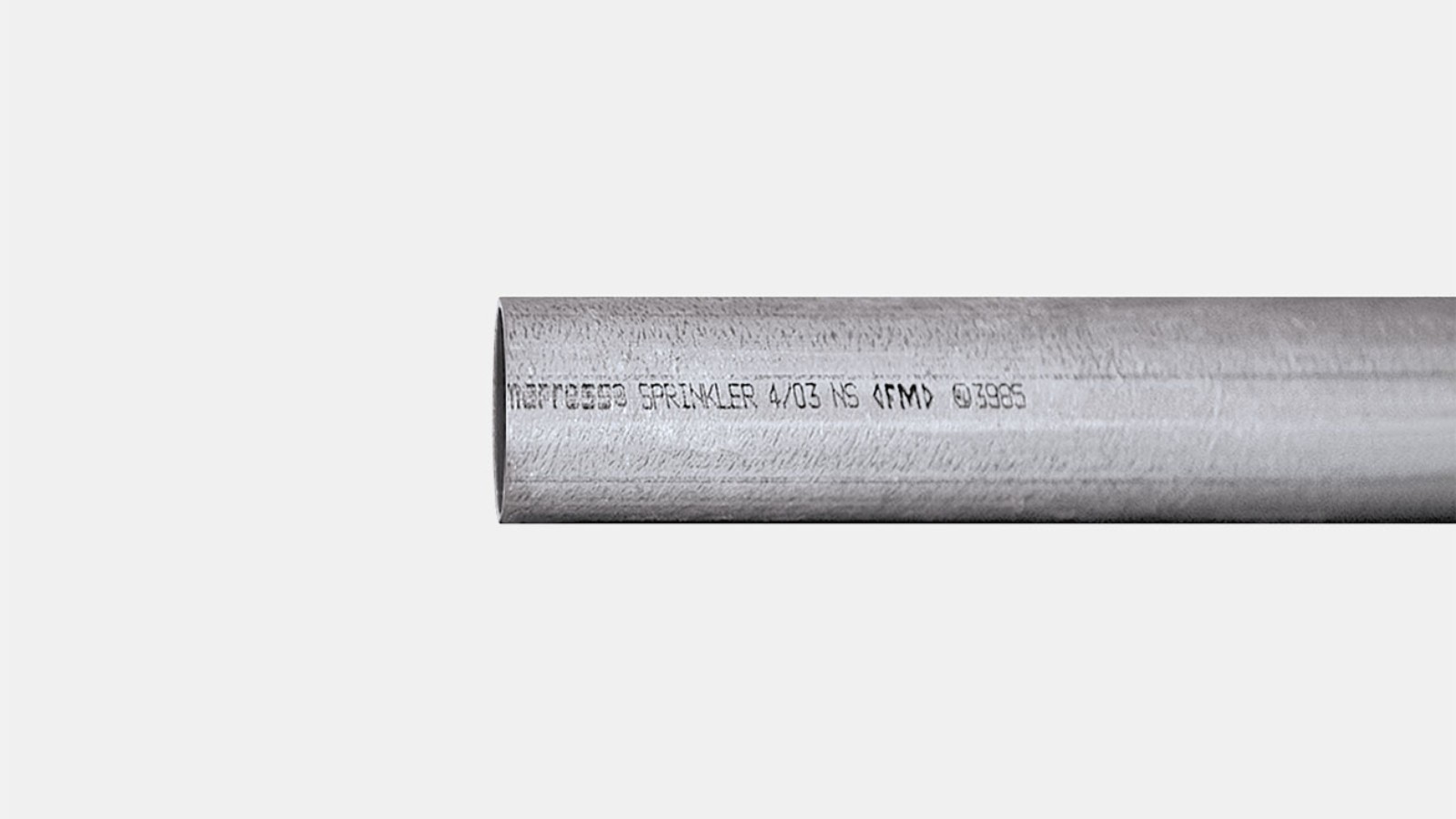

Geberit Mapress -hiiliteräsjärjestelmäputki, sinkitty sekä sisä- että ulkopuolelta
- Sopii erinomaisesti sprinkleri-, paineilma- ja sammutusvesilaitteistoihin
- VdS-sertifiointi sprinklerien märkäjärjestelmiä varten
- Laatumerkki ”FM Approved” kiinteille sammutusvesilaitteistoille ja sprinklerijärjestelmille
- Seostamaton teräs 1.0215
- Putket, sisä- ja ulkopuolelta sinkityt
- Saatavilla koot DN 12–100
- Merkitty mustalla tekstillä
Ympäristöselosteet
Ympäristöselosteet (EPD)
Ympäristöselosteet (EPD) lisäävät läpinäkyvyyttä ja mahdollistavat tuotteiden vertailun niiden ympäristövaikutusten perusteella.
EPD:t ovat saatavilla Geberit Mapress -ruostumattomasta teräksestä valmistetuille putkille:
Asennus
Pikaopas asennukseen
Geberit tarjoaa kattavan valikoimanpuristustyökaluja, -leukoja ja -kauluksia Geberit Mapress -putkien ja -liittimien asentamiseen.
Huomioi: Geberit Mapress d12–d88.9 -järjestelmän asennusprosessi poikkeaa Geberit Mapress d108 -järjestelmän asennuksesta.
Löydä oikea syöttöjärjestelmä
Geberit Mapress hiiliteräs -syöttöjärjestelmä Katso tekniset tiedot tuotetietojen takaa
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Usein kysytyt kysymykset Geberit Mapress hiiliteräs
Milloin Geberit Mapress -hiiliteräs on oikea ratkaisu?
Geberit Mapress -hiiliteräs soveltuu suljettuihin järjestelmiin lämmitys-, jäähdytys- ja teollisuussovelluksissa. Hiiliteräs on usein kustannustehokkaampi vaihtoehto muihin
Voit tarkistaa Geberit Mapress -hiiliteräksen kemiallisen kestävyyden Geberit Teollisen käytön -työkalulla.
Onko korroosioherkille järjestelmille erityisiä asennusohjeita?
Kyllä. Korroosioherkissä järjestelmissä on tärkeää varmistaa puhdas asennus, vähähappiset väliaineet sekä yhteensopivat materiaalit. Sekä asennus- että käyttöohjeita on noudatettava huolellisesti.
Milloin Geberit Mapress -hiiliterästä ei tule käyttää?
Geberit Mapress -hiiliteräs ei sovellu käyttövesijärjestelmiin, avoimiin järjestelmiin eikä kohteisiin, joissa happea pääsee järjestelmään jatkuvasti.
Voiko hiiliterästä yhdistää muihin materiaaleihin?
Geberit Mapress -hiiliteräksen yhdistämistä muihin materiaaleihin ei suositella.
