Geberit Mapress Therm suljettuihin jäähdytys-, kylmäsäilytys- ja lämmityspiireihin
Taloudellinen ja korroosionkestävä ruostumattomasta teräksestä valmistettu järjestelmä
Ruostumattomasta teräksestä valmistettu, niukkaseosteinen Geberit Mapress Therm-järjestelmä on korroosionkestävä ja kustannustehokas ratkaisu suljetuille lämmitys- ja jäähdytyspiireille eli käyttökohteisiin, joissa kosteutta ei aina voida välttää.

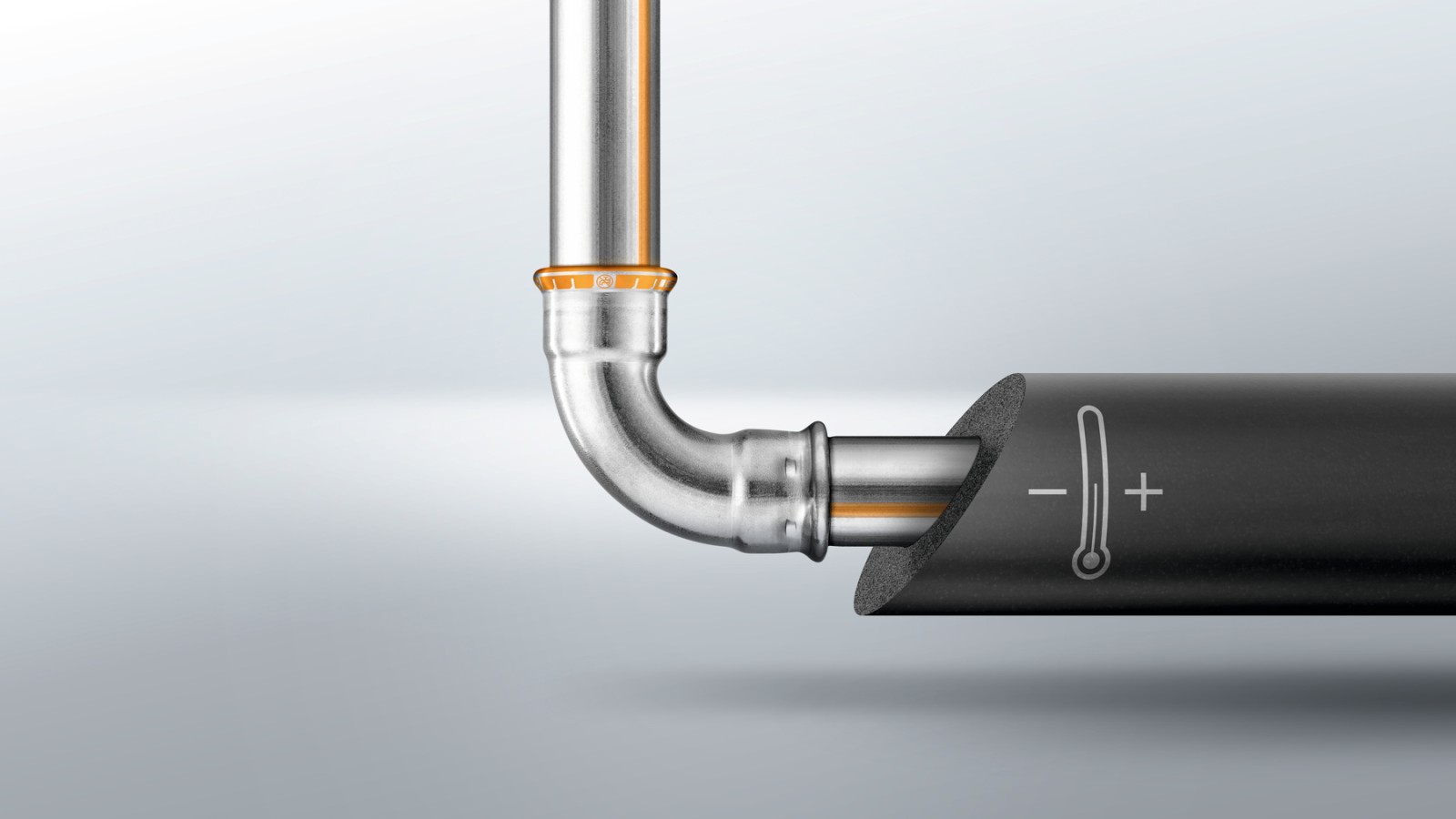

Jäähdytysjärjestelmissä putkien sisällön ja ulkoisen ympäristön väliset lämpötilaerot voivat johtaa kondenssiveden muodostumiseen.

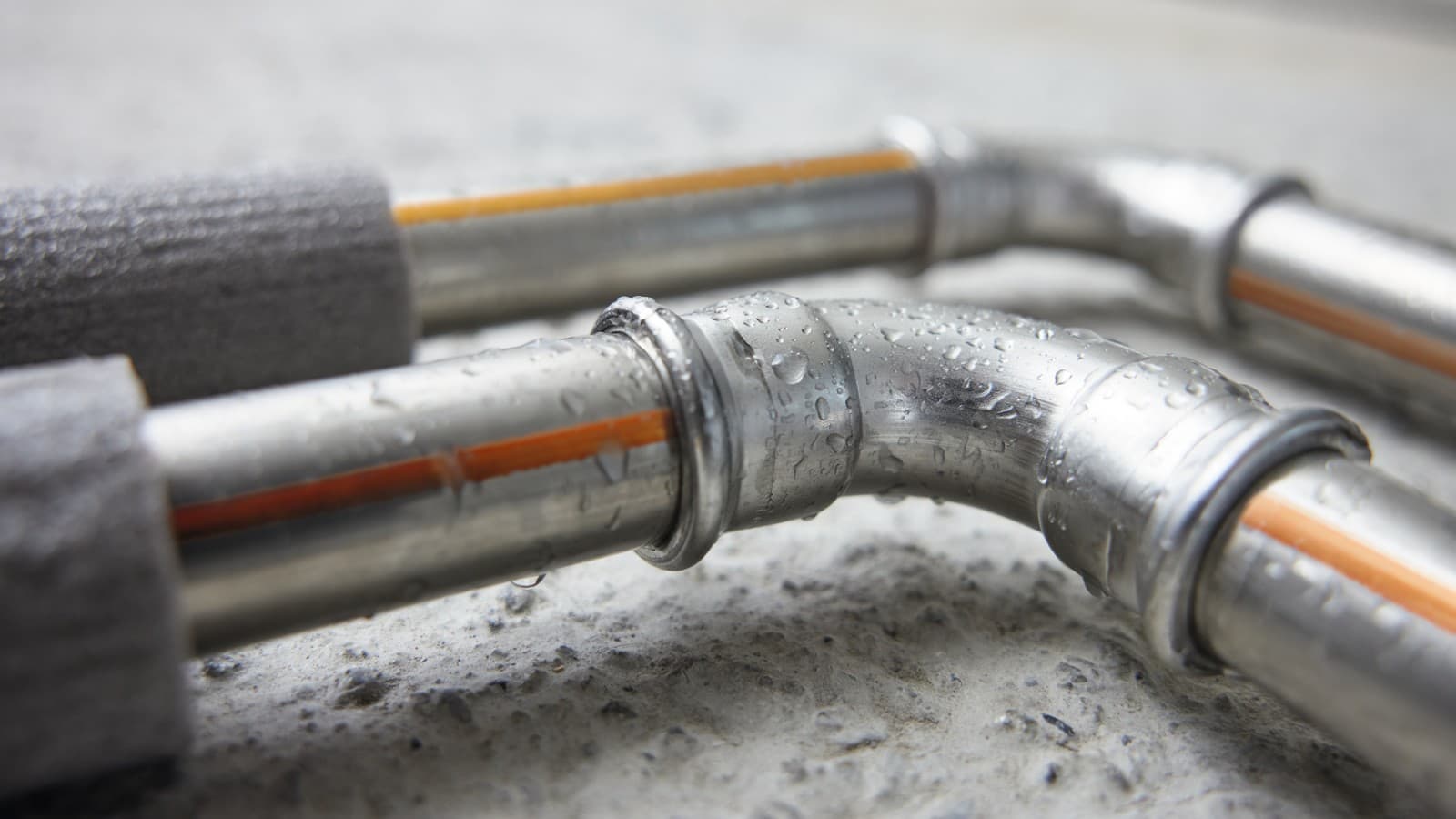

Lämmitysputkissa mahdollisia korroosioriskejä ovat sementtipohjaisten materiaalien kosteus,riittämättömät kuivumisajat ja tahaton altistuminen työmaa-aikaiselle kosteudelle.
Geberit Mapress Therm tarjoaa ihanteellisen ratkaisun näihin käyttökohteisiin kustannustehokkaasti ilman suuria muutoksia.
Tärkeimmät käyttökohteet ja käyttöalueet
Geberit Mapress Therm sopii seuraaviin käyttökohteisiin:

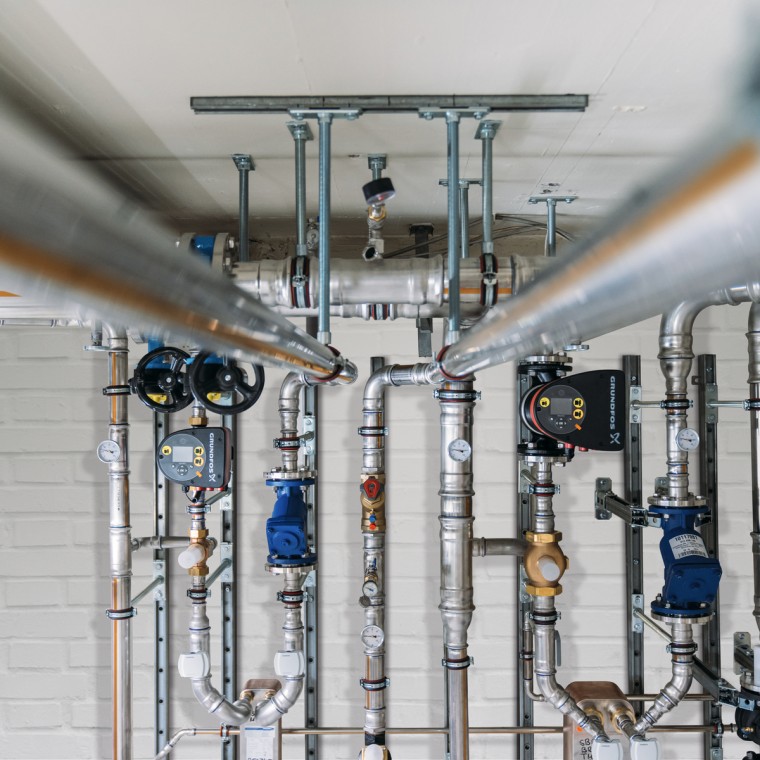

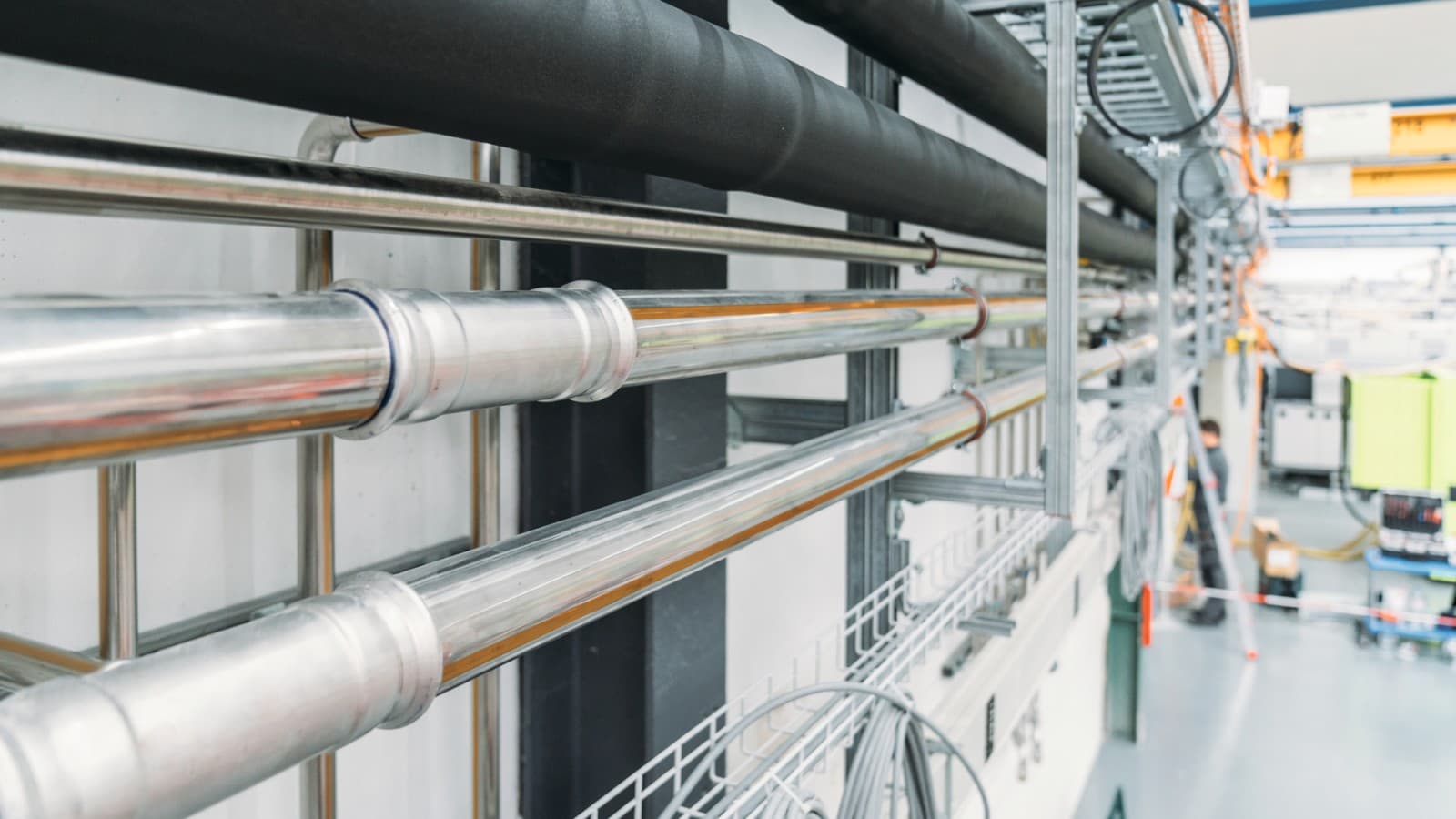

Suljetut jäähdytyspiirit teollisuudessa
Geberit Mapress Therm tarjoaa luotettavan suojan ulkoista korroosiota vastaan suljetuissa jäähdytyspiireissä, joissa muodostuu kondenssivettä.

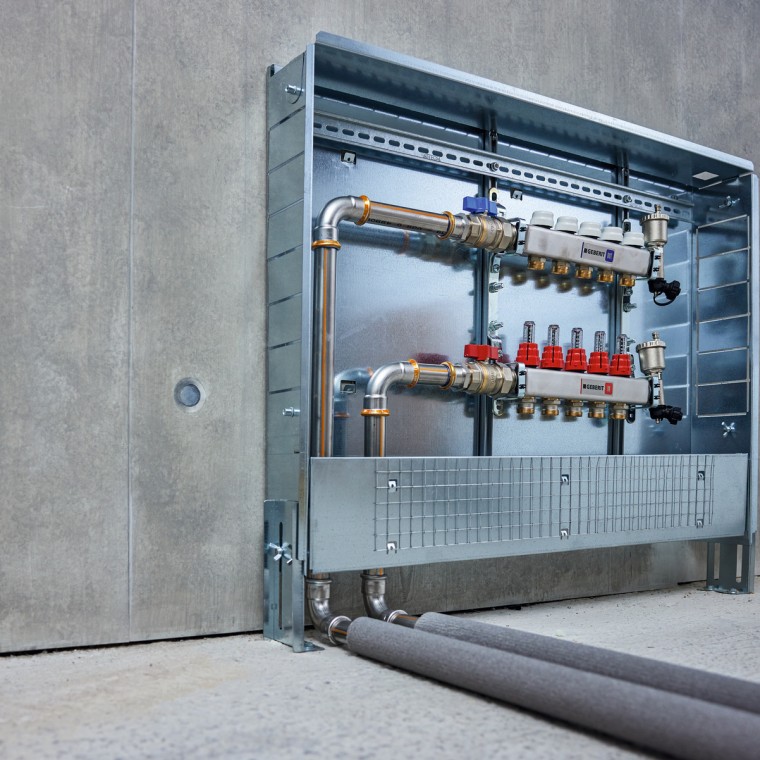

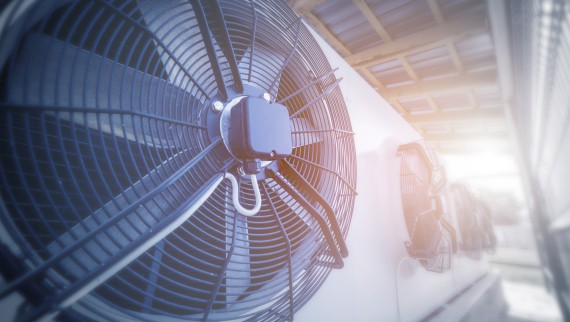

Lämmitys ja jäähdytys taloteknisissä järjestelmissä
Geberit Mapress Therm soveltuu jäähdytysputkistojen lisäksi myös suljettuihin lämmityspiireihin, mukaan lukien lattialämmitysjärjestelmät ja patterit.

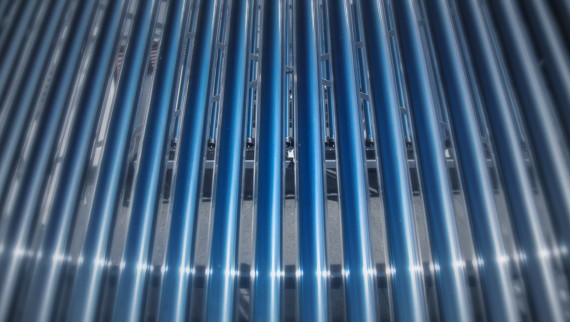

Aurinko- ja kaukolämpö
Geberit Mapress Therm soveltuu myös aurinko-, kaukolämpö- ja paineilmajärjestelmiin.

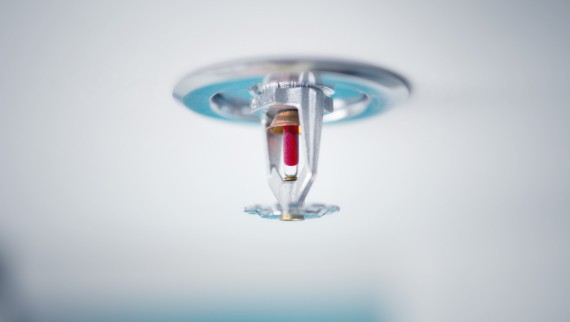

Sprinkleri- ja sammutusvesiputkistot
Geberit Mapress Therm on testattu ja hyväksytty “märkiin” sprinkleri- ja sammutusvesiputkistoihin.
Geberit Mapress Therm – edut Soveltuu moniin suljettuihin jäähdytys-, kylmäsäilytys- ja lämmityspiireihin
Jäähdytys- ja lämmityssovellukset

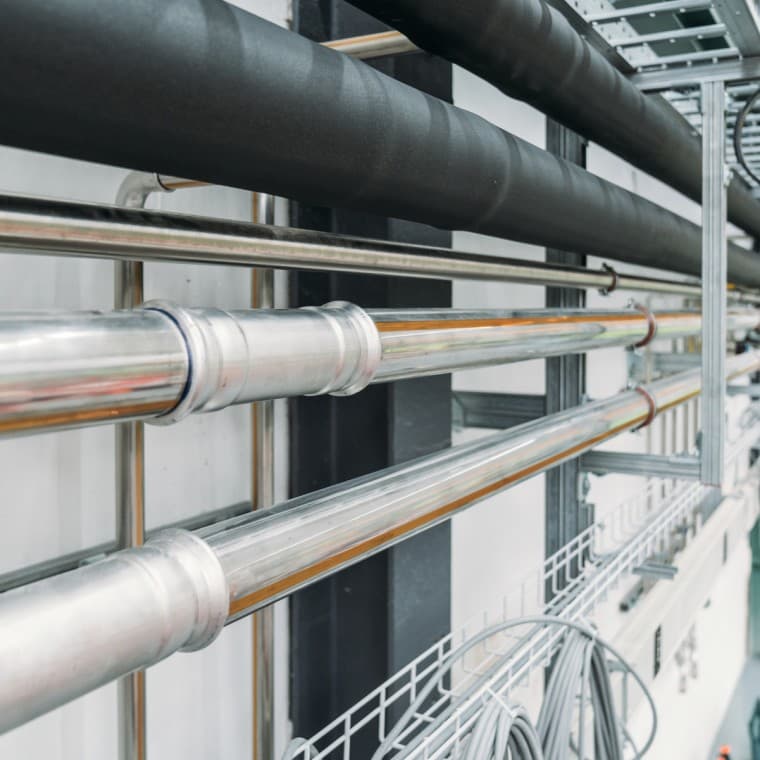

Geberit Mapress Therm -putkistojärjestelmä soveltuu käytettäväksi myös moniin teollisuuden sovelluksiin, kuten paineilmasovelluksille, alipaineelle ja inerteille kaasuille.

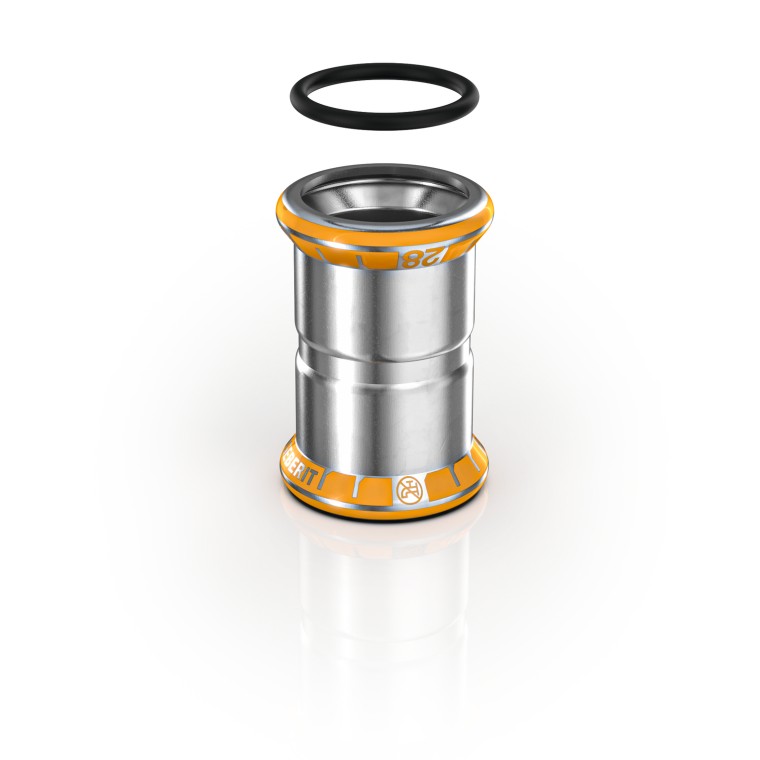

Helppo tunnistaminen
Geberit Mapress Therm on selvästi tunnistettavissa oransseista merkinnöistään järjestelmäputkissa ja liittimissä sekä 'ei-juomavedelle' -merkistä.
Symboli on painettu jokaiseen Geberit Mapress Therm -liittimeen, joten ne ovat selkeästi tunnistettavissa myös puristuksen jälkeen.
Geberit Mapress Therm - yleiskatsaus
Tiedot
Valikoiman yleiskatsaus
- 11 nimelliskokoa d 12 - d108
- Noin 200 liitintä
- CrTi-järjestelmäputket
Mitat
Saatavana olevat putkikoot
| Nimellismitta DN | Mitat d x s (mm) |
|---|---|
| 12 | 15 x 1.0 |
| 15 | 18 x 1.0 |
| 20 | 22 x 1.2 |
| 25 | 28 x 1.2 |
| 32 | 35 x 1.5 |
| 40 | 42 x 1.5 |
| 50 | 54 x 1.5 |
| 65 | 76.1 x 2.0 |
| 80 | 88.9 x 2.0 |
| 100 | 108 x 2.0 |

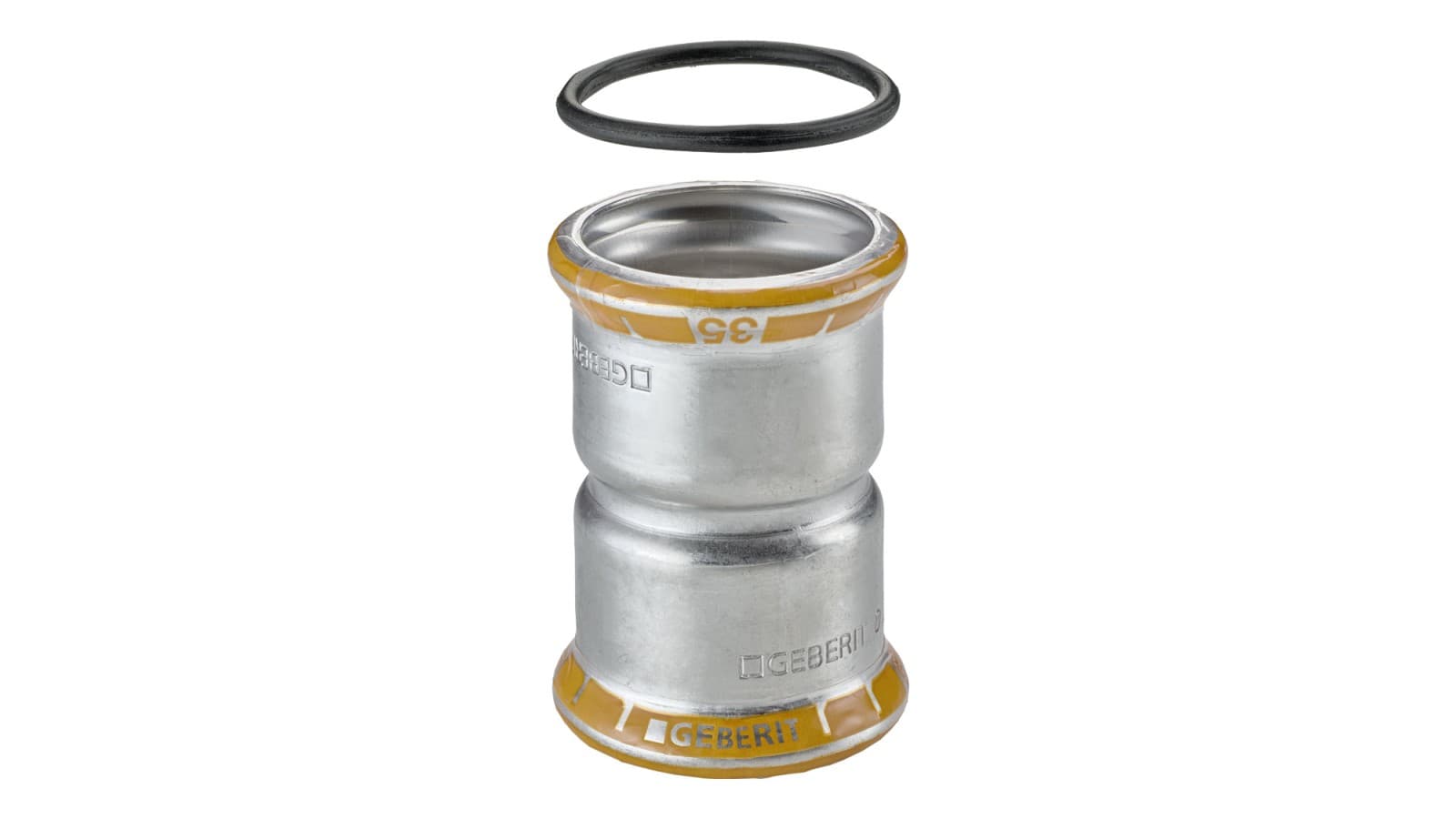

Liittimet
Saatavana olevat liittimet

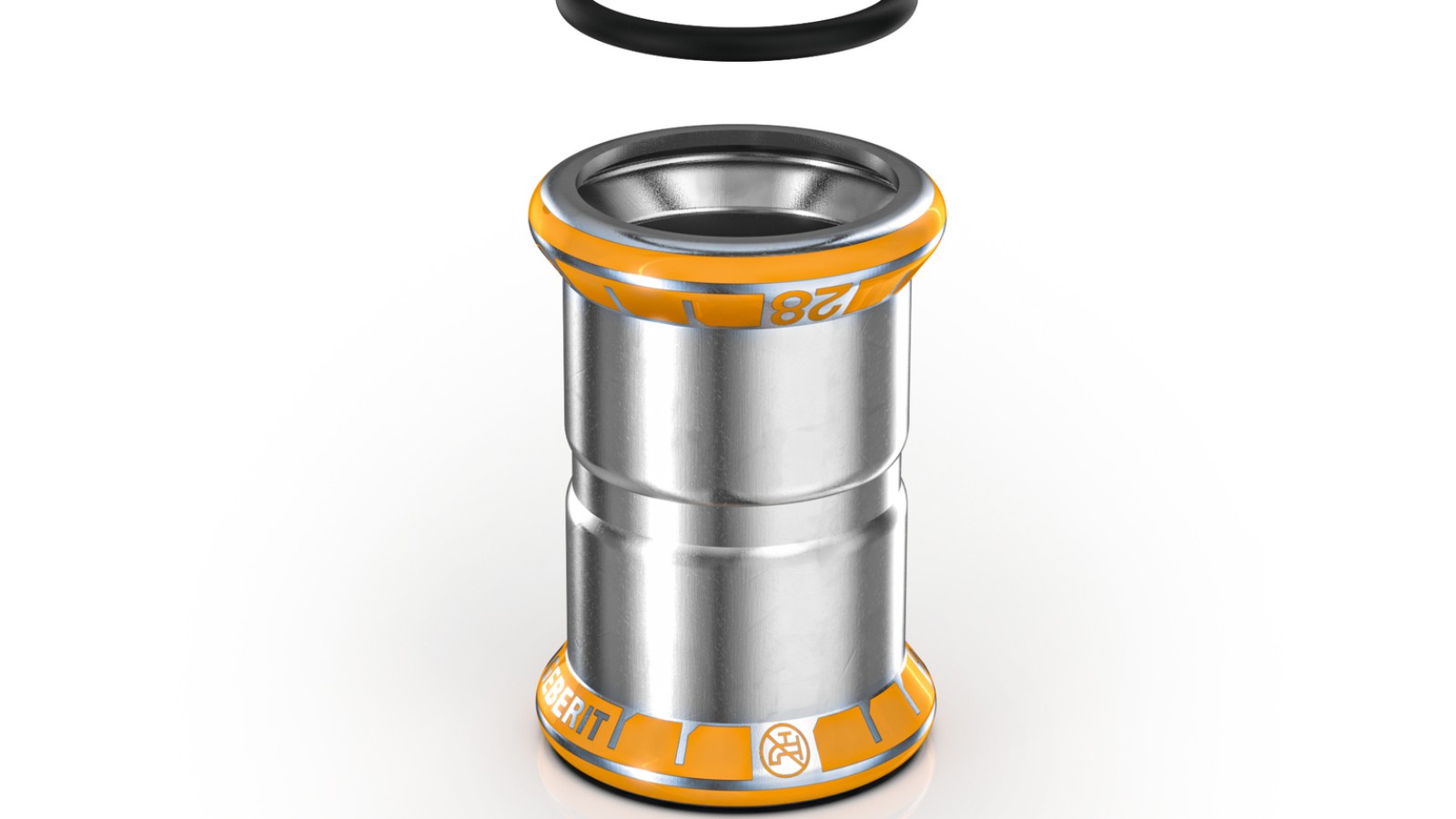

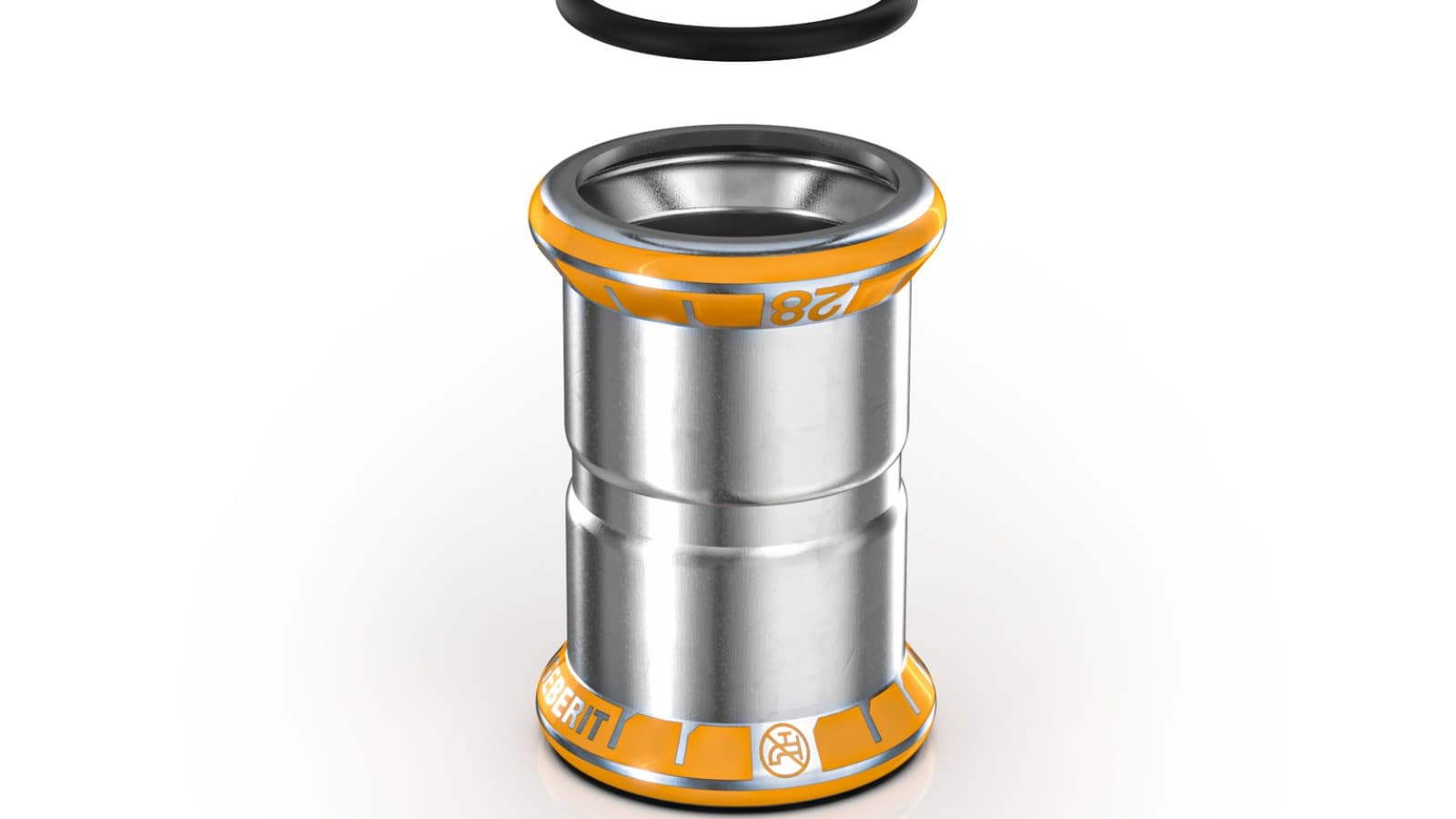

- Oranssi puristusindikaattori osoittaa, onko liitin puristettu asianmukaisesti
- Oranssi puristusindikaattori merkitsee, että järjestelmä on ruostumatonta terästä
- Ei juomavedelle -merkki on merkitty puristusindikaattoriin
- Ei juomavedelle -symboli on merkitty liittimeen pysyvästi
- Mitat on merkitty puristusindikaattoriin
- Puristamattomat liitokset eivät ole tiiviitä, ja ne havaitaan välittömästi painekokeessa
- Saatavana 200 erilaista liitintä
Tiivisteet
Saatavana olevat tiivisteet
Geberit Mapress Therm -järjestelmää voidaan käyttää eri käyttökohteissa joko mustalla CIIR-tiivisterenkaalla tai sinisellä FKM-tiivisterenkaalla. Katso sovelluksien yleiskatsauksestaa kaikki Geberit Mapress Therm -järjestelmän käyttökohteet eri tiivisteillä. Noudata annettuja ohjeita.
Tiivisterengas CIIR, musta
Nestemäiset aineet:
- Jäähdytys- ja lämmitysvesi ilman jäätymisenestoainetta
- Jäähdytys- ja lämmitysvesi jäätymisenestoaineella
- Kaukolämpölämmitysvesi ≤ 120 °C
- Sprinkleri (märkä)
- Sammutusvesi (märkä)
Kaasumaiset aineet:
- Paineilma (öljyn puhtausluokka 1–3)
- Alipaine
- Inertit kaasut (esim. typpi)
Tiivisterengas FKM, sininen
Geberit Mapress Therm yhdessä sinisen FKM-tiivisterenkaan kanssa tarjoaa erinomaisen lämmön- ja kemikaalinkestävyyden.
Nestemäiset aineet:
- Kaukolämpölämmitysvesi ≤ 140 °C
- Lämmönsiirtoaine (aurinko)
Kaasumaiset aineet:
- Paineilma (öljyn puhtausluokka 1–X)

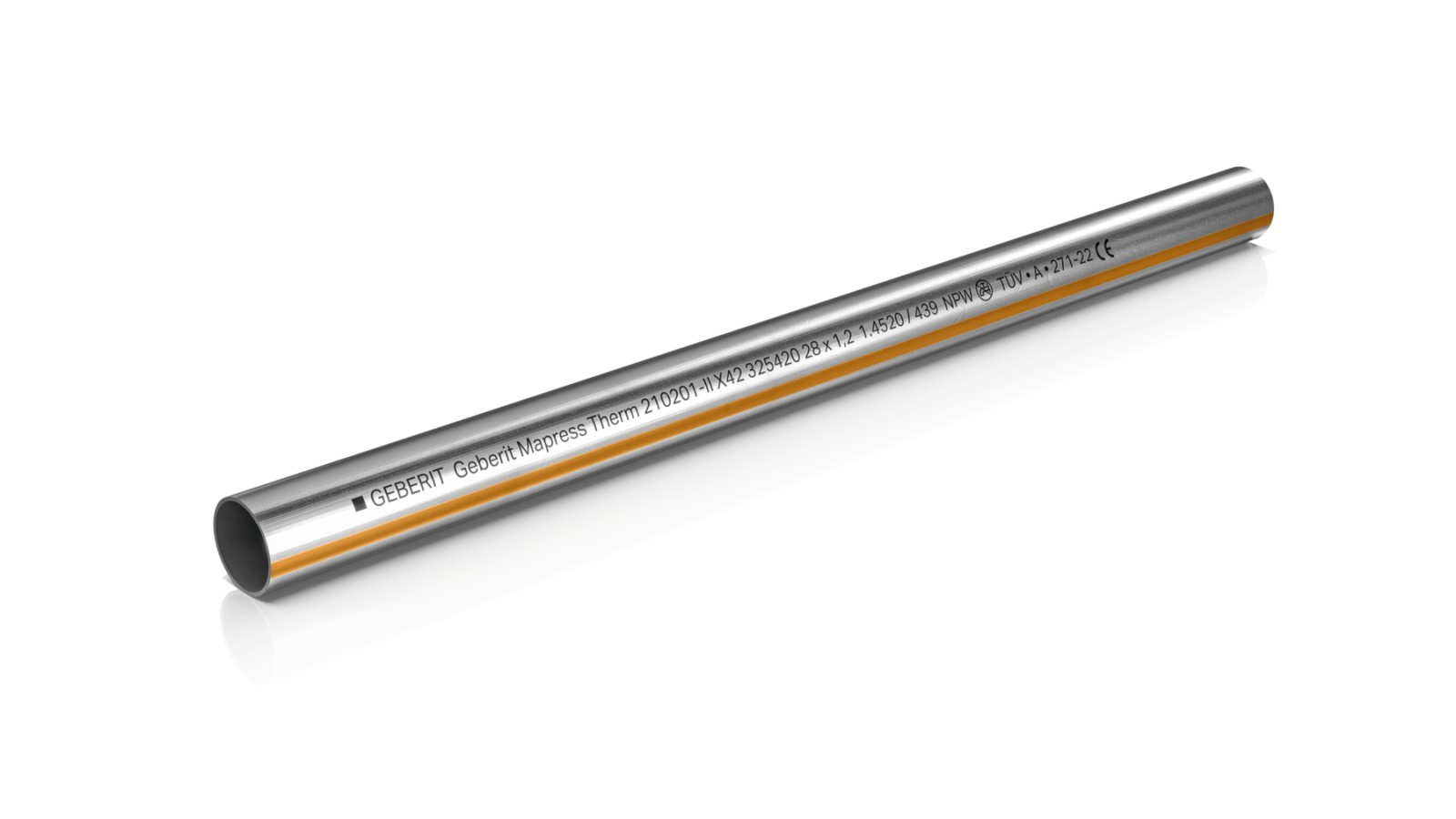

Järjestelmäputket
Saatavana olevat järjestelmäputket

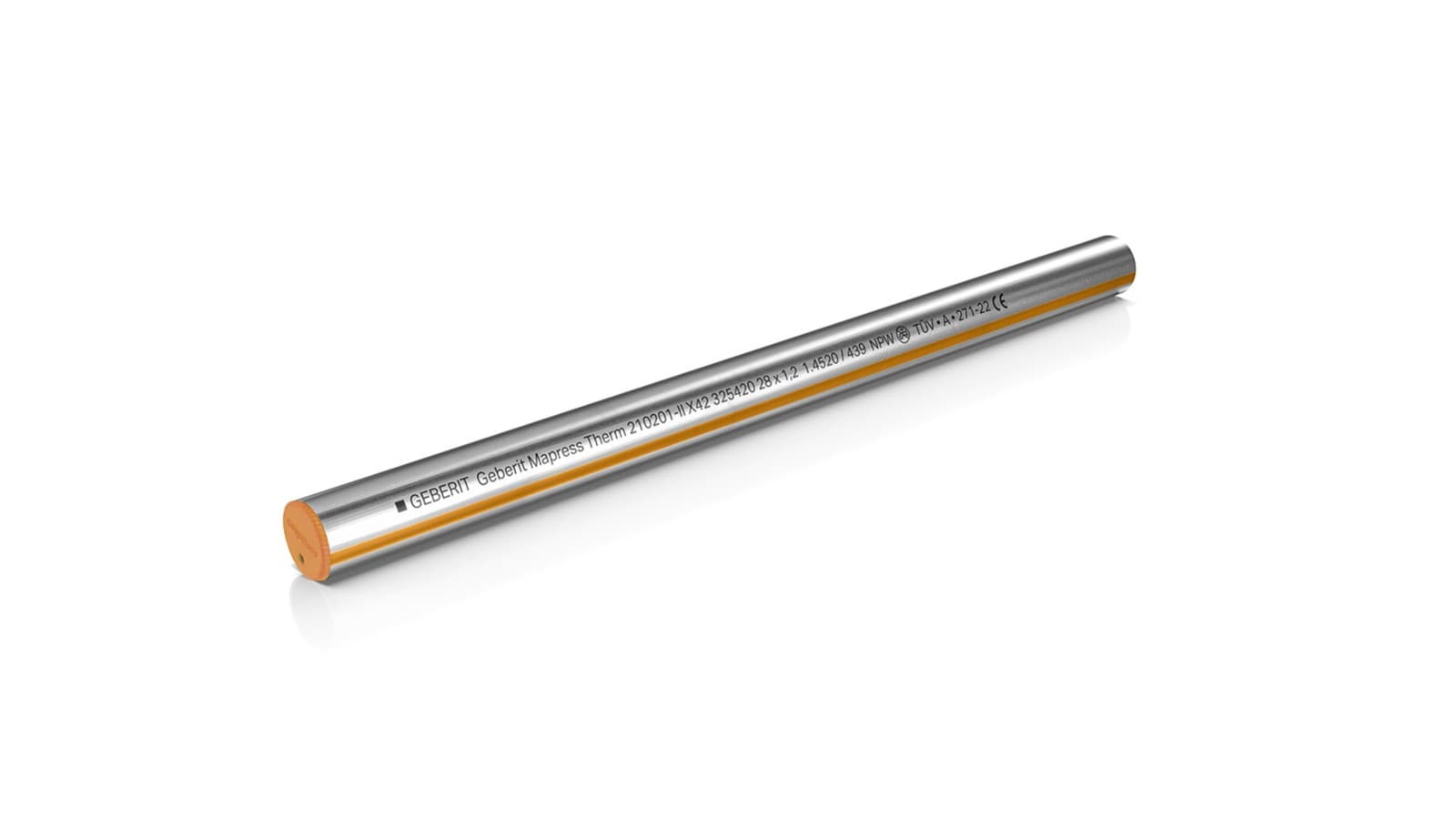

Geberit Mapress Therm -järjestelmäputket CrTi (1.4520)
- Valmistettu niukkaseosteisesta ruostumattomasta teräksestä, joka on korroosionkestävää
- Merkitty yhtenäisellä oranssilla viivalla
- Varustettu oransseilla suojahatulla
- Merkitty ”ei juomavettä” -symbolilla
Ympäristöselosteet
Ympäristöselosteet (EPD)
Ympäristöselosteet (EPD) lisäävät läpinäkyvyyttä ja mahdollistavat tuotteiden vertailun niiden ympäristövaikutusten perusteella.

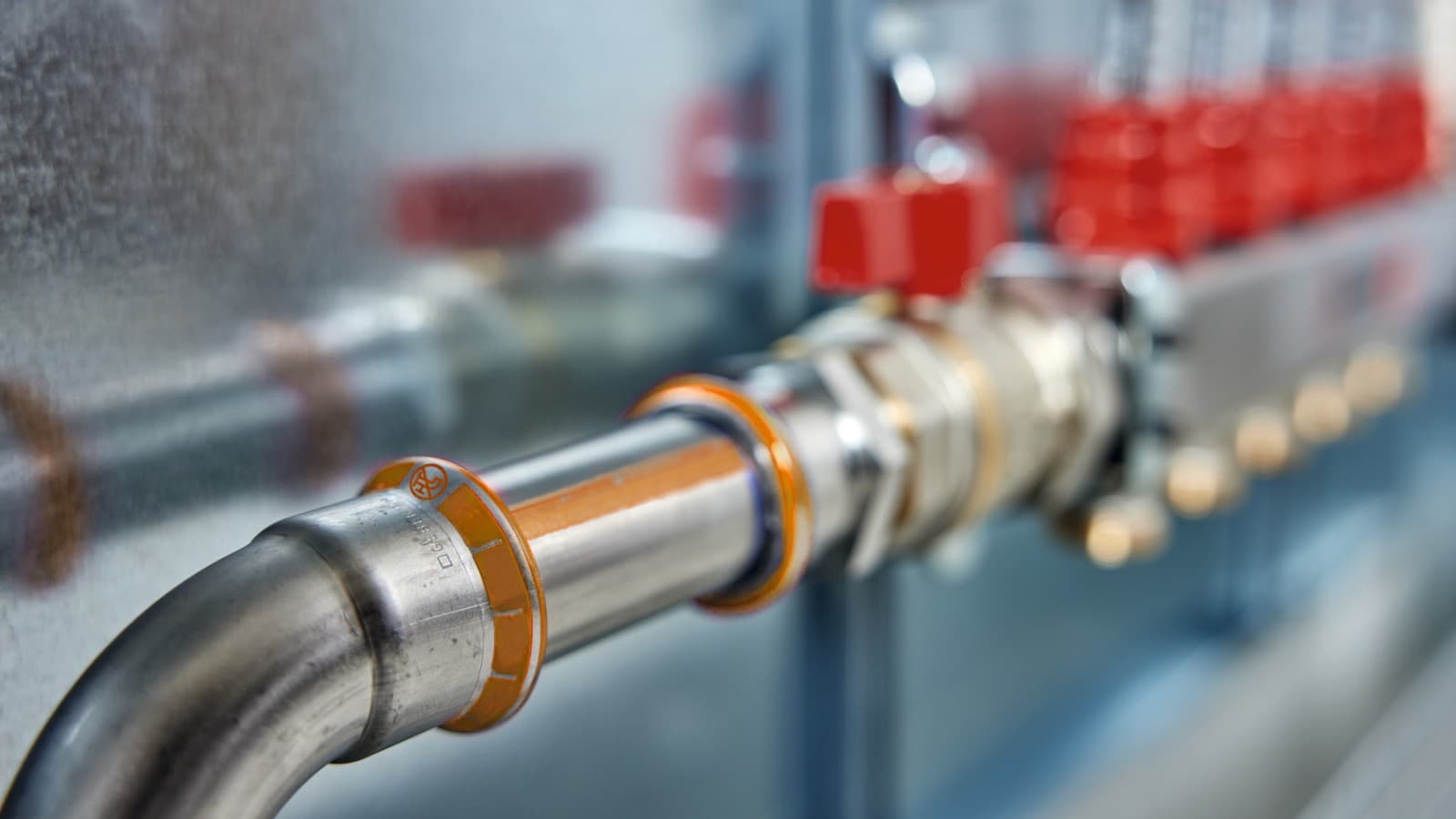

Asennus
Pikaopas asennukseen
Geberit tarjoaa kattavan valikoiman puristustyökaluja-, leukoja ja -kauluksia Geberit Mapress -putkien ja -liittimien asentamiseen.
Huomioi: Geberit Mapress d12–d88.9 -järjestelmän asennusprosessi poikkeaa Geberit Mapress d108 -järjestelmän asennuksesta.
Löydä oikea syöttöjärjestelmä
Geberit Mapress Therm -syöttöjärjestelmä Katso tekniset tiedot tuotetietojen takaa
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Usein kysytyt kysymykset Geberit Mapress Therm
Kuinka korroosionkestävä Geberit Mapress Therm on?
Geberit Mapress Therm on korroosionkestävä suljetuissa, vähän happea sisältävissä lämmitys- ja jäähdytysjärjestelmissä. Se tarjoaa luotettavan kestävyyden määritellyissä käyttöolosuhteissa EN 1.4521 -ruostumattoman teräksen ansiosta.
Miten Geberit Mapress Therm eroaa Geberit Mapress ruostumattomasta teräksest?
Geberit Mapress Therm on valmistettu EN 1.4521 -ruostumattomasta teräksestä suljettuja piirejä varten, kun taas Geberit Mapress ruostumaton teräs on valmistettu EN 1.4401 -teräksestä yleiskäyttöön.
Milloin valita Geberit Mapress Therm tai Geberit Mapress hiiliteräs?
Geberit Mapress Therm -järjestelmää käytetään suljetuissa lämmitys- ja jäähdytyspiireiaaä.
Geberit Mapress hiiliteräsl soveltuu suljettuihin lämmitys- ja teollisuuspiireihin, joissa korroosionkestävyysvaatimukset ovat matalammat.
Tutustu samankaltaisiin tuotteisiin
Geberit Mapress ruostumaton teräs
Geberit Mapress ruostumaton teräs (josta monesti käytetään nimitystä haponkestävä teräs) soveltuu moniin kohteisiin käyttöveden syötöstä monitahoisiin teollisuuslaitoksiin.

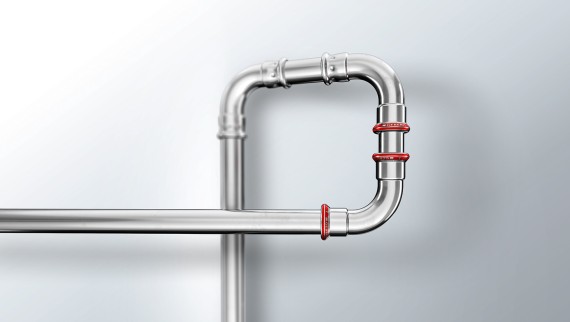

Geberit Mapress hiiliteräs
