Työskentele tehokkaasti luotettavan teknologian avulla

Geberitin hyväksi todettu puristusteknologia helpottaa putkijärjestelmien siistiä asentamista ja mahdollistaa pysyvästi luotettavat liitokset ilman avotulta tai aikaa vieviä hitsaustöitä.

Geberit tarjoaa kattavan valikoiman ammattikäyttöön tarkoitettuja työkaluja Geberit FlowFit -komposiittiputkijärjestelmän ja Geberit Mapress -metalliputkijärjestelmän asianmukaiseen asennukseen. Valikoimaan kuuluvat muun muassa:

Työkalut putkien esikäsittelyyn (esim. katkaisu, kalibrointi ja jäysteiden poisto)
Puristustyökalut sekä puristusleuat turvalliseen ja standardien mukaiseen puristamiseen
Testaus- ja tarkastustyökalut liitosten luotettavuuden varmistamiseen

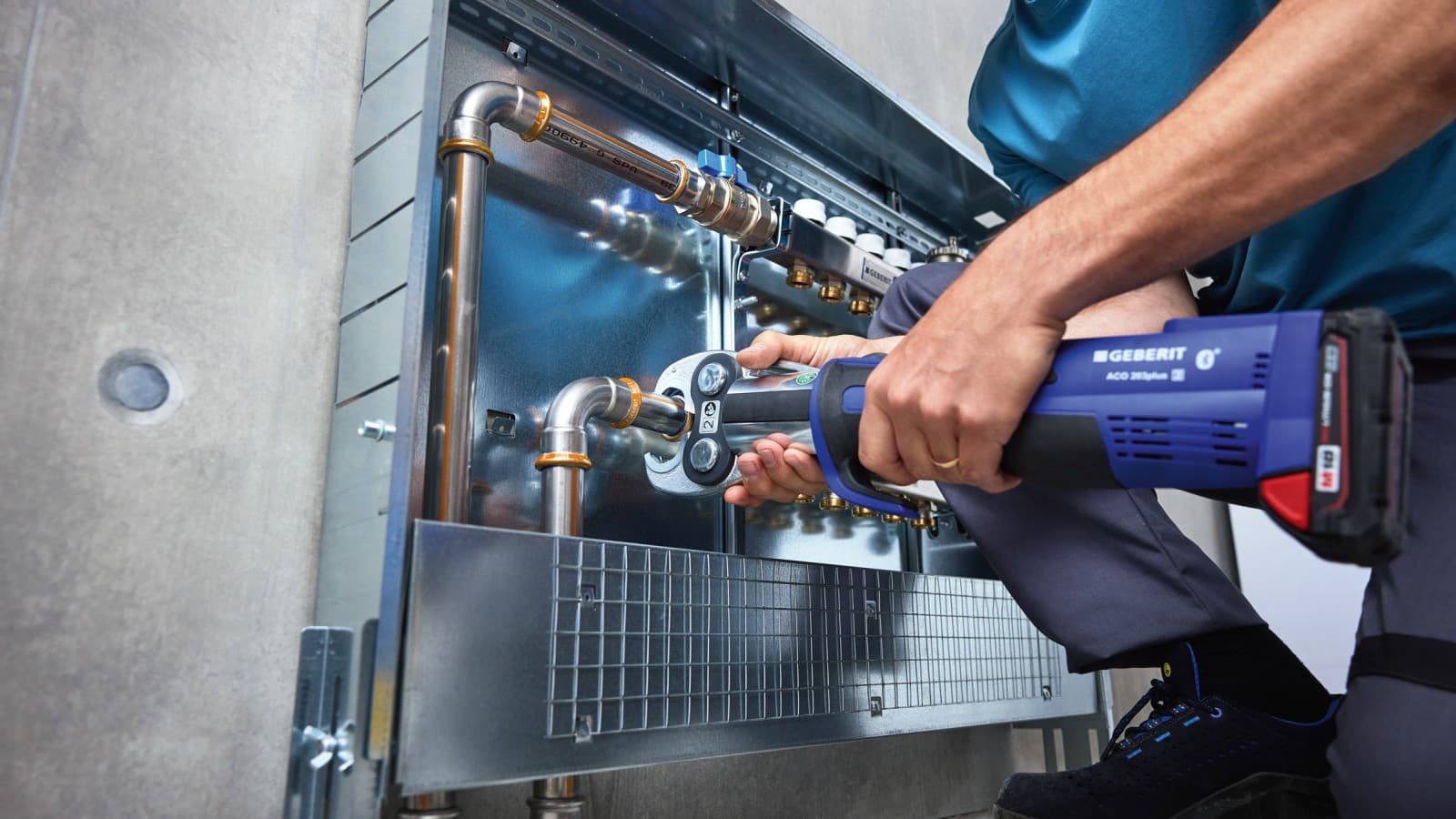

Geberit Mapress Therm suljetuille lämmitys- ja jäähdytyspiireille

Työkalut ja tarvikkeet

Geberit-käsittelytyökalut

Geberit-puristustyökalut

Geberit-puristustyökalut ja -kaulukset

Puristuksen tarkastus

Huolto ja ylläpito

Geberit-käsittelytyökalut

Putkien katkaisu mittaan

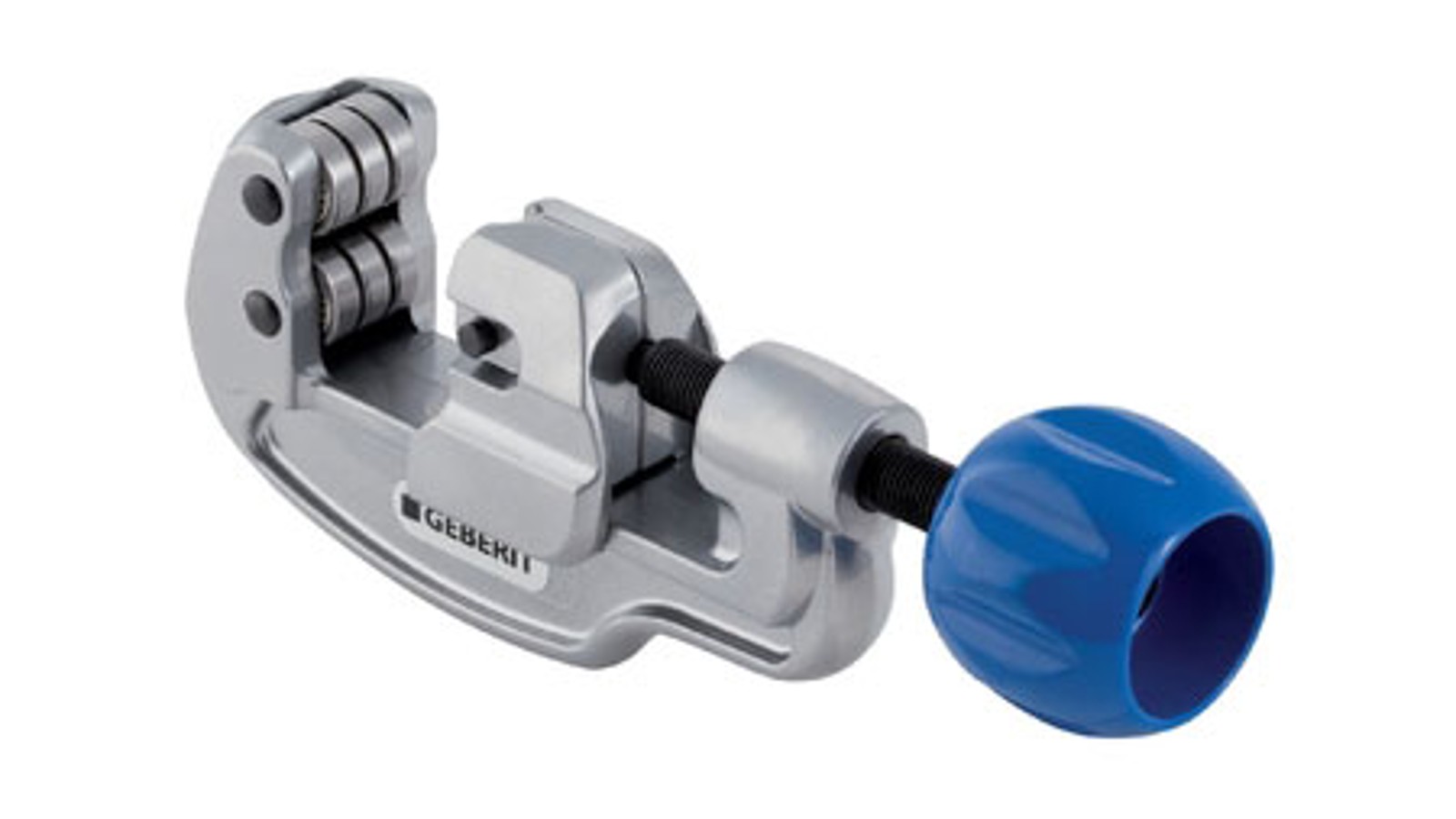

Geberitin putkileikkurit ja pihdit mahdollistavat monikerros- ja metalliputkien tarkan katkaisun oikeaan pituuteen. Lopputuloksena on siisti, jäysteetön leikkauspinta, joka helpottaa asennusta ja varmistaa laadukkaan lopputuloksen.

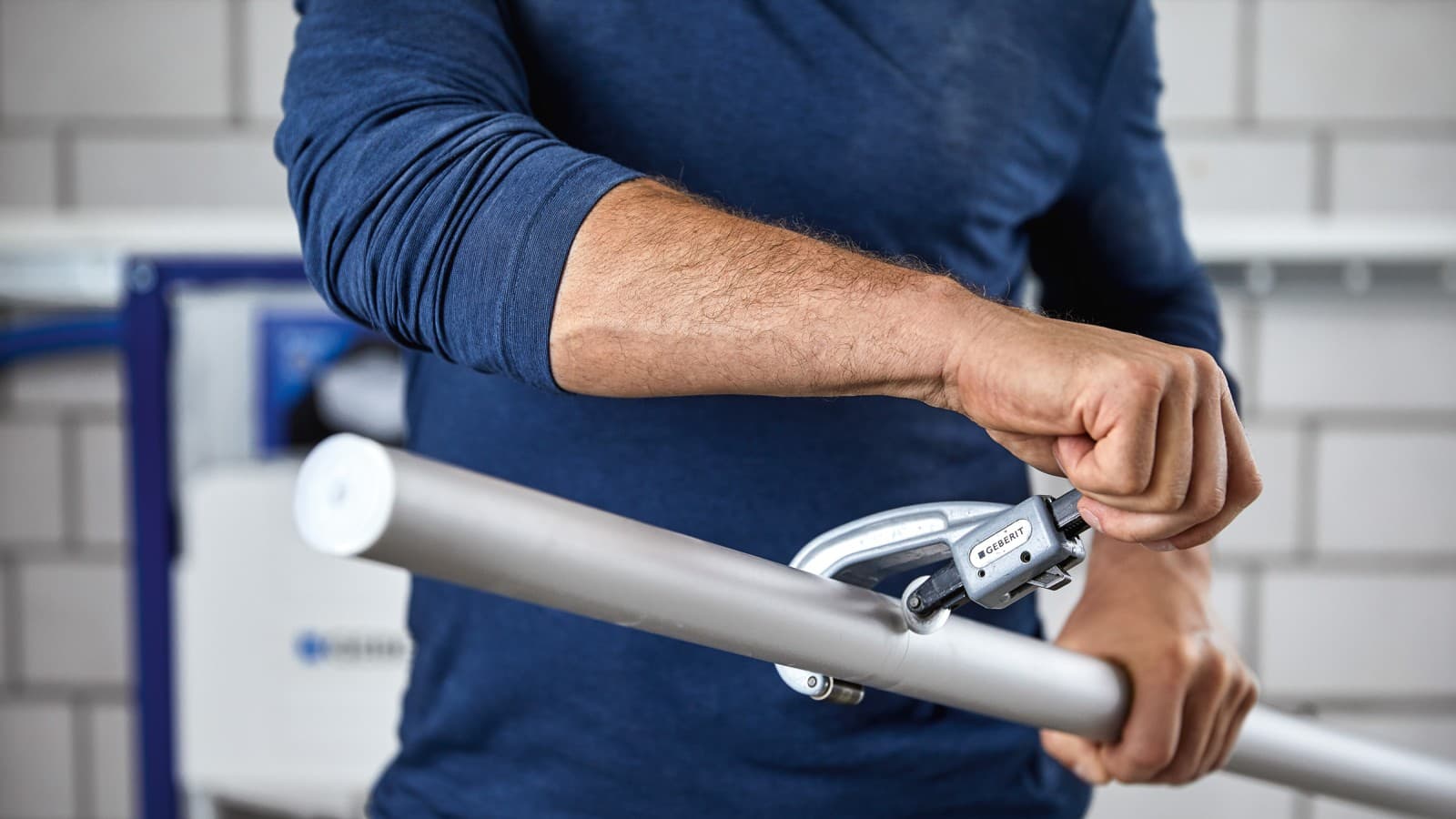

Geberit FlowFit -putken leikkaaminen oikeaan pituuteen

Jäysteen poisto ja kalibrointi

Putkien katkaisun jälkeen putkenpäät käsitellään jäysteenpoistotyökalulla. Työkalun avulla putkenpäistä poistetaan jäysteet ja ne kalibroidaan, mikä on edellytys turvalliselle ja vuotamattomalle liitokselle.

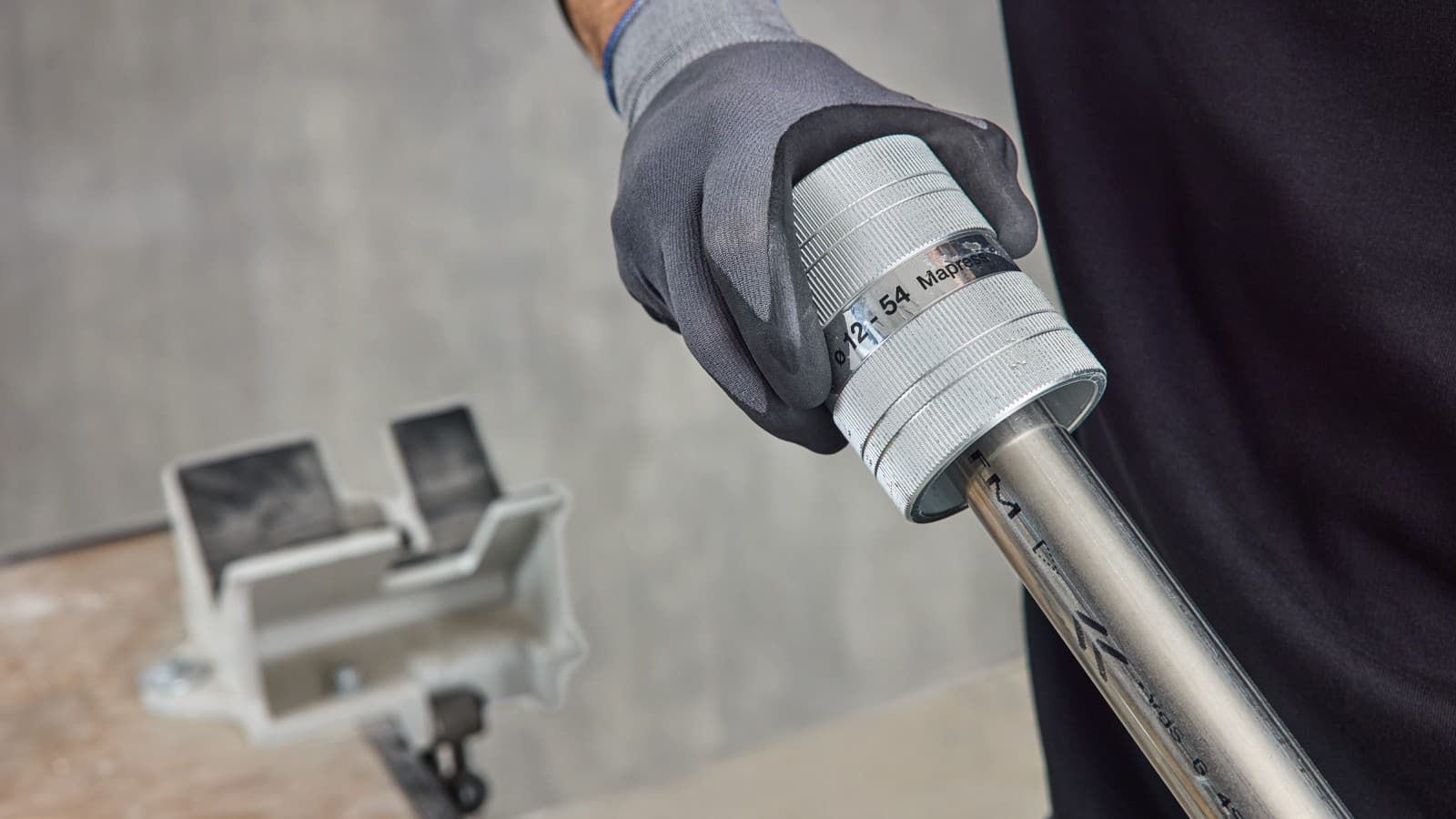

Geberit Mapress -järjestelmän putken jäysteiden poisto sen jälkeen, kun putki on katkaistu sahalla

Pistosyvyyden merkitseminen

Geberit Mapress -pistosyvyystulkin avulla voidaan merkitä kaikkien putkikokojen (d12-d108) vaadittu asennussyvyys. Näin varmistetaan, että putki pysyy oikealla asennussyvyydellä puristuksen aikana.

Geberit Mapress -pistosyvyystulkki merkintäkynällä

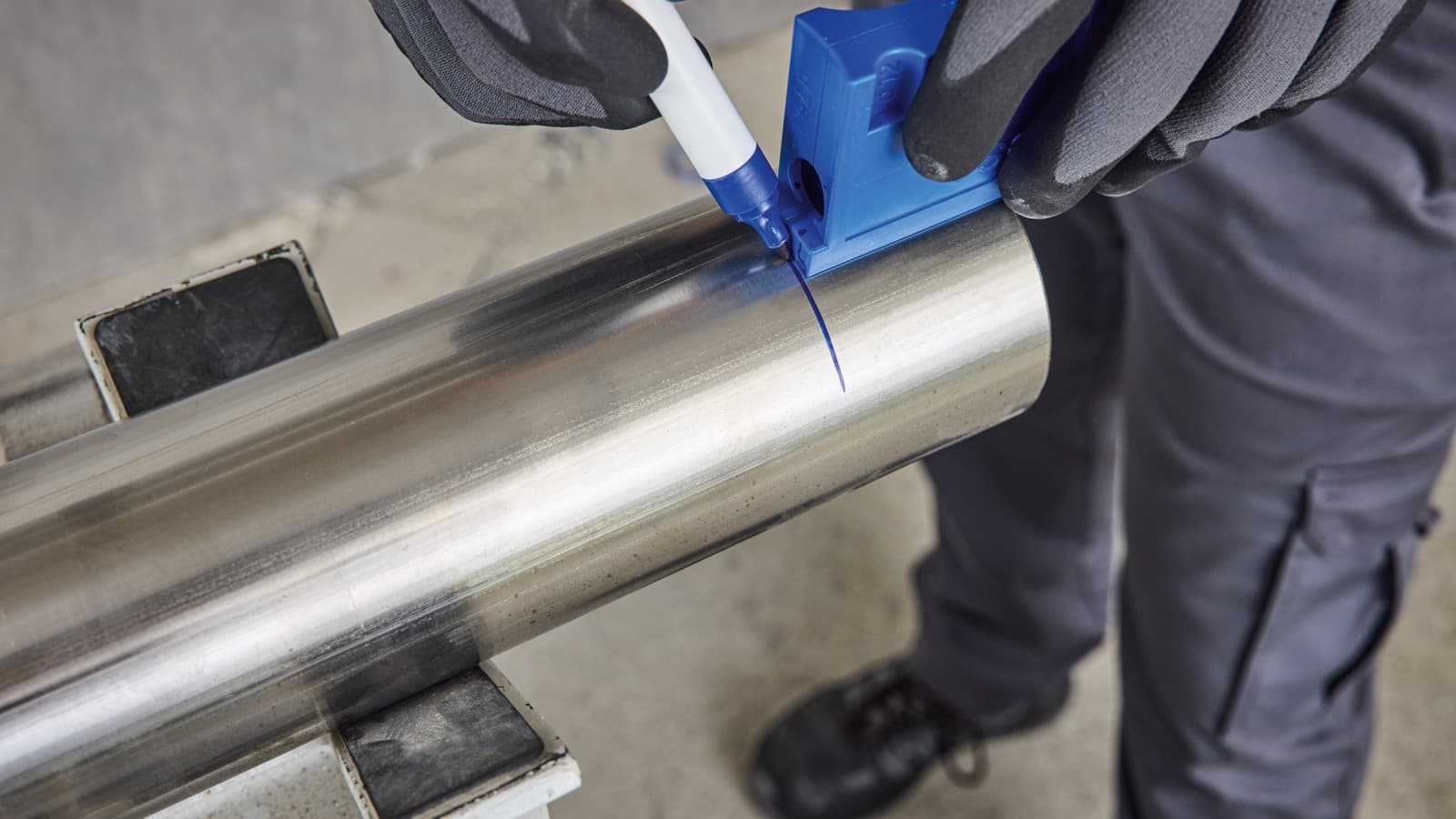

Asennussyvyyden merkitseminen Geberit Mapress -pistosyvyystulkin avulla

Putkien taivuttaminen

Pieniläpimittaisia komposiittiputkia voidaan taivuttaa nopeasti, helposti ja joustavasti käsin suurille taivutussäteille ilman erillisiä työkaluja.

Suurempien putkikokojen taivuttamiseen tai tilanteisiin, joissa tarvitaan tarkkoja taivutuskulmia, suositellaan taivutustyökalujen käyttöä. Niiden avulla putkia voidaan työstää tarkasti, toistettavasti ja materiaalia säästäen, mikä on erityisen tärkeää vaativammissa asennuskohteissa.

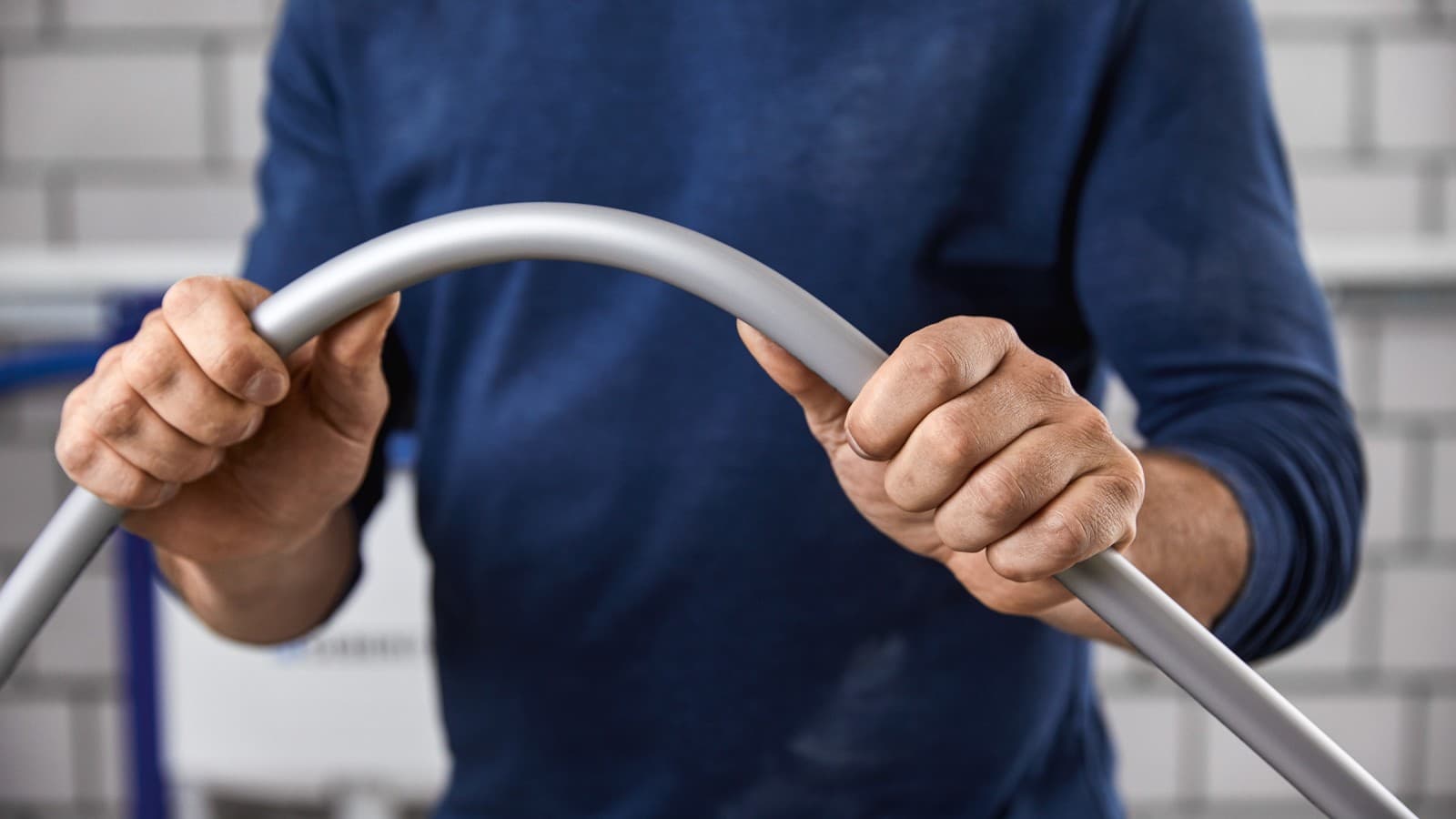

Geberit FlowFit -putken aivuttaminen käsin

Geberit-puristustyökalut

Tehokasta liitostekniikkaa nykyaikaisiin asennuksiin

Geberitin puristustyökalut on kehitetty erityisesti putkijärjestelmien turvalliseen ja standardien mukaiseen puristamiseen. Ne erottuvat edukseen luotettavuutensa, suuren puristusvoimansa sekä yhteensopivuutensa ansiosta erilaisten puristusleukojen ja puristuskaulusten kanssa.

Vankan rakenteensa, helppokäyttöisyytensä ja integroitujen LED-merkkivalojensa ansiosta työkalut soveltuvat erinomaisesti päivittäiseen käyttöön työmailla. Harjaton moottori vähentää huollon tarvetta ja tekee työkalusta pitkäikäisen ja toimintavarman.

Tehokasta Geberit-putkien puristamista kompaktilla työkaluvalikoimalla kaikkiin käyttökohteisiin

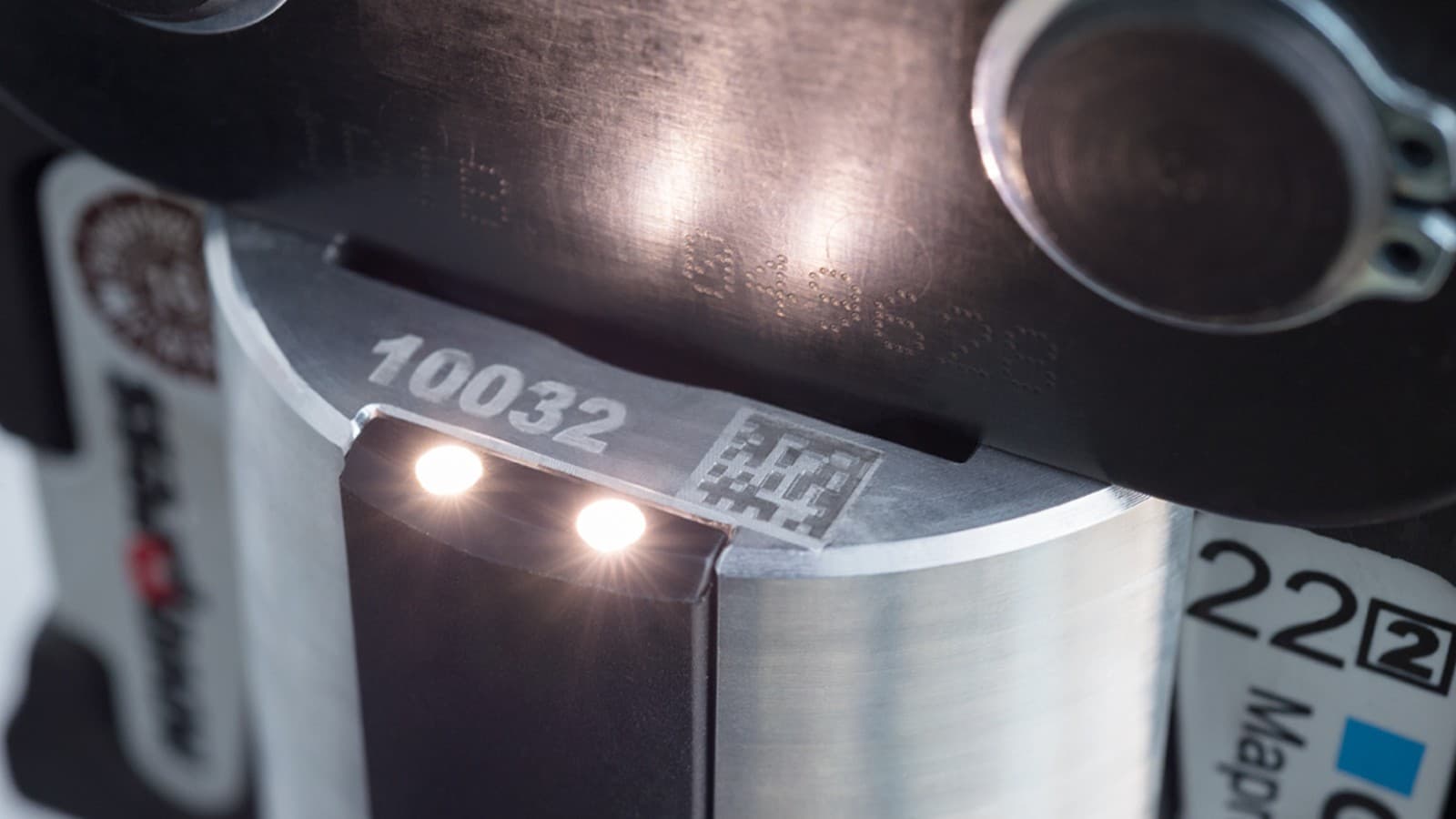

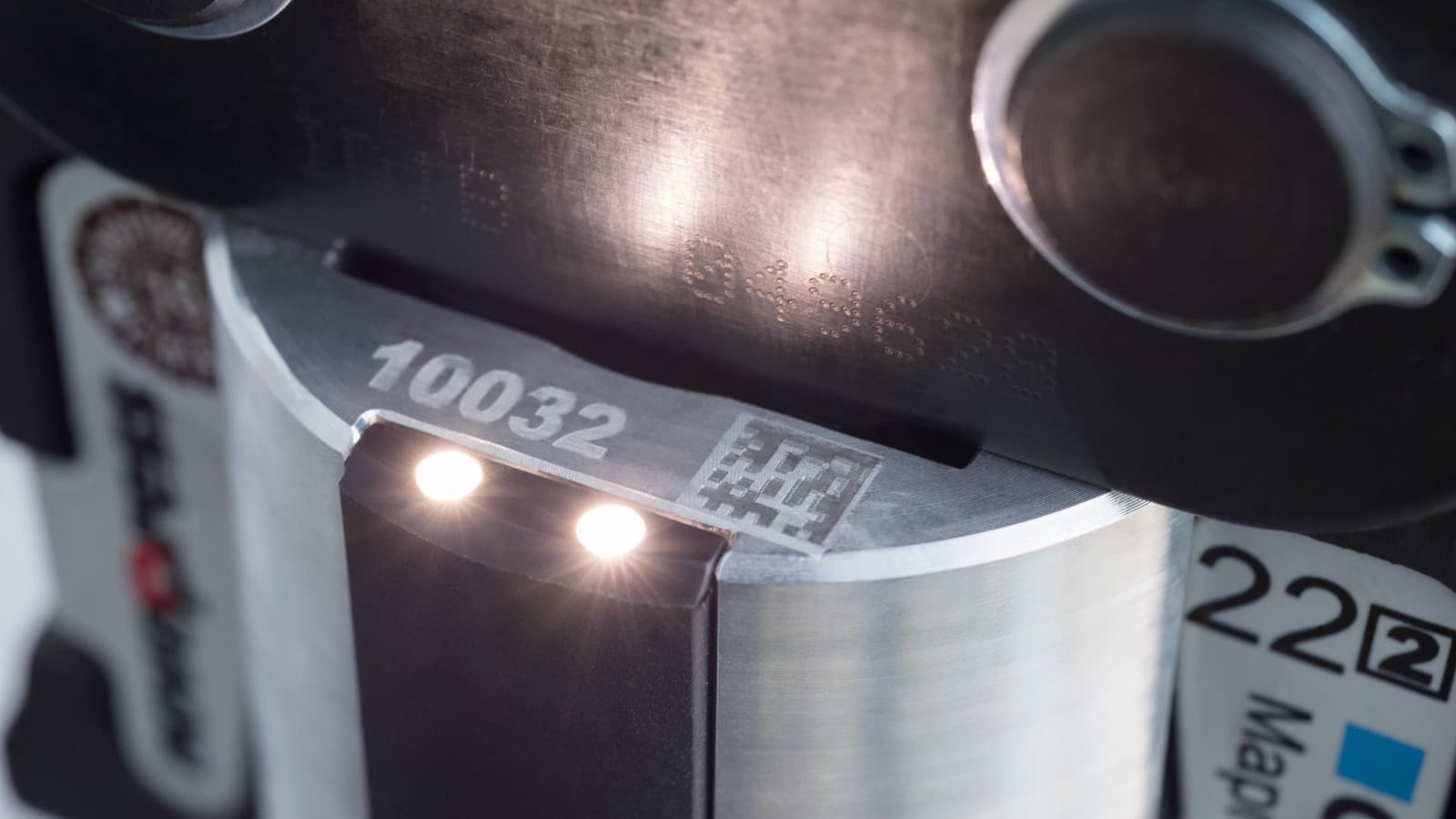

Puristuskohteen valaisu Geberitin puristustyökaluilla

Geberit ACO 203plus-, ECO 203- ja ACO 203XLplus -puristustyökaluissa oleva integroitu puristuskohdan työvalo varmistaa, että näet tarkasti, missä puristus tehdään, myös hämärissä ja ahtaissa asennuskohteissa.

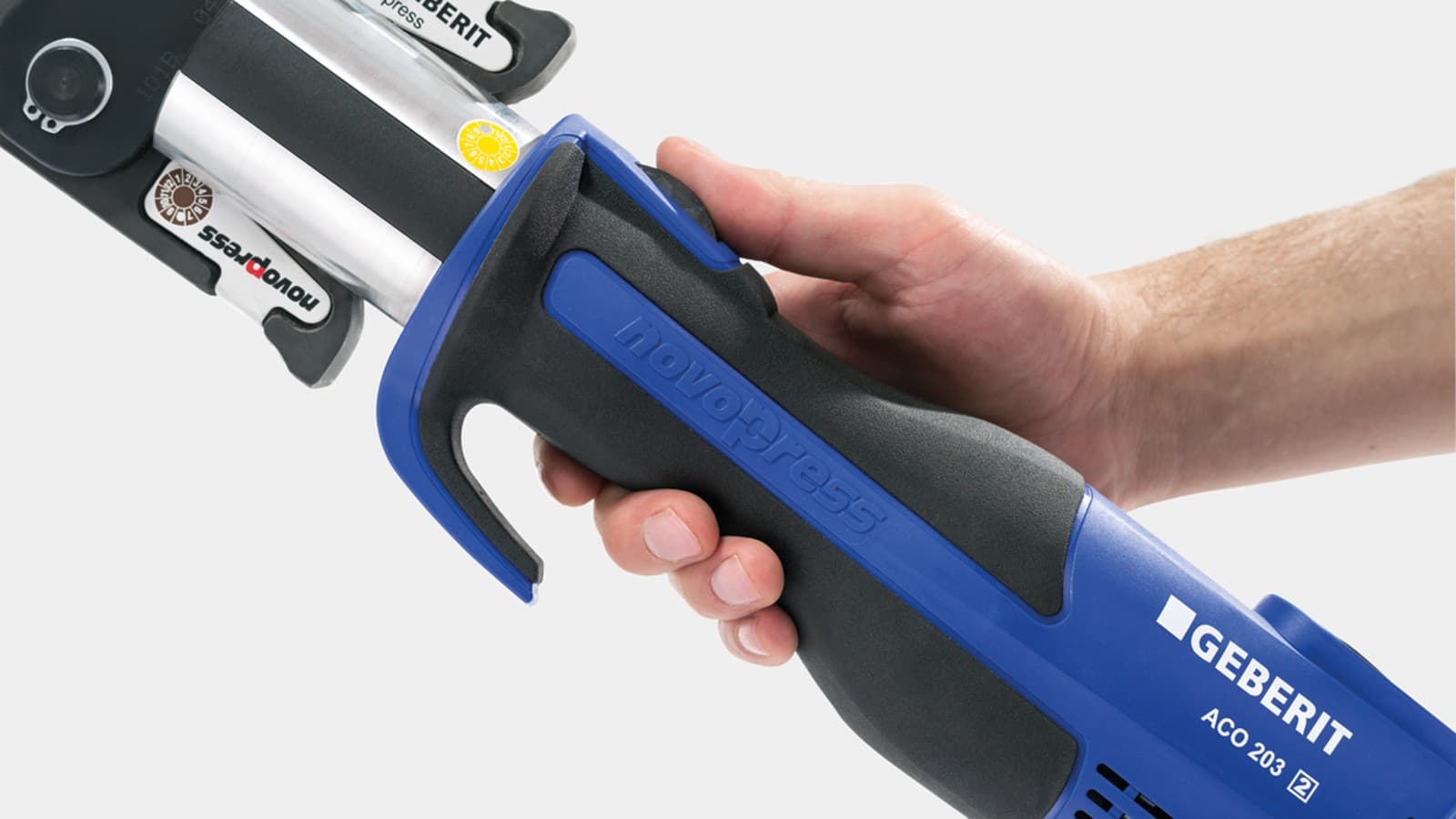

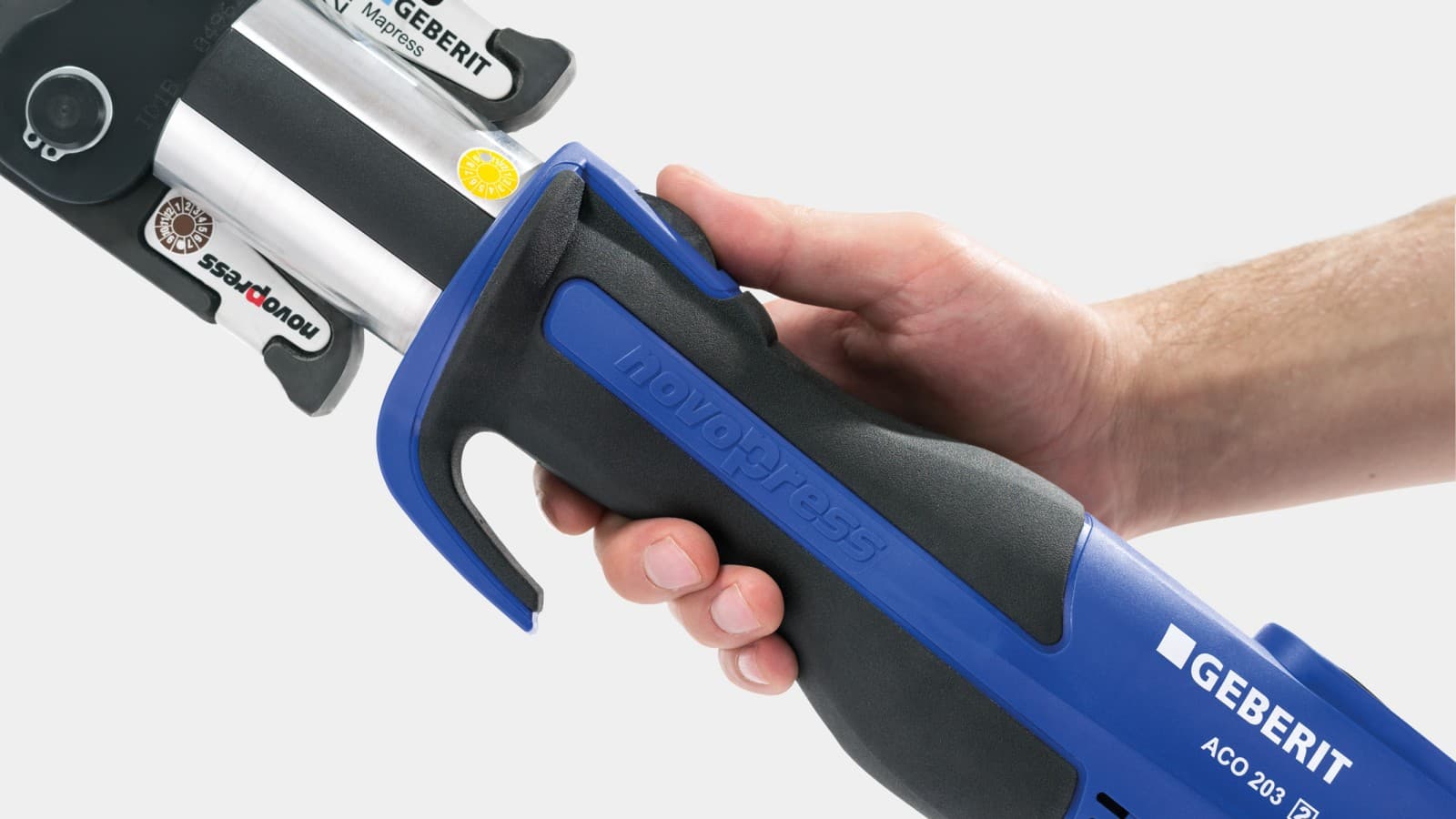

Puristustyökaluja on miellyttävä käyttää niiden ergonomisten, kompaktien ja liukumattomien kahvojen ansiosta

Puristustyökalujen ergonomiset, liukumattomat ja kompaktit kahvat tekevät työskentelystä mukavaa ja varmaa myös vaativissa asennusolosuhteissa.

NovoCheck-sovellus Geberitin puristustyökaluille

NovoCheck-sovellus muodostaa Bluetooth®-yhteyden puristustyökaluihin. Sovelluksen avulla voidaan tarkastella työkalujen tietoja, asetuksia ja muita toimintaparametreja helposti mobiililaitteella.

Käsikäyttöiset puristuspihdit

Käsikäyttöisillä puristuspihdeillämme Geberit FlowFit- ja Geberit Mepla -putkijärjestelmien liitokset voidaan puristaa nopeasti ilman sähköä aina kokoon d40 asti. Ne soveltuvat erinomaisesti monipuoliseen käyttöön työmailla.

Yhdellä käsikäyttöisellä puristuspihdiparilla voidaan puristaa luotettavasti kaikki Geberit FlowFit -järjestelmän putkikoot d16-d40. Optimoidun rakenteen ansiosta puristaminen vaatii vähemmän voimaa myös suurimman d40-kokoluokan liitoksissa.

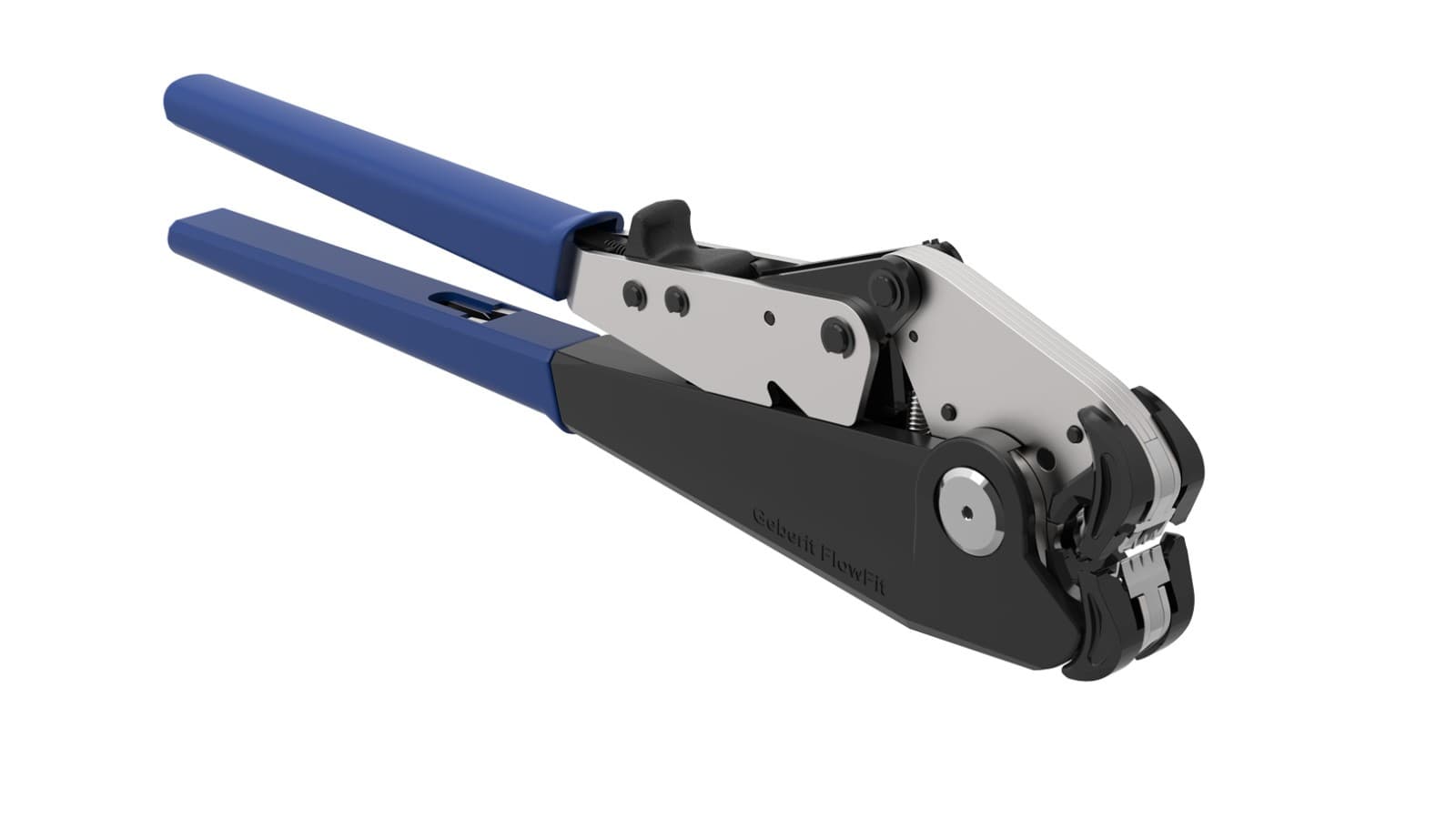

Geberit FlowFit käsikäyttöiset puristuspihdit

Puristustyökalut yhteensopivuus [1]: Geberit ACO 103plus

Geberit ACO 103plus on hydraulinen akkukäyttöinen puristustyökalu, joka painaa vain 1,7 kg. Se on suunniteltu kaikkien yhteensopivuusluokan [1] Geberit-puristusjärjestelmien luotettavaan asennukseen.

Työkalu soveltuu monikerrosputkijärjestelmille kokoon d40 asti sekä Geberit Mapress -järjestelmälle kokoon d35 asti.

Tuotetiedot Geberit ACO 103plus

Puristustyökalut yhteensopivuus [2]:

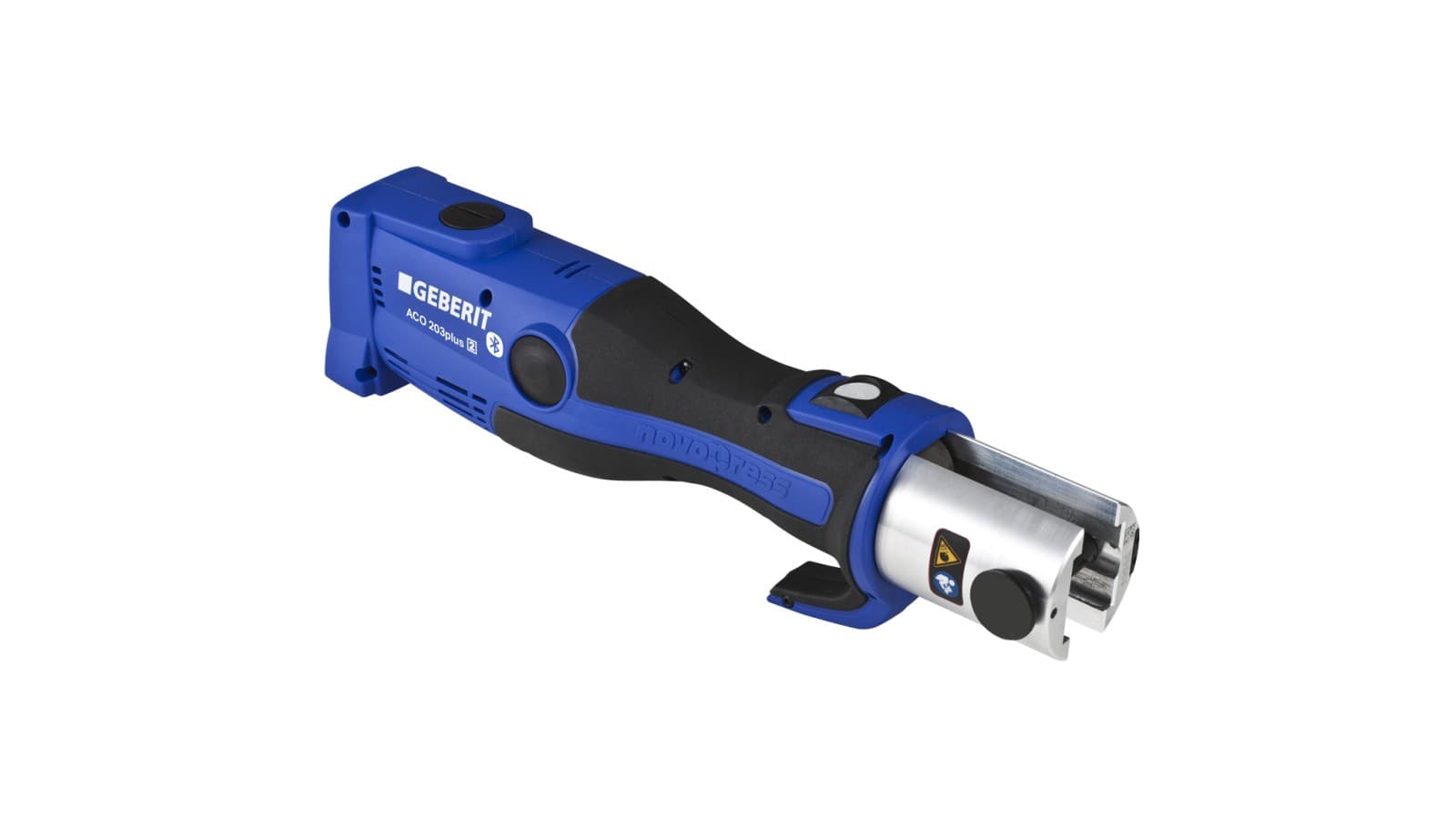

Geberit ACO 203plus

Geberit ACO 203plus on helppohoitoinen akkukäyttöinen puristustyökalu, joka painaa 2,8 kg. Yhteensopivuusluokan [2] puristuslisäosien kanssa sitä voidaan käyttää suurempien putkikokojen puristamiseen.Työkalu soveltuu monikerrosputkijärjestelmille kokoon d75 asti sekä Geberit Mapress -järjestelmälle kokoon d54 asti.

Tuotetiedot Geberit ACO 203plus

Puristustyökalut yhteensopivuus [2]

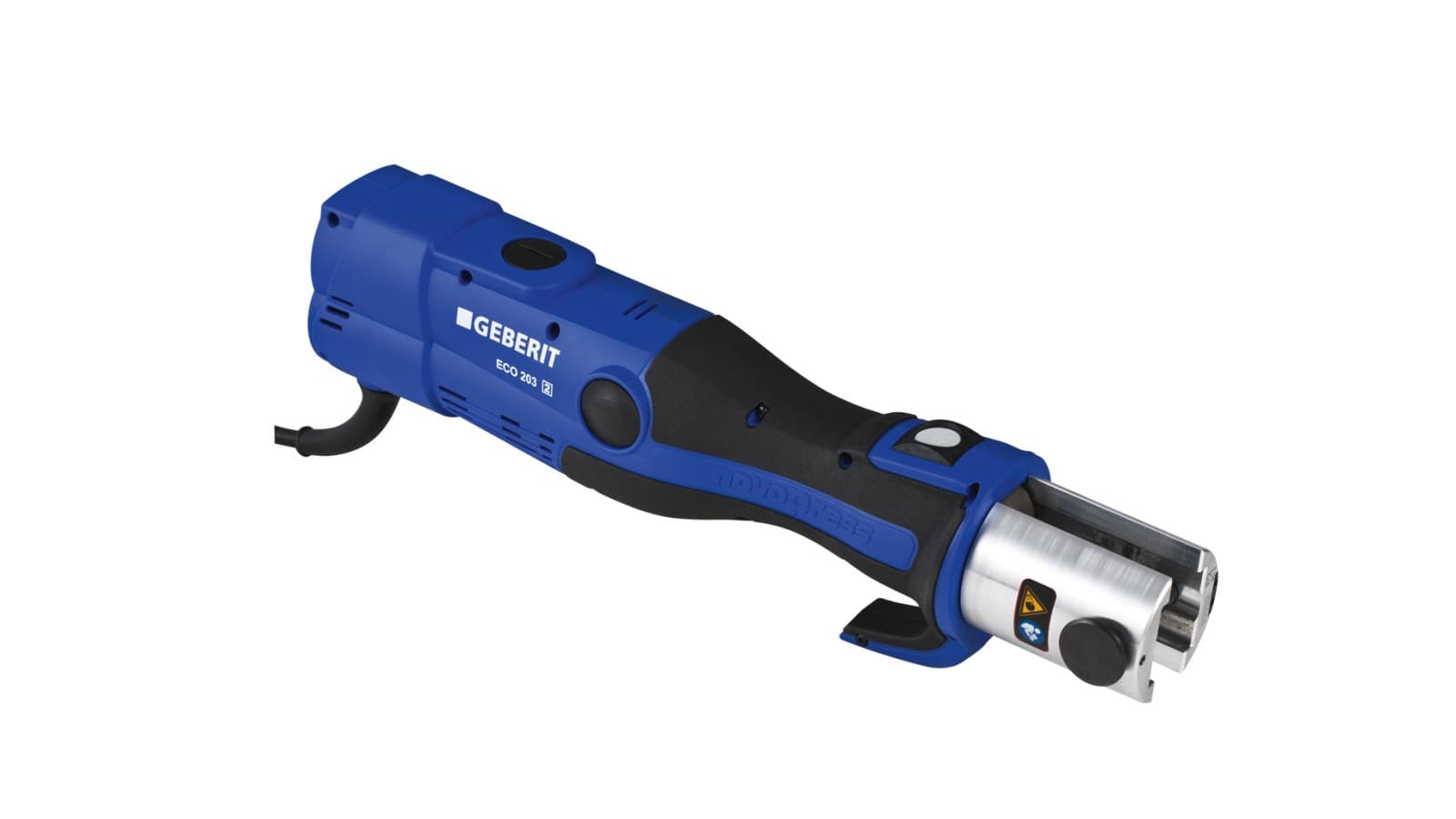

Geberit ECO 203

Geberit ECO 203 on verkkovirtakäyttöinen puristustyökalu, jonka paino on 3,3 kg. Sitä käytetään yhteensopivuusluokan [2] puristuslisäosien kanssa.Työkalu soveltuu monikerrosputkijärjestelmille kokoon d75 asti sekä Geberit Mapress -järjestelmälle kokoon d54 asti.

Tuotetiedot Geberit ECO 203

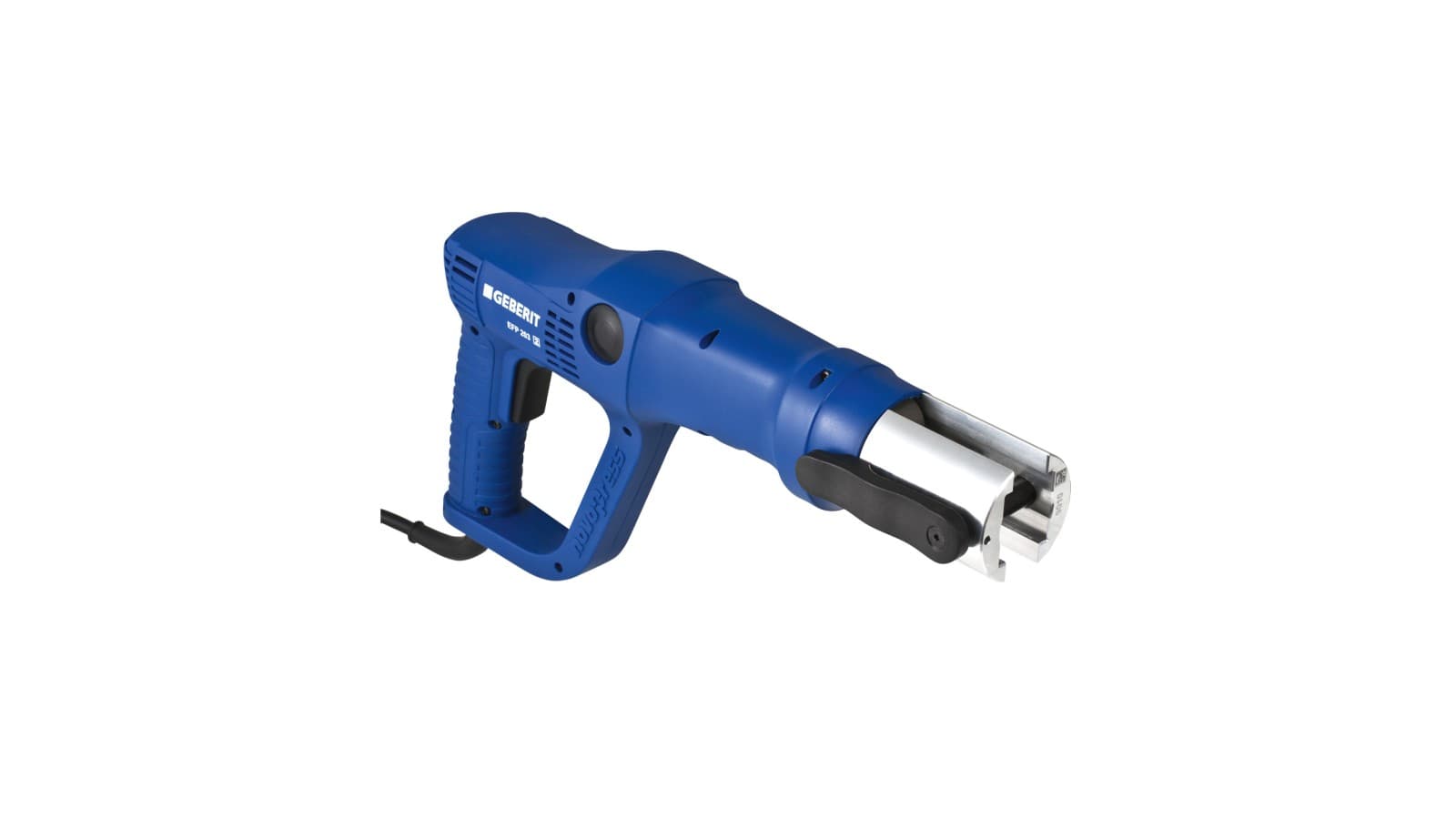

Geberit EFP 203

Geberit EFP 203 is a mains-powered pressing tool that has a pistol grip and weighs 3 kg. With the pressing attachments for compatibility [2], it’s suitable for ML systems up to d75 and for Geberit Mapress up to d54.

Geberit EFP 203 product information

Puristustyökalut yhteensopivuus [2XL]: Geberit ACO 203XLplus

Geberit ACO 203XLplus on akkukäyttöinen puristustyökalu, jonka paino on 3,8 kg. Yhdessä yhteensopivien puristuskaulusten kanssa sillä voidaan puristaa Geberit Mapress -putkia kokoluokissa d76,1-d108.

Tuotetiedot Geberit ACO 203XLplus

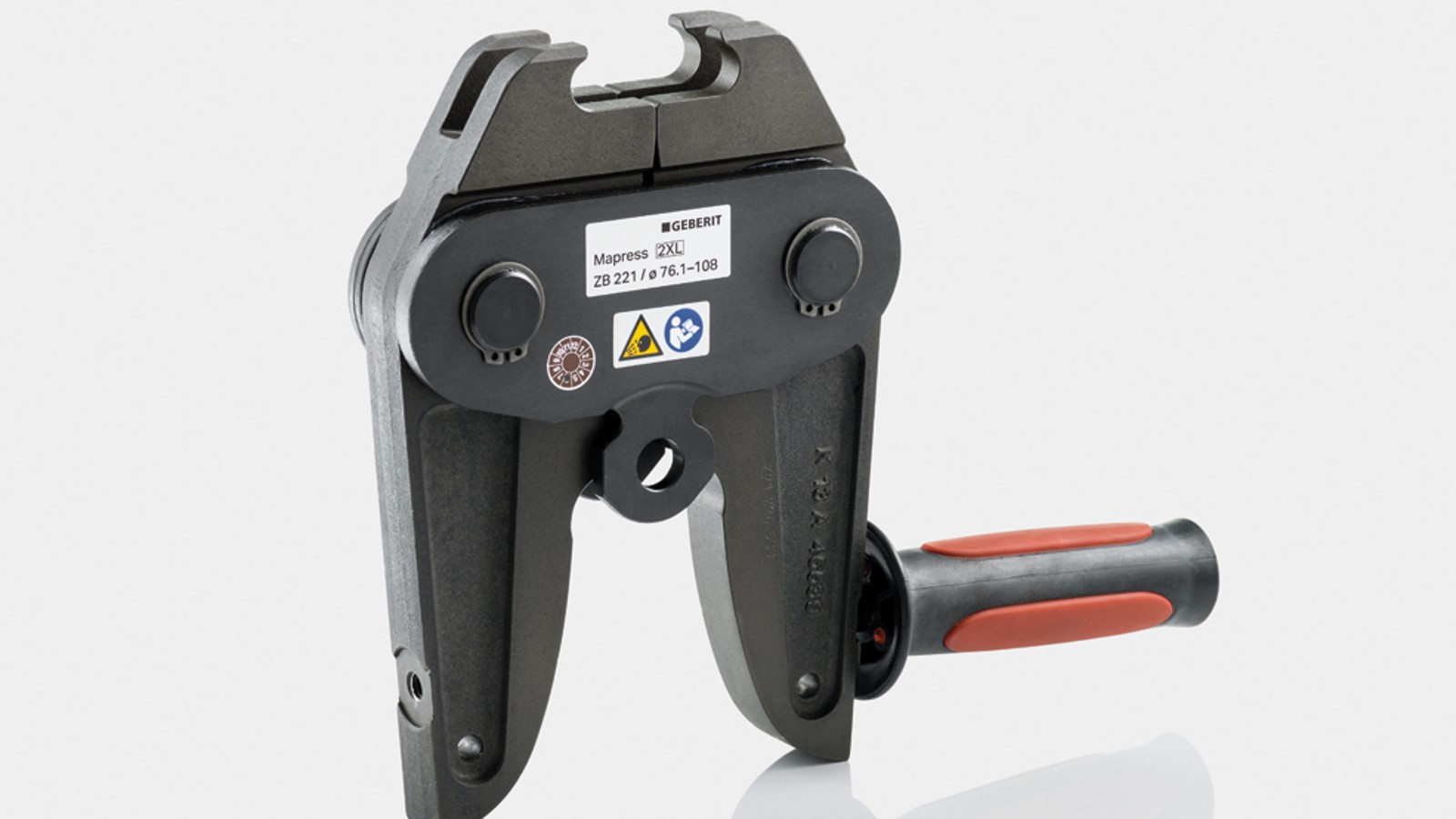

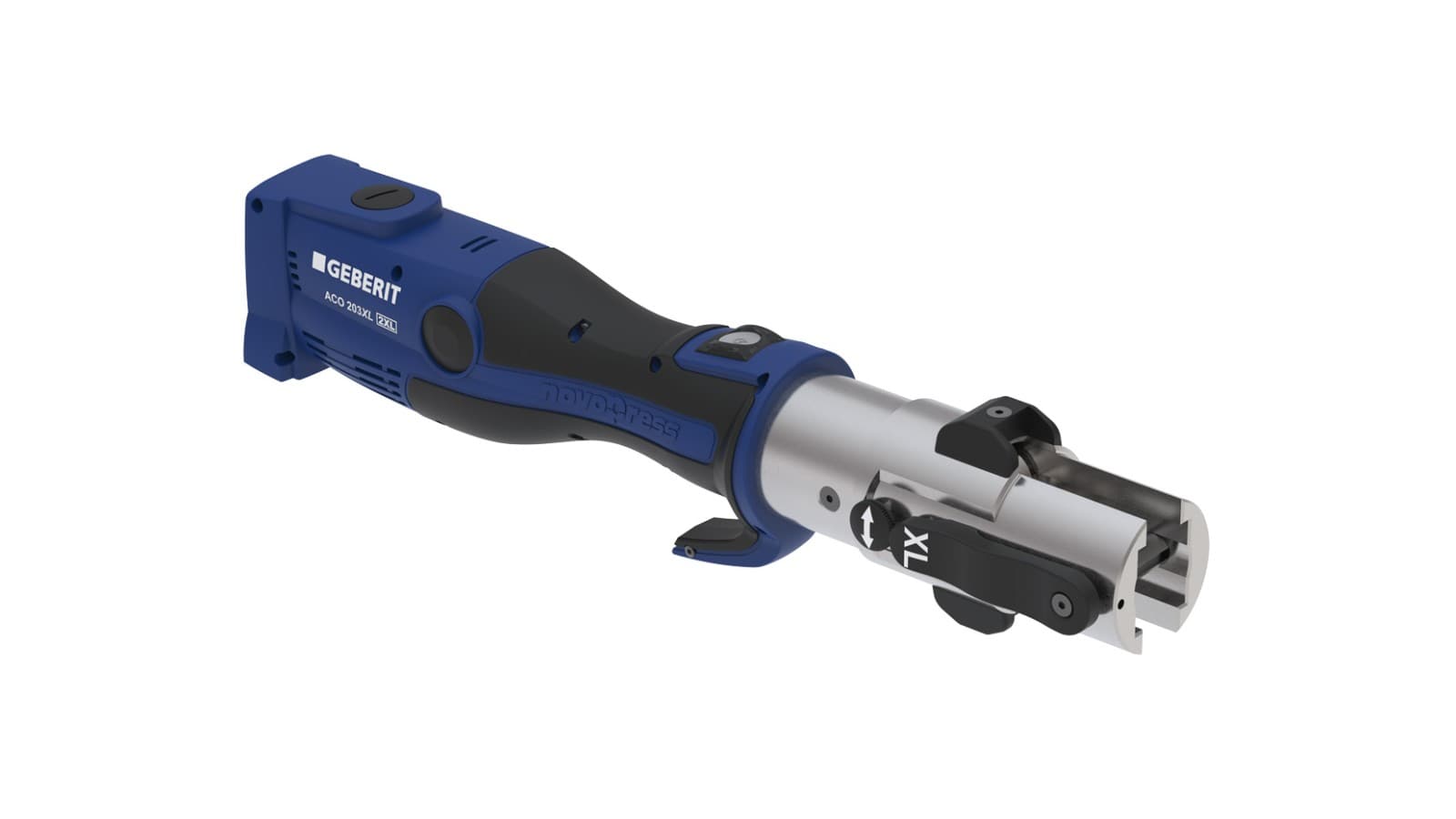

Geberit ACO 203XLplus suurten Geberit Mapress -putkikokojen puristamiseen

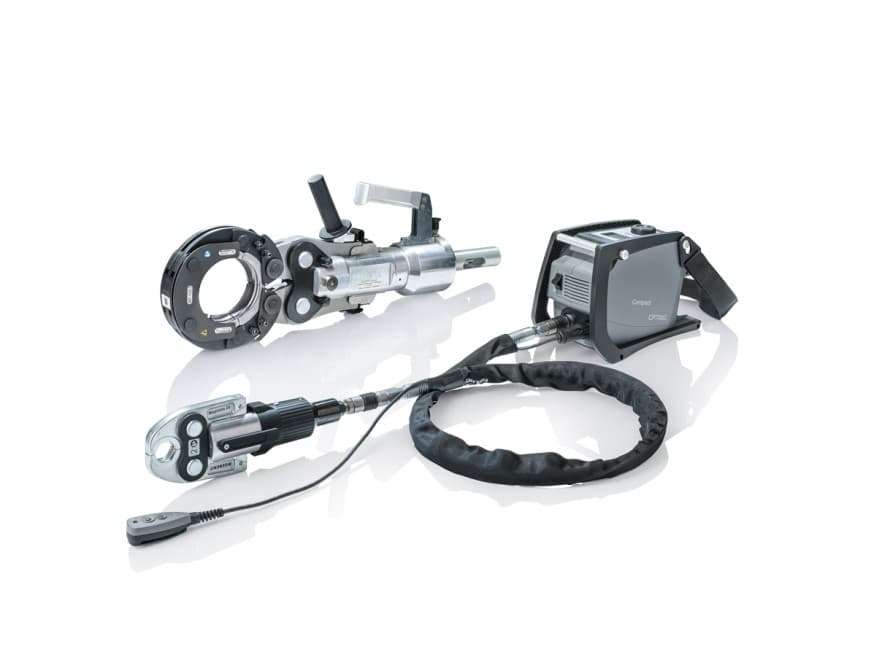

Puristustyökalut yhteensopivuus [2/4]: Geberit CP700G -hydraulinen voimayksikkö

Geberit CP700G on hydraulinen voimayksikkö, joka varmistaa tasaisen ja luotettavan puristustuloksen erityisesti käyttökohteissa, joissa vaaditaan suurta puristusvoimaa.Yhdessä yhteensopivuusluokan [4] Geberit-puristussylinterin kanssa sillä voidaan puristaa turvallisesti putkikokoja d76,1-d108.

Properties:

Hydraulinen
Varustettu CEJN 217 -tyypin hydraulisella pikaliittimellä
Akkukäyttöinen virtalähde
Paino: voimayksikkö 4,6 kg, puristussylinteri 7,0 kg
Hyväksytty VdS:n mukaisiin märkä- ja kuivapalosammutusjärjestelmiin, PN16 aina kokoon DN 88.9 asti
Putkikoon d108 puristus yhdellä puristusliikkeellä

NovoCheck-sovellus

NovoCheck-sovellus tarjoaa kätevän tavan seurata ja hallita Geberitin puristustyökaluja älypuhelimella tai tabletilla. Työkalut voidaan yhdistää sovellukseen integroidun Bluetooth®-yhteyden kautta, jolloin kaikki oleelliset tiedot ovat käytettävissä reaaliajassa.Sovelluksen avulla voit tarkastella esimerkiksi:työkalujen tietoja, tarkastus- ja huoltotietoja, asetuksia, lokikirjaa, puristusdokumentaatiota, raportteja. Näin työmaatyöskentely on tehokkaampaa, läpinäkyvämpää ja turvallisempaa, sillä tärkeät tiedot ja dokumentaatio ovat aina helposti saatavilla.

Lataa sovellus:

Geberit-puristustyökalut ja -kaulukset

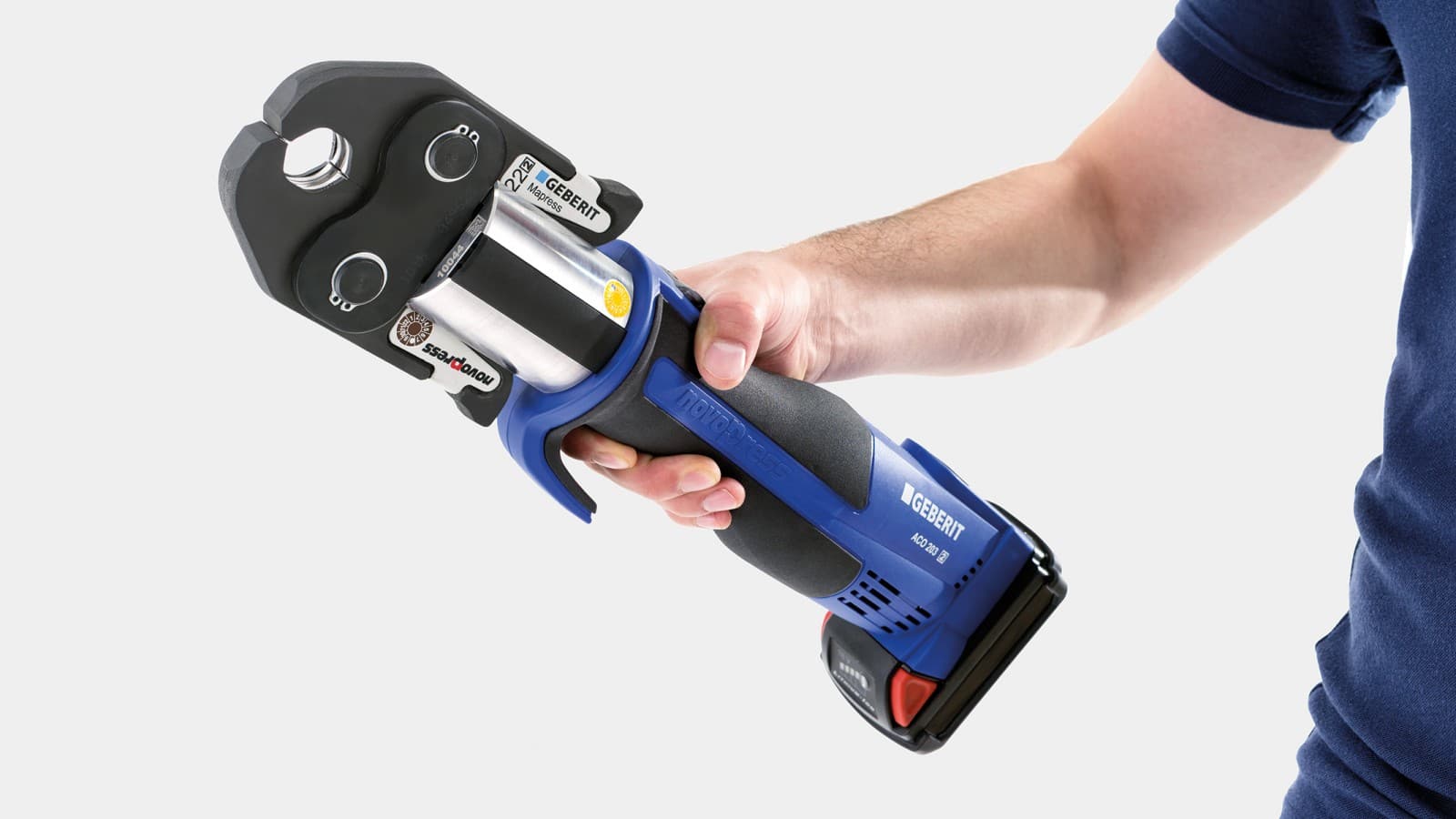

Geberit-puristusleuat

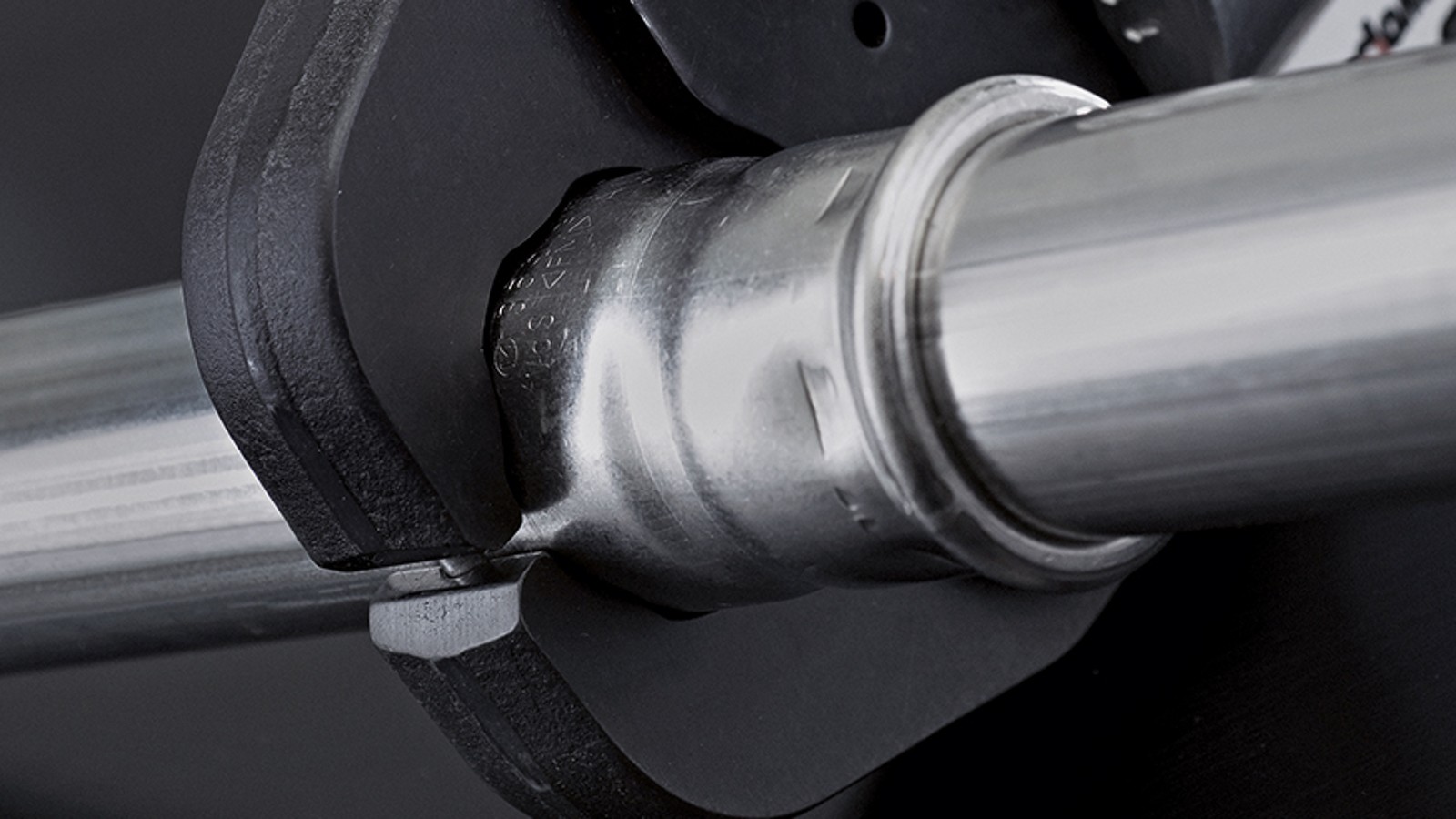

Huoltovapaat Geberitin puristusleuat varmistavat tasaisen voimanjakautumisen koko käyttöikänsä ajan. Korroosionkestävän pintansa ansiosta ne säilyvät erinomaisessa kunnossa myös kovassa ja jatkuvassa käytössä.

Huoltovapaa ratkaisu yksinkertaisen tarkastuksen ansiosta: Geberit PowerTestin avulla voit tarkistaa nopeasti ja luotettavasti, ovatko puristusleuat saavuttaneet käyttöikänsä pään. Näin aikaa vievää vuosittaista huoltoa ei tarvita.

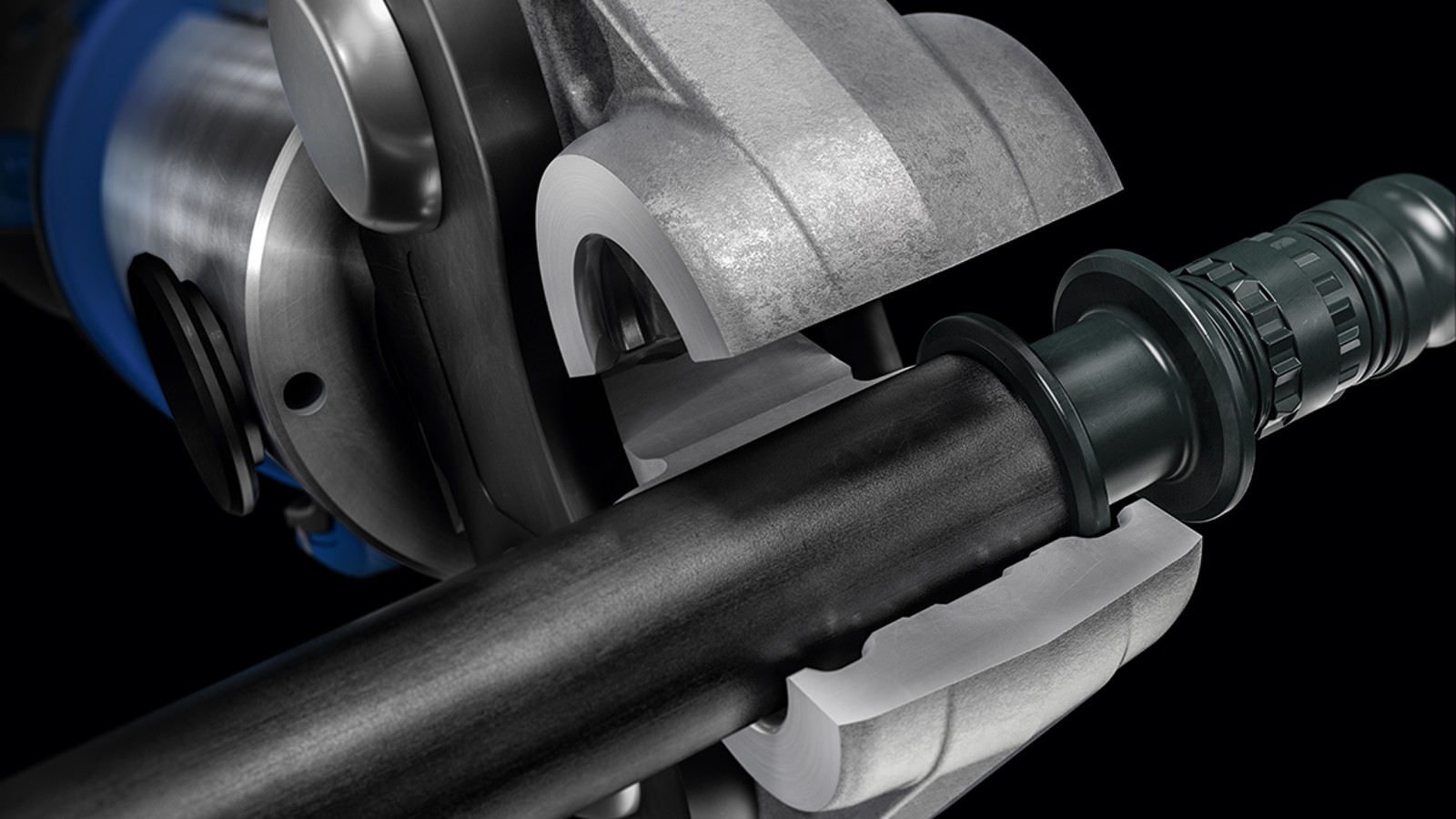

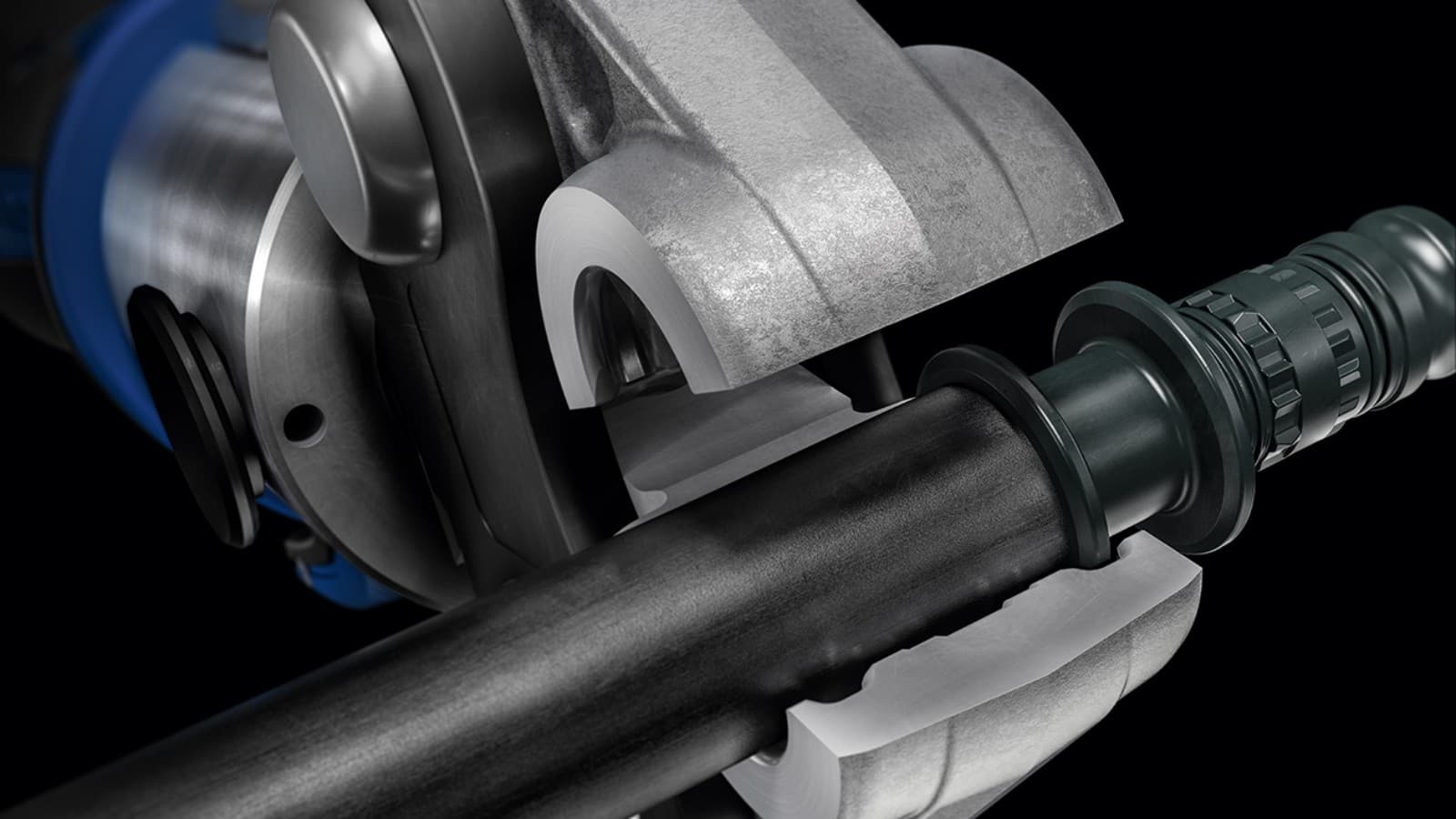

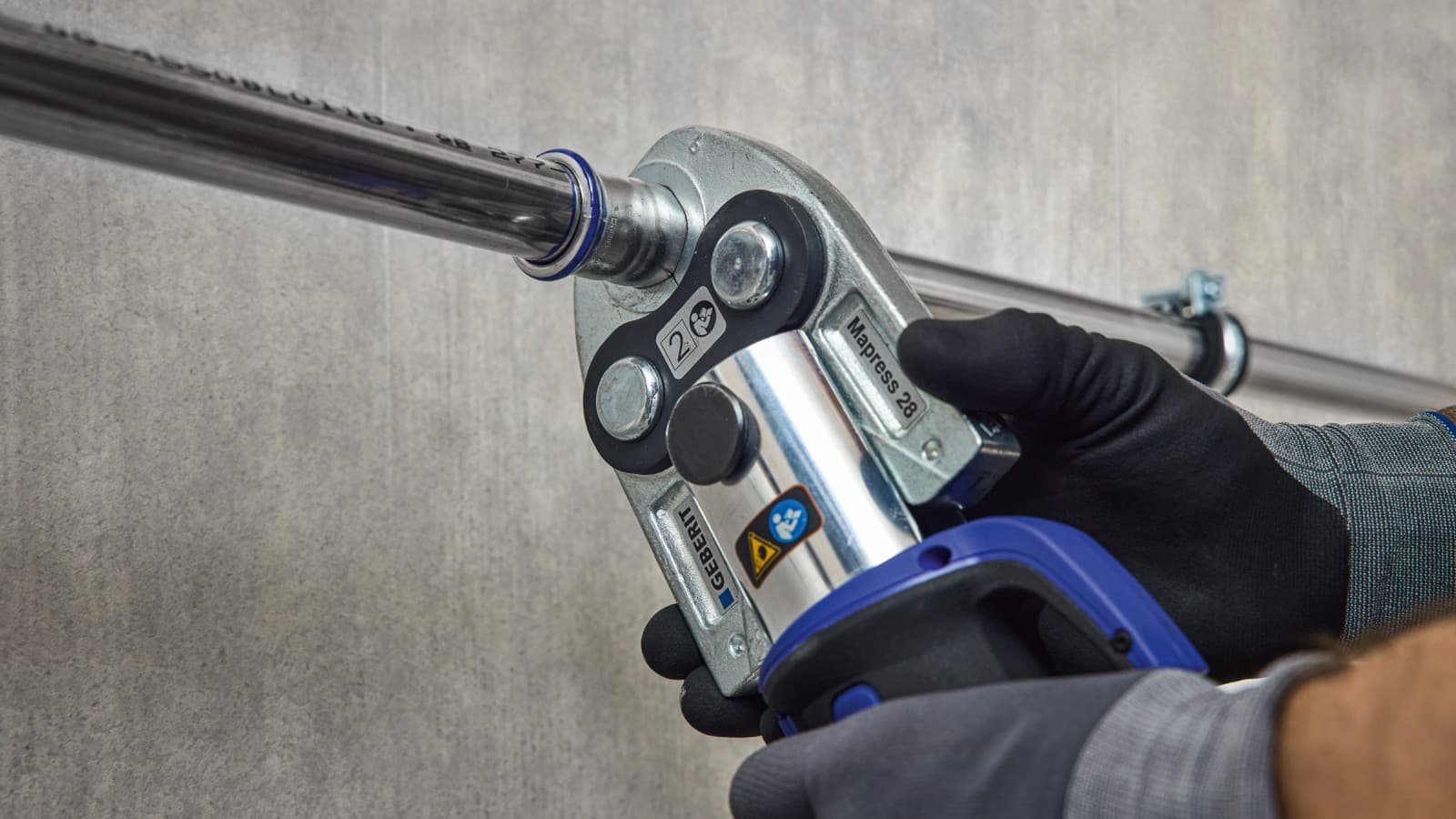

Geberitin puristusleuat pienikokoisten putkien puristamiseen

Geberitin kääntyvät puristusrenkaat

Puristusrenkaat ovat ihanteellinen ratkaisu Geberit Mapress -putkille kokoon d35 asti, erityisesti silloin, kun käytettävissä oleva tila on rajallinen.Kompaktit puristusrenkaat asetetaan suoraan liittimen ympärille, ja niitä voidaan kääntää jopa 180°, mikä helpottaa työskentelyä ahtaissa asennuskohteissa. Puristusrenkaat ovat yhteensopivia puristustyökalujen [1] ja [2] kanssa.

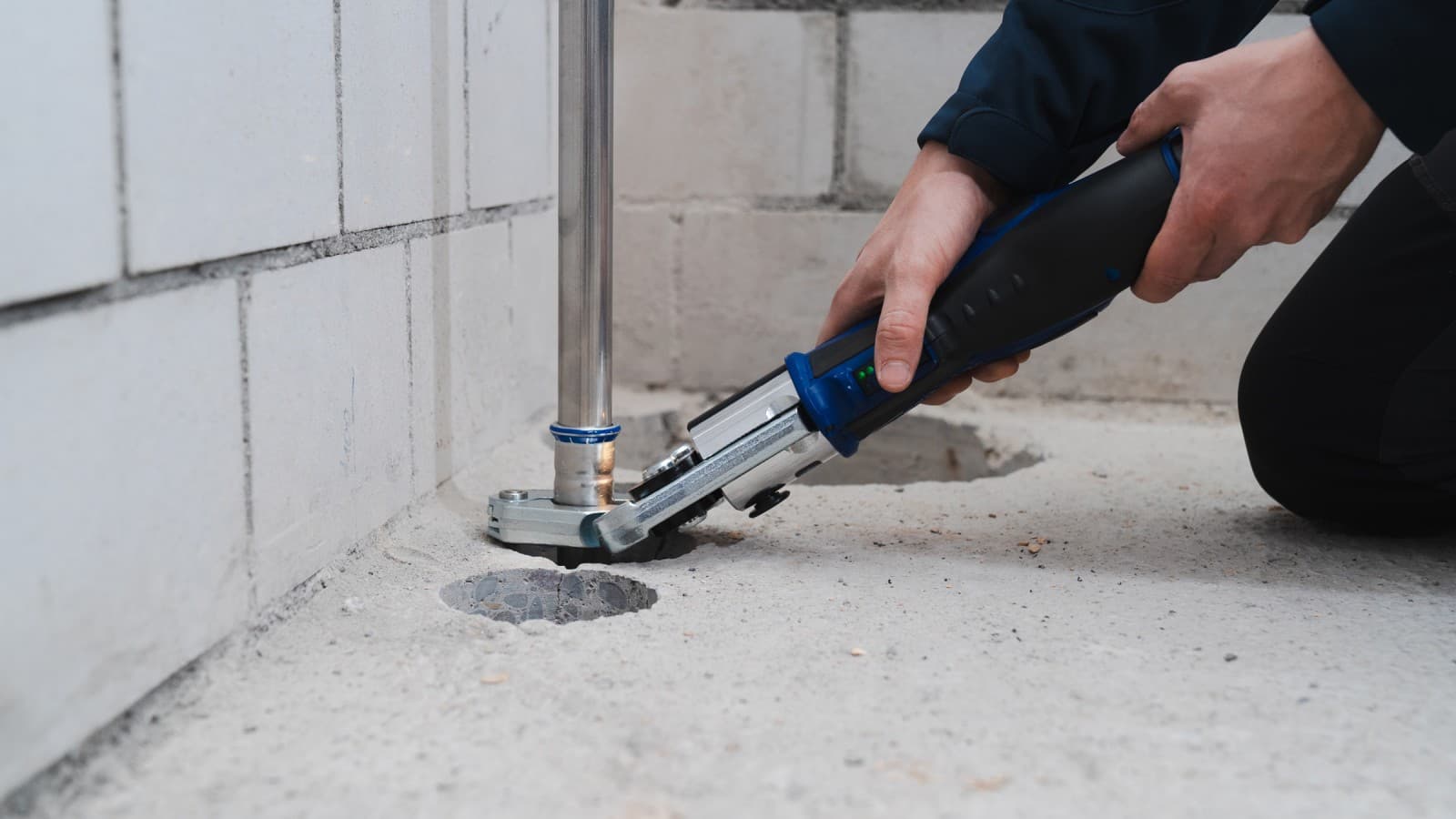

Luotettavaa puristamista myös ahtaissa asennuskohteissa

Puristuskaulukset suuret putkikoot – yksinkertaisesti ja turvallisesti

Puristuskauluksia käytetään puristusleukojen sijaan, kun puristetaan Geberit Mepla -putkia koosta d63 alkaen tai Geberit Mapress -putkia koosta d42 alkaen. Sisäänrakennettu salpamekanismi mahdollistaa puristuskauluksen turvallisen kiinnittämisen puristusliittimeen putken asennosta riippumatta. Tämän ansiosta käyttö on helppoa ja turvallista myös ahtaissa asennuskohteissa.

Geberitin puristuskaulukset ja adapterileuat edellyttävät säännöllistä huoltoa ja kunnossapitoa, jotta niiden luotettava toiminta voidaan varmistaa pitkällä aikavälillä.

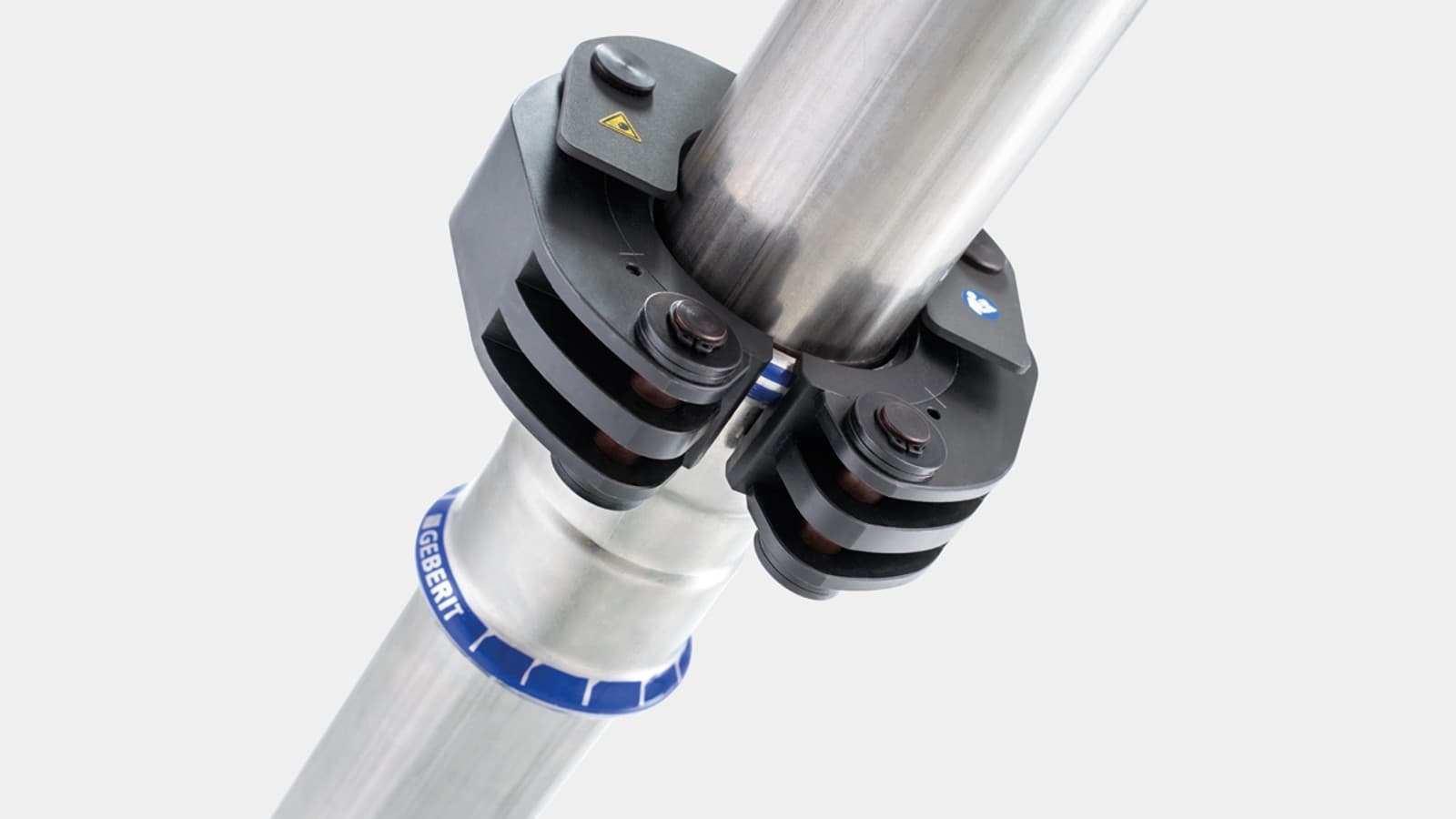

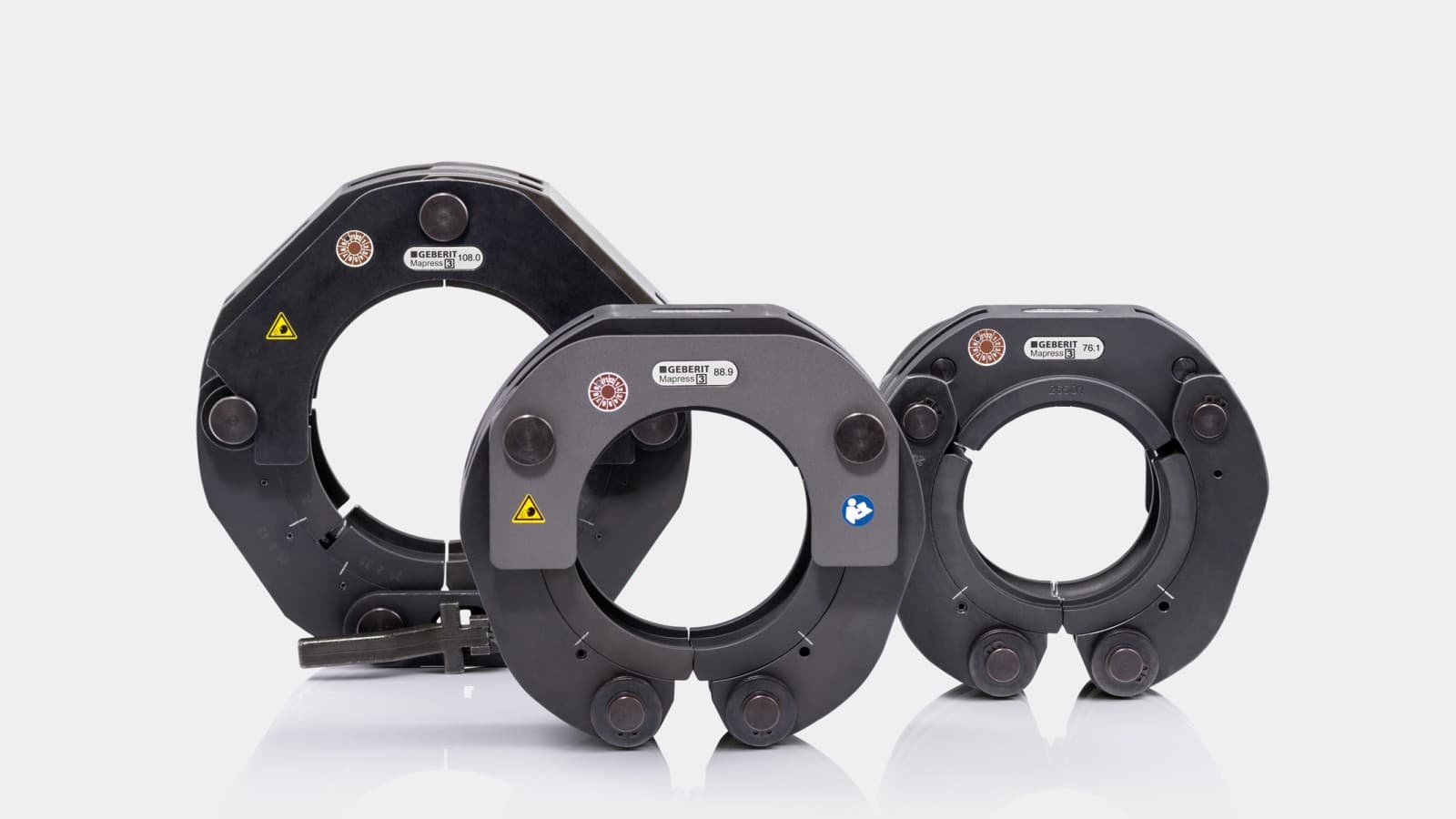

Geberitin puristuskaulukset sisäänrakennetulla salpamekanismilla mahdollistavat turvallisen ja vaivattoman asennuksen myös haastavissa työskentelyolosuhteissa

Puristuksen tarkastus

Geberit EST 5 – helppo ja luotettava tapa tarkistaa asennussyvyys

Geberit EST 5 -asennussyvyyden mittauslaite mahdollistaa puristettujen putkiliitosten asennussyvyyden nopean ja tarkan tarkistamisen työmaalla. Laite soveltuu putkikokojen d12-d108 mittaamiseen. Laite käyttää ultraäänitekniikkaa, joten mittaus voidaan suorittaa ilman mekaanista puuttumista liitokseen.

Integroitu näyttö kertoo välittömästi puristuksen jälkeen, täyttääkö asennussyvyys vaatimukset pysyvästi tiiviistä ja turvallisesta liitoksesta.

Edut:

Nopea ultraäänimittaus heti puristuksen jälkeen
Asennussyvyys näkyy selkeästi laitteen näytössä
Auttaa varmistamaan asennuksen laadun Geberitin ohjeiden mukaisesti

Yhteensopivat putkijärjestelmät:

Geberit Mapress Ruostumaton teräs
Geberit Mapress Therm
Geberit Mapress Kupari
Geberit Mapress Hiiliteräs

Jos tarvitset lisätietoja tai haluat käyttää näitä laitteita, ota yhteyttä..

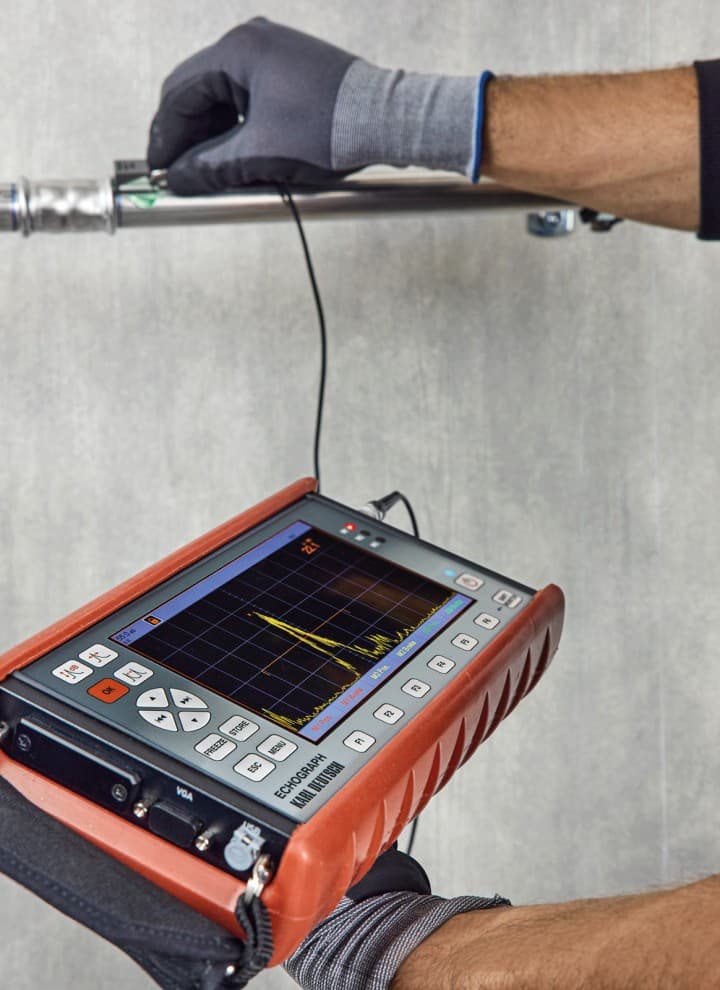

Geberit EST 5 mittaa puristetun liitoksen asennussyvyyden nopeasti ja luotettavasti ultraäänitekniikan avulla suoraan työmaalla

Koeponnistustulppa paineentestausta varten ennen käyttöönottoa

Huolto ja ylläpito

Geberit PowerTest

Geberit PowerTest tarjoaa nopean ja luotettavan tavan tarkistaa Geberitin puristusleukojen kunto. Tarkistus tehdään yksinkertaisesti puristamalla testikappale, minkä jälkeen tuloksesta näkee välittömästi, voidaanko puristusleukaa edelleen käyttää turvallisesti.

Testin toimintaperiaate vaihtelee järjestelmän mukaan:

Geberit Mapress- ja Geberit Mepla -järjestelmät: värin muuttuminen osoittaa, että puristusvoima on oikea.
Geberit FlowFit -järjestelmä: testikappaleessa näkyvä yhtenäinen viiva osoittaa, että puristusleuka toimii oikein.

Geberit PowerTest auttaa parantamaan työmaaturvallisuutta ja varmistamaan pysyvästi tiiviit liitokset Geberitin asennusohjeiden mukaisesti.

PowerTest-käyttöohje Geberit Mapress- ja Geberit Mepla -järjestelmille
PowerTest käyttöohje Geberit FlowFit -järjestelmälle

Geberit PowerTest Geberit FlowFit d16-d40 -järjestelmälle

Geberitin puristustyökalujen huoltopalvelu

Geberitin puristustyökaluille voidaan suorittaa vuosihuollot nopeasti ja ammattitaitoisesti Geberitin konehuollossa.

Katso yhteystiedot täältä

Katso kaikki tuotteet

Puristustyökalujen yhteensopivuus Maksimaalista turvallisuutta ja luotettavuutta

Yhteensopivuusluokat [1], [2], [2XL] ja [4] osoittavat, mitä puristustyökaluja voidaan käyttää turvallisesti ja luotettavasti tiettyjen puristusleukojen tai puristuskaulusten kanssa. Työkalulisäosat sopivat ainoastaan saman yhteensopivuusluokan laitteisiin.

Liitoskohdan selkeä yhteensopivuusmerkintä auttaa varmistamaan työkalujen oikean käytön ja liittimien luotettavan puristamisen Geberitin asennusohjeiden mukaisesti.

Merkintöjen avulla on lisäksi helppo tunnistaa, mitä putkikokoja kullakin yhteensopivuusluokalla voidaan käsitellä. Näin kaikki järjestelmän komponentit voidaan sovittaa yhteen oikein, mikä auttaa varmistamaan pysyvästi tiiviit ja luotettavat liitokset.

Avaa yhteensopivuustaulukko

Yleiskatsaus Geberit FlowFit -puristustyökalut

Puristustyökalut Geberit FlowFit -järjestelmälle

Geberit FlowFit -syöttöjärjestelmä mahdollistaa nopean ja yksinkertaisen asennuksen ilman jatkuvaa työkalujen vaihtamista.

Järjestelmän kaikki putkikoot voidaan asentaa käyttämällä vain kahta puristusleukaa.

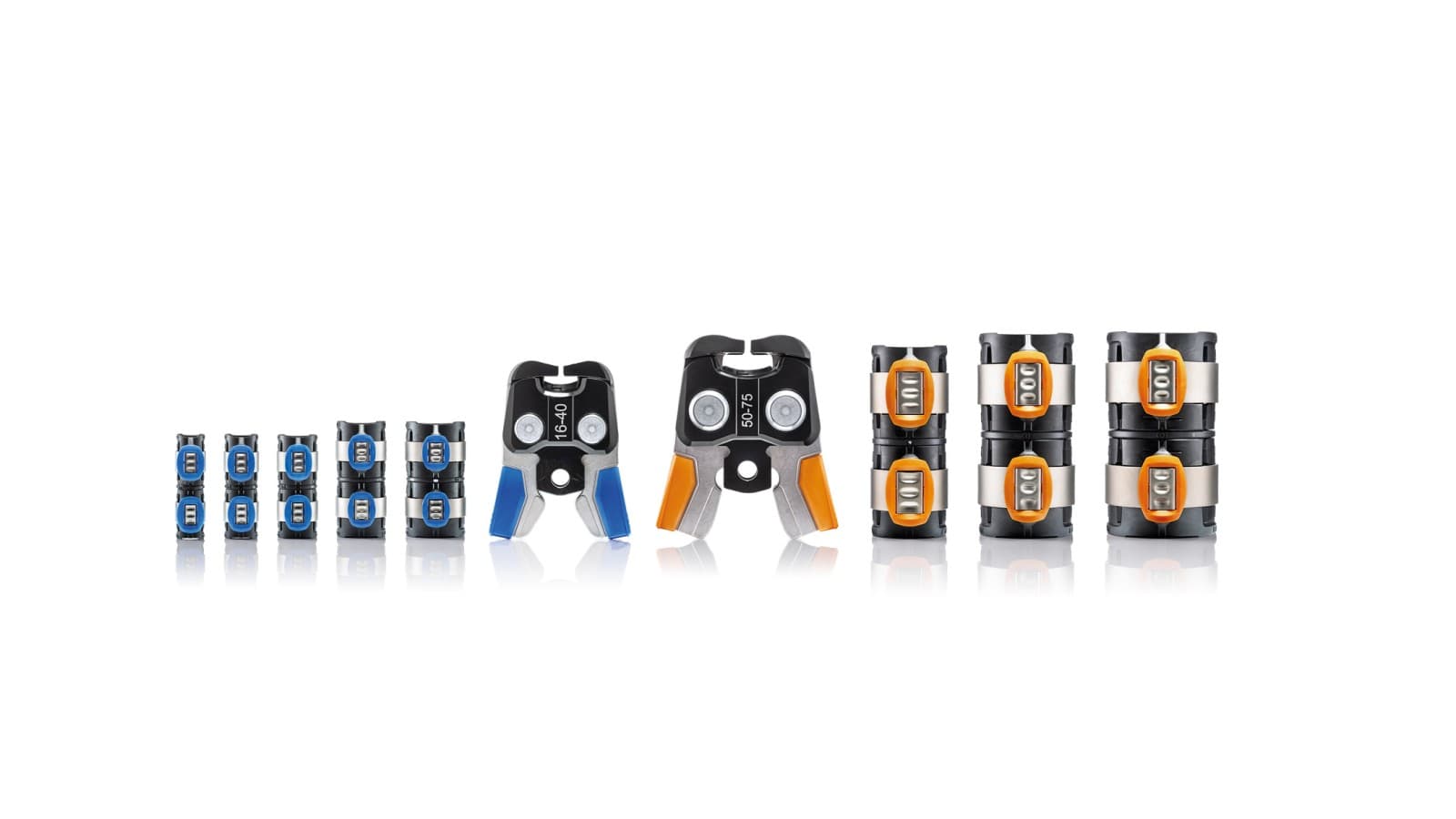

Tarvitset vain kaksi puristusleukaa eberit FlowFit -järjestelmän puristamiseen

Yleiskatsaus yhteensopivuudesta

	d16	d20	d25	d32	d40	d50	d63	d75
Geberit FlowFit -järjestelmän käsikäyttöiset puristuspihdit
Yhteensopivuus [1] Geberit ACO 103plus									Geberit FlowFit puristusleuka [1] sininen
Yhteensopivuus [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus									Geberit FlowFit puristusleuka [2] sininen
Yhteensopivuus [2] Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus									Geberit FlowFit puristusleuka [2] oranssi

Yleiskatsaus Geberit Mepla -puristustyökalut

Puristustyökalut Geberit Mepla -järjestelmälle

Geberit Mepla oli markkinoiden ensimmäinen komposiittiputkijärjestelmä, ja se on osoittanut luotettavuutensa käytännössä jo vuosien ajan.

Yleiskatsaus yhteensopivuudesta

	d16	d20	d26	d32	d40	d50	d63	d75
Geberit Mepla -järjestelmän käsikäyttöiset puristuspihdit
Yhteensopivuus [1] Geberit ACO 103plus									Geberit Mepla -puristusleuka [1]
Yhteensopivuus [2] Geberit MFP 2 -käsikäyttöiset puristuspihdit Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus									Geberit Mepla -puristusleuka [2]
Yhteensopivuus [2] Geberit MFP 2 -käsikäyttöiset puristuspihdit Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus									Geberit Mepla -puristuskaulus [2] Geberit ZB 203 tai ZB 203A -välileuka [2]

Yleiskatsaus Geberit Mapress -puristustyökalut

Puristustyökalut Geberit Mapress -järjestelmälle

Geberit Mapress on jo sukupolvien ajan auttanut LV-asentajia siirtymään monimutkaisista liitostekniikoista yksinkertaisiin ja turvallisiin puristusliitoksiin.

Yleiskatsaus yhteensopivuudesta

	d12	d15	d18	d22	d28	d35	d42	d54	d66.7	d76.1	d88.9	d108
Yhteensopivuus [1] Geberit ACO 103plus													Geberit Mapress -puristusleuka [1]
Yhteensopivuus [2] Geberit MFP 2 -käsikäyttöinen puristustyökalu Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus													Geberit Mapress -puristusleuka [2]
Yhteensopivuus [2] Geberit MFP 2 - käsikäyttöinen puristustyökalu Geberit ACO 203plus Geberit ECO 203 Geberit EFP 203 Geberit ACO 203XLplus													Geberit Mapress -puristuskaulus [2] [3] Geberit ZB 203 tai ZB 203A -välileuka [2]
Yhteensopivuus [2XL] Geberit ACO 203XLplus													Geberit Mapress - puristuskaulus [2XL] / [3] Geberit Mapress ZB 221 / ZB 222 -välileuka [2XL] Huomioi: Kokoluokan d108 puristus suoritetaan kaksivaiheisesti. Toinen puristusvaihe tehdään Geberit Mapress ZB222 [XL] -välileuan avulla.
Yhteensopivuus [4] Geberit Compact CP700G													Geberit -puristussylinteri [4] välileuan [4] kanssa
Yhteensopivuus [2] Geberit Compact CP700G													Geberit -puristussylinteri [2] Geberit -puristusleuan [2] kanssa

Uudet puristuslaitteet ja akut

Uudet puristuskoneet Geberit ACO 103plus, ACO 203plus ja ACO 203XLplus, jossa Bluetooth ®

Geberit ACO 203Plus- ja ACO 203XL -puristuskoneisiin tarkoitetuilla uusilla 5 Ah:n akuilla saadaan aikaan kolme puristusta enemmän (mitta enintään d108) verrattuna 1,8 Ah:n akkuihin.

Huoltovapaat puristusleuat ovat olleet vuodesta 2018 lähtien saatavilla kaikkiin syöttöputkijärjestelmien Geberit-puristusjärjestelmiin; yhteensopivuudet [1] ja [2].

Geberit työkalut Katso tekniset tiedot tuotetietojen takaa

Kuva Käsikäyttöiset puristustyökalut - GEBERIT

Geberit FlowFit -puristuspihdit

Käsikäyttöiset puristustyökalut

Kuva Puristustyökalujen yhteensopivuus [1] - GEBERIT

Geberit Mapress -puristusleuka [1]

Puristustyökalujen yhteensopivuus [1]

Käsikäyttöiset Geberit Mepla -puristuspihdit

Käsikäyttöiset puristustyökalut

Katso kaikki tuotteet

Kysymyksiä? Autamme mielellämme

Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.

Ota yhteyttä

Usein kysytyt kysymykset syöttöjärjestelmien työkaluista

Voinko käyttää Geberitin syöttöjärjestelmien kanssa myös muiden valmistajien työkaluja?

Muiden valmistajien puristustyökaluja voidaan käyttää yhteensopivuusluettelon mukaisesti.Geberitin omat työkalut sekä Geberit-tuotemerkinnällä varustetut puristuslisäosat on kuitenkin suunniteltu erityisesti kyseisille Geberit-järjestelmille, ja niitä saa käyttää vain näiden järjestelmien kanssa.

Muiden valmistajien yhteensopivat työkalut Geberit FlowFit, Geberit Mepla ja Geberit Mapress -järjestelmien kanssa (englanninkielinen)

Mitä tarkoittavat huoltovapaat puristusleuat?

Huoltovapailla puristusleuoilla tarkoitetaan sitä, että käyttäjä voi suorittaa niiden säännöllisen tarkastuksen, toimintakokeen ja kunnon seurannan itse Geberit PowerTestin avulla.

Voinko käyttää myös Geberitin puristustyökalujen vanhempia versioita?

Kyllä. Geberitin puristuslisäosat ovat taaksepäin yhteensopivia puristustyökalujen vanhempien mallien kanssa saman yhteensopivuusluokan sisällä.
