Geberit Mapress CuNiFe Putkistojärjestelmä merivesipitoisiin sovelluksiin
Erikoistunut merivesisovelluksiin
Laivanrakennuksessa ja teollisuudessa olosuhteet ovat äärimmäiset. Näissä ympäristöissä putkistojärjestelmiltä vaaditaan paitsi luotettavaa toimintaa myös turvallisuutta ja pitkäaikaista kestävyyttä.
Geberit Mapress CuNiFe -järjestelmän kupari-nikkeli-rauta-seos on osoittautunut erityisen tehokkaaksi merivettä kuljettavissa putkistoissa erinomaisen korroosionkestävyytensä ansiosta.
Laaja puristusliitostekniikkaan perustuva putkistojärjestelmämme kattaa järjestelmäputket ja liittimet eri tiivisterengasvaihtoehdoilla.
Tärkeimmät käyttökohteet ja käyttöalueet
Suora kosketus meriveteen laivanrakennussovelluksissa, kuten öljy- ja kaasulautoilla, asettaa erittäin korkeat vaatimukset korroosionkestävyydelle. Juuri näissä käyttökohteissa Geberit Mapress -järjestelmä osoittaa vahvuutensa monipuolisuutensa ansiosta.
Pissivesi
Geberit Mapress CuNiFe soveltuu pilssiveden pumppaamiseen ja sen johtamiseen erottimiin käsittelyä varten.

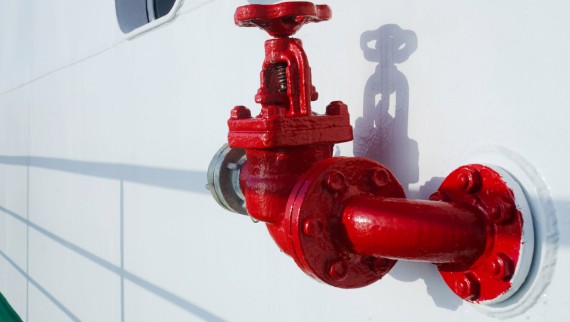

Sammutusvesiputkistot
Geberit Mapress CuNiFe soveltuu erinomaisesti sekä märkiin että kuiviin sprinklerijärjestelmiin ja sammutusvesiputkistoihin meriteollisuuden sovelluksissa.
Merivesiputkistot
Korroosionkestävät CuNiFe-putket ja -liittimet soveltuvat monipuolisiin merivesisovelluksiin, kuten jäähdytysjärjestelmiin, painolastivesijärjestelmiin sekä suolanpoistolaitoksiin.
Saniteettiputkistot
Risteilyaluksilla WC-järjestelmien veden syöttöön ja uima-altaiden täyttöön käytettävä merivesi voidaan johtaa Geberit Mapress CuNiFe -putkistojärjestelmällä.
Putkistojärjestelmät laivanrakennukseen
Geberit Mapress CuNiFe -järjestelmän lisäksi Geberitin valikoimaan kuuluu myös muita
Tarjoamme lisäksi laajan valikoiman käyttövesi- ja viemäröintiratkaisuja eri teollisuudenalojen ja sovellusten tarpeisiin.
Geberit Mapress CuNiFe - yleiskatsaus
Tiedot
Valikoiman yleiskatsaus
- 11 nimelliskokoa d12 - d108
- Materiaali: CuNi10Fe1.6Mn (2.1972.11)
- Noim 500 liitintä
- CuNiFe 2.1973 järjestelmäputket
Mitat
Saatavana olevatkoot
| Nimellismitta (DN) | Mitat d x s (mm) |
|---|---|
| 12 | 15.0 x 1.0 |
| 20 | 22.0 x 1.0 |
| 20 | 22.0 x 1.5 |
| 25 | 28.0 x 1.5 |
| 32 | 35.0 x 1.5 |
| 40 | 42.0 x 1.5 |
| 50 | 54.0 x 1.5 |
| 65 | 76.1 x 2.0 |
| 80 | 88.9 x 2.0 |
| 100 | 108.0 x 2.0 |
Liittimet
Saatavana olevat liittimet

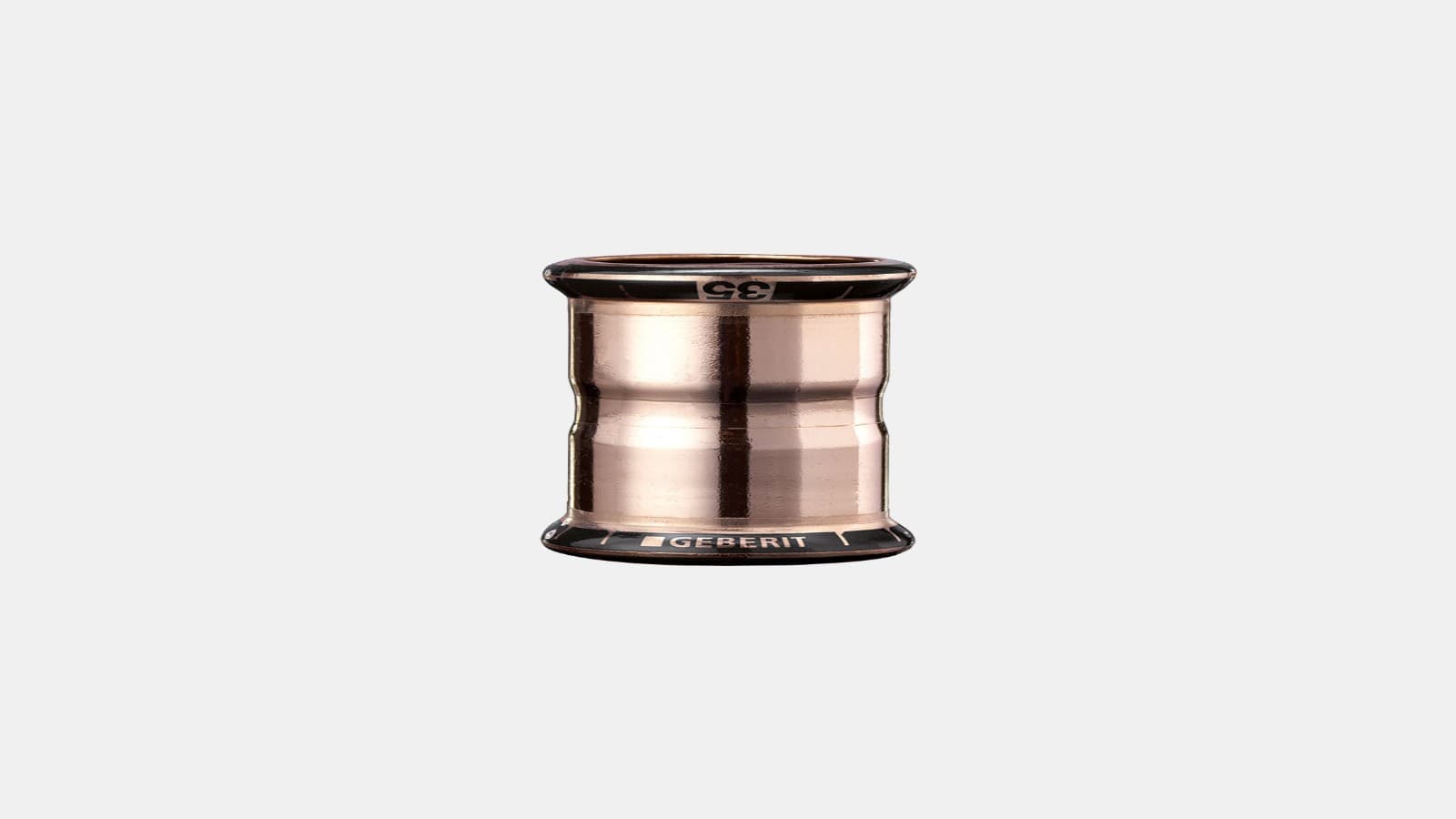

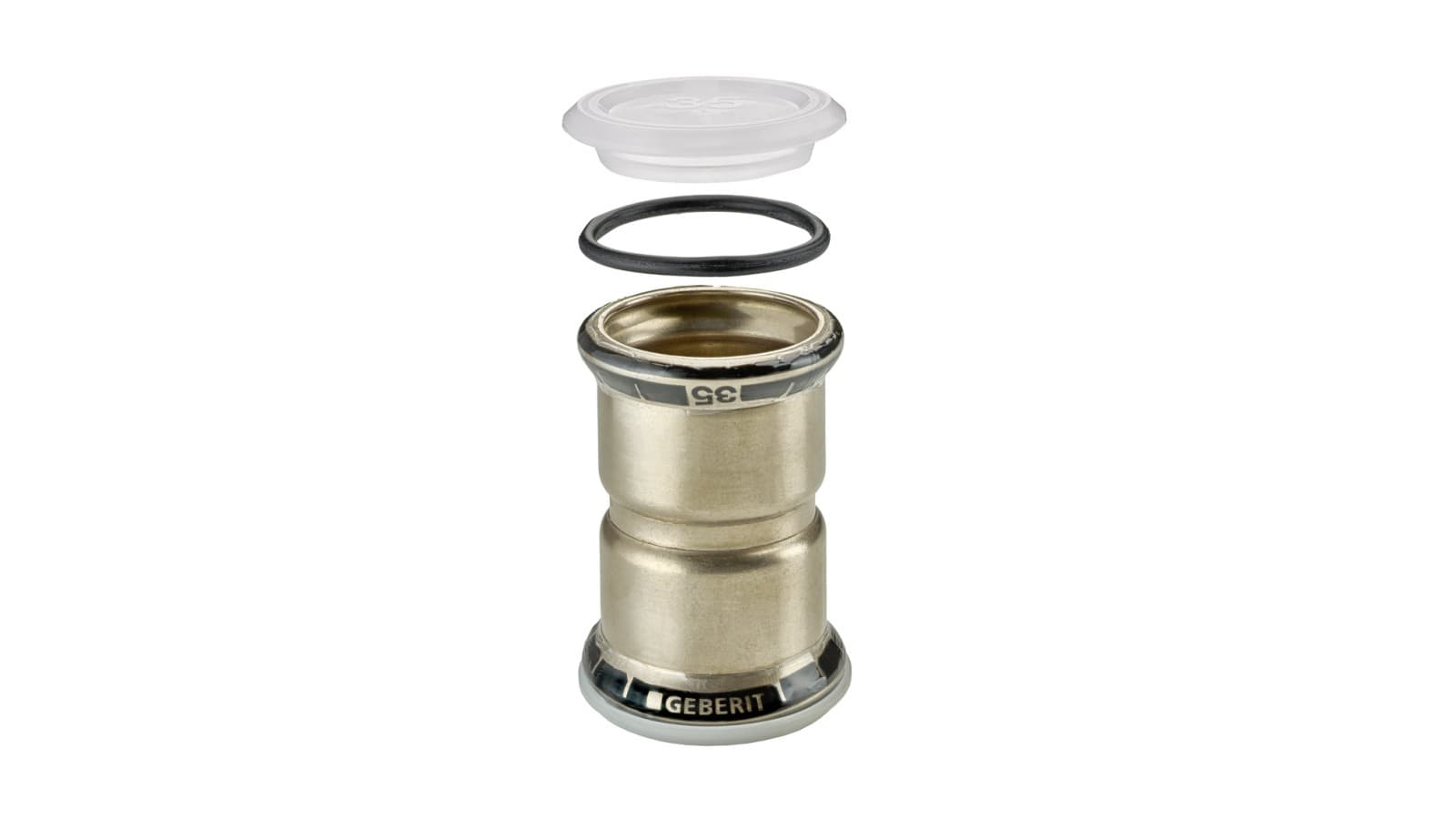

Geberit Mapress CuNiFe -liittimet
- Geberit Mapress CuNiFe -liittimet ja -putket kupari-nikkeli-rautaseoksesta
- Musta puristusindikaattori osoittaa, että materiaali on CuNiFe
- Mitat on painettu puristusindikaattoriin
- Puristamattomat liitokset eivät ole tiiviitä, ja ne havaitaan välittömästi painekokeessa
- Suojatulppa estää liittimen likaantumisen
- Soveltuu erityisesti laivanrakennukseen tai kosketukseen meriveden kanssa

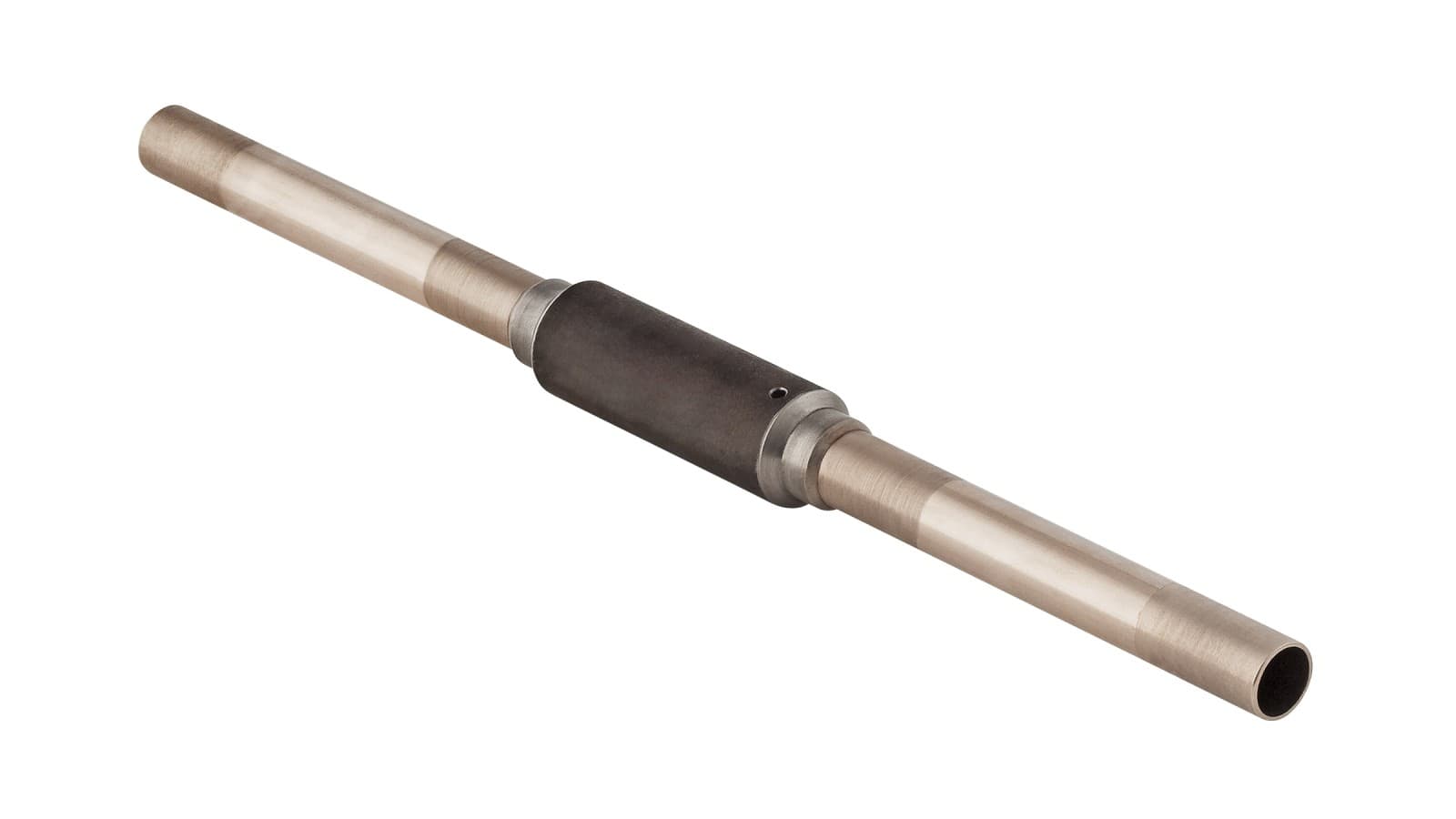

Geberit Mapress CuNiFe -kansi- ja laipioläpivienti
In shipbuilding, a bulkhead and deck passing is especially important because it ensures that cables, pipes and transmission lines can be routed through bulkheads (partition walls) and decks (tween-deck) without effecting the ship’s structural integrity or fire protection.
Laivanrakennuksessa laipio- ja kannen läpiviennit ovat erityisen tärkeitä, sillä niiden avulla kaapelit, putkistot ja siirtolinjat voidaan johtaa laipioiden (väliseinien) ja kansirakenteiden läpi heikentämättä aluksen rakenteellista eheyttä tai paloturvallisuutta.
- Hitsattava suojaputki
- PSuojaputki EN 1.0039 -teräksestä, pinnoitettu
- Saatavana koot d15 - d108
Tiivisteet
Saatavana olevat tiivisteet
Tiivisterenkaiden käytössä tulee noudattaa sovelluksien yleiskatsauksessa annettuja ohjeita.

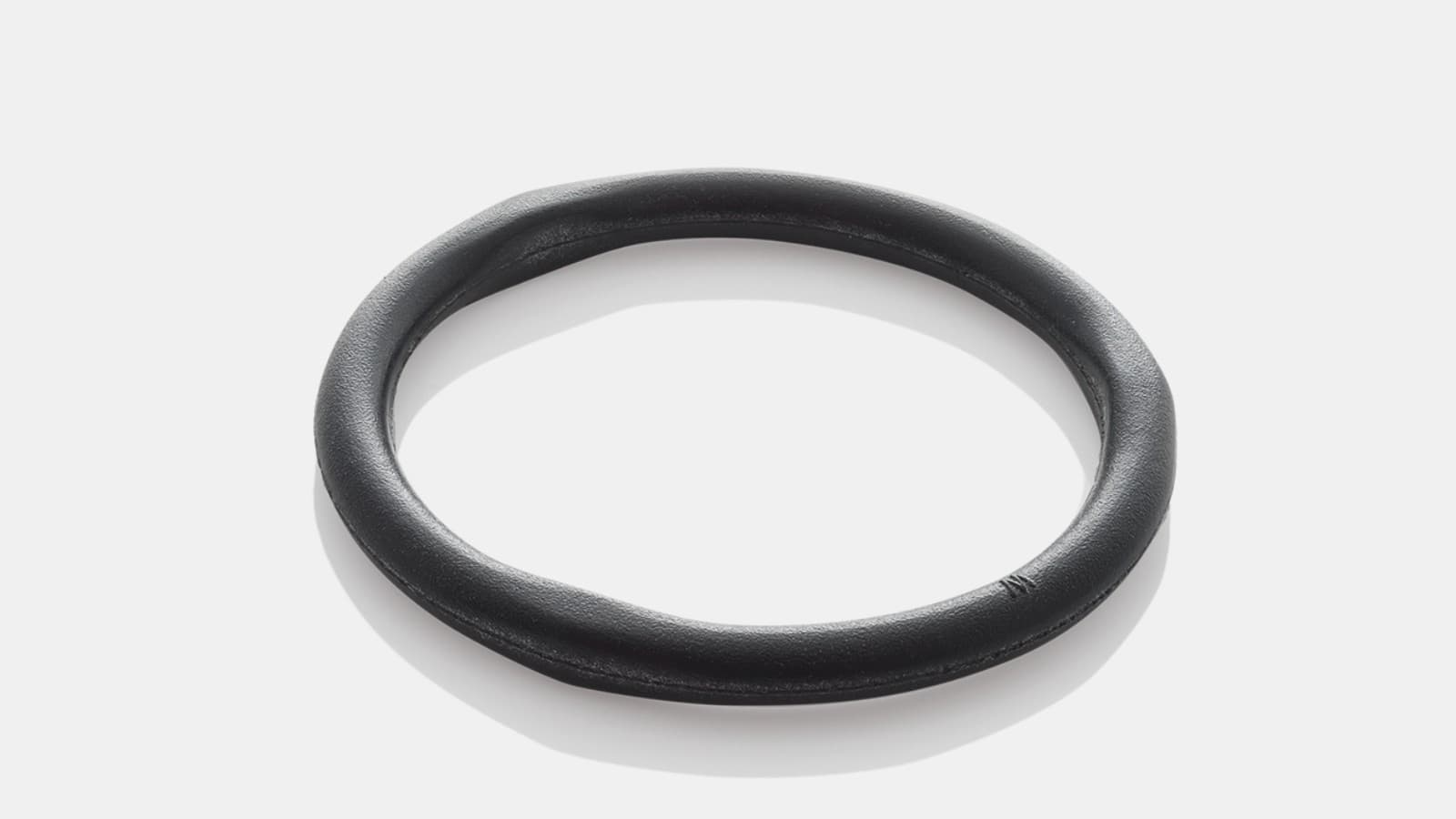

Geberit Mapress CuNiFe -järjestelmän käyttökohteet mustalla CIIR-tiivisterenkaalla
Nestemäiset aineet:
- Jäähdytysvesi ilman jäätymisenestoainetta (0 - 100 °C)
- Jäähdytysvesi jäätymisenestoaineellat (-30 - 120 °C)
- Harmaa- ja jätevesi, jonka pH-arvo on > 6,0
- Merivesi (0 - 100 °C)
- Sammutusvesi (märkä)
- Sprinkleri (märkä)
- Kemikaalit ja tekniset nesteet
Kaasumaiset aineet:
- Paineilma (öljyn puhtausluokka 0–3)
- Alipaine
Järjestelmäputket
Geberit Mapress CuNiFe -järjestelmäputkivalikoima

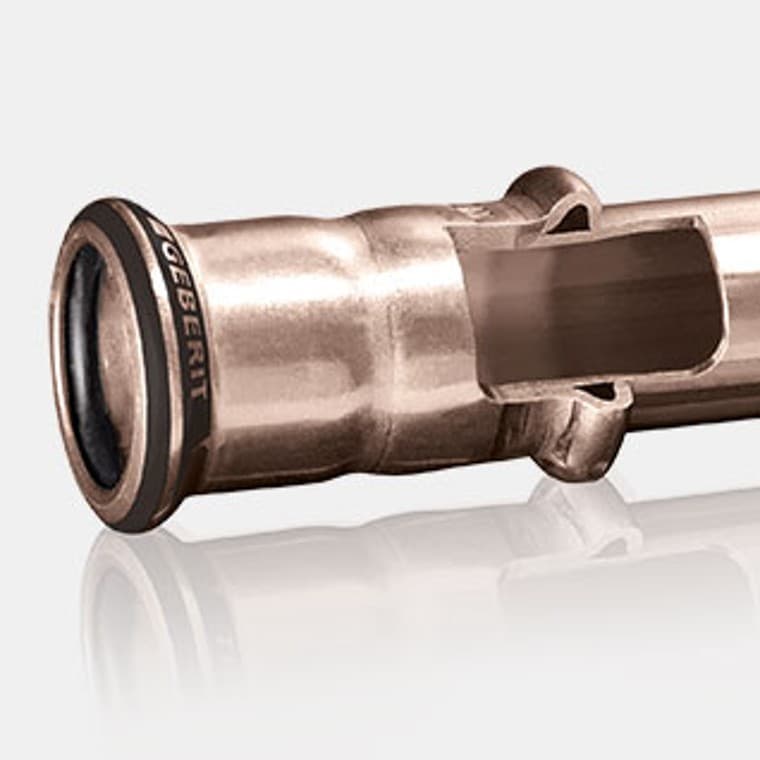

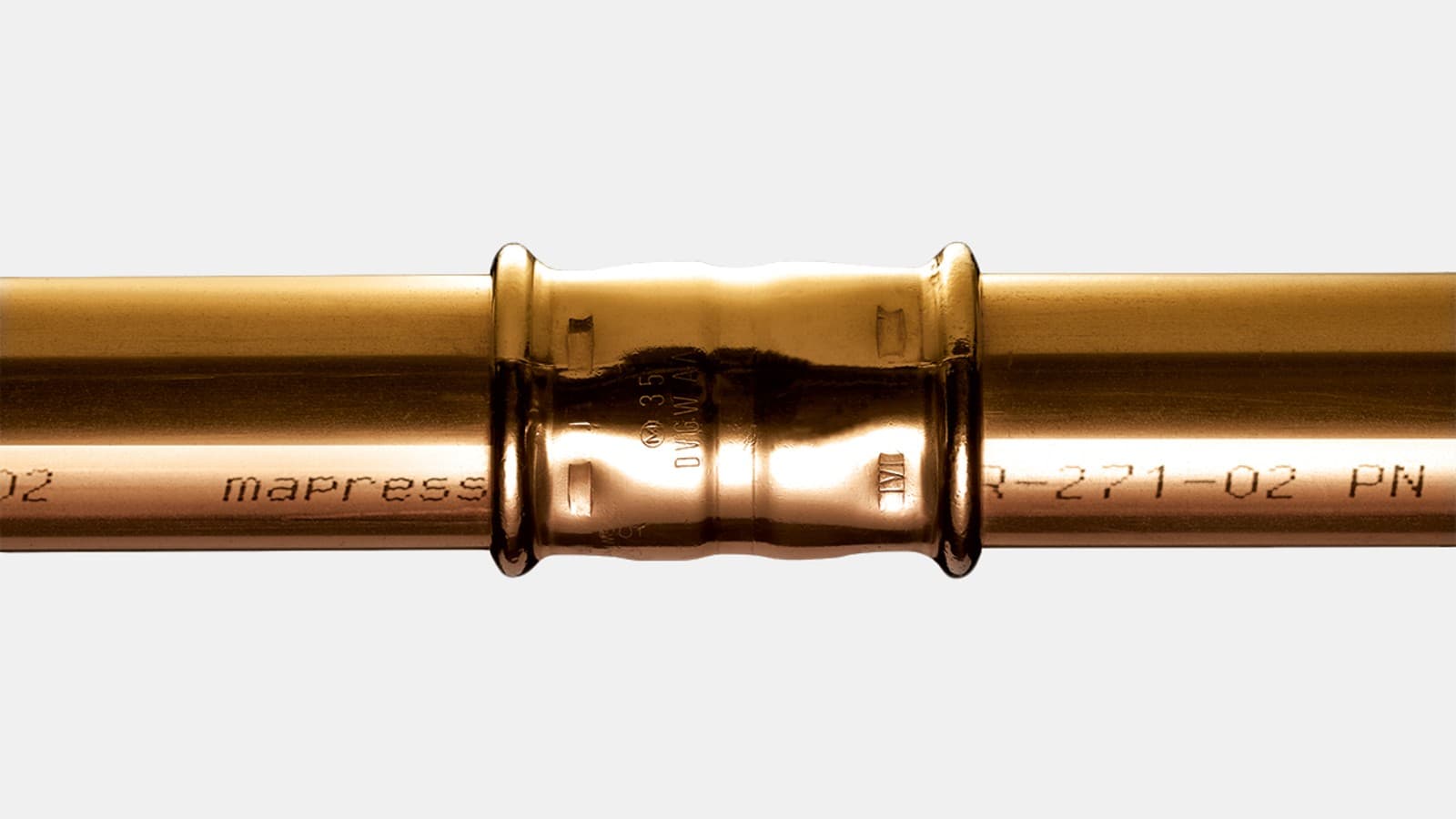

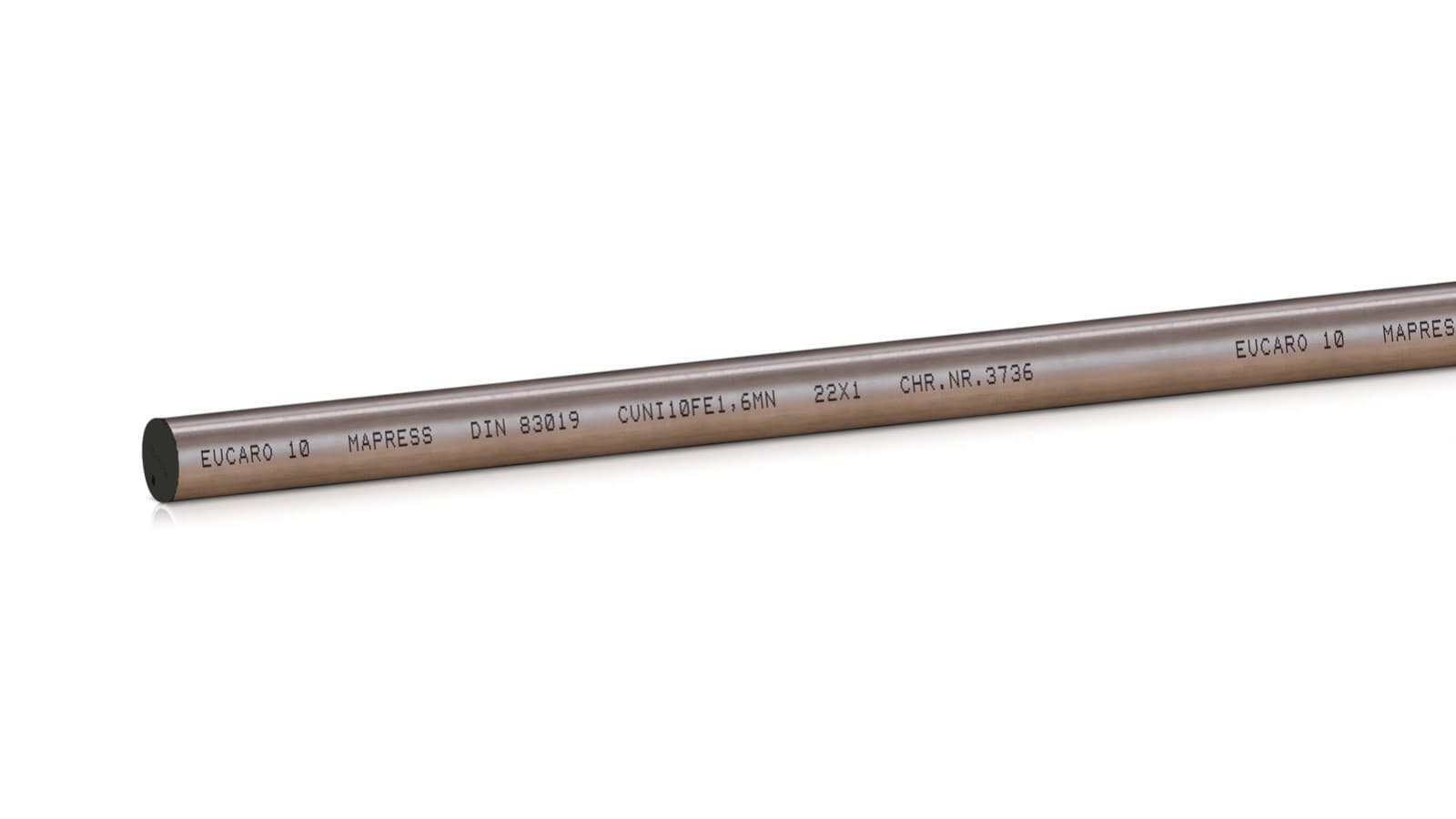

Geberit Mapress CuNiFe -järjestelmäputket
- Erinomainen korroosionkestävyys etenkin meriveden osalta
- Putken pään mustat suojatulpat pitävät pölyn ja lian poissa
- Putkien erityinen lämpökäsittely ja mekaaninen käsittely luovat laadukkaan ja yhtenäisen materiaalirakenteen
Ympäristöselosteet
Ympäristöselosteet (EPD)
Ympäristöselosteet (EPD) lisäävät läpinäkyvyyttä ja mahdollistavat tuotteiden vertailun niiden ympäristövaikutusten perusteella.
EPD:t ovat saatavilla Geberit Mapress CiNiFe -putkille:
Asennus
Pikaopas asennukseen
Geberit tarjoaa kattavan valikoiman puristustyökaluja, -leukoja ja -kauluksia Geberit Mapress -putkien ja -liittimien asentamiseen.
Huomioi: Geberit Mapress d12–d88.9 -järjestelmän asennusprosessi poikkeaa Geberit Mapress d108 -järjestelmän asennuksesta.
Referenssit
Geberit Turkin merituulessa
Laivanrakennusala kukoistaa Turkissa. Geberit Mapress CuNiFe -järjestelmä tarjoaa tähän loistavat edellytykset.
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Usein kysytyt kysymykset Geberit Mapress CuNiFe
Miksi CuNiFe-seosta käytetään erityisesti laivanrakennuksessa?
CuNiFe soveltuu erinomaisesti laivanrakennukseen, koska kupari-nikkeli-rauta-seoksella on alhainen korroosioalttius, mikä tekee siitä erittäin kestävän merivedelle.
Mitä CuNiFe tarkoittaa?
CuNiFe tarkoittaa kupari-nikkeli-rauta -seosta, joka tarjoaa erinomaisen korroosionkestävyyden – erityisesti merivesiympäristöissä.
Voiko Geberit Mapress CuNiFe -järjestelmää yhdistää muihin materiaaleihin?
Geberit Mapress CuNiFe -järjestelmän yhdistämistä muihin materiaaleihin ei suositella.
Kuinka helppoa CuNiFe on asentaa ja huoltaa ahtaissa olosuhteissa, joissa turvallisuusvaatimukset ovat korkeat?
Geberit Mapress CuNiFe on helppo asentaa puristusliitostekniikan ansiosta. Puristusliitokset eivät edellytä hitsausta, mikä vähentää merkittävästi paloturvallisuuteen liittyvien erityistoimenpiteiden tarvetta.
CuNiFe-putkisto voidaan asentaa myös ahtaisiin tiloihin Geberitin käytännöllisten puristustyökalujen avulla.
Mitä hyväksyntöjä Geberit Mapress CuNiFe -järjestelmällä on merikäytössä?
Geberit Mapress CuNiFe täyttää kansainväliset standardit, ja sillä on johtavien luokituslaitosten hyväksynnät, kuten ABS, Bureau Veritas, China Classification Society, ClassNK, DNV, Lloyd’s Register ja RINA. Tämä takaa luotettavan käytön maailmanlaajuisesti.
Tutustu samankaltaisiin tuotteisiin
Geberit Mapress ruostumaton teräs
Geberit Mapress ruostumaton teräs (josta monesti käytetään nimitystä haponkestävä teräs) soveltuu moniin kohteisiin käyttöveden syötöstä monitahoisiin teollisuuslaitoksiin.

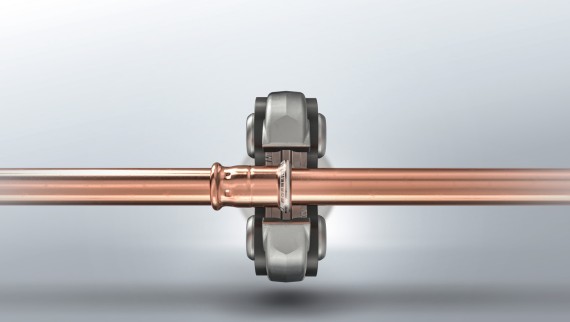

Geberit Mapress kupari
