Geberit Mapress Kupari Vankka klassikko ilman hitsausta
Klassikko
Turvallinen käsittely ilman avotulta

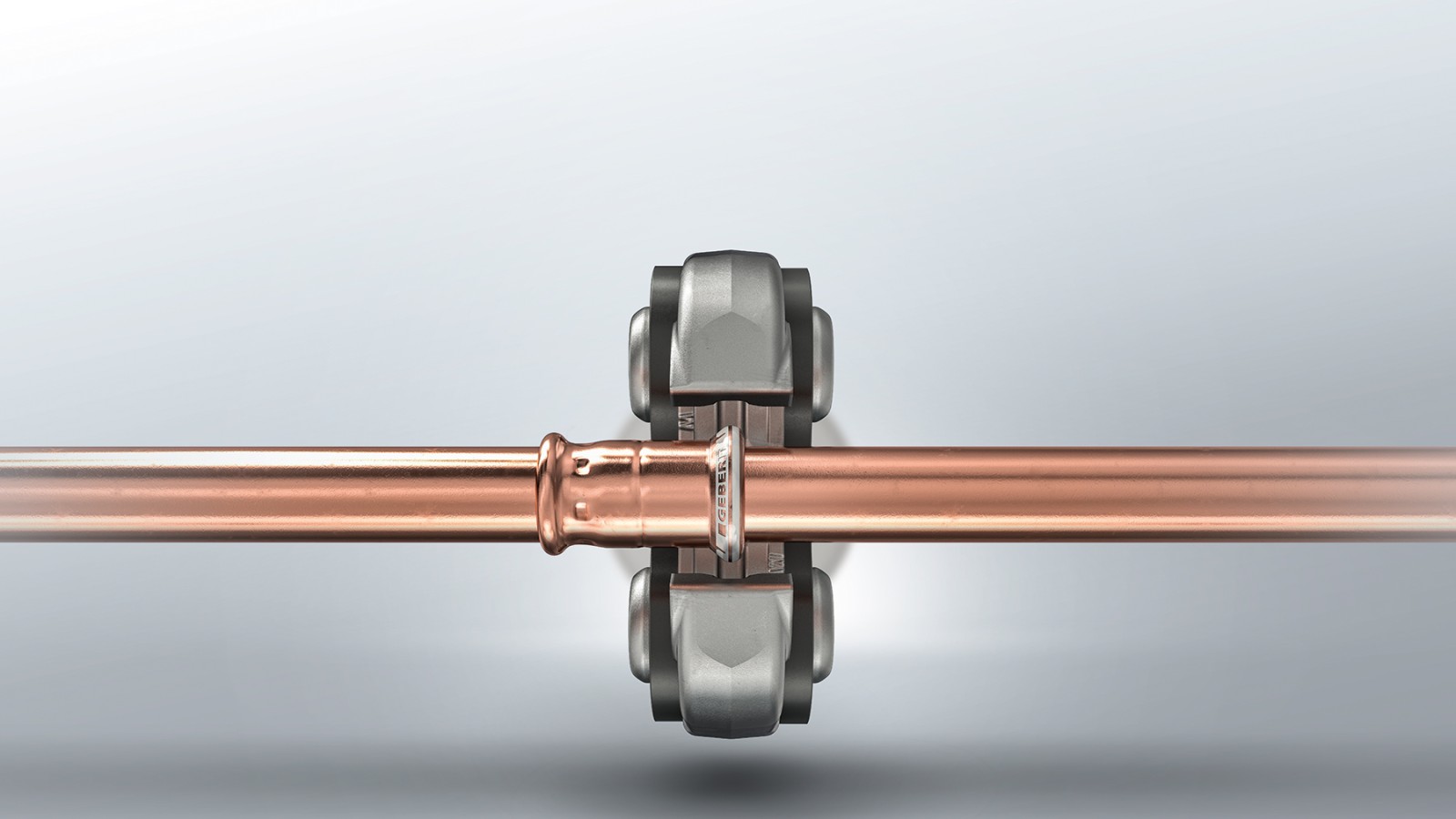

Monet LV-asentajat luottavat edelleen kupariin. Geberit Mapress -kupariputkien puristaminen on vaivatonta. Syöttöjärjestelmän käsittely on nopeaa ja varmaa, sillä sitä ei tarvitse juottaa.
Mapress Kupari -järjestelmällä on STF-hyväksyntä.
Kuparista valmistettujen Geberit Mapress -tuotteiden käyttökohteet
- Käyttövesi
- Lämmitys
- Teollisuus
Monta hyvää syytä valita Geberit Mapress kupari
Valikoima
Mitat
Geberit-yhtiön kuparituotevalikoimassa on ainoastaan liittimiä. Ne sopivat seuraaviin vakiokupariputkiin. Geberit suosittelee käyttämään standardin DIN EN1057 mukaisia kupariputkia.
| Nimellismitta (DN) | Mitat d x s (mm) | Standardin EN 1173 mukainen sallittu putken lujuus | ||
|---|---|---|---|---|
| R220 (pehmeä) | R250 (puolikova) | R290 (kova) | ||
10 | 12,0 x 0,8 * | X | X | X |
| 12,0 x 1,0 | X | X | X | |
| 12 | 15,0 x 1,0 | X | X | X |
| 15 | 18,0 x 1,0 | X | X | X |
| 20 | 22,0 x 1,0 | X | X | X |
25 | 28,0 x 1,0 * | X | X | |
| 28,0 x 1,5 | X | X | ||
32 | 35,0 x 1,2 * | X | ||
| 35,0 x 1,5 | X | |||
40 | 42,0 x 1,2 * | X | ||
| 42,0 x 1,5 | X | |||
50 | 54,0 x 1,5 * | X | ||
| 54,0 x 2,0 | X | |||
| 65 | 76,1 x 2,0 | X | ||
| 80 | 88,9 x 2,0 | X | ||
| 100 | 108,0 x 2,0 | X | ||
* Hyväksymistestejä toteutetaan parhaillaan.
Geberit ei toimita kupariputkia. Seuraavat toimitustavat ovat yleisiä:
- R220: kiepit
- R250: putket
- R290: putket
Liittimet

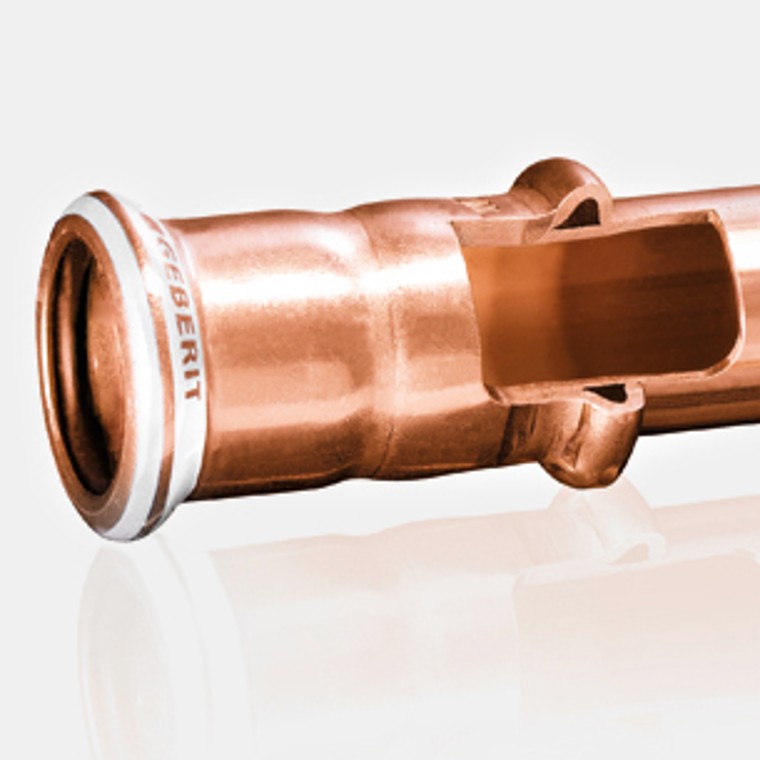

Geberit-kupariliittimet
- Cu-DHP-seos

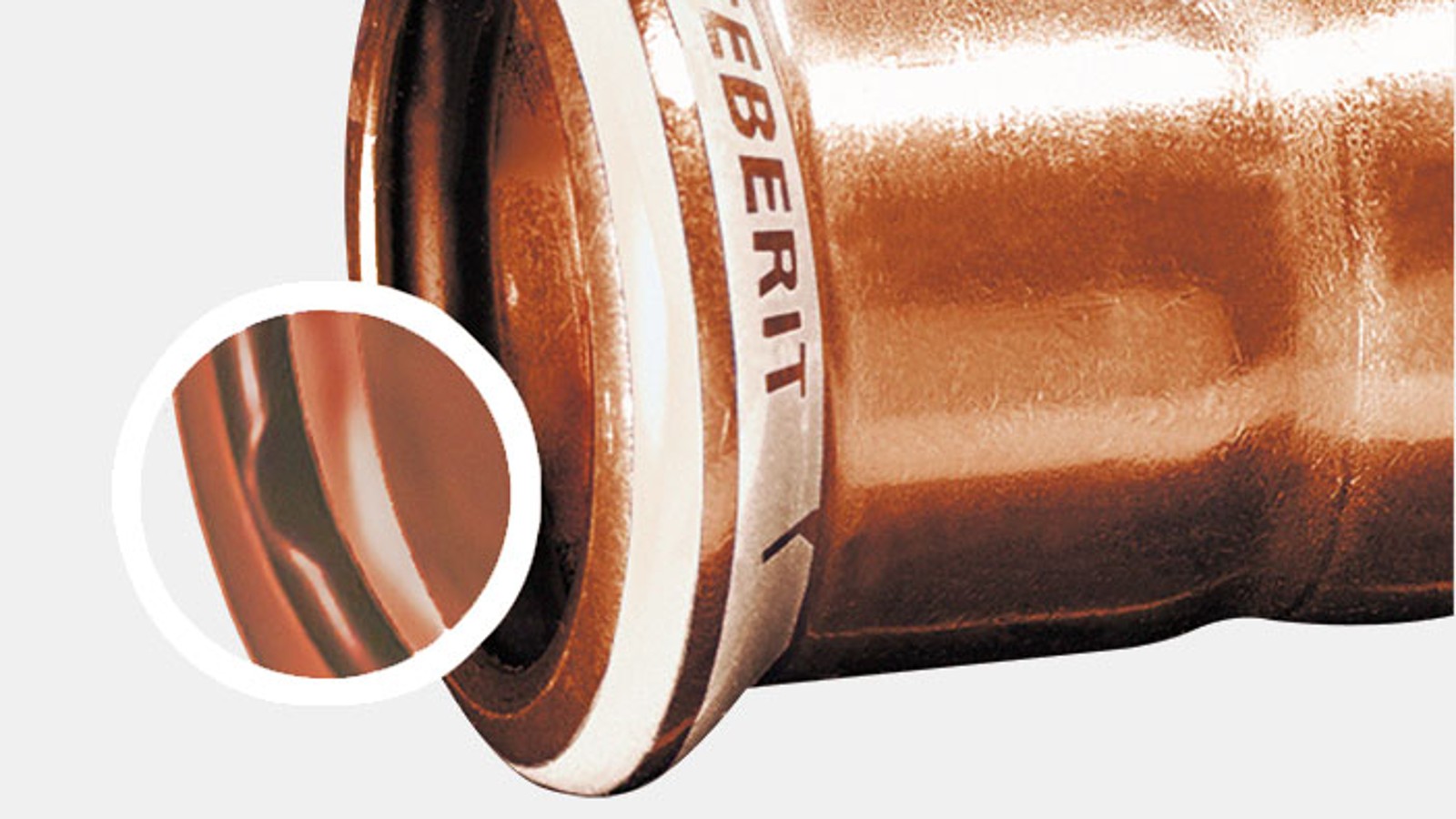

- Valkoinen puristusindikaattori osoittaa, onko liitin puristettu asianmukaisesti
- Valkoinen puristusindikaattori osoittaa, että materiaali on kupari
- Mitat on painettu puristusindikaattoriin
- Suojatulppa estää liittimen likaantumisen
- Voidaan yhdistää muiden Geberit-syöttöjärjestelmien kanssa
Tiivisteet
Musta O-rengas, CIIR
- Kylmä ja lämmin käyttövesi
- Lämmitysvesi
- Jäähdytysvesi ilman jäätymisenestoainetta
- Jäähdytysvesi jäätymisenestoaineella
- Kaukolämpölämmitysvesi ≤ 120 °C
- Käyttövesi
- Paineilma (öljyn puhtausluokka 0–3)
- Alipaine
- Inertit kaasut
Geberit Mapress -kupariliittimet toimitetaan vakiona mustien Geberit Mapress -O-renkaiden (CIIR) kanssa.
Musta O-rengas, EPDM
- Kylmä ja lämmin käyttövesi
- Lämmitysvesi
- Jäähdytysvesi ilman jäätymisenestoainetta
- Kaukolämpölämmitysvesi ≤ 120 °C
- Käyttövesi
- Paineilma (öljyn puhtausluokka 0–3)
- Alipaine
- Inertit kaasut
Geberit Mapress -O-rengas, FKM, sininen
- Lämmönsiirtoaine (aurinko)
- Mineraaliöljyt
- Polttoaineet
- Paineilma (öljyn puhtausluokka 0–X)
Alipaine
Käyttölämpötilat:
-30 °C ... +120 °C
-25 °C ... +220 °C (lyhytaikaisesti)

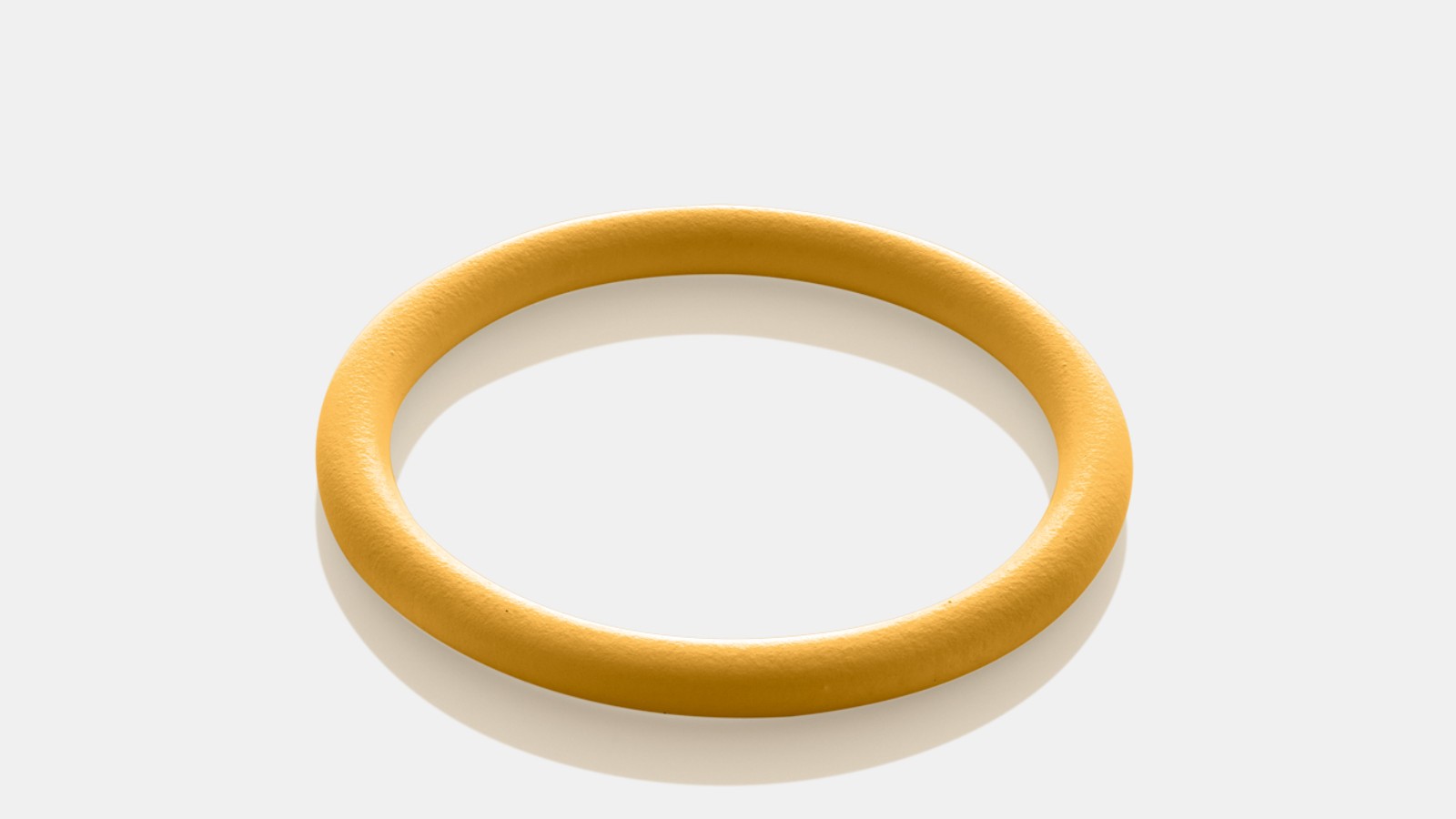

Geberit Mapress -O-rengas, HNBR, keltainen
- Maakaasut
- Nestekaasut
Edellytys:
Korkealaatuisten standardin DIN EN1057 mukaisten kupariputkien käyttö.

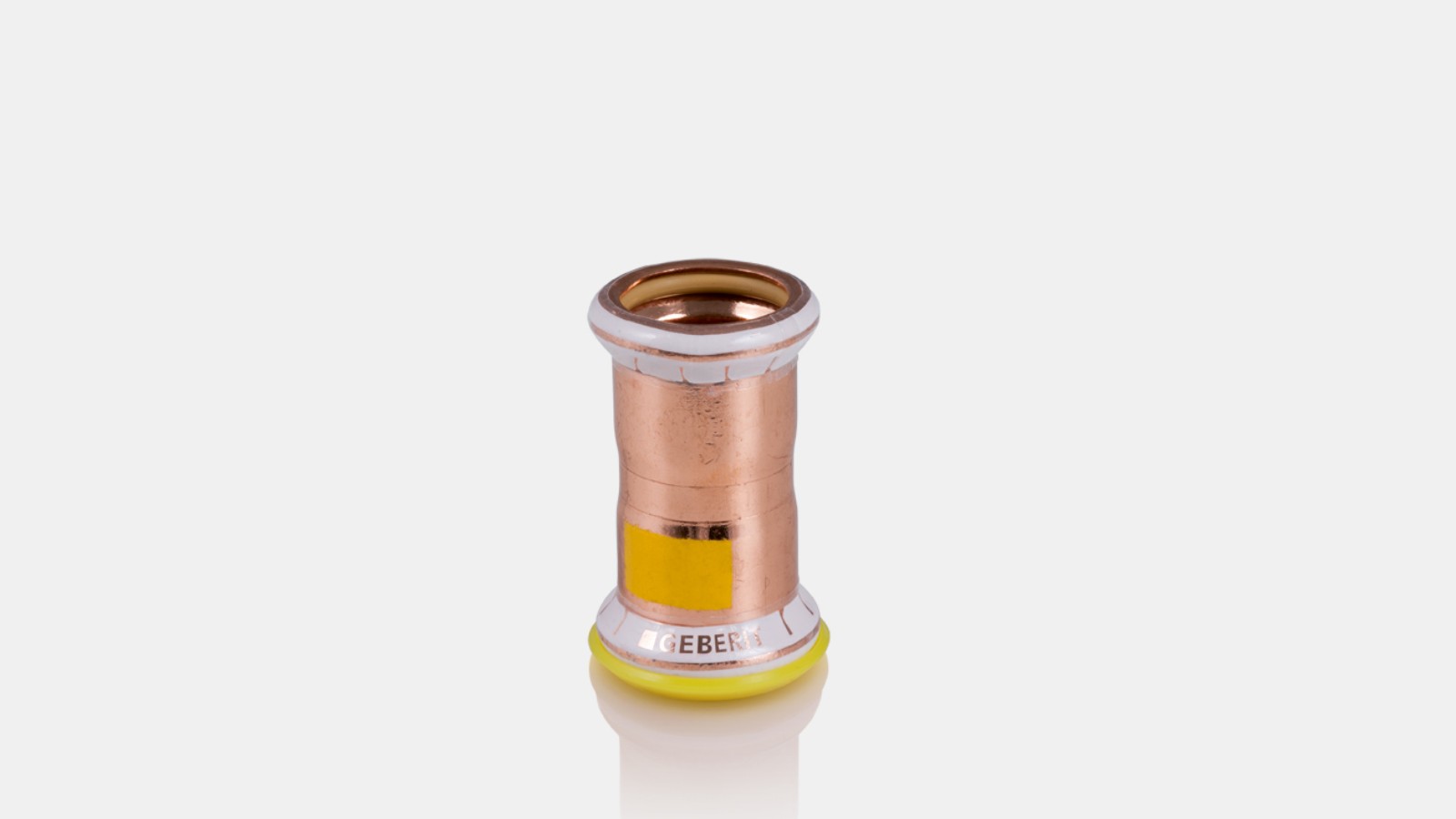

HNBR:stä valmistetulla keltaisella O-renkaalla varustettu Geberit Mapress -kupariliitin on kehitetty erityisesti kaasujärjestelmiin. Se on varustettu keltaisella merkinnällä ja keltaisella suojatulpalla.
Geberit Mapress Kupari -järjestelmä Katso tekniset tiedot tuotetietojen takaa
Objektit ja putkisarjat
Geberitin putkitemplatet ovat myös saatavilla MagiCAD -ohjelmistoon.Templatet ovat ladattavissa Progmannin sivuilta.
Kymdatan CADS Hepac -ohjelmistossa on myös Geberit-tuotteet, vesikalusteita ja putkisarjoja.
BIM-objektit Revit-ohjelmistoon löydät Geberitin omilta sivuilta, BIM-objektit.
