Geberit Mapress kupari vankka klassikko ilman juottamista
Putkiasennusten klassikko

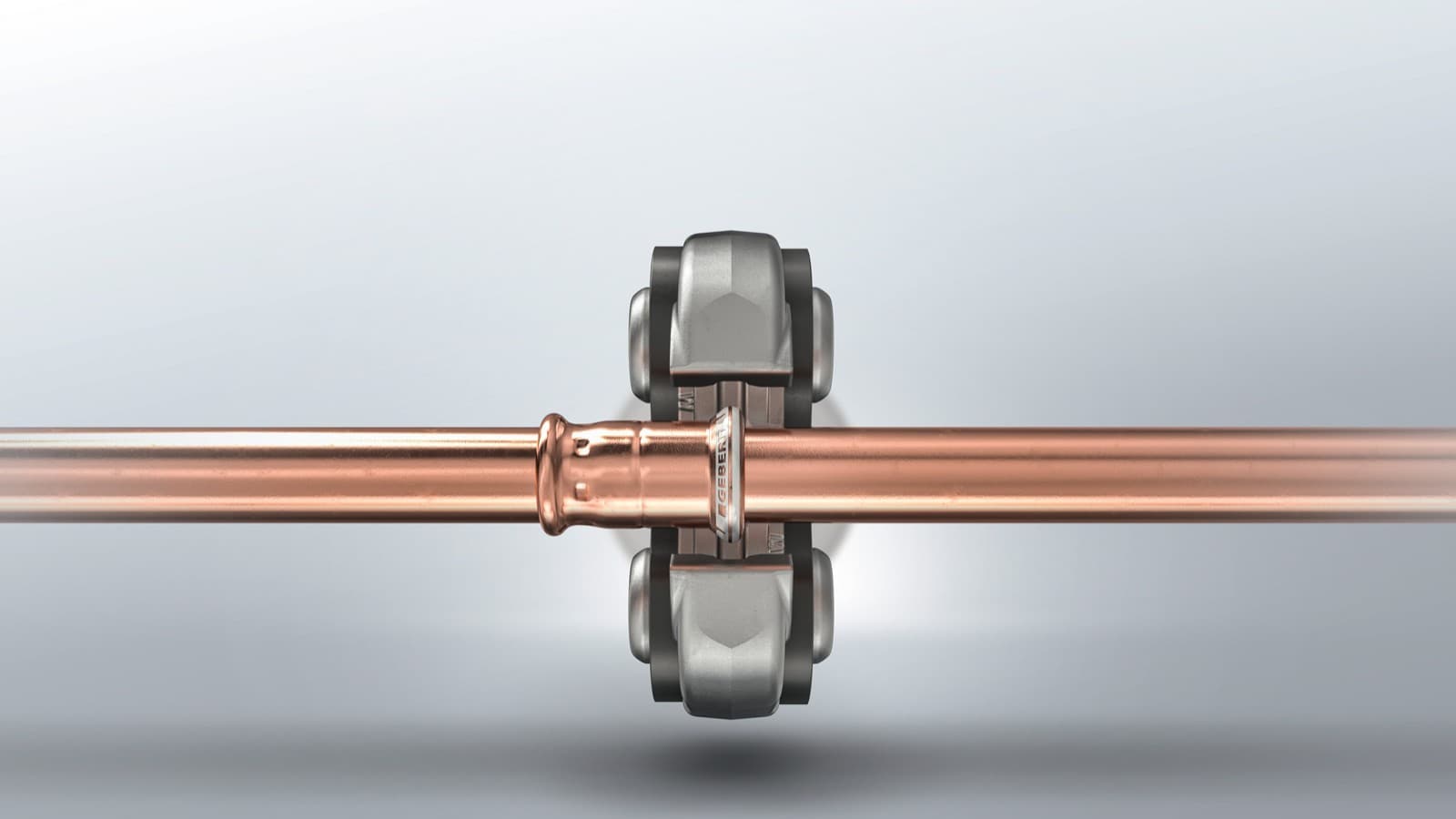

Monet asentajat luottavat edelleen kupariin. Geberit Mapress -kupari on erittäin helppo puristaa – ilman juottamista – ja sen asentaminen on nopeaa ja turvallista.
Geberit tarjoaa kuparista ainoastaan liittimiä. Ne voidaan yhdistää markkinoilla yleisesti saatavilla oleviin kupariputkiin. Eri tiivisterenkaat on suunniteltu erityisiin käyttökohteisiin.
Geberit Mapress kupari -liittimiä on laaja valikoima eri käyttökohteisiin, kuten kaasuputkiin, jolloin osan erottaa keltaisesta suojatulpasta ja O-renkaasta.
Tärkeimmät käyttökohteet ja käyttöalueet
Geberit Mapress -kupari soveltuu seuraaviin käyttökohteisiin:
Käyttövesiasennukset
Geberit Mapress -kupari valitaan yleisesti käyttövesiasennuksiin.
Moottoripolttoaineet ja öljyt
Geberit Mapress -kupari soveltuu mineraali- ja voiteluöljyille sekä moottoripolttoaineille.
Teollisuuskaasut
Geberit Mapress -kupari (kaasu) täyttää kaikki DVGW G 260 -standardin mukaiset polttokaasuille vaadittavat hyväksynnät.
Geberit Mapress kupari - yleiskatsaus
Tiedot
Valikoiman yleiskatsaus
- 11 nimelliskokoa 12 - d108
- Noin 500 liitintä
- MasterFix-sovitin työkaluttomiin, turvallisiin ruuviliitoksiin Geberitin saniteettikalusteisiin
Mitat
Yhteensopivuus kupariputkien kanssa
Geberit-yhtiön kuparituotevalikoimassa on ainoastaan liittimiä. Ne sopivat seuraaviin vakiokupariputkiin. Geberit suosittelee käyttämään standardin DIN EN1057 mukaisia kupariputkia.
| Nimellismitta (DN) | Mitat d x s (mm) | Standardin EN 1173 mukainen sallittu putken lujuus | ||
|---|---|---|---|---|
| R220 (pehmeä) | R250 (puolikova) | R290 (kova) | ||
| 10 | 12.0 x 0.8 | |||
| 12.0 x 1.0 | ||||
| 12 | 15.0 x 1.0 | |||
| 15 | 18.0 x 1.0 | |||
| 20 | 22.0 x 1.0 | |||
| 25 | 28.0 x 1.0 | |||
| 28.0 x 1.5 | ||||
| 32 | 35.0 x 1.2 | |||
| 35.0 x 1.5 | ||||
| 40 | 42.0 x 1.2 | |||
| 42.0 x 1.5 | ||||
| 50 | 54.0 x 1.5 | |||
| 54.0 x 2.0 | ||||
| 65 | 76.1 x 2.0 | |||
| 80 | 88.9 x 2.0 | |||
| 100 | 108.0 x 2.5 | |||
Geberit ei toimita kupariputkia. Seuraavat toimitustavat ovat yleisiä:
- R220: kiepit
- R250: putket
- R290: putket
Liittimet
Saatavana olevat liittimet

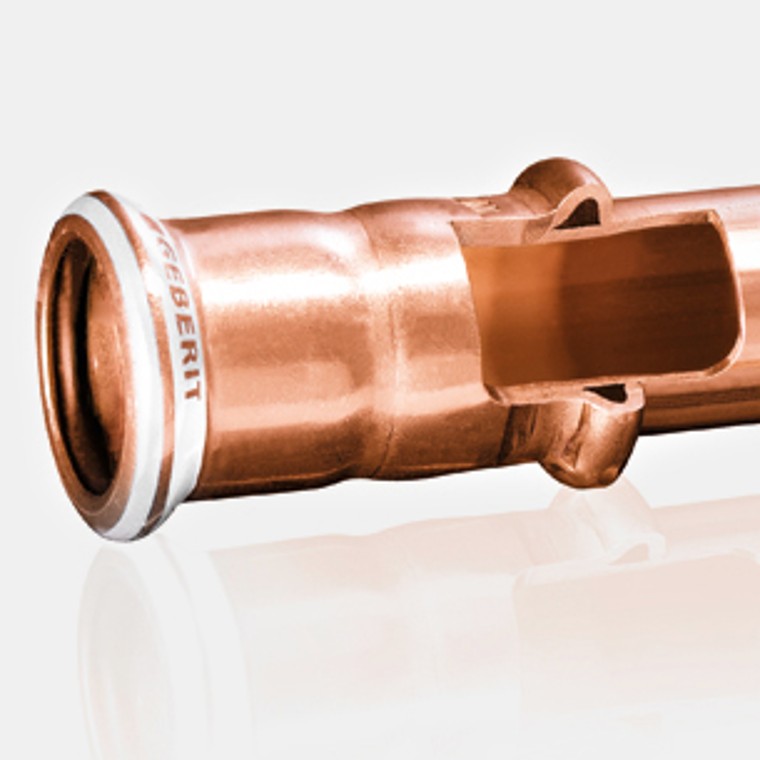

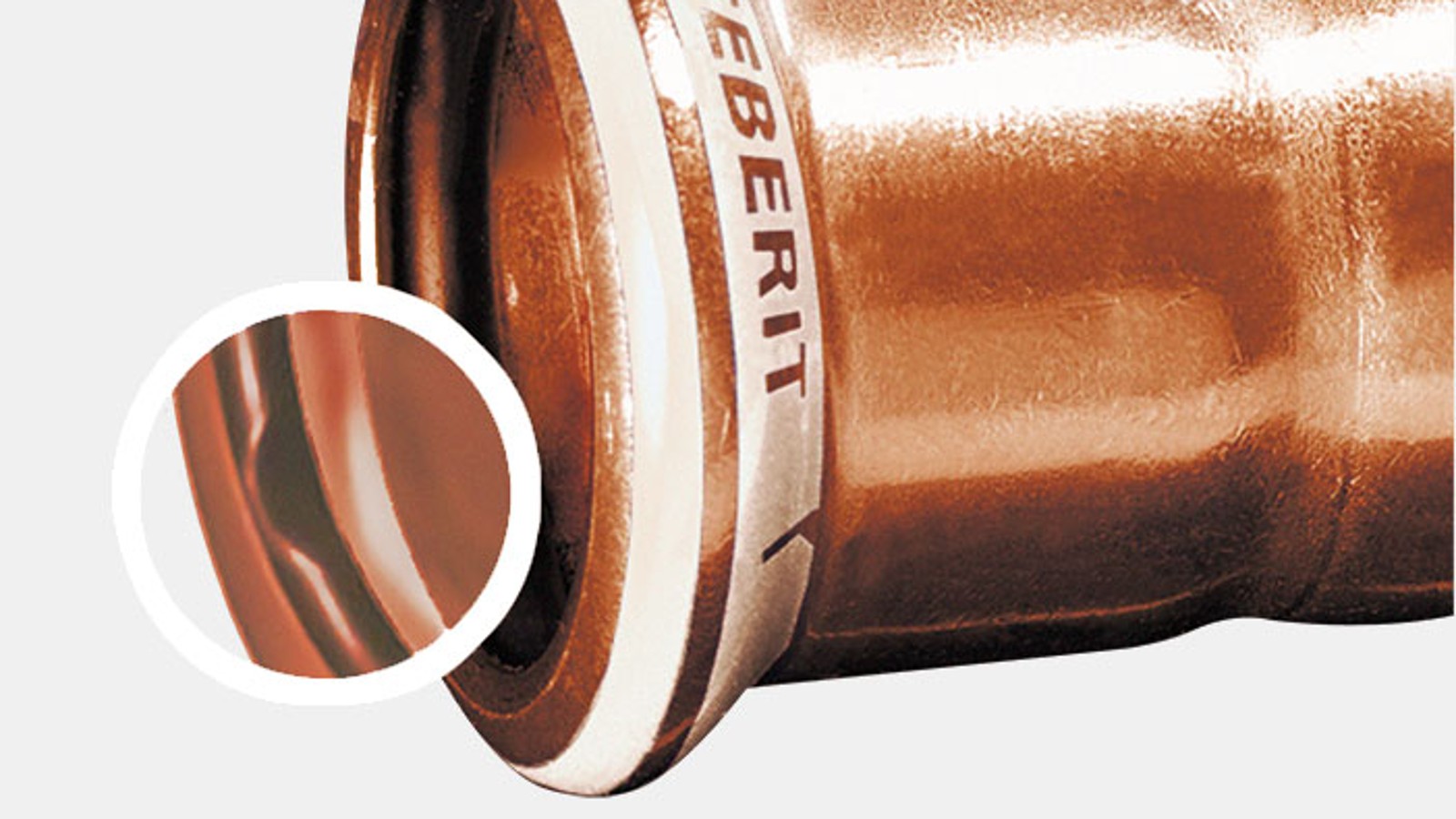

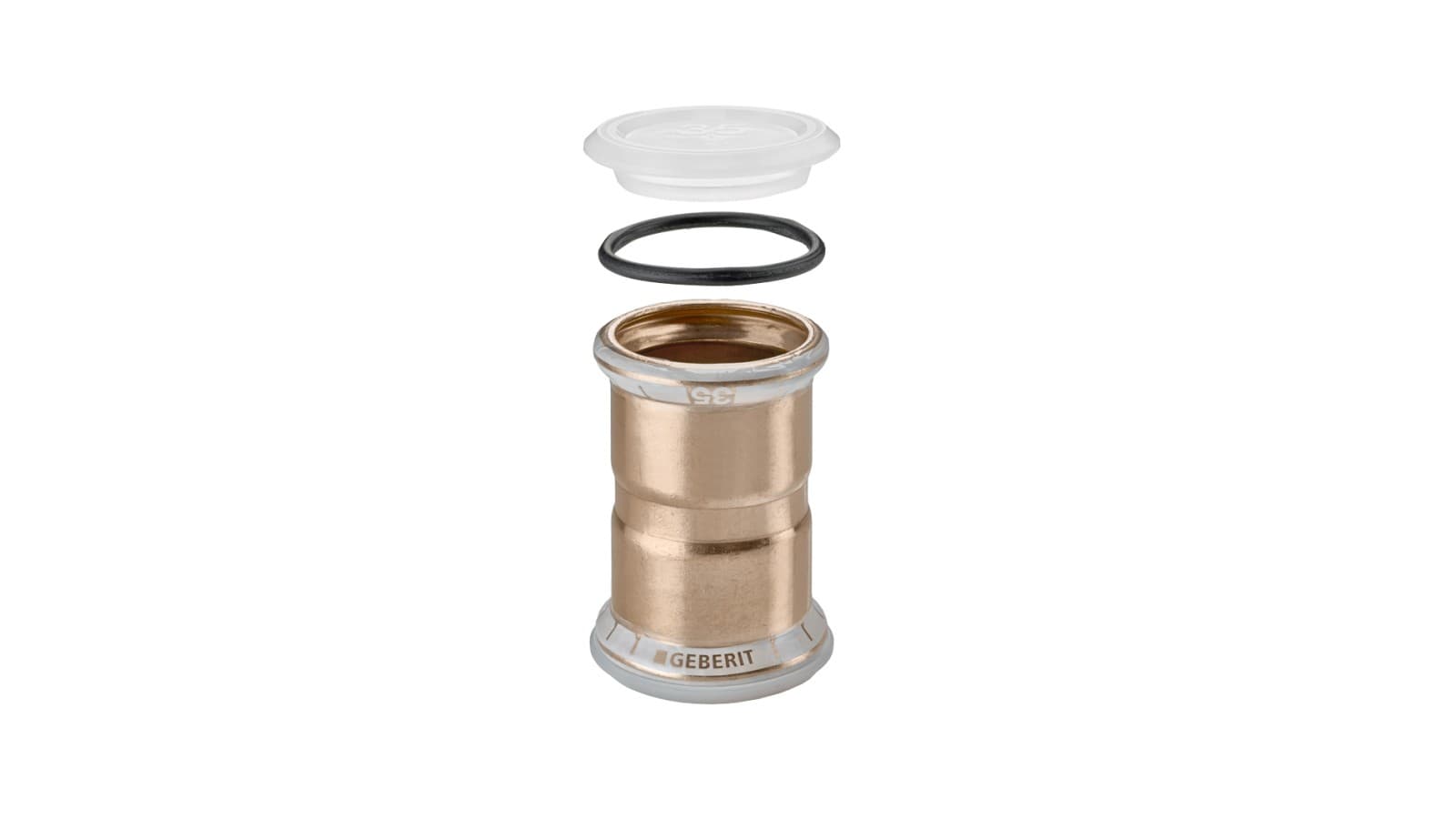

Geberit Mapress -kupariliittimet
- Cu-DHP-seos
- Valkoinen puristusindikaattori osoittaa, onko liitin puristettu asianmukaisesti
- Valkoinen puristusindikaattori osoittaa, että materiaali on kupari
- Mitat on painettu puristusindikaattoriin
- Suojatulppa estää liittimen likaantumisen
- Voidaan yhdistää muiden Geberit-syöttöjärjestelmien kanssa

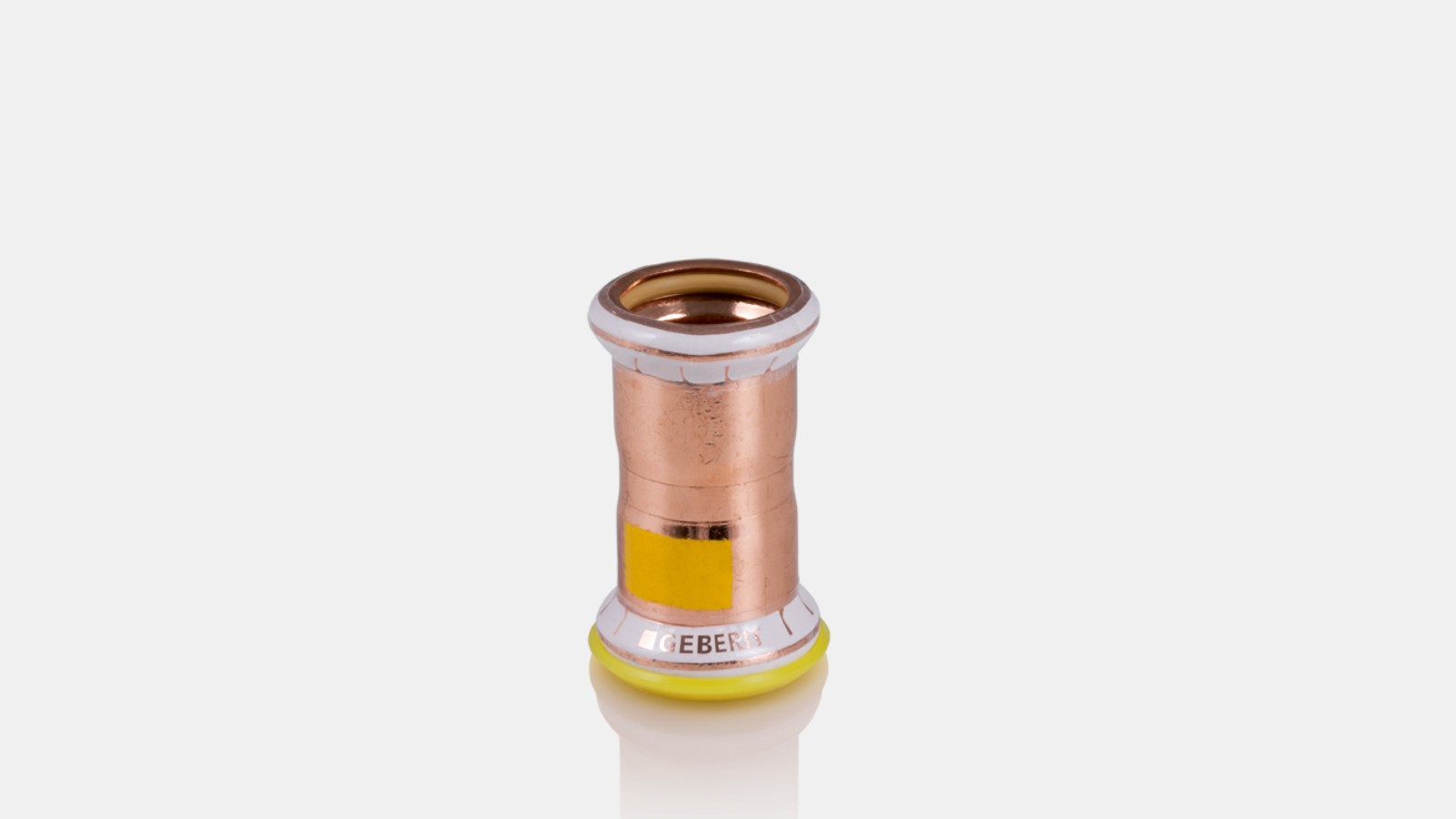

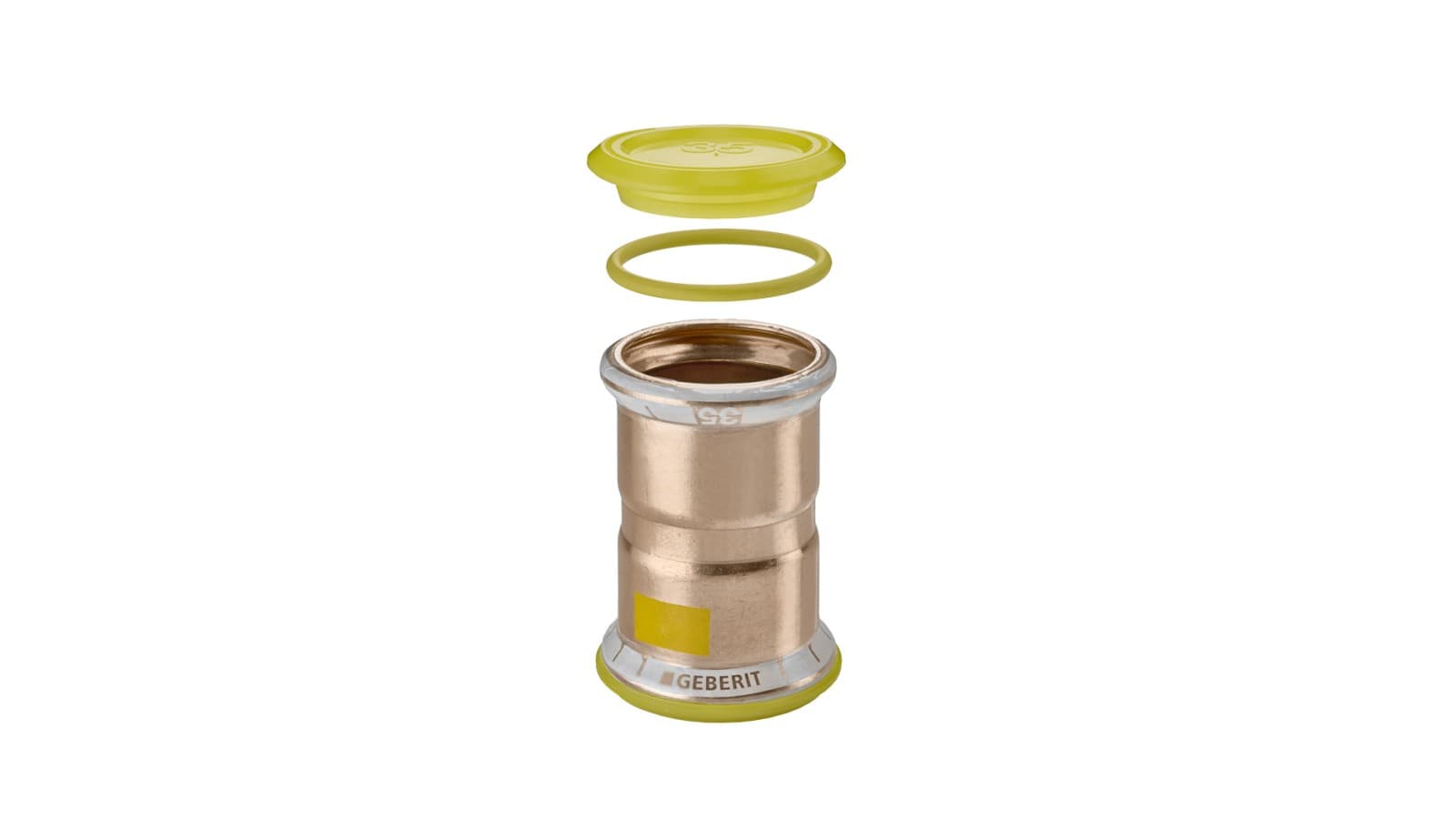

Geberit Mapress Copper (kaasu)
- Cu-DHP-seos
- Soveltuu käytettäväksi polttokaasujen kanssa
- Puristusindikaattori osoittaa, onko liitin puristettu asianmukaisesti
- Valkoinen puristusindikaattori osoittaa, että materiaali on kupari
- Keltainen merkintä liittimessä
- Keltainen HNBR-tiivisterengas ja keltainen suojatulppa polttokaasukäyttöön
- Saatavana mitat d12 - d54

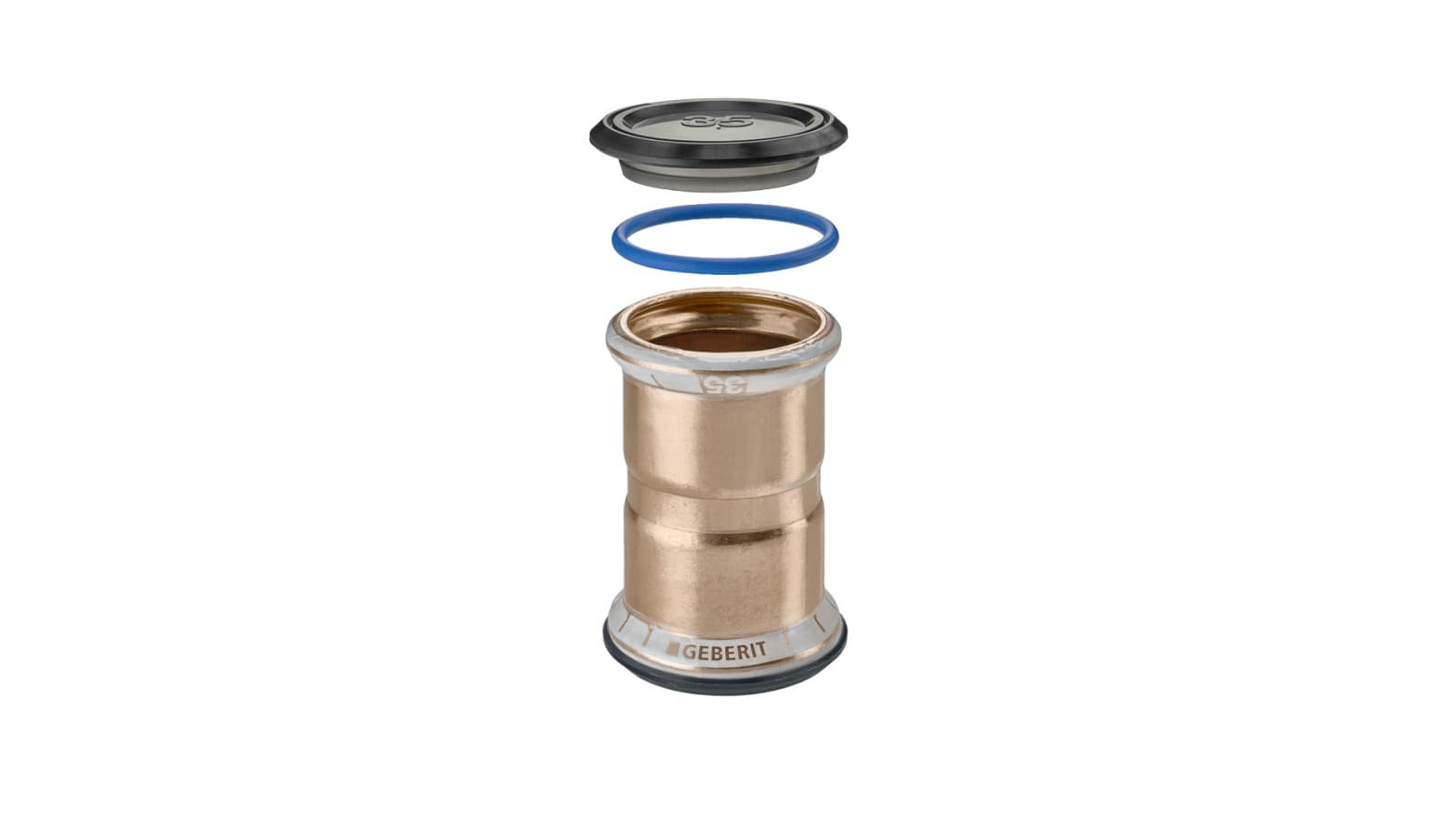

Geberit Mapress -kupari, FKM, sininen
- Cu-DHP-seos
- Soveltuu käytettäväksi öljypitoisten aineiden kanssa sekä muihin erityisvaatimuksiin
- Puristusindikaattori osoittaa, onko liitin puristettu asianmukaisesti
- Valkoinen puristusindikaattori osoittaa, että materiaali on kupari
- Sininen FKM-tiivisterengas ja musta suojatulppa öljypitoisille aineille ja erityisvaatimuksiin
- Saatavana koot d15 - d54
Tiivisteet
Saatavana olevat tiivisteet
Erityissovelluksissa käytetään muita tiivisterengasmateriaaleja. Geberit tarjoaa myös laajan valikoiman liittimiä, joissa on valmiiksi asennetut tiivisterenkaat. Tämä säästää aikaa ja vaivaa asennuksessa sekä mahdollistaa vakiomallisen O-renkaan korvaamisen erikoistiivisterenkaalla.

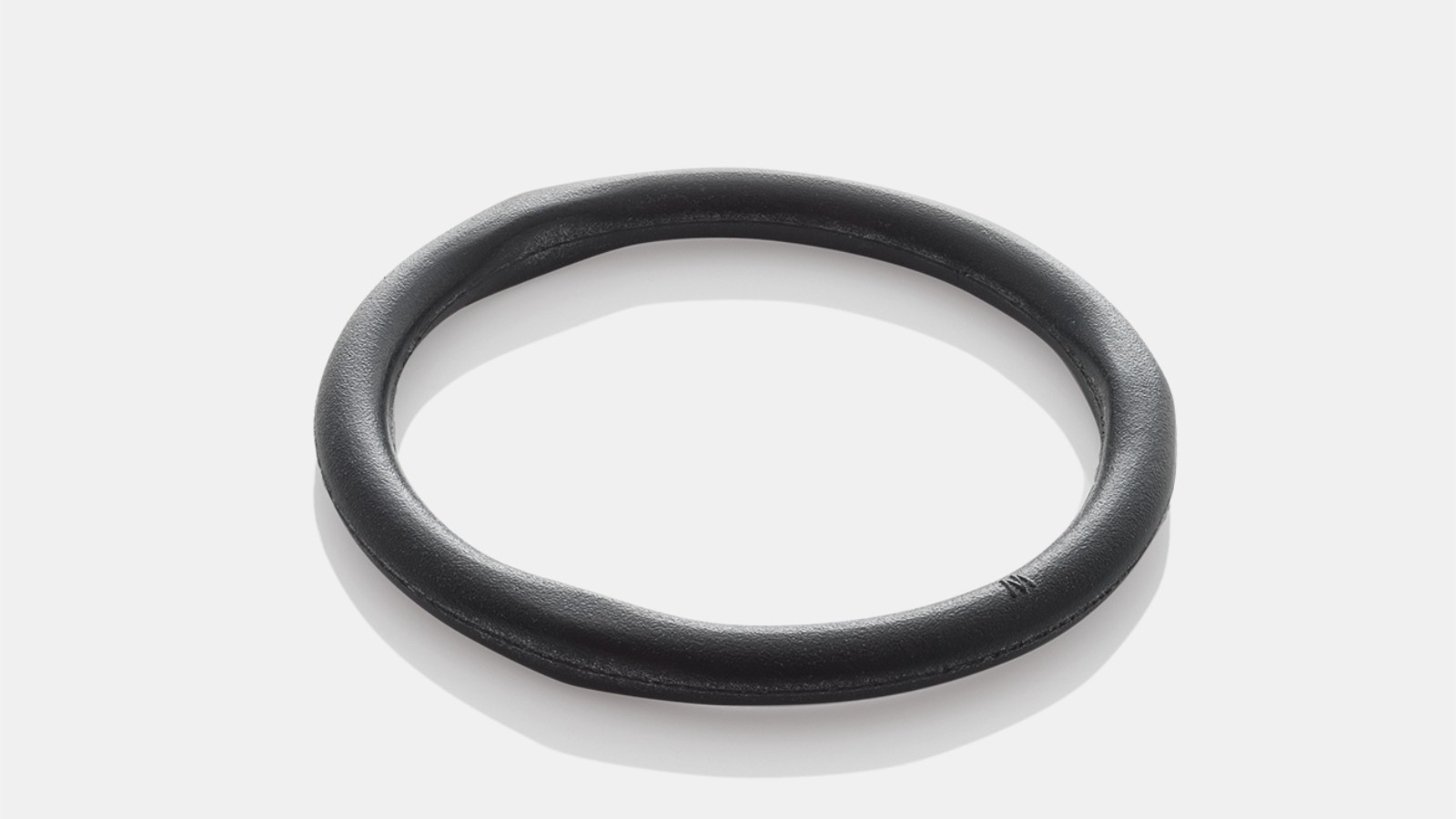

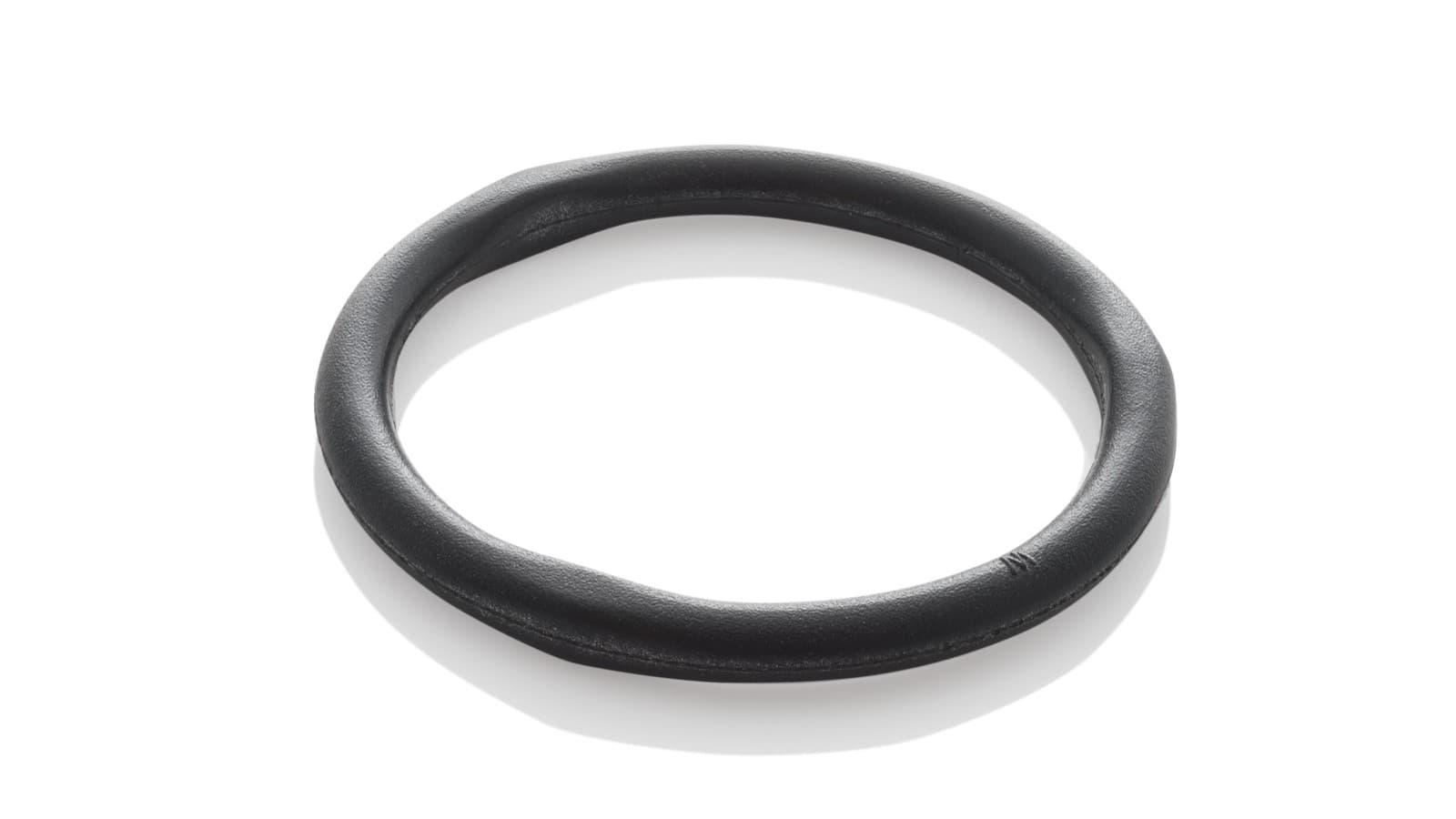

Musta O-rengas, CIIR
Nestemäiset aineet:
- Kylmä ja lämmin käyttövesi
- Lämmitysvesi
- Jäähdytysvesi ilman jäätymisenestoainetta
- Jäähdytysvesi jäätymisenestoaineella
- Kaukolämpölämmitysvesi ≤ 120 °C
Kaasumaiset aineet:
- Paineilma (öljyn puhtausluokka 2–3)
- Alipaine
- Inertit kaasut (esim. typpi)

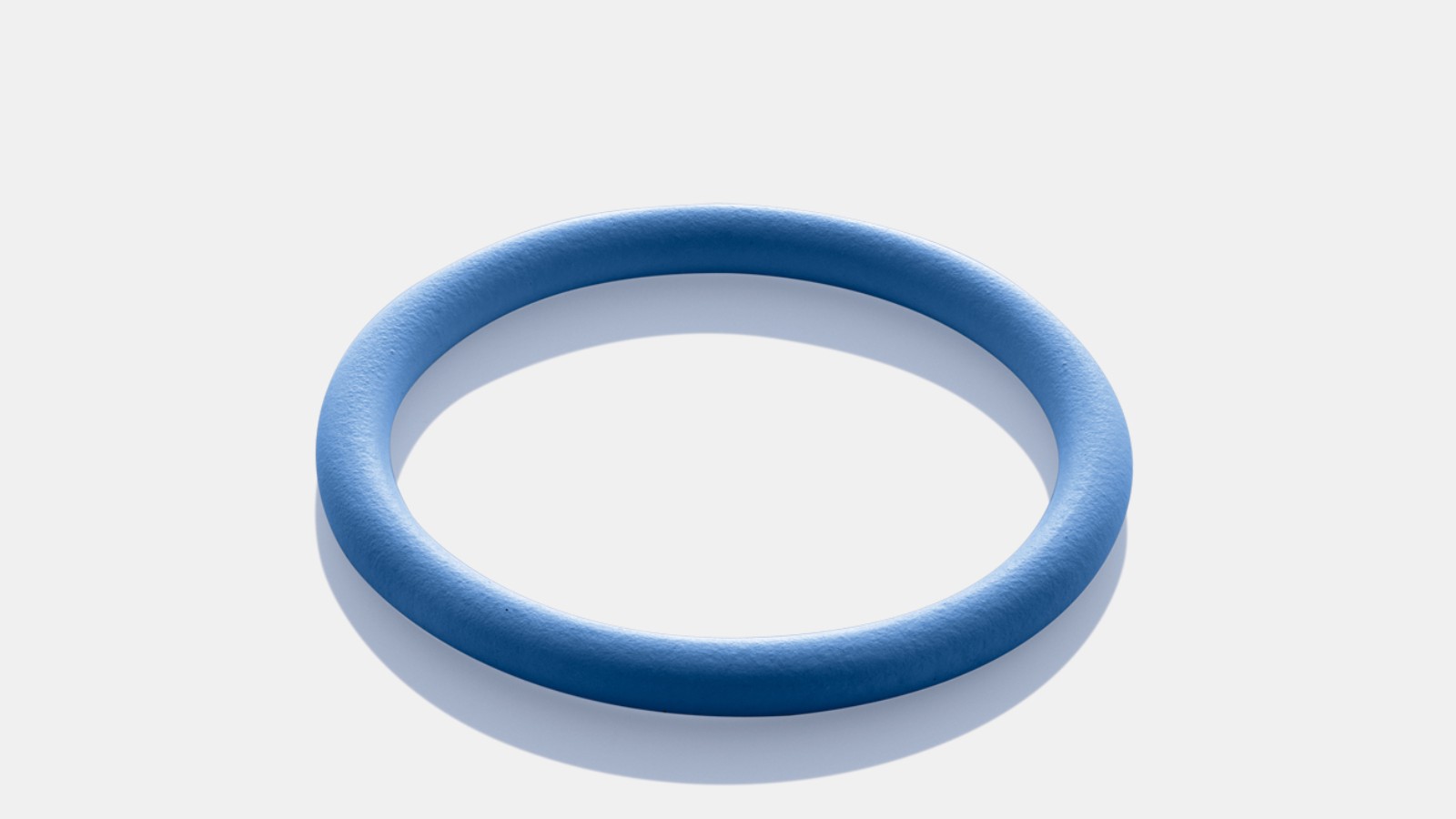

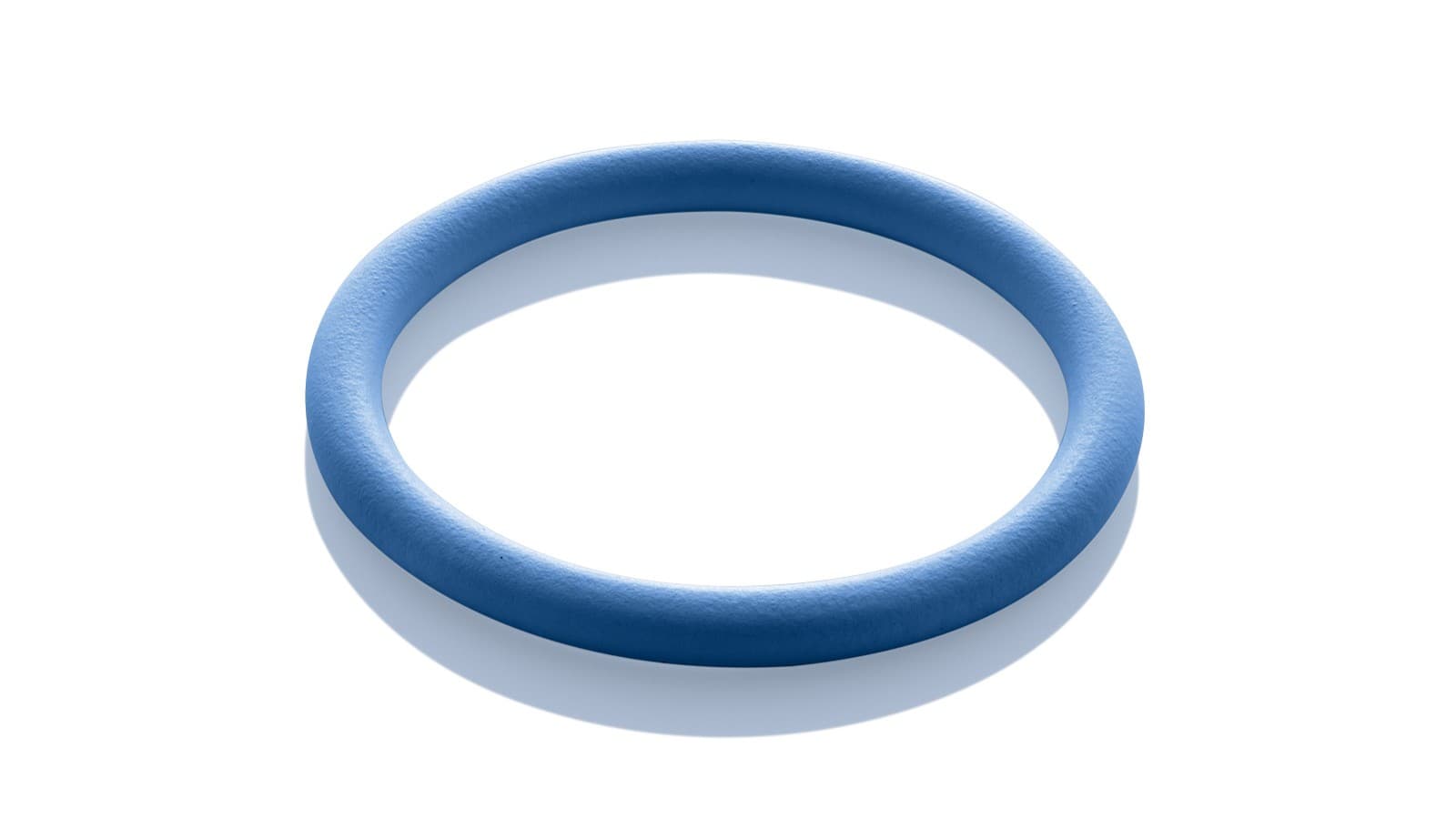

Geberit Mapress -O-rengas, FKM, sininen
Geberit Mapress -kupari sinisellä FKM-tiivisterenkaalla erottuu erinomaisella lämmön- ja kemikaalinkestollaan ja soveltuu seuraaville aineille:
- Lämmönsiirtoaine (aurinko)
- Mineraaliöljyt
- Polttoaineet
- Paineilma (öljypuhtausluokka 0–X)
Alipaine
Käyttölämpötilat:
-30 °C ... +120 °C
-25 °C ... +220 °C (lyhytaikaisesti)

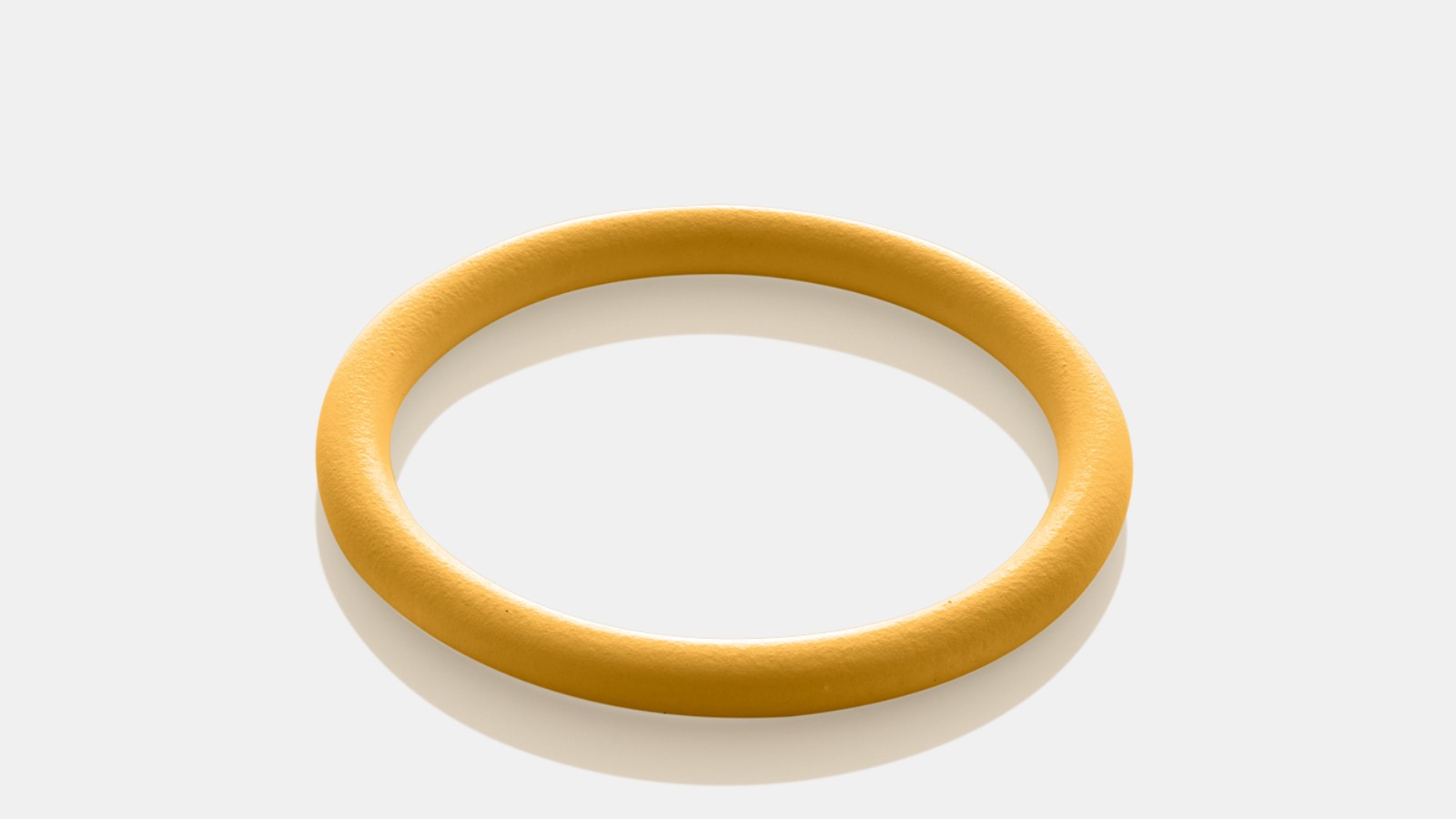

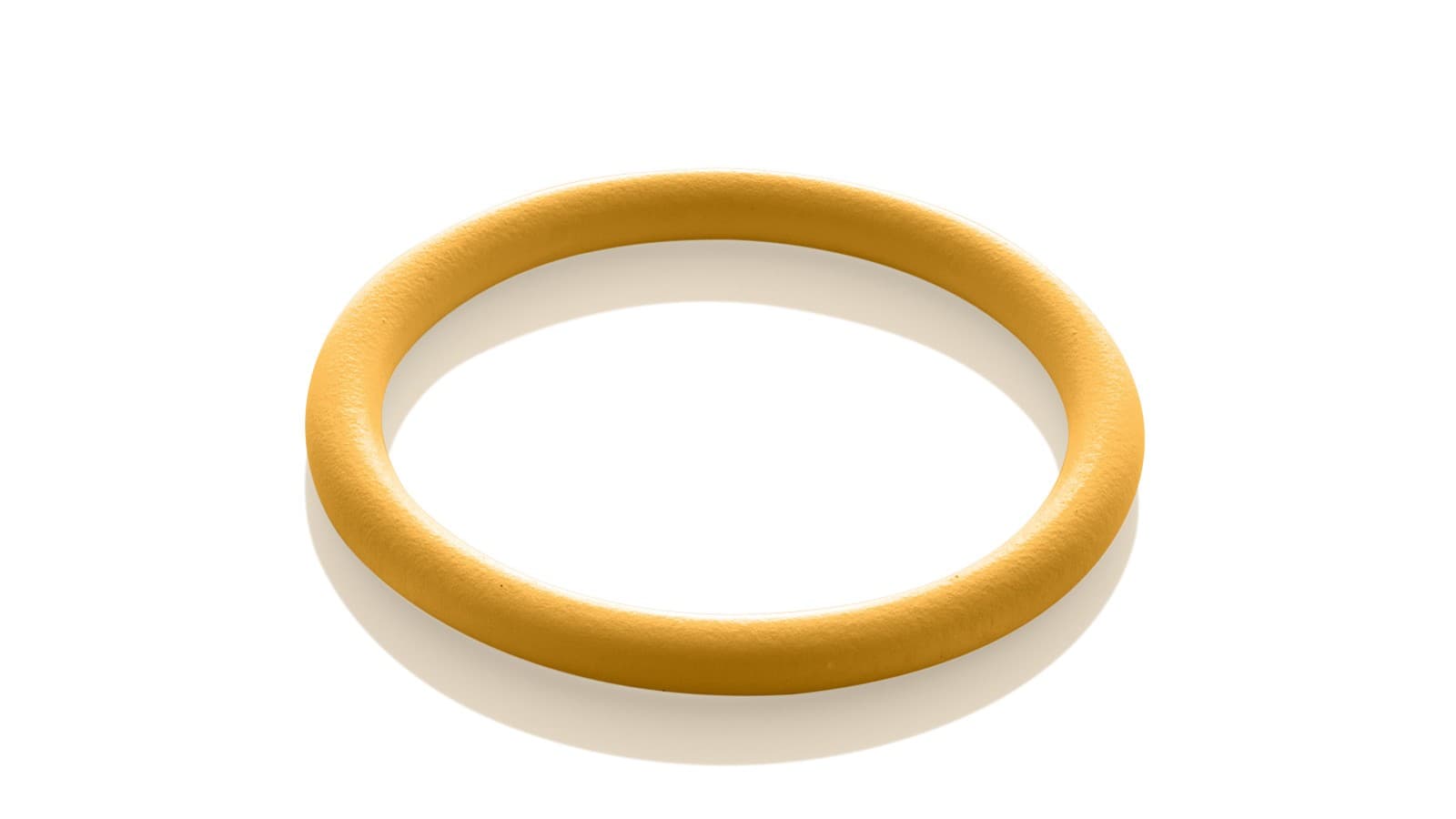

Geberit Mapress -O-rengas, HNBR, keltainen
Geberit Mapress -kupari keltaisella HNBR-tiivisterenkaalla soveltuu seuraaville polttokaasuille:
- Maakaasut
- Nestekaasut
Keltainen merkintä ja keltainen suojatulppa auttavat erottamaan Geberit Mapress -kupari (kaasu) -liittimet muista liittimistä.
Edellytys:
Korkealaatuisten standardin DIN EN1057 mukaisten kupariputkien käyttö.
Asennus
Pikaopas asennukseen
Geberit tarjoaa kattavan valikoimanpuristustyökaluja, -leukoja ja -kauluksia Geberit Mapress -putkien ja -liittimien asentamiseen.
Huomioi: Geberit Mapress d12–d88.9 -järjestelmän asennusprosessi poikkeaa Geberit Mapress d108 -järjestelmän asennuksesta.
Löydä oikea syöttöjärjestelmä
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Usein kysytyt kysymykset Geberit Mapress kupari
Voiko Geberit Mapress -kuparia yhdistää muihin materiaaleihin?
Geberit tarjoaa erilaisia adaptereita muihin putkistojärjestelmiin, kuten Geberit FlowFit- ja Geberit Mepla -järjestelmiin. Emme suosittele Geberit Mapress -kuparin käyttöä muiden materiaalien kanssa.
Tarjoaako Geberit myös kupariputkia?
Ei. Geberit-yhtiön kuparituotevalikoimassa on ainoastaan liittimiä. Ne sopivat seuraaviin vakiokupariputkiin. Geberit suosittelee käyttämään standardin DIN EN1057 mukaisia kupariputkia.
Mihin käyttökohteisiin Geberit Mapress -kupari soveltuu?
Geberit Mapress -kupari soveltuu laajaan valikoimaan käyttökohteita, kuten käyttövedelle, moottoripolttoaineille, öljyille ja erilaisille kaasuille. Voit tarkistaa soveltuvuuden Geberit Teollisen käytön -työkalunavulla.
Tutustu samankaltaisiin tuotteisiin
Geberit Mapress
Geberit Mapress on testattu ja hyväksi havaittu syöttöjärjestelmä nestemäisille ja kaasumaisille väliaineille. Järjestelmän putkia, tiivisteitä ja liittimiä voidaan käyttää jäähdytys- ja lämmitysjärjestelmissä, sprinklerijärjestelmissä, lattialämmitysjärjestelmissä sekä teollisuudessa ja laivanrakennuksessa.

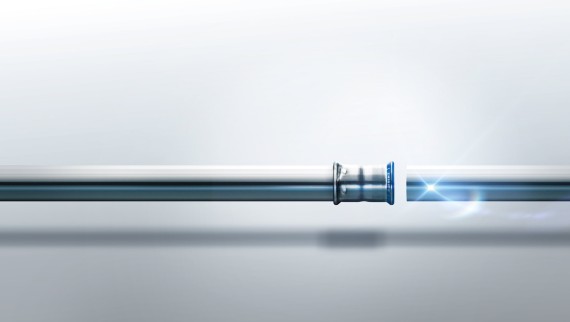

Geberit Mapress ruostumaton teräs
Geberit Mapress ruostumaton teräs (josta monesti käytetään nimitystä haponkestävä teräs) soveltuu moniin kohteisiin käyttöveden syötöstä monitahoisiin teollisuuslaitoksiin.

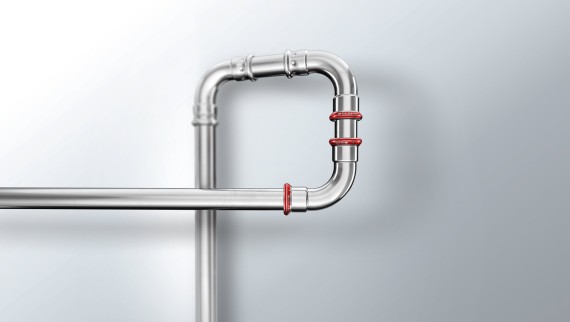

Geberit Mapress hiiliteräs
