Geberit Silent-Pro Erittäin äänieristetty viemärijärjestelmä
Erittäin hyvin äänieristetty Geberit Silent-Pro -viemäröintijärjestelmä vähentää selvästi epätoivottuja ääniä viereisistä kylpyhuoneista.
Asentajat ja suunnittelijat voivat myös olla rauhallisin mielin asennuksen jälkeen: suunnittele, asenna ja nauti rauhasta, koska Geberit Silent-Pro täyttää kaikki olennaisimmat äänieristyksen ja paloturvallisuuden vaatimukset.Geberit Silent-Pro - hiljaista kotia varten.
Geberit Silent-Pro on kevyempi ja helpompi kuljettaa kuin valurautaputket. Putkisto on helppo asentaa ja liitokset ovat varmoja, koska putket ja yhteet sopivat täydellisesti
toisiinsa.
Uusi Geberit Silent-Pro SuperTube -viemärijärjestelmä
Tutustu myös uuteen tilaa säästävään viemärijärjestelmään.
Miksi valita Geberit Silent-Pro?
Ääntä vaimentava muotoilu
Hyvin ääntä eristävää korkean ominaispainonsa ja yhteiden erikoisen, ääntä eristävän muotoilun ansiosta
Helppo asentaa
Putket ja yhteet sopivat täydellisesti yhteen, eikä lisätyökaluja tarvita.
Tilaa säästävä ratkaisu
Geberit Silent-Pro SuperTube tarjoaa tilaa säästävän viemäröintiratkaisun kerrostaloihin.
Luotettavan tiivis
Syvä pistosyvyys lisää turvallisuutta ja EPDM-tiivisteet takaa tiiviin ja vuotamattoman tiivisteen.
Tärkeimmät käyttökohteet ja -alueet
Hankkeet, joissa on korkeat äänieristysvaatimukset
Geberit Silent-Pro sopii käytettäväksi erityyppisten rakennusten viemäröintijärjestelmissä, joissa on korkeat äänieristysvaatimukset.
SuperTube -tekniikan kanssa
Yhdistettynä tilaa säästävään SuperTube-tekniikkaan yli 10 metrin korkuiset pystykokoojaviemärit voidaan suunnitella tehokkaammin kerrostaloissa, mikä luo lisää asuintilaa.
Perinteinen kattoveden poistojärjestelmä
Geberit Silent-Pro:ta voidaan käyttää sekä sisäpuolisissa että tavanomaisissa sadevesiputkissa.
Palosuojausta vaativat kohteet
Palotestit suoritettiin standardin EN 1366-3 mukaisesti useissa eri asennustilanteissa. Yhdessä Geberit RS90 Plus DIN -palomansetin kanssa Geberit PE -viemärijärjestelmä on hyväksytty 90 minuutin palonkestävyyteen (ETA/ETB).
Viemäröintiin kaupallisissa liiketiloissa
Geberit Silent-PP soveltuu öljyä ja rasvaa sisältävän jäteveden viemäröintiin kaupallisissa ravintola- ja muissa liiketiloissa, kunhan tehtaalla asennetut EPDM-tiivistysrenkaat korvataan Geberit NBR-huulitiivisteillä.
Geberit Silent-Pron edut
Geberit Silent-Pro on erittäin hyvin ääntä eristävä järjestelmä korkean ominaispainonsa ja yhteiden erikoisen, ääntä eristävän muotoilun ansiosta.
Hydraulisesti optimoidut yhteet takaavat suuremman viemäröintikapasiteetin ja pienemmän melun kehittymisen putkistossa.
Tämän ansiosta Geberit Silent-Pro on vahva valinta rakennusten viemäröintijärjestelmiin, joissa on korkeat äänieristysvaatimukset.
Ääneneristävyysraportit eri rakennustilanteille on laadittu yhteistyössä Fraunhofer Institute for Building Physicsin (IBP) kanssa.
Muhviviemärijärjestelmä helppoon asennukseen

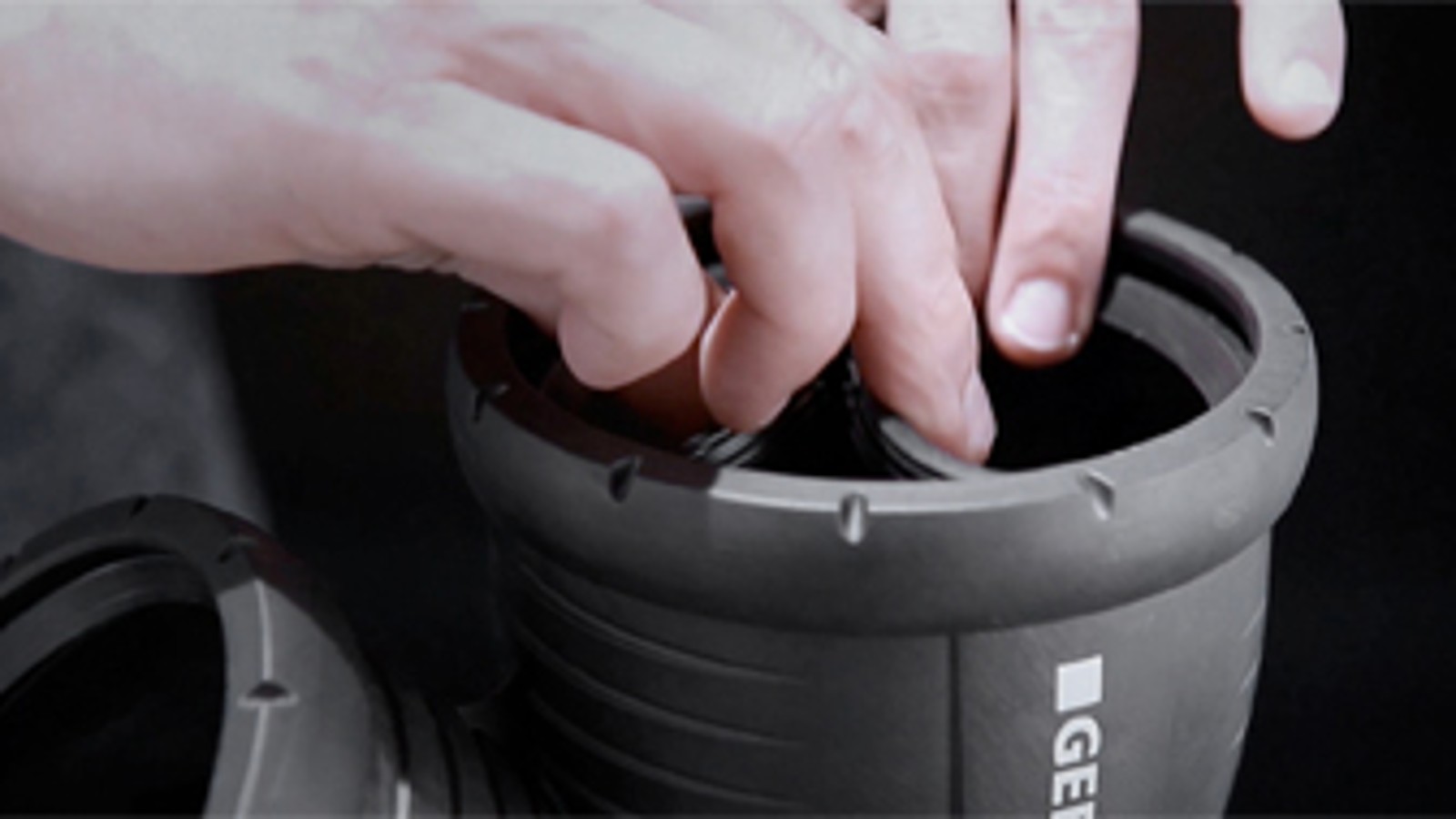

Muhviviemärijärjestelmä voidaan asentaa nopeasti ja helposti ilman lisätyökaluja. EPDM-tiiviste voidaan tarvittaessa irrottaa helposti käsin esimerkiksi putkiosan asettamiseksi testitarkoituksessa ja asettaa takaisin paikoilleen helposti. Liukuaineella esikäsitellyt tiivisteet helpottavat työskentelyä.
Asennussyvyyden mittaaminen ja merkitseminen ei ole enää tarpeen, koska pysäytysrengas mahdollistaa oikean asennussyvyyden tunnistamisen välittömästi. Näin asentaja näkee yhdellä silmäyksellä, ovatko yhteet ja putket liitetty kunnolla yhteen.

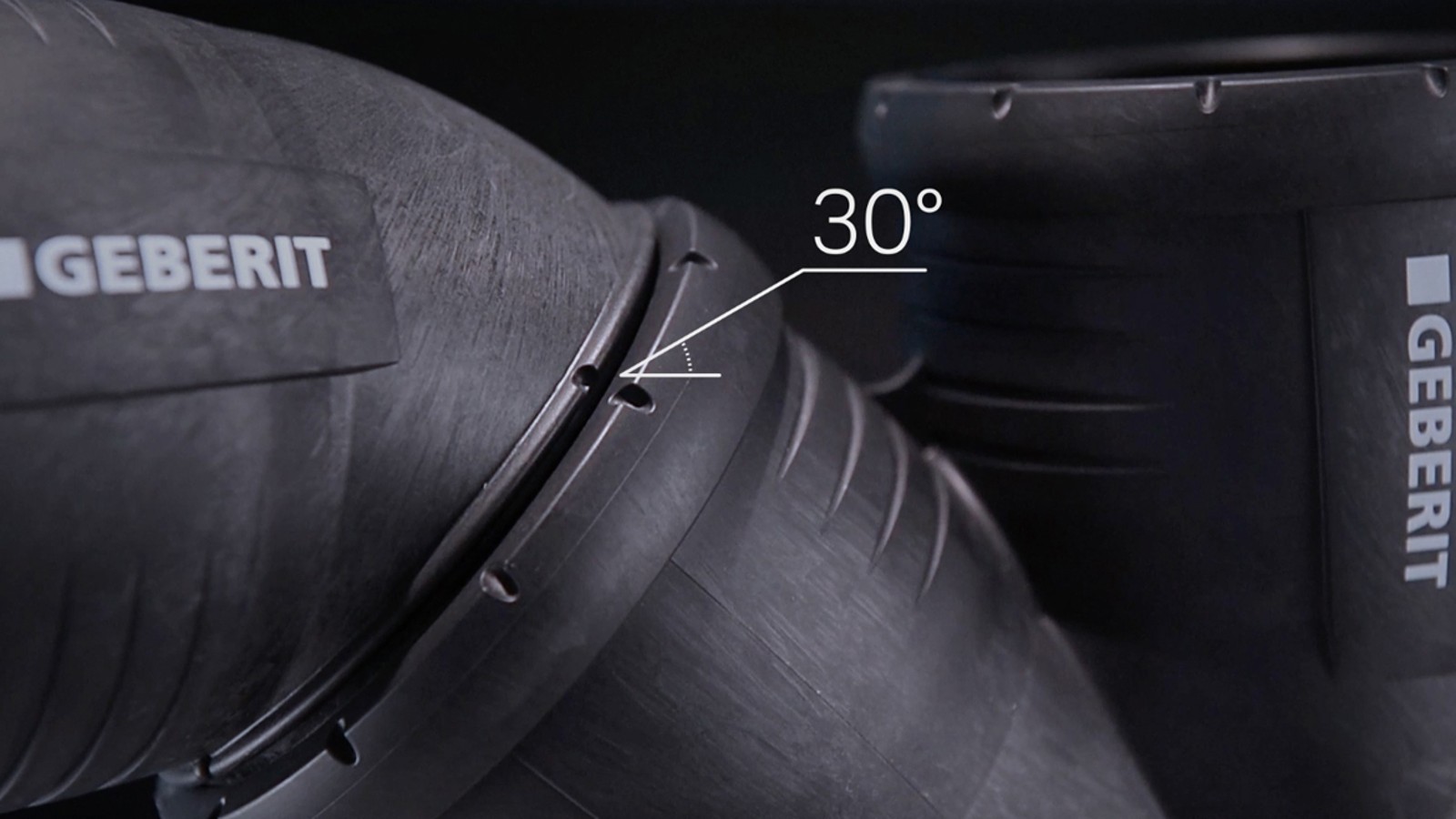

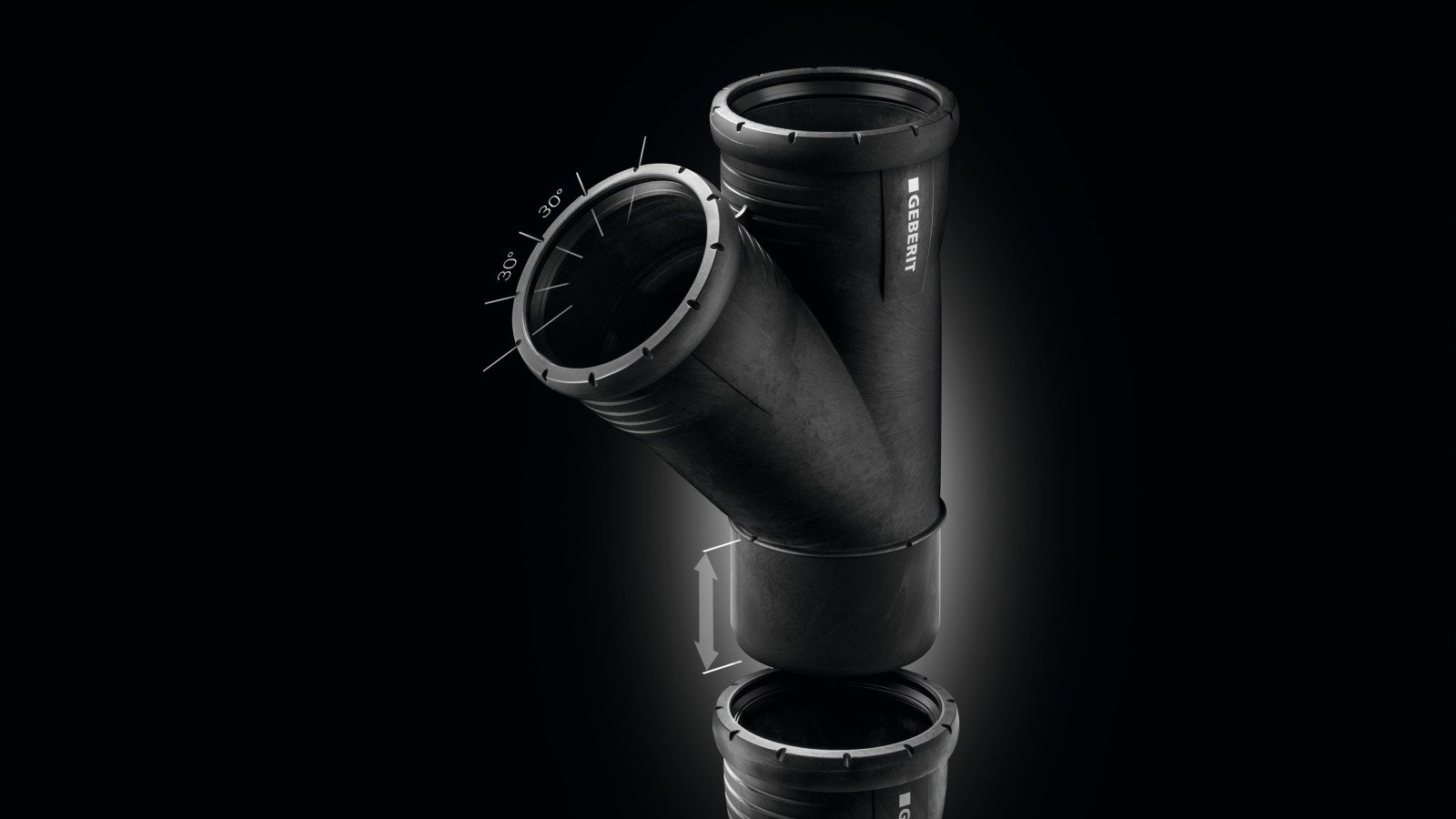

Yhteitä on helppo käsitellä. Geberit Silent-Prolla asennus on myös mahdollista vaikeapääsyisissä ja ahtaissa paikoissa, koska jopa suurihalkaisisia putkia käytettäessä tartuntarivat pitävät osat tiukasti asentajan käsissä ja 30°-merkinnät tekevät kohdistamisesta nopeaa ja tarkkaa.
Turvallinen muhviliitos näkyvällä pistosyvyydellä

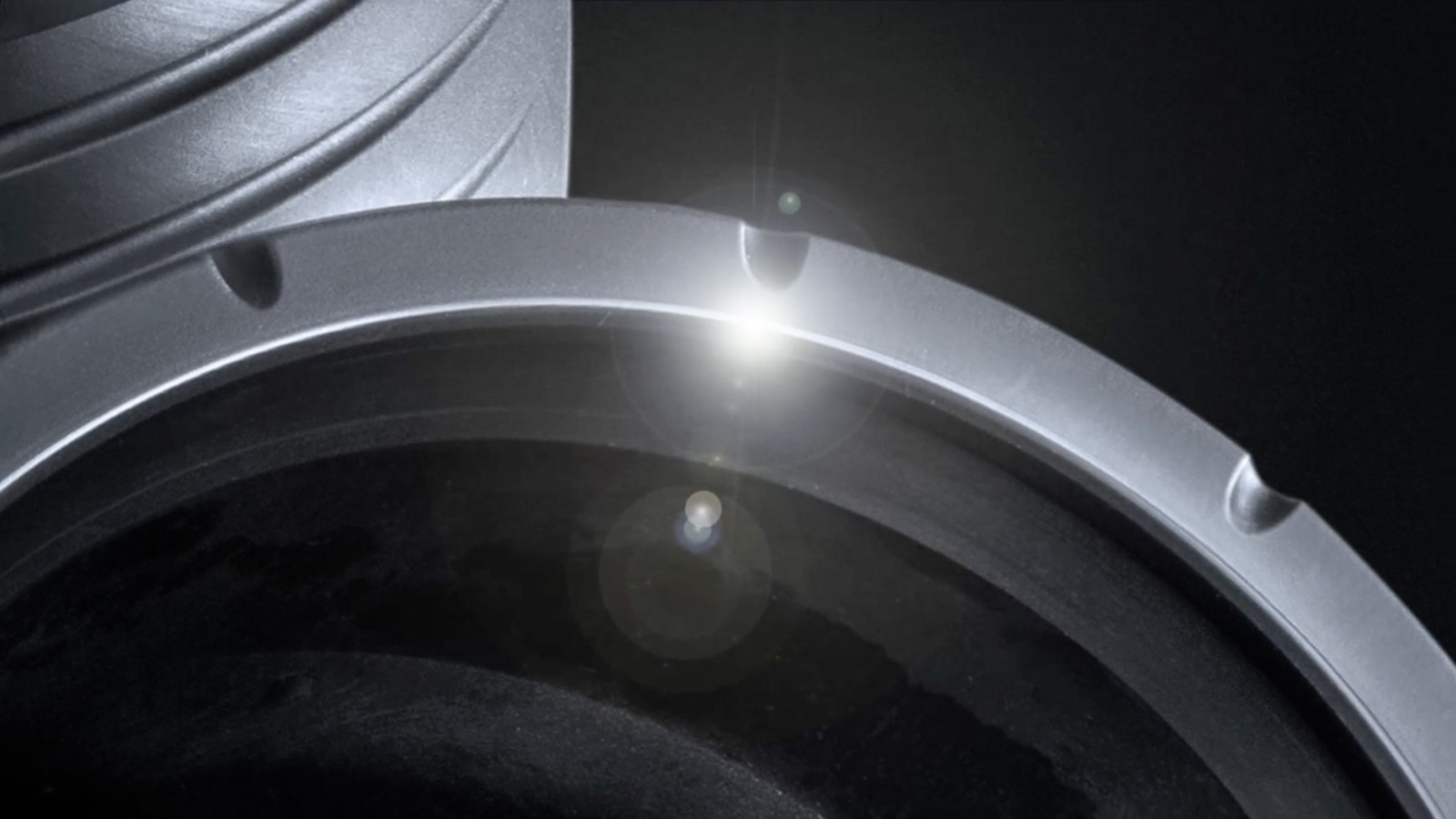

Geberit Silent-Pro on täynnä älykkäitä yksityiskohtia. Sen ominaisuudet takaavat turvallisen asennuksen myös vaikeissa työmaaolosuhteissa.

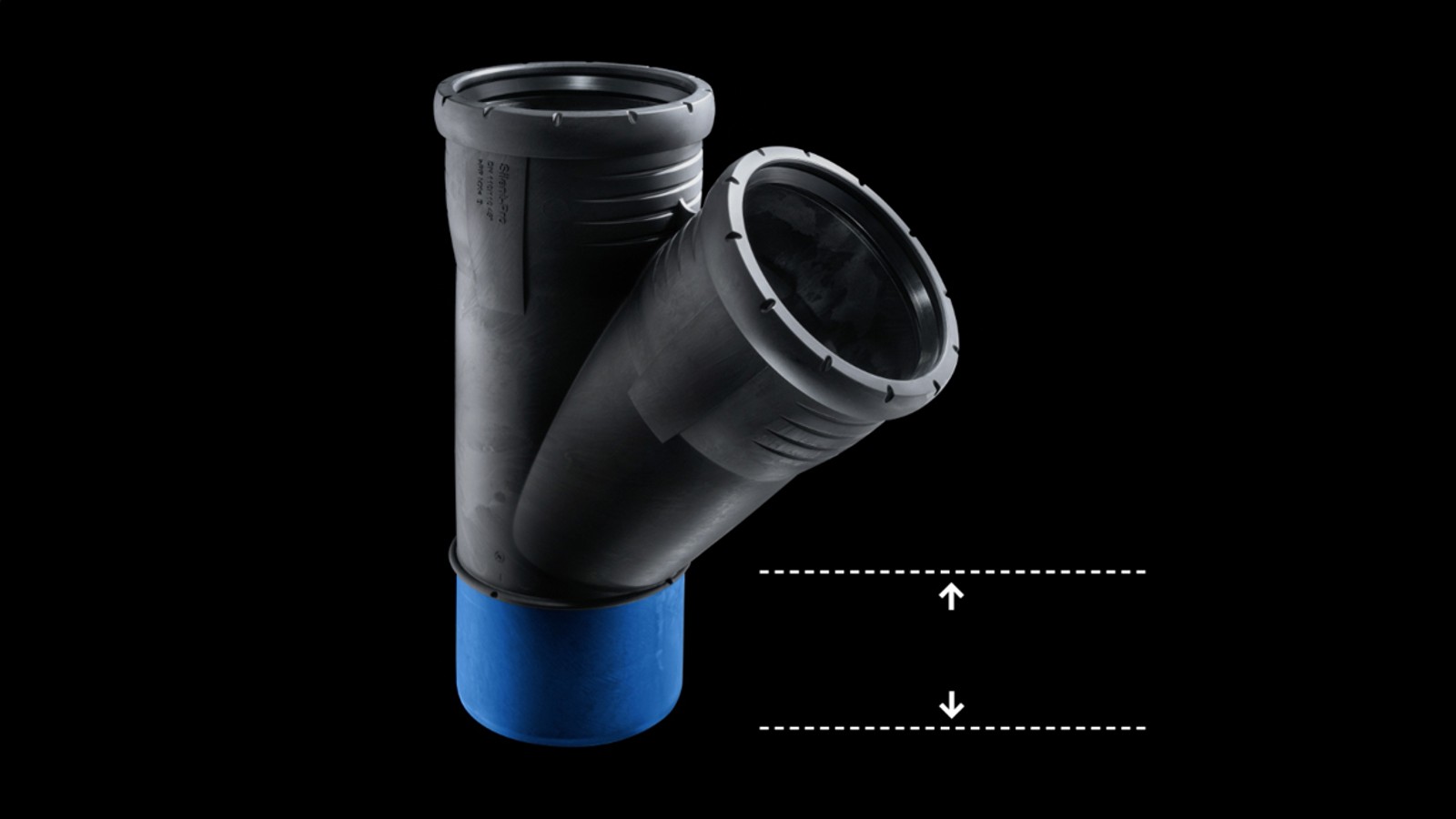

Järjestelmän runsas asetussyvyys takaa parhaan mahdollisen turvallisuuden – vaikka putken päät olisi leikattu kulmassa tai osia ei olisi epähuomiossa asetettu täysin paikoilleen.

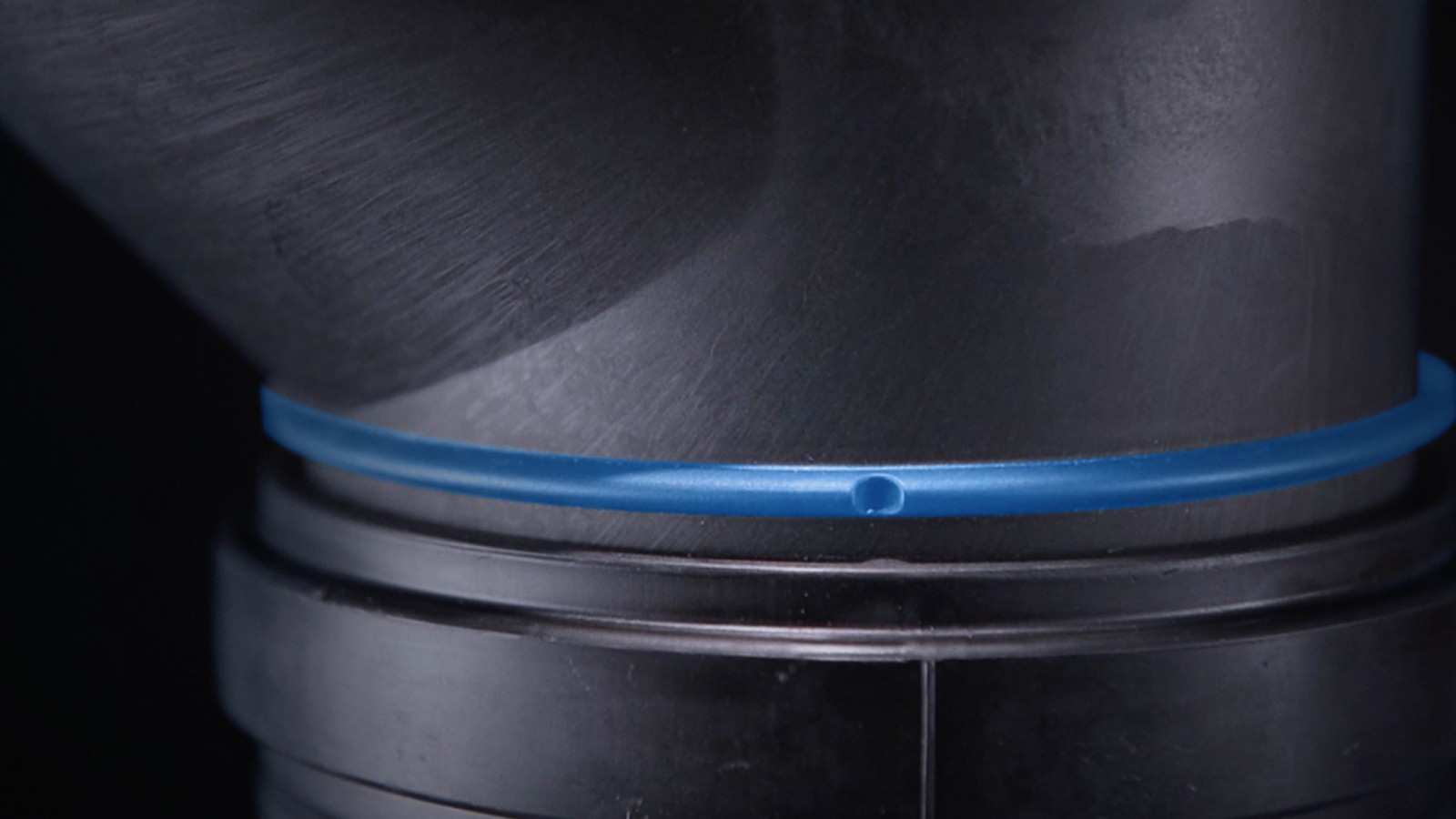

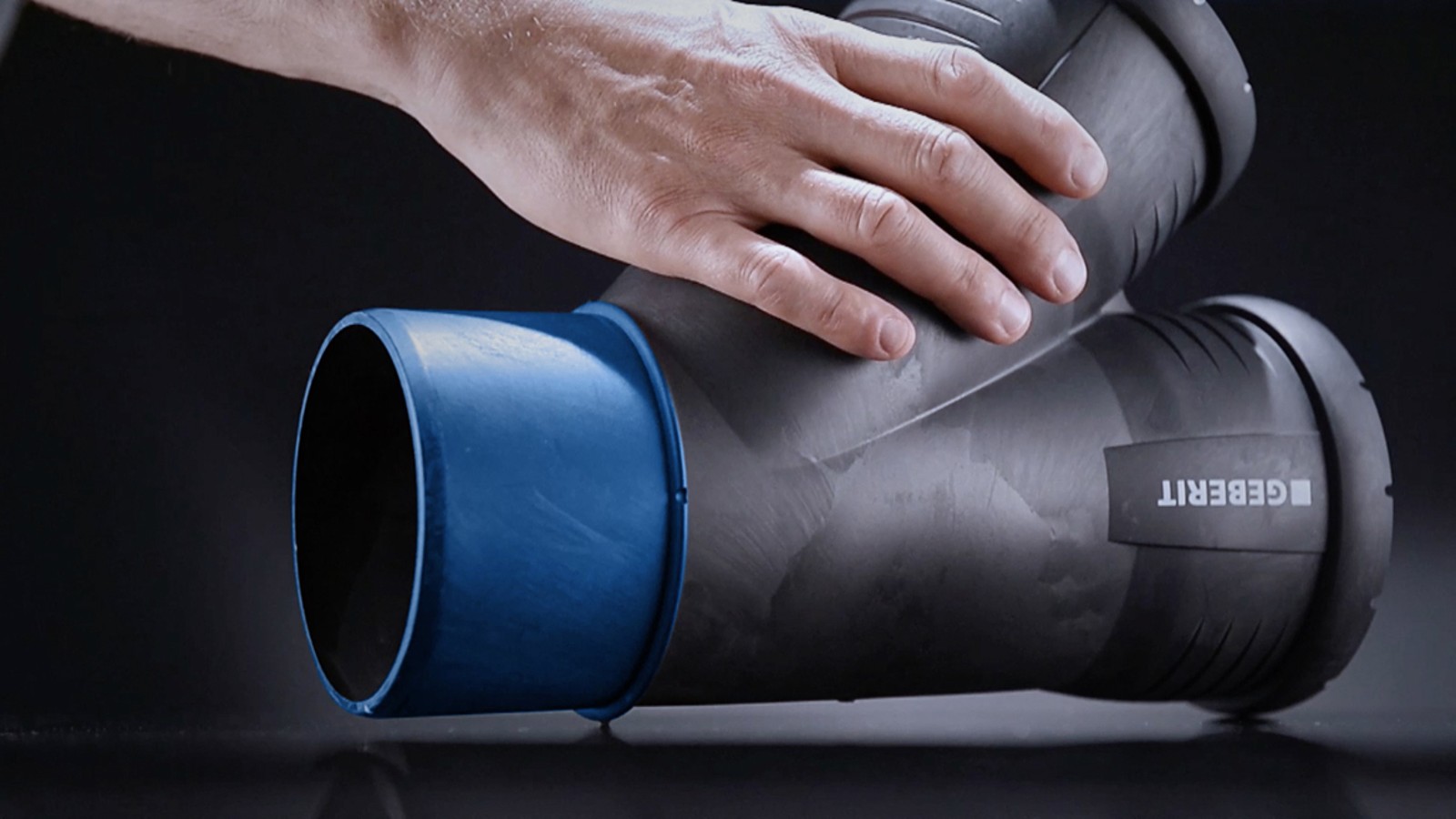

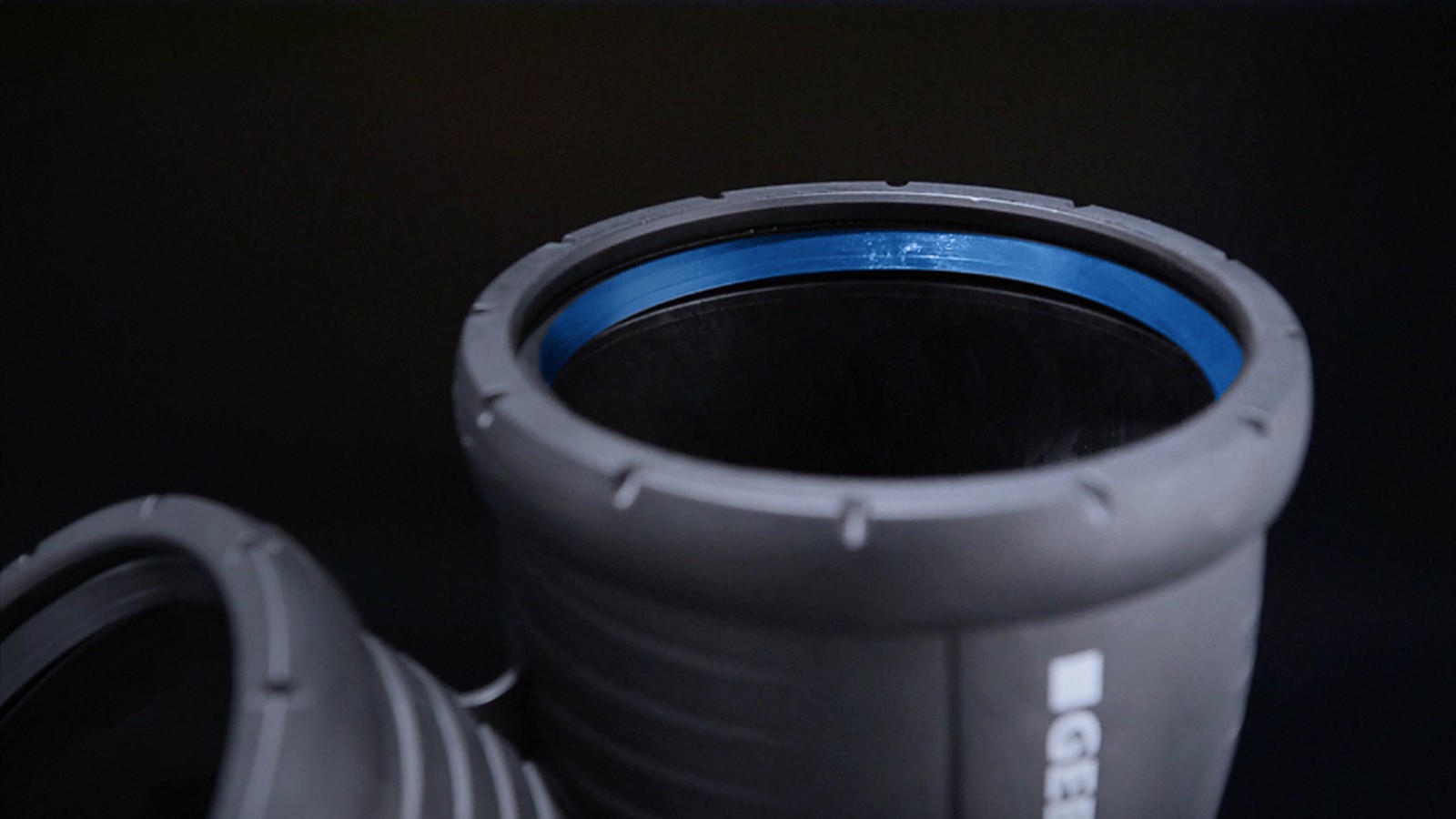

Yhteessä olevan pysäytysrenkaan avulla asentaja voi helposti tarkistaa, että osat on liitetty oikein. Ulkoneva pysäytysrengas suojaa myös tiivistepintaa naarmuilta ja estää tiivisteen vaurioitumisen asennuksen aikana.
EPDM:stä valmistetut tiivisteet ovat vuotamattomia vuosikymmeniä, jopa ankarissa käyttöolosuhteissa, kuten tilapäisesti vedenlämpötilojen noustessa tai altistumisessa
kotitalouskemikaaleille.
Geberit Silent-Pro -järjestelmän kuvaus
Mitat
| Nimellisleveys (DN) | Mitat ulkohalkaisija × paksuus (mm) |
|---|---|
| 50 | 50 × 3,0 |
| 70 | 75 × 3,8 |
| 90 | 90 × 4,3 |
| 100 | 110 × 4,5 |
| 125 | 125 ×5,0 |
| 150 | 160 × 6,0 |
Liittimet

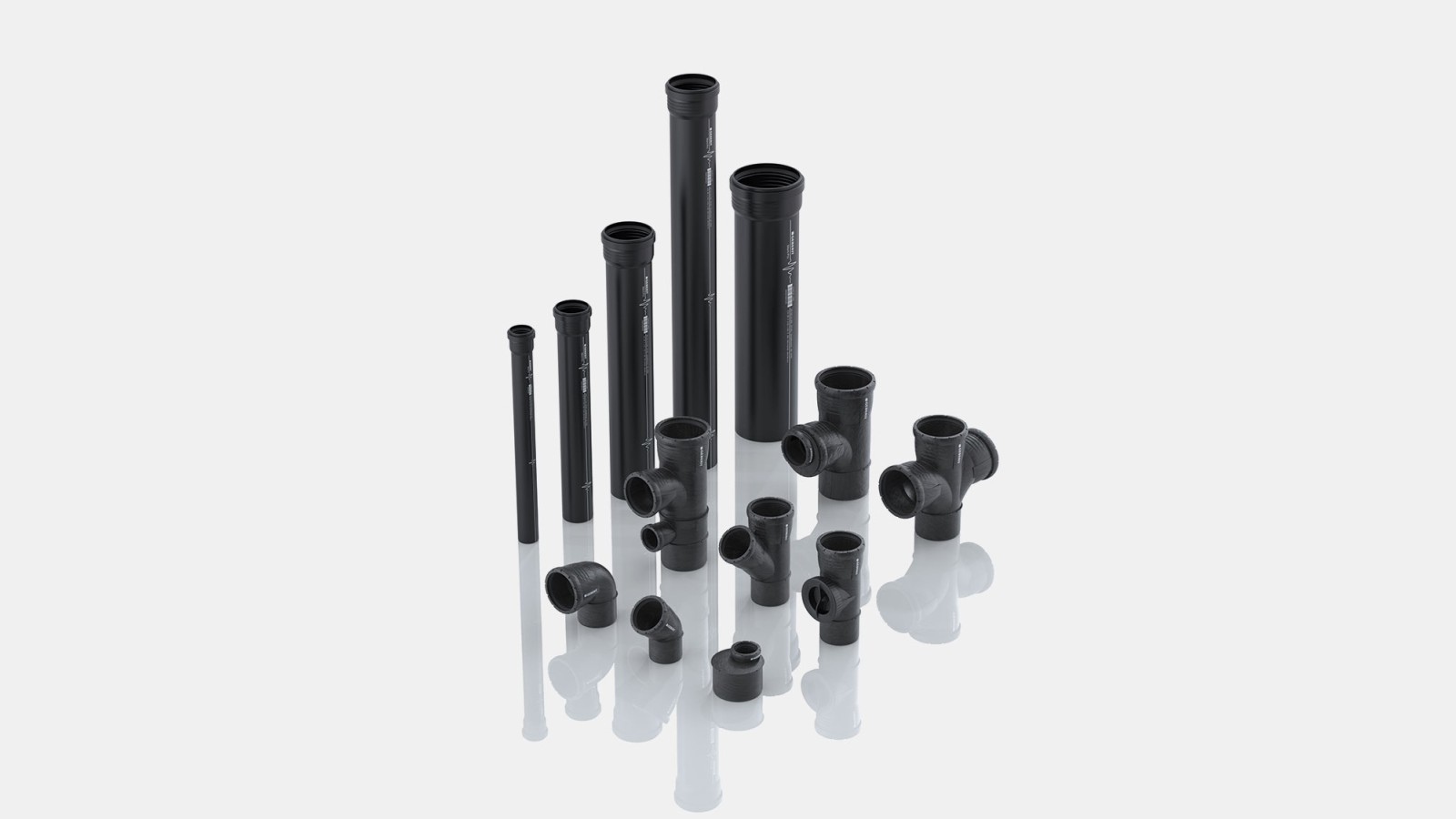

Tuotevalikoima
Saatavana olevat yhteet
- Laaja yhdevalikoima

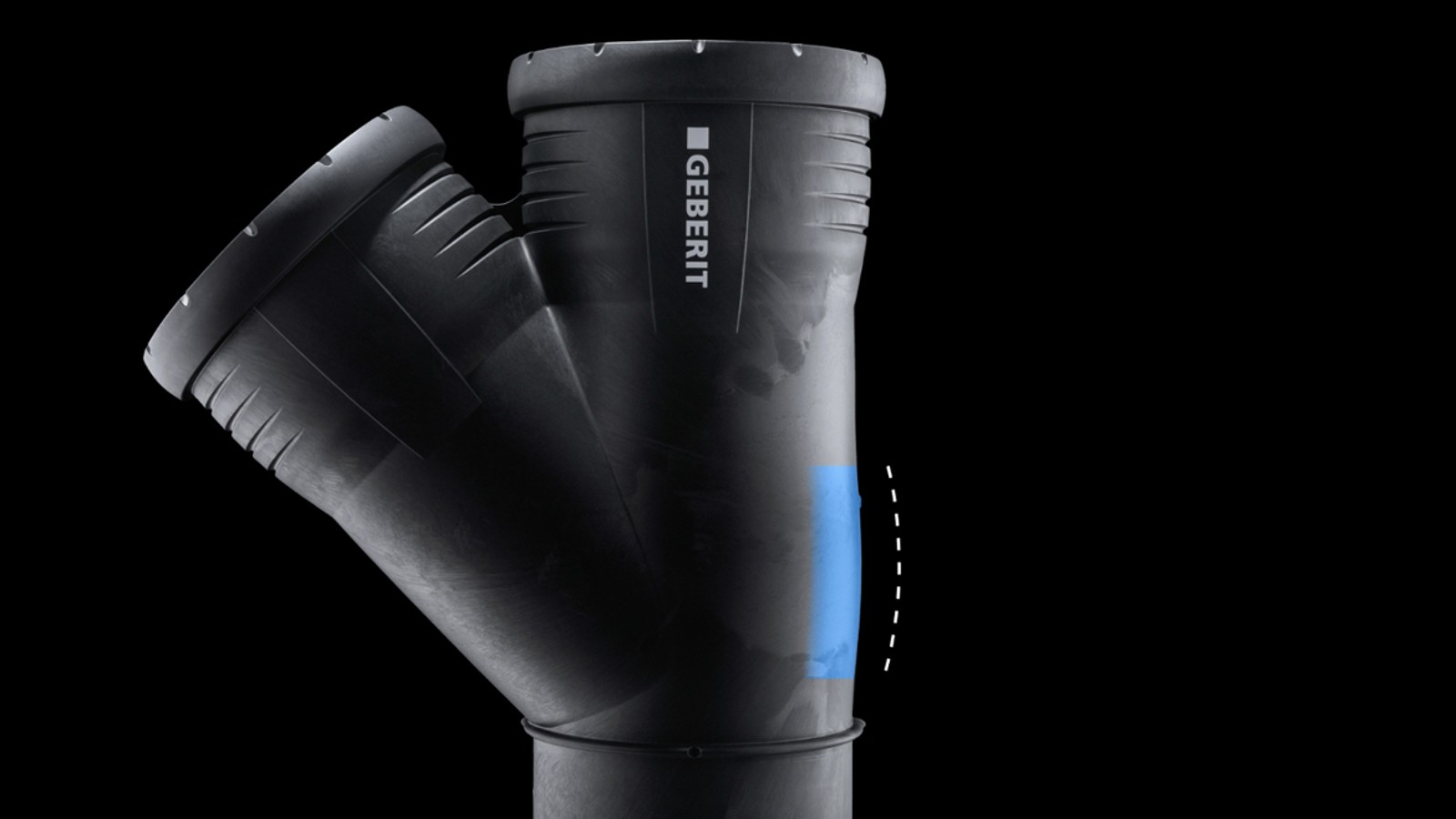

- Vahvistettu materiaali vähentää ääntä vaikutusalueilla
- Monipuoliset erikoisyhteet
- Pyöristetyt haarayhteet

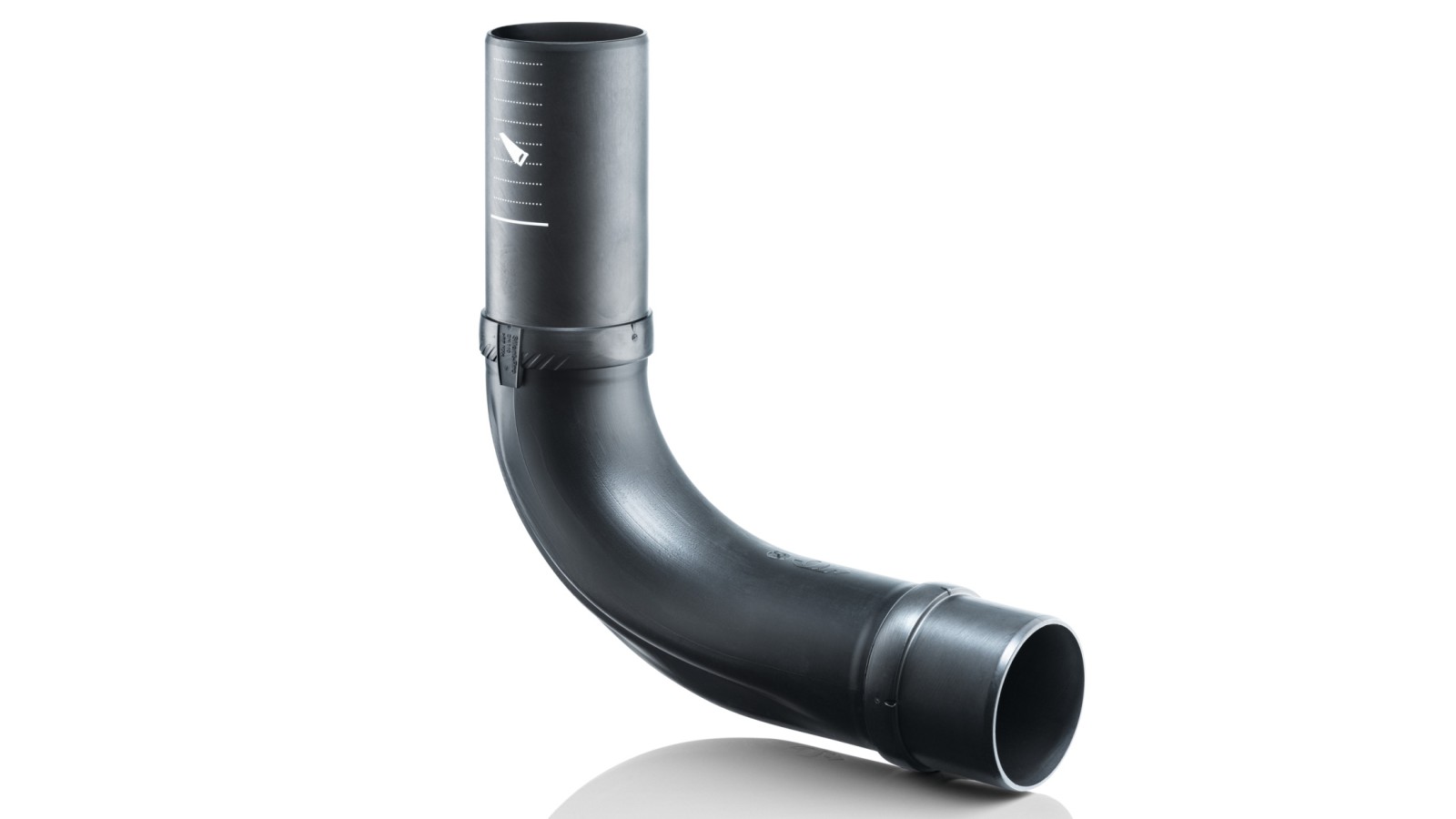

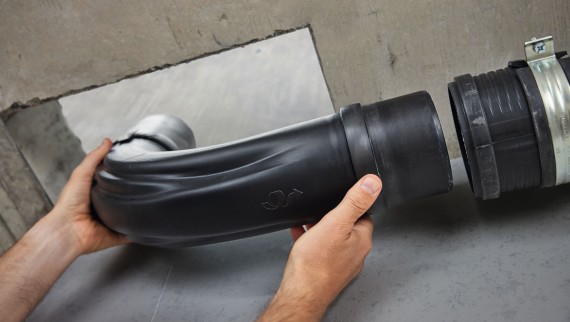

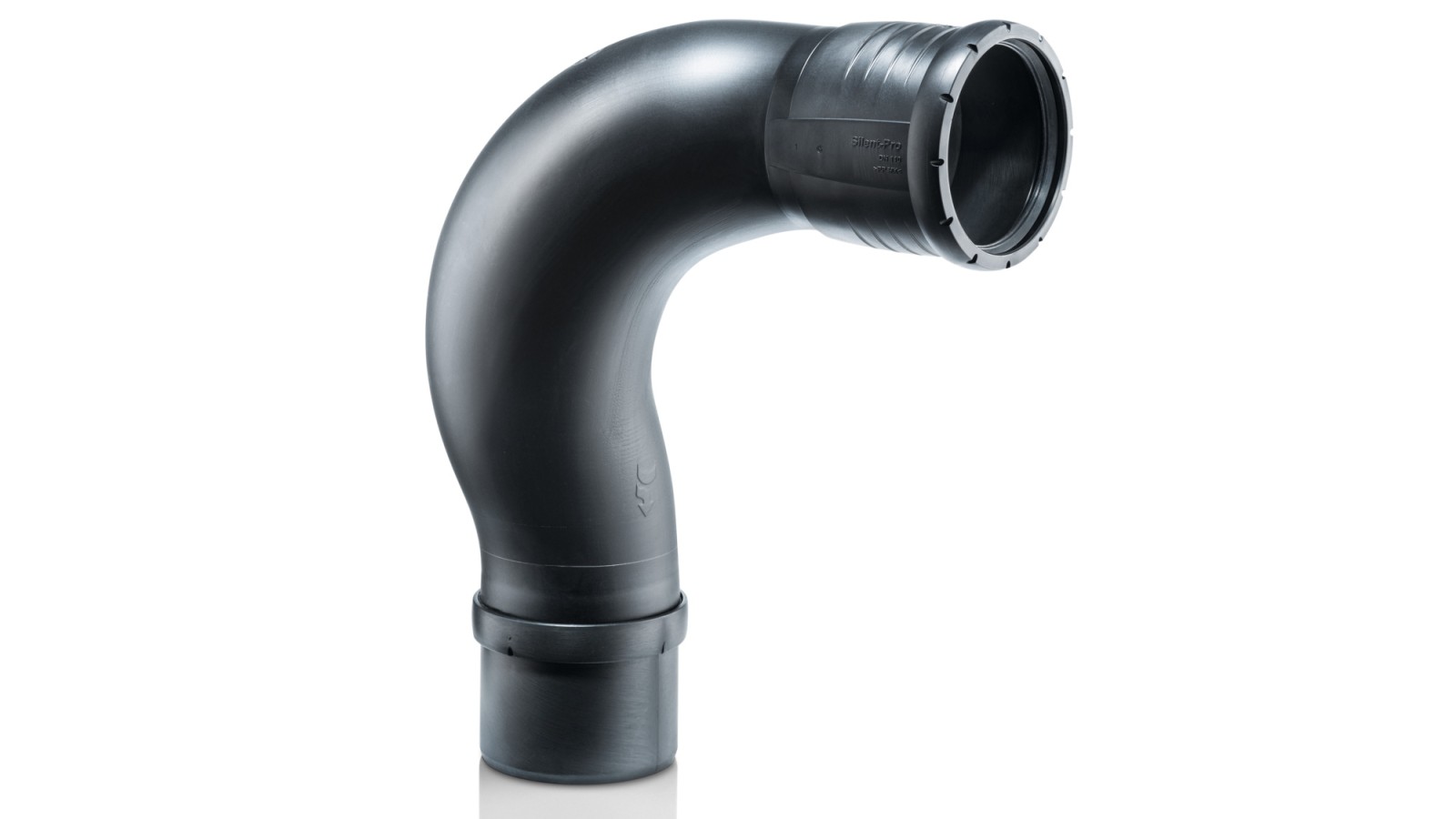

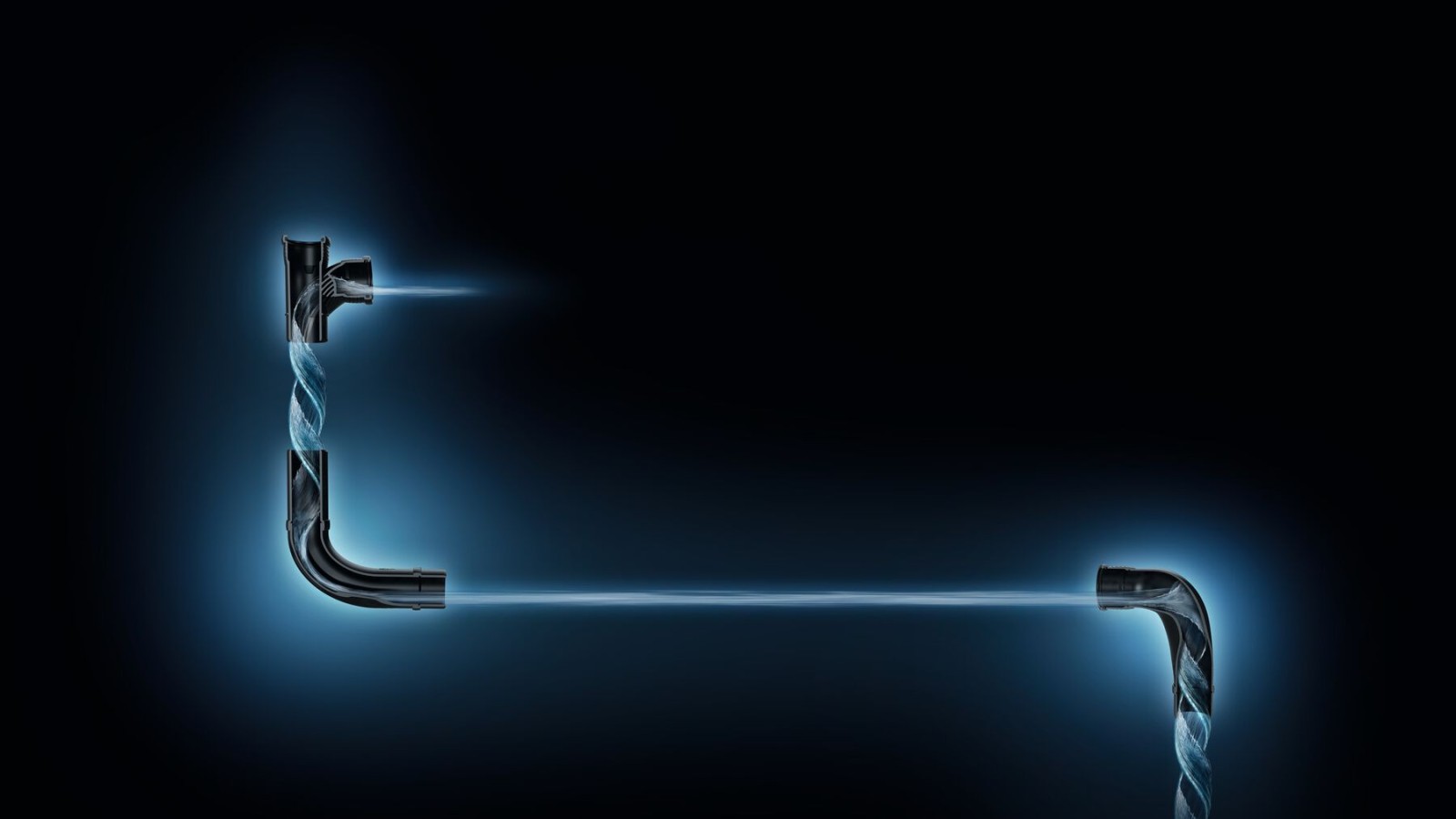

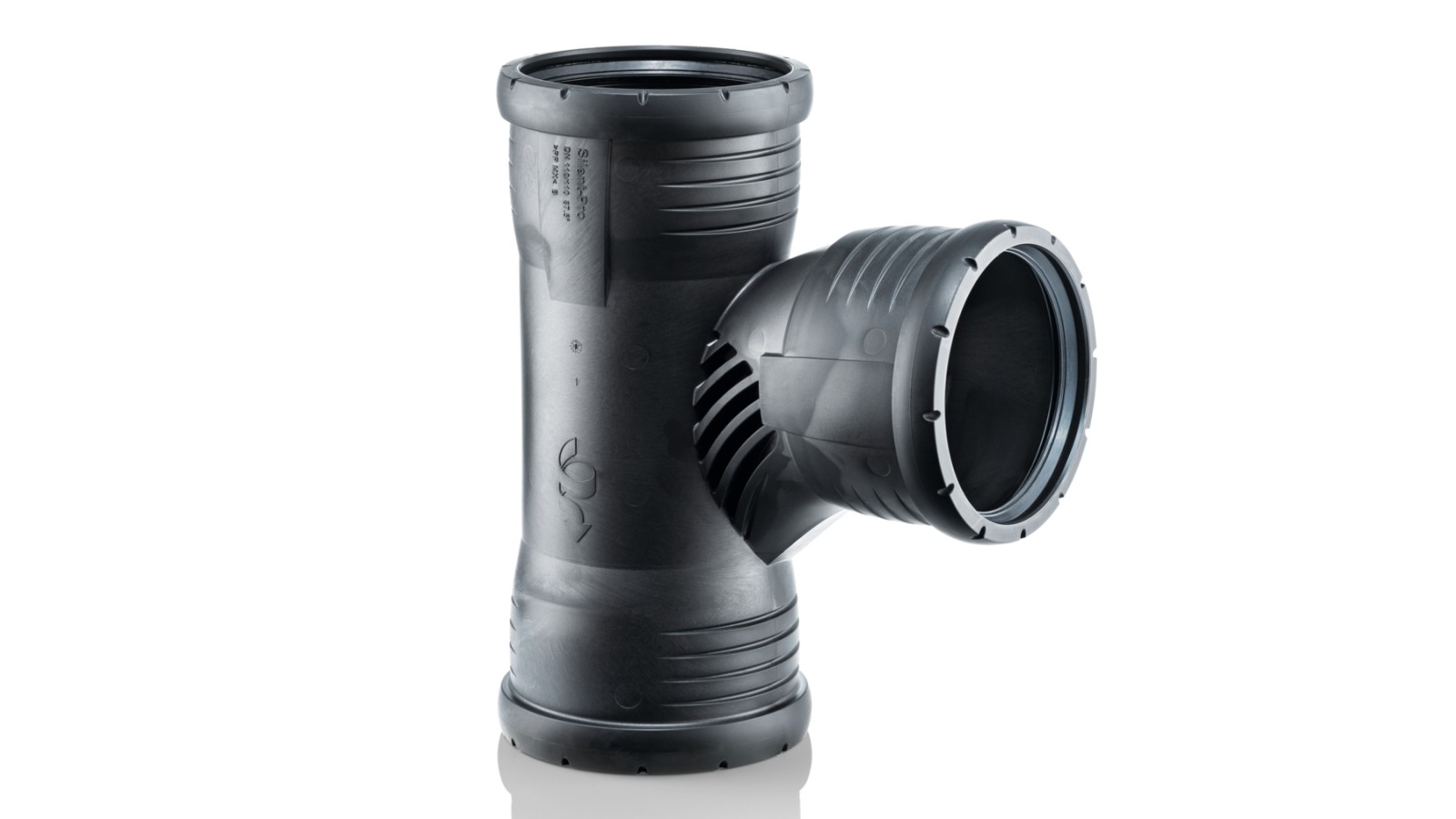

Geberit Silent-Pro SuperTube
Tilaa säästävä viemäröintijärjestelmä kerrostaloihin:
- Yksinkertaistettu suunnittelu
- Tilaa säästävä järjestelmä
- Suurempi viemäröintikapasiteetti
- Helpompi asennusprosessi
- Vähemmän käytettyä materiaalia
Tarvikkeet
200 kPa:n asennettu ratkaisu

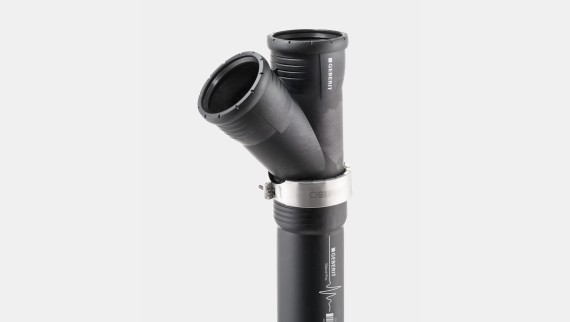

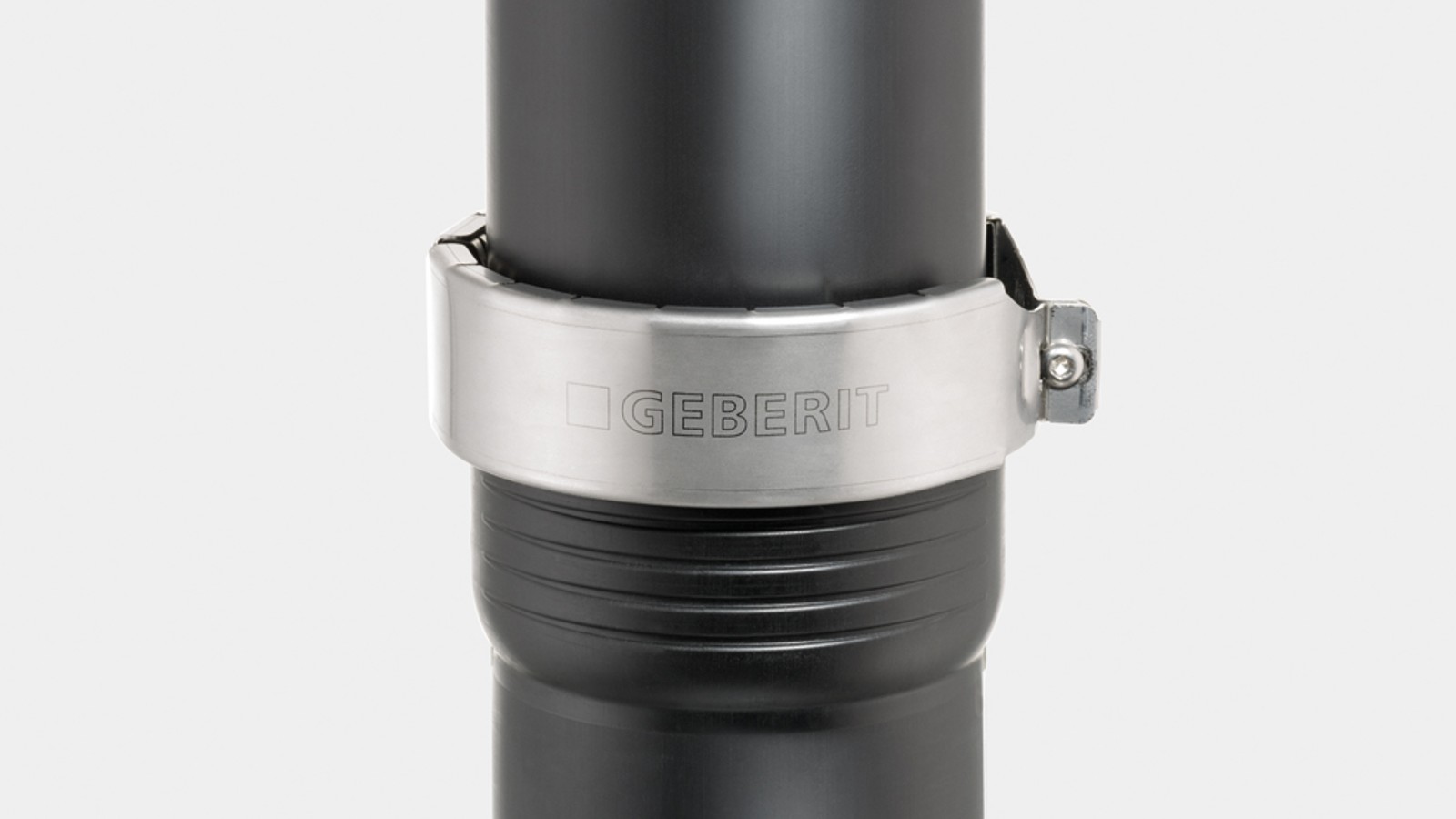

Geberitin muhvilukolla saadaan aikaa vetoluja muhviliitos. Geberit Silent-Pro -järjestelmää voidaan siis käyttää sadevesiputkissa, joiden sisäinen paine on jopa 200 kPa.
Tekniset tiedot
| Geberit Silent-Pro | |
|---|---|
| Materiaali | PP-MX |
| Lineaarinen lämpölaajenemiskerroin | 0,08 mm / (m K) |
| Lineaarisen lämpölaajenemisen vastaanotto | Tapahtuu O-rengasliitoksessa eikä vaadi lisätoimenpiteitä |
| Asennuslämpötila | –10…40 °C |
| Pysyvän kuormituksen käyttölämpötila | –10…90 °C |
| Kemikaalienkestävyys | Tavalliset kotitalouskemikaalit |
Ympäristöselosteet EPD
Ympäristöselosteet EPD
Ympäristöselosteet (EPD) luovat läpinäkyvyyttä ja mahdollistavat tuotteiden vertailun niiden ympäristövaikutusten osalta.
EPDt saatavissa Geberit PE -viemäriputkille ja yhteille.
Alla olevat ympäristöselosteet ovat saatavilla vain englanniksi.
Hyödyllisiä työkaluja suunnittelun avuksi
Geberit-yhtiön BIM-tiedot Autodesk® Revit® -ohjelmaan
Lataa Geberit-tuotteiden BIM-sisältö maksutta Autodesk® Revit® -ohjelmaan.
Geberit ProPlanner
Geberit ProPlanner -suunnitteluohjelman avulla voimme yhdessä suunnitella toimivat ja tarkoituksen mukaiset putkisto- ja saniteettijärjestelmät projektiisi.
Geberit Äänityökalu
Geberit äänityökalulla voit testata suunnittelemasi rakennusten äänitasoja ja löytää oikeat ratkaisut inahteellisiin ääniratkaisuihin.
Geberit Silent-Pro -järjestelmä Katso tekniset tiedot
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Objektit ja putkisarjat
Geberitin putkitemplatet ovat myös saatavilla MagiCAD -ohjelmistoon.Templatet ovat ladattavissa Progmannin sivuilta .
Kymdatan CADS Hepac -ohjelmistossa on myös Geberit-tuotteet, vesikalusteita ja putkisarjoja.
BIM-objektit Revit-ohjelmistoon löydät Geberitin omilta sivuilta, BIM-objektit.
Lataa ilmainen e-kirja viemäreiden äänieristyksestä
Teknisessä esitteessä kerromme miten vähennät viemäreistä rakenteisiin siirtyviä ääniä ja näin parannat asukkaiden asumismukavuutta.
Tutustu samankaltaisiin tuotteisiin
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube on tilaa säästävä viemäröintijärjestelmä kerrostaloihin ja rivitaloihin, joissa on tiukat äänieristysvaatimukset. Geberit Silent-Pro SuperTube -järjestelmän maksimi viemäröintikapasiteetti on 6 l/s putkikoolla d110 ja 4,5 l/s putkikoolla d90.
Geberit Silent-PP
Äänioptimoitu muhviliitoksella varustettu Geberit Silent-PP -viemäröintijärjestelmä sopii ihanteellisesti viemärijärjestelmien nopeaan, taloudelliseen ja akustisesti optimoituun asennukseen.
Geberit-energiansäästöventtiili
Geberit-ERV-energiansäästöventtiili estää lämpöä menemästä jatkuvasti hukkaan avoimen laskuputken kautta, haittaamatta silti toimintaa.

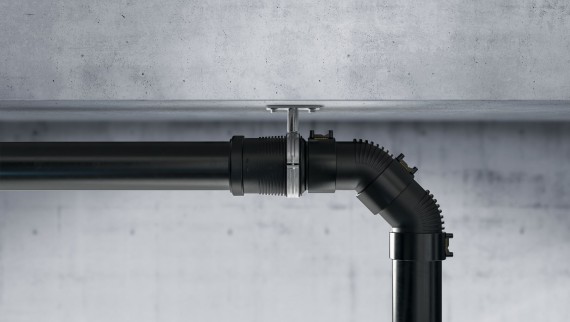

Geberit Silent-db20
