Geberit-ERV-energiansäästöventtiiliPAREMMAN ENERGIATEHOKKUUDEN HUIPPU
Geberit-energiansäästöventtiili sulkee viimeisen vuotokohdan
Energian säästämiseen tähtäävät toimenpiteet ovat vakioominaisuuksia nykyajan rakennuksissa, ja niitä sovelletaan yleensä koko rakenteeseen julkisivusta ikkunoihin ja kattoon asti. Mutta tästä palapelistä puuttuu yksi palanen, jota ei ole saatu tätä ennen paikalleen: avoin viemärin tuuletusputken pää. Kun esimerkiksi wc huuhdellaan, tämä aukko estää alipaineen muodostumisen ja vesilukkojen imeytymisen tyhjiksi. Tuloksena on jatkuva lämmön karkaaminen viemäröintijärjestelmän kautta. Innovatiivinen Geberit-energiansäästöventtiili ERV auttaa sanomaan hyvästit tälle ongelmalle. Se avautuu vain tarvittaessa ja toimii yksinkertaisesti taatakseen paineen kompensoinnin tarvittaessa. Tämä estää tarpeettoman lämpöhäviön.
Innovatiivinen Geberit-ERV-energiansäästöventtiili ratkaisee ongelman:
- patentoidun järjestelmän ansiosta levyventtiilit aukeavat vain tarvittaessa
- paineentasaus tarvittaessa
- estää turhan lämmönkarkaamisen ja näin ollen parantaa rakennuksen energiatehokkuutta
Myönteisiä ja kannattavia vaikutuksia

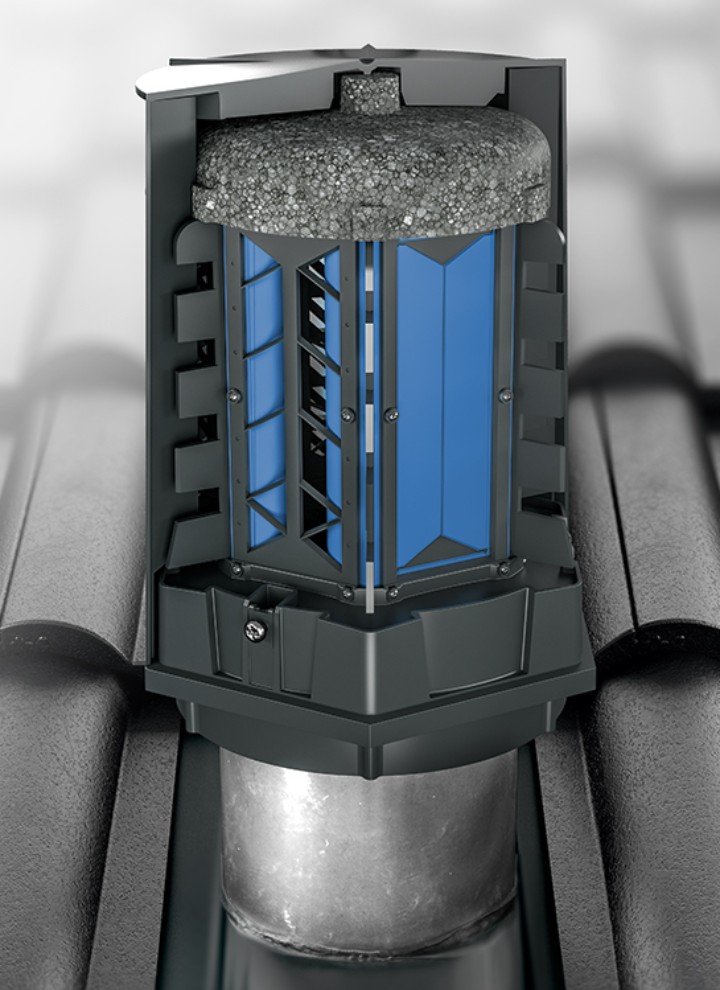

![Geberit-ERV-energiansäästöventtiilin patentoidut magneettiset kalvot avautuvat molempiin suuntiin Geberit-ERV-energiansäästöventtiilin patentoidut magneettiset kalvot avautuvat molempiin suuntiin](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-showing-concept-8-11.jpg)
Positiiviset vaikutukset, jotka kannattavat
Riippuen rakennuksen rakenteesta, sijainnista tai sääolosuhteista Geberit-energiansäästöventtiili ERV:n asennus maksaa itsensä takaisin 5 -10 vuodessa*. Ne, joilla on kattoterasseja, hyötyvät myös energiansäästöventtiilistä, koska epämiellyttävät hajut eivät pääse leviämään viemärintuuletusputken päästä.
- Säästä energiaa toiminnallisuudesta tinkimättä – näin voidaan säästää jopa 50 litraa lämmitysöljyä vuodessa*
- Voidaan asentaa d110-putkikokoon ja mukauttaa sopimaan kaikkiin yleisiin asennustyyppeihin
- Ei vaadi huoltoa, sillä sisältää hyönteissuojan ja on pakkasenkestävä
* Laskelmat perustuvat mallilaskelmiin, joissa on käytetty Lucernissa Sveitsissä vallitsevia sääolosuhteita ja lämpötiloja, kerrostaloa ja eristämättömiä laskuputkia.
Geberit-ERV-energiansäästöventtiilin toimintaperiaate

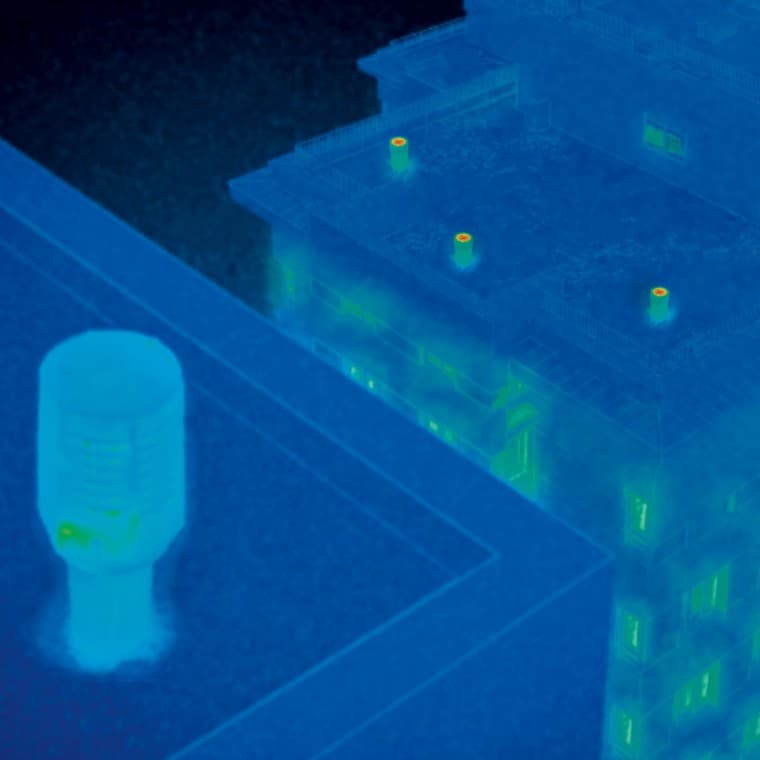

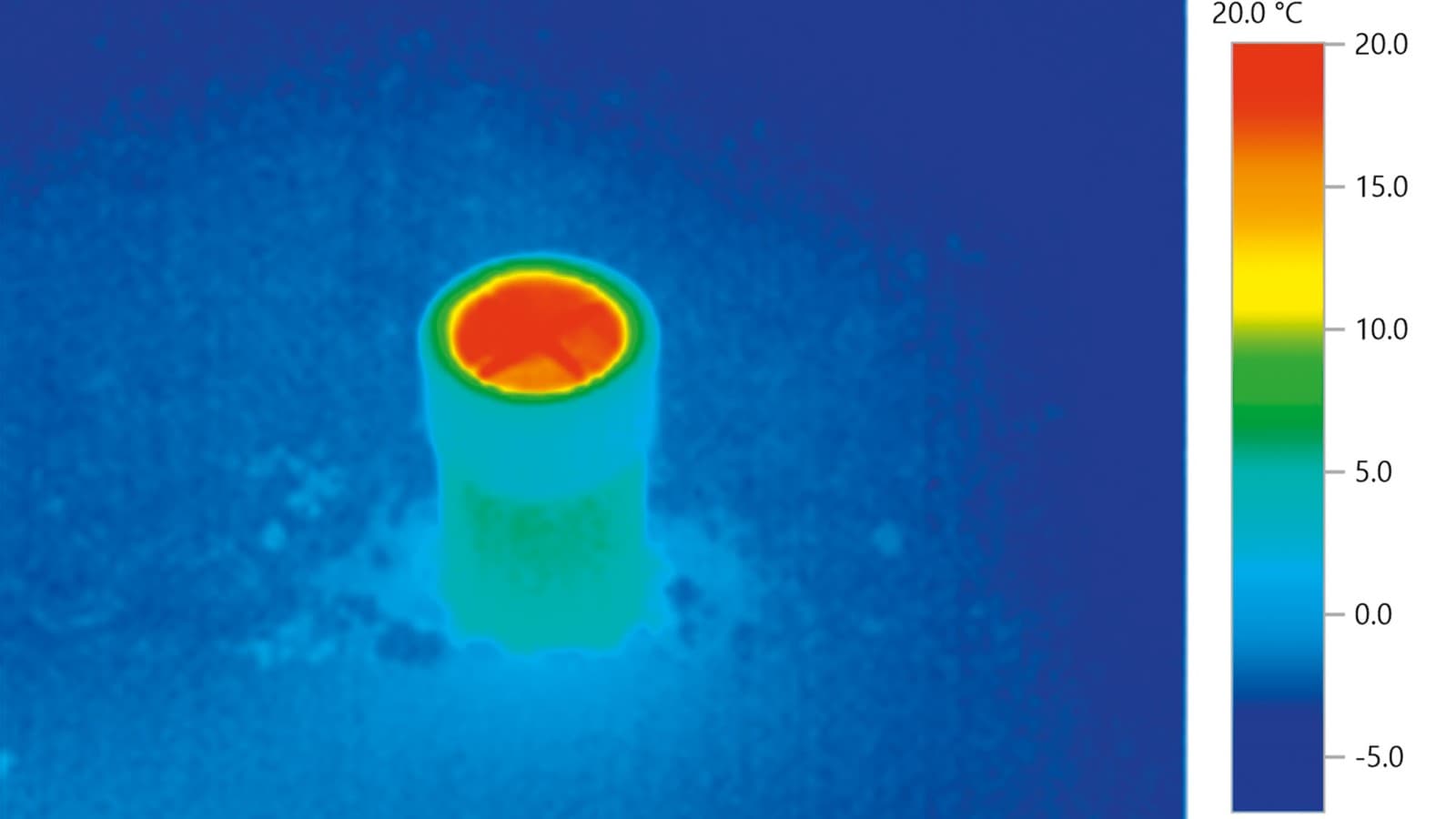

Energiahävikki katolla
![Tuuletusputkien lämpökuva käytettäessä Geberit-ERV-energiansäästöventtiiliä ja kun putkisto ylhäältä auki Tuuletusputkien lämpökuva käytettäessä Geberit-ERV-energiansäästöventtiiliä ja kun putkisto ylhäältä auki](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-thermal-image-of-building-1-1.jpg)

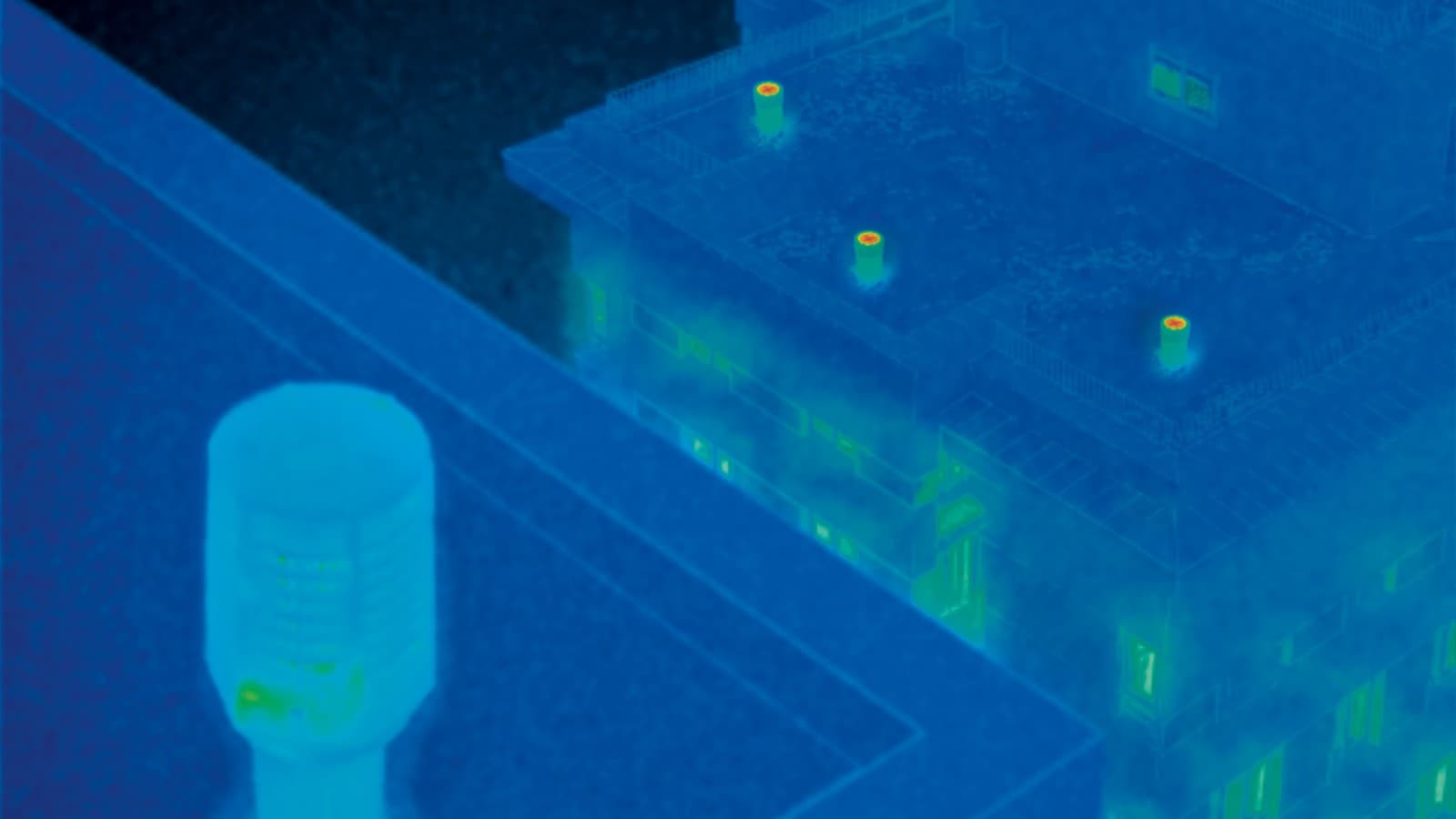

Vilkaisu lämpökameran läpi osoittaa selviä lämpötilaeroja pinnoissa, jotka ovat erityisen merkityksellisiä ulkolämpötilan muuttuessa kylmäksi.
Viemäriputkistojen sopiva tuuletus

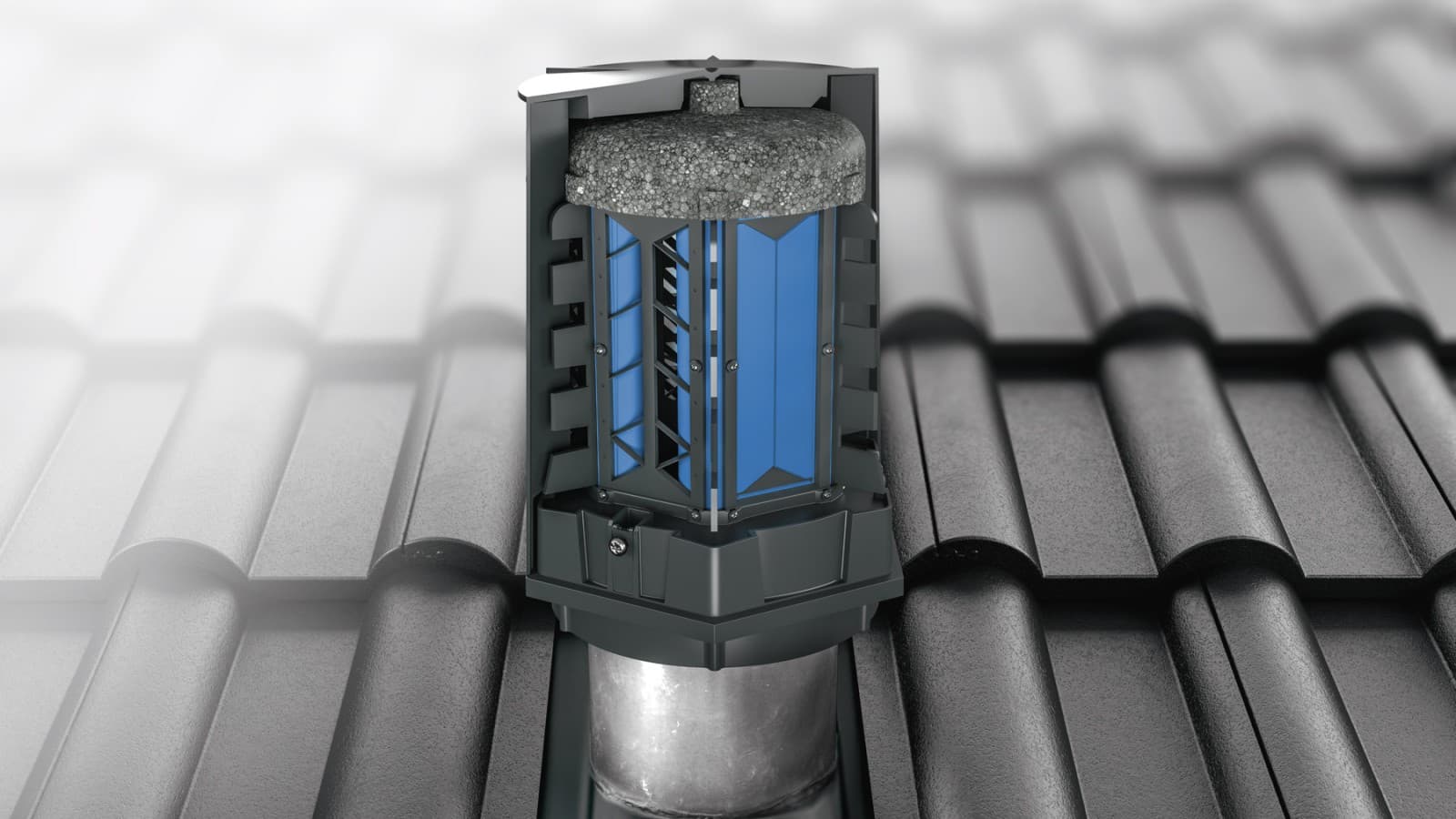

Geberit-energiansäästöventtiili ERV sulkee viemärin tuuletusputken pään katolla patentoidulla levyventtiilijärjestelmällä. Järjestelmä aukeaa automaattisesti kun paineentasausta tarvitaan. Muulloin järjestelmä pysyy kiinni pitäen lämmön rakennuksen sisällä. Viemärijärjestelmän ylipaine pääsee myös purkautumaan Geberit-energiansäästöventtiili ERV:n kautta, koska levyventtiilit aukeavat molempiin suuntiin. Geberit-energiansäästöventtiili ERV täyttää standardin SN 592000.

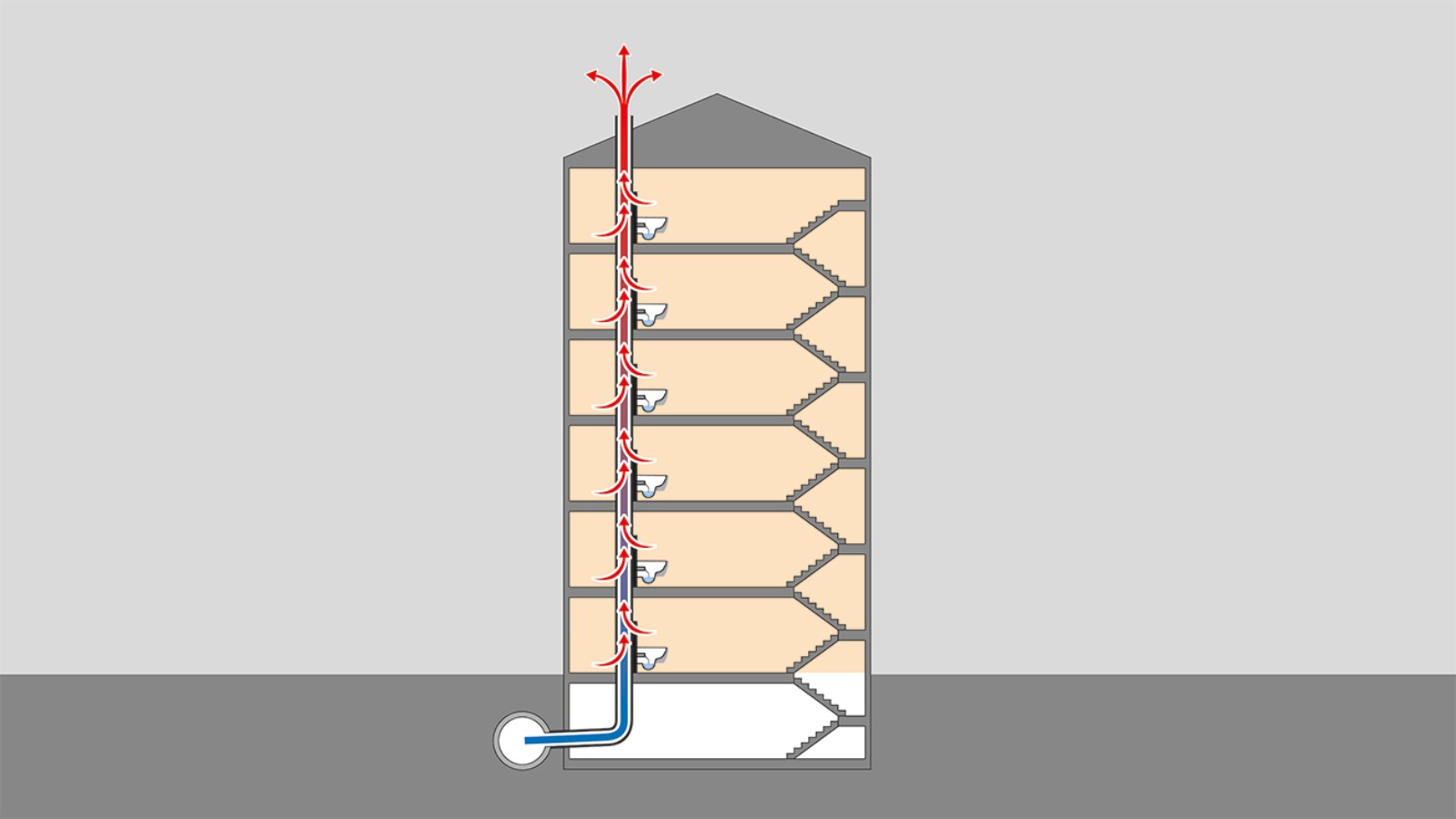

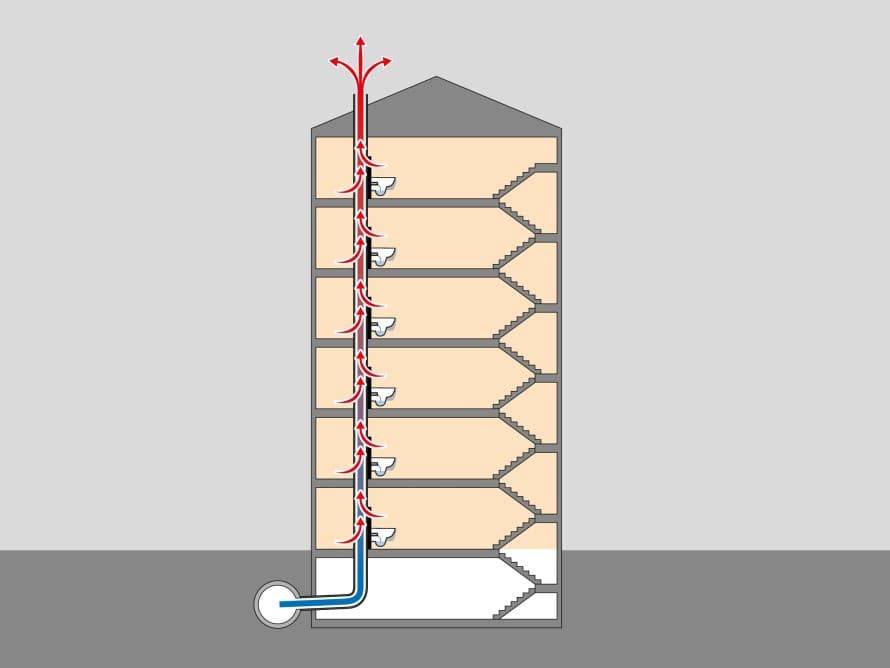

Näkyvä lämpöhäviö ilman Geberit-energiansäästöventtiili ERV:tä
![Lämmön virtaaminen katon läpivientikappaleiden kautta Lämmön virtaaminen katon läpivientikappaleiden kautta](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-building-with-open-stack-16-9.jpg)
Luzernin yliopiston suunnittelun ja arkkitehtuurin laitos suoritti Sveitsin Swiss Federal Office of Energy SFOE -viraston toimeksiannosta tutkimuksen rakennusten runkojen toiminnallisista aukoista tulevista lämpöhäviöistä. Tämän tutkimuksen tulokset osoittavat, että lämpöä häviää läpivientikappaleiden kautta.
Tarpeisiin perustuva tuuletus Geberit-energiansäästöventtiili ERV:llä

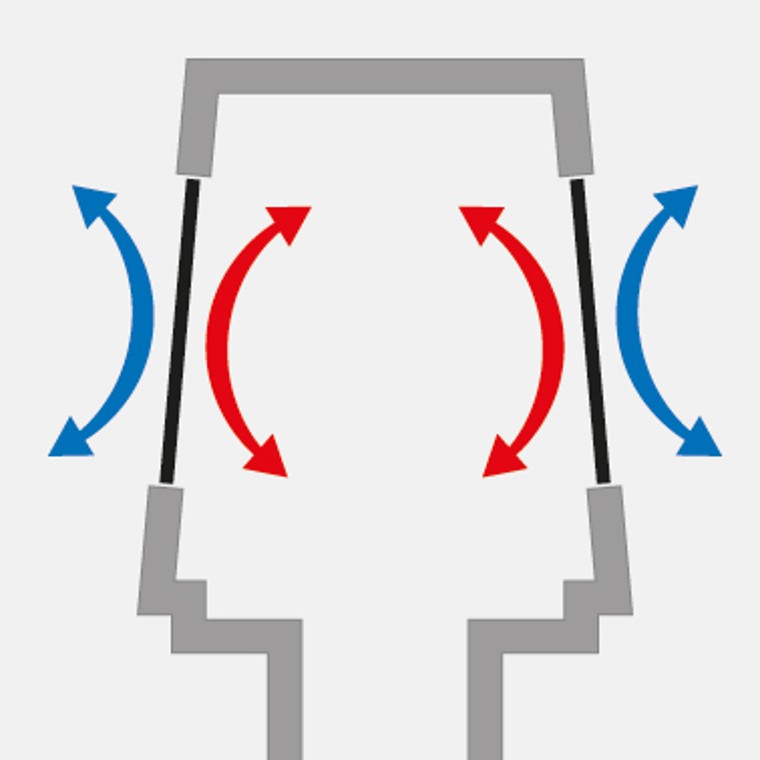

![Jos viemärivettä ei virtaa, suljettuina olevat kalvot estävät energiahukan Jos viemärivettä ei virtaa, suljettuina olevat kalvot estävät energiahukan](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-magnetic-sleeve-are-closed-380-380.jpg)

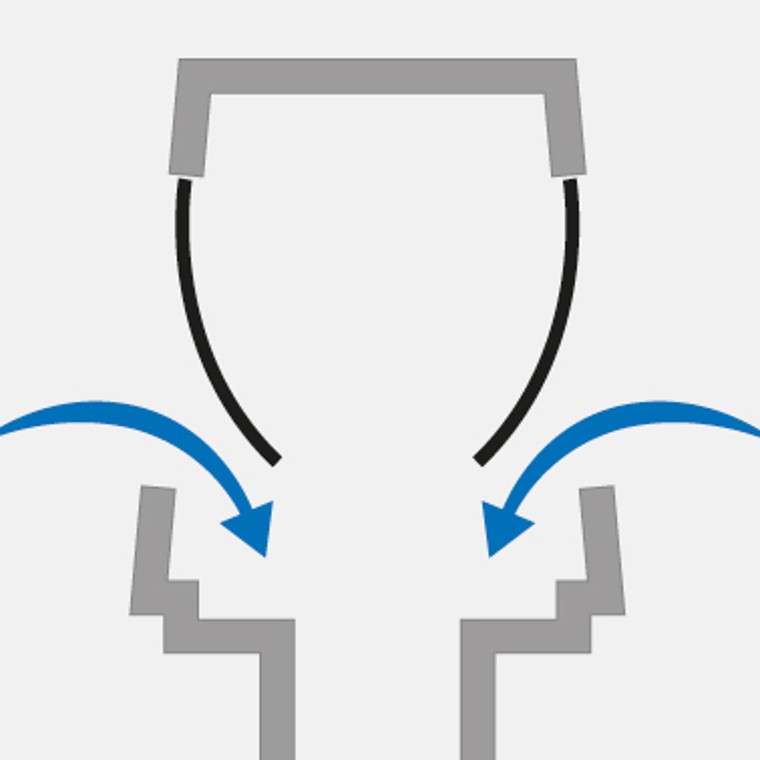

![Alipaineen yhteydessä, esim. WC-istuimen käytön aikana, kalvot avautuvat, ja ilma pääsee virtaamaan järjestelmään Alipaineen yhteydessä, esim. WC-istuimen käytön aikana, kalvot avautuvat, ja ilma pääsee virtaamaan järjestelmään](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-magnetic-sleeve-to-leave-air-in-380-380.jpg)

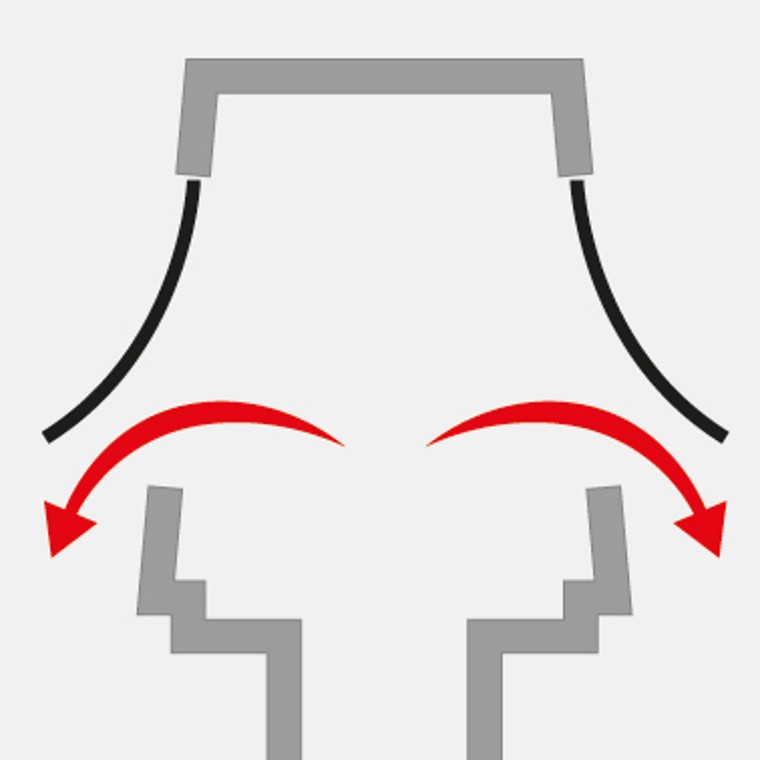

![Myös viemäriputkistosta tuleva suuri ylipaine tasaantuu kalvojen avautumisen vaikutuksesta Myös viemäriputkistosta tuleva suuri ylipaine tasaantuu kalvojen avautumisen vaikutuksesta](/_assetsmaster/global-media/pictures/entwaesserungssysteme/erv/img-erv-magnetic-sleeve-to-let-air-out-380-380.jpg)
Lisenssit / Projektin sponsorointi
OEKAG WasserTechnik AG / Klimastiftung Schweiz / Sveitsin energiavirasto BFE
