Geberit PE SuperTube Tilaa säästävä järjestelmä

Hydraulisesti optimoitu viemäröinti korkeisiin rakennuksiin

Geberit PE SuperTube -tekniikka perustuu järjestelmäosien täydelliseen yhteistoimintaan, mikä tekee mahdolliseksi säästää tilaa viemärijärjestelmän asennuksessa korkeissa rakennuksissa. PE SuperTube-järjestelmässä ei tarvita enää samansuuntaista tuuletusputkea, jolloin se tila jää asuintilaksi. Putkistoissa voidaan käyttää pienempää putkikokoa, mikä pienentää myös tarvittavan kuilun kokoa. Vaakasuuntaiset putkistot voidaan asentaa jopa 6 metriin asti ilman kaatoa.

  • Enemmän asuintilaa ja hyötypinta-alaa
  • Helppo suunnitella ja nopea asentaa
  • Pienemmät ja koko pituudelta samat putkien halkaisijat (d110)
  • Poistoputken maksimivirtaama 12 l/s
  • Ylimääräisiä tuuletusputkia ei tarvita
  • Vaakatasoinen putkisto ilman porrastuksia (enint. 6 m)

Tilaa säästävä asennus

Tilaa säästetään pienellä putkikoolla d110 asentamatta ylimääräistä tuuletusputkea. Lisää tilansäästöä saadaan aikaan asentamalla vaakasuora putkisto jopa kuuden metrin pituudelta ilman porrastuksia.
Perinteiset viemäröintijärjestelmät vaativat paljon tilaa, kun niissä käytetään putkikokoa d160 ja ylimääräistä tuuletusputkea, jonka koko on d90

Järjestelmien erot:

Geberit PE SuperTube -järjestelmällä (vasemmalla), viemäröintikapasiteetti on 12 l/s. Tämä tekniikka tekee mahdolliseksi käyttää vain yhtä pukikokoa d110, jolloin erillistä tuuletusputkeakaan ei enää tarvita. Lisäksi vaakasuorat putkistot voidaan asentaa ilman kaatoa jopa 6 metrin pituuteen asti.

Tavanomaisessa viemäröintijärjestelmässä (oikealla) viemäriöintikapasiteetti on 12.4 l/s, kun käyettään putkikokoa d160 ja tuuletusputkena d90.

Geberit PE SuperTube -suunnittelutyökalu

Geberit PE SuperTube -suunnittelutyökalun käyttö on yksinkertaista

Tarvitsetko apua viemärijärjestelmän mitoitusvirtaaman laskennassa? Geberit PE SuperTube -suunnittelutyökalulla voit määritellä tarvitsemasi virtaamat ja katsoa miten PE SuperTube toimii projektissasi. Jos tarvitset apua, niin otathan yhteyttä tekniseen tukeemme joko sähköpostilla tai puhelimitse, puh. 010 662 304. Autamme mielellämme.

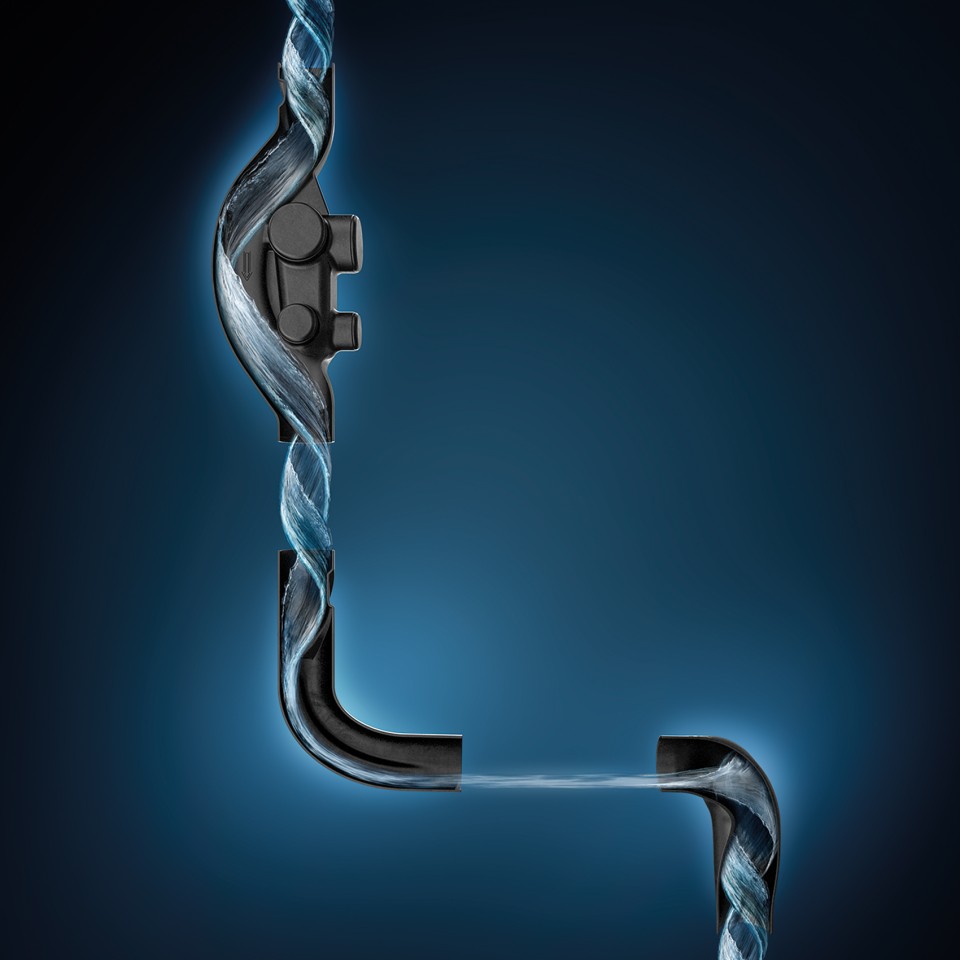

Täydellinen yhteensopivuus

Geberit PE Sovent -yhde laittaa ulosvirtaavan veden pyörimään.

Yhtenäinen ilmapatsas Geberit SuperTuben ansiosta
Valitse kuvasta infopiste

Kolme yhdettä tärkeässä roolissa

Geberit PE Sovent -yhde, d110

Geberit PE Sovent -yhde, d110

Geberit PE Sovent -osan optimoitu tuotegeometria ohjaa vettä pystykokoojassa ja tekee siihen pyörteen, minkä johdosta vesi painuu putken seinää vasten. Tuloksena oleva pyörivä virtaus luo vakaan, jatkuvan ilmapylvään putken sisälle, mikä mahdollistaa viemäröintikapasiteetin 12 l/s.

Geberit PE BottomTurn -pohjakulma, d110

Geberit PE BottomTurn -pohjakulma

Geberit PE BottomTurn -pohjakulmassa suunnan muuttuminen saa veden seinän murtumaan ja pyörivä virtaus muuttuu kerrosteiseksi virtaukseksi ilman, että ilmapylväs häiriintyy. Tämä muutos vähentää huomattavasti impulssihäviöitä, tavanomaisiin ratkaisuihin verrattuna.

Geberit PE BackFlip -kulmayhde, d110

Geberit PE BackFlip -kulmayhde

Kierretty Geberit PE BackFlip -kulmayhde saa kerrostetun virtauksen jälleen pyörimään palauttaen virtauksen pyörteeksi, jolloin ilmapylväs säilyy pystykokoojassa.

Videot

Geberit PE SuperTube Katso tekniset tiedot tuotetietojen takaa
