Geberit Silent-PP HILJAINEN VIEMÄRI, HELPPO MUHVILIITOS
Geberit Silent-PP on äänioptimoitu, kustannustehokas viemäröintijärjestelmä, joka on helppo ja nopea asentaa. Sen vankat kolmikerroksiset putket soveltuvat ihanteellisesti käytettäväksi pystykokoojiin ja kytkentäputkiin rakennuksissa, joissa on kohtalaiset äänieristysvaatimukset.
Geberit Silent-PP -muhviliitosjärjestelmä tarjoaa ihanteellisen viemäröintiratkaisun erityyppisiin rakennuksiin, mm. kerrostalot ja omakoti- ja paritalot, sekä moniin muihin kohteisiin.
Geberit Silent-PP -järjestelmä on yhteensopiva ääntä eristävien järjestelmien Geberit Silent-Pro ja Geberit Silent-db20 kanssa.
Miksi valita Geberit Silent-PP?
Ääniteknisesti optimoitu
Tämän varmistaa mineraalivahvistettu kolmikerrosmateriaali ja hydraulisesti optimoidut yhteet.
Helppo asentaa
Putket ja yhteet napsahtavat yksinkertaisesti yhteen ilman lisätyökaluja.
Taloudellinen vaihtoehto
Äänieristysvaatimuksista riippuen Silent-PP:tä voidaan käyttää vaihtoehtona hyvin ääntä eristäville järjestelmille.
Luotettavan tiivis
EPDM-tiivisteet ovat olleet menestys jo vuosikymmeniä, ja ne takaavat koko järjestelmän luotettavan ja kestävän tiiviyden.
Tärkeimmät käyttökohteet ja -alueet
Perinteinen kattovedenpoistojärjestelmä
Sopii perinteiseen kattovedenpoistoon muhvilukolla. Geberit Silent-PP:tä voidaan käyttää sekä sisäpuolisissa että tavanomaisissa sadevesiputkissa.
Viemäröintiin kaupallisissa liiketiloissa
Geberit Silent-PP soveltuu öljyä ja rasvaa sisältävän jäteveden viemäröintiin kaupallisissa ravintola- ja muissa liiketiloissa, kunhan tehtaalla asennetut EPDM-tiivistysrenkaat korvataan Geberit NBR-huulitiivisteillä.

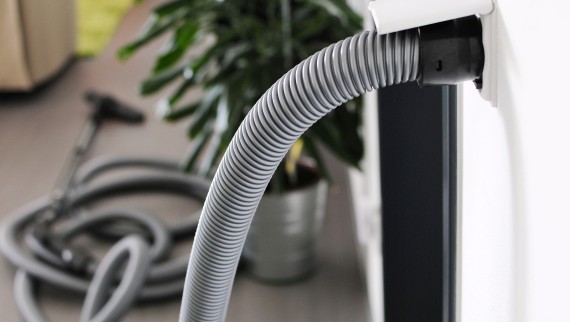

Keskuspölynimurit
Geberit Silent-PP:tä voidaan käyttää asuinrakennusten keskuspölynimurijärjestelmissä tavallisen kotitalouspölyn poistamiseen.
Palosuojausta vaativat kohteet
Palotestit suoritettiin standardin EN 1366-3 mukaisesti useissa eri asennustilanteissa. Yhdessä Geberit RS90 Plus DIN -palomansetin kanssa Geberit PE -viemärijärjestelmä on hyväksytty 90 minuutin palonkestävyyteen (ETA/ETB).
Geberit Silent-PP:n edut
Täyttää äänieristysvaatimukset
Hydraulisesti optimoidut yhteet varmistavat suuren virtauskapasiteetin ja sen, että viemäriputkessa on vähemmän melua. Siksi Geberit Silent-PP -muhviliitosjärjestelmä sopii ihanteellisesti nopeaan ja akustisesti optimoituun kerrosliitäntöjen tekemiseen, ja sitä voidaan käyttää myös laskuputkissa.
Geberit Silent-PP:llä on äänieristysraportit monenlaisia rakennustilanteita varten. Geberitin Äänityökalu auttaa määrittämään, täyttääkö rakennustilanteesi vaaditut standardit.

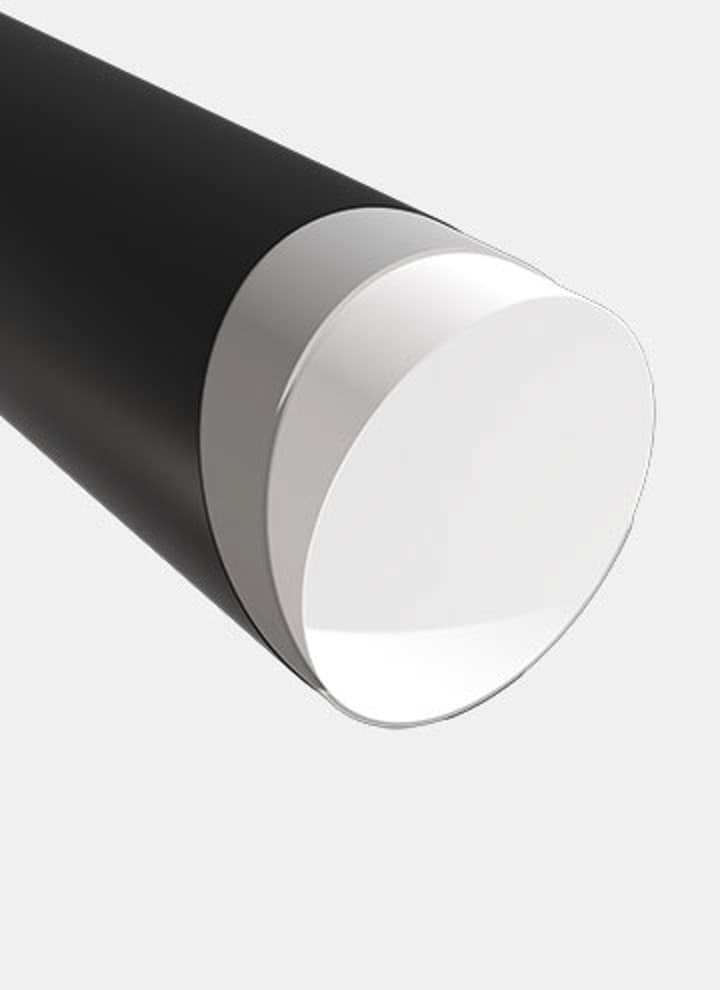

Viemärijärjestelmän mineraalivahvistettu kolmikerrosmateriaali vähentää virtaavan veden melua.
Hydraulisesti optimoidut yhteet varmistavat suuren virtauskapasiteetin ja sen, että viemäriputkessa on vähemmän melua. Siksi Geberit Silent-PP -muhviliitosjärjestelmä sopii ihanteellisesti nopeaan ja akustisesti optimoituun kerrosliitäntöjen tekemiseen, ja sitä voidaan käyttää myös laskuputkissa.

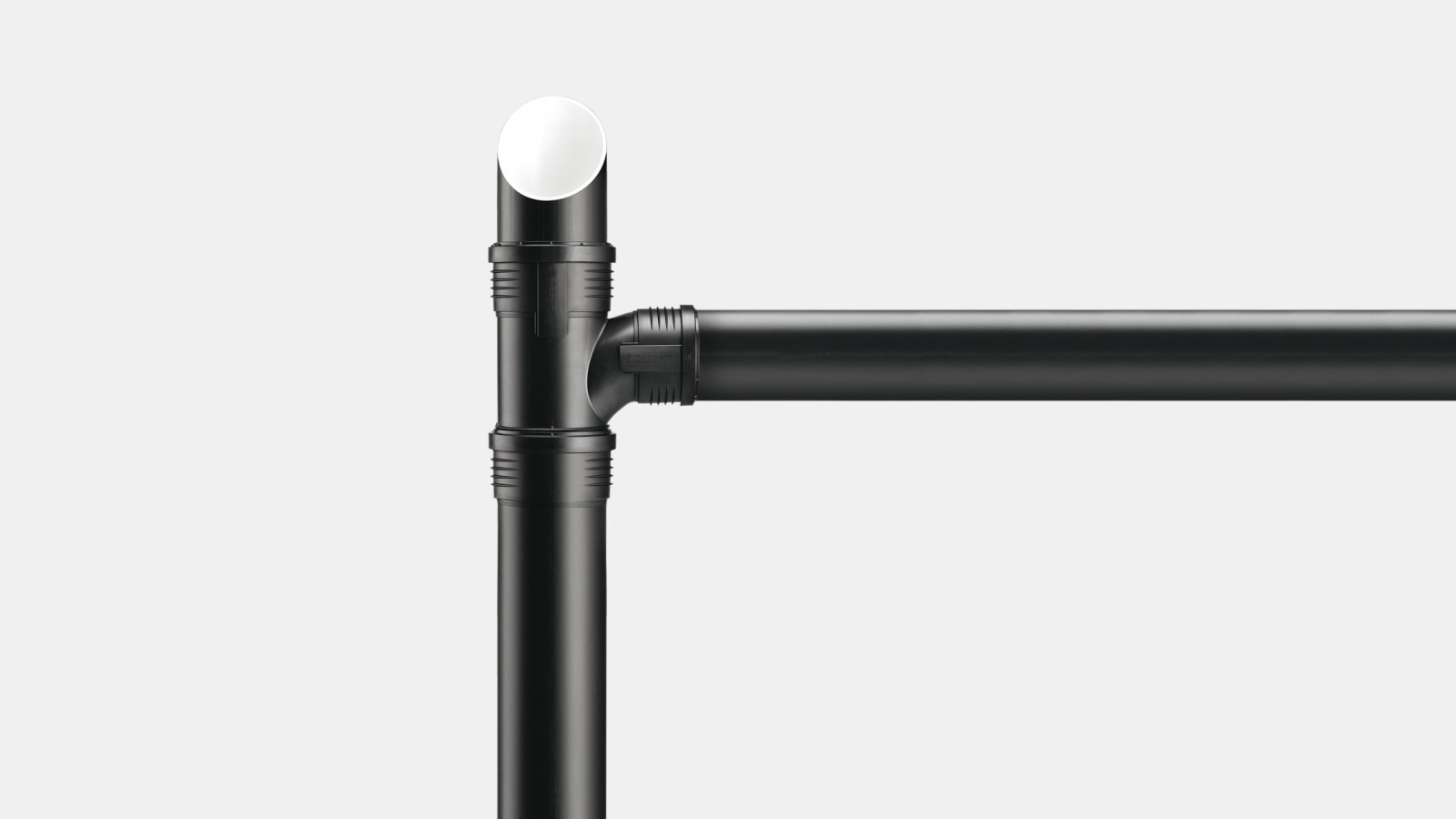

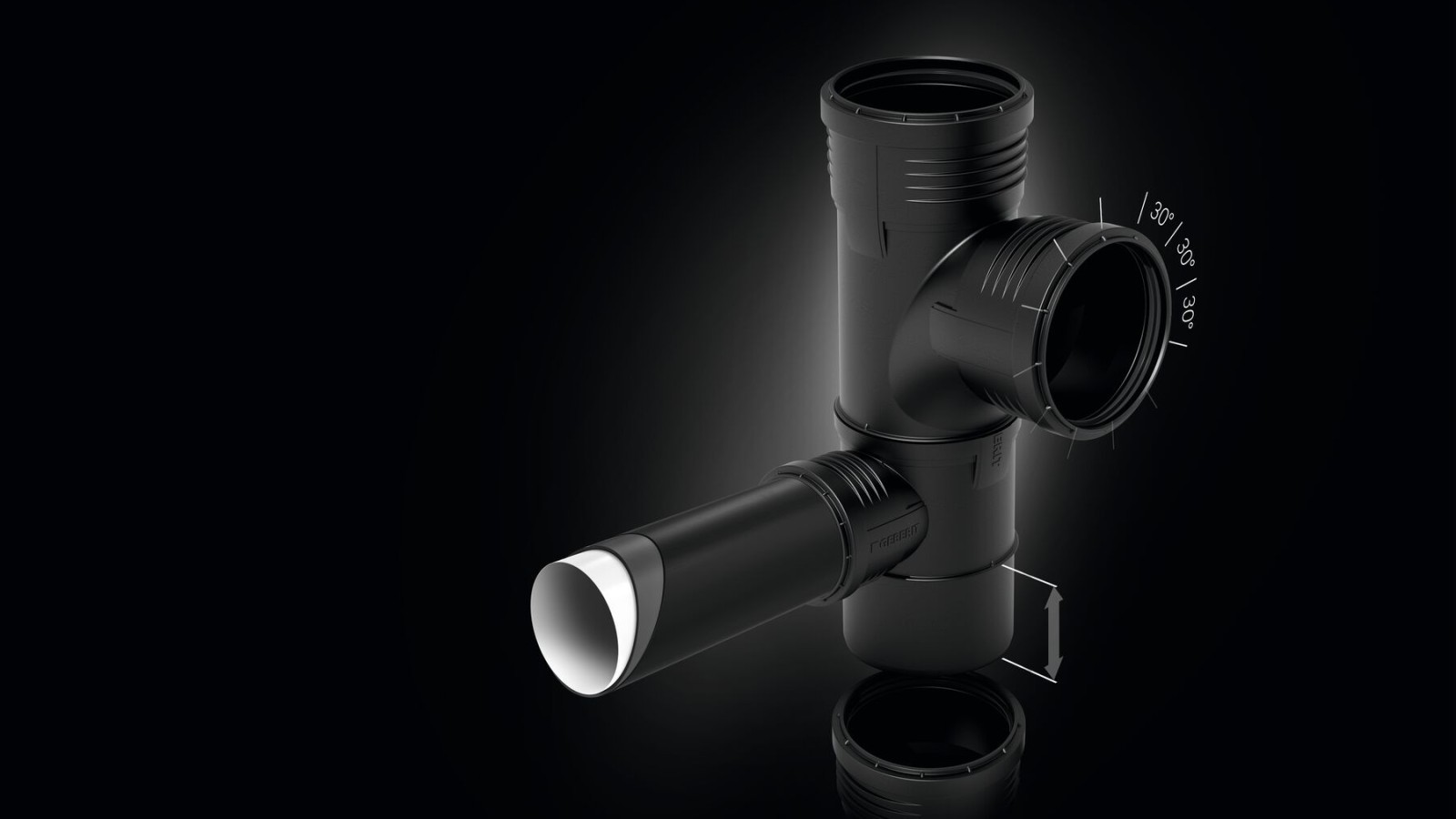

Muhviliitosjärjestelmä helppoon asennukseen
Viemäröintijärjestelmä voidaan asentaa nopeasti ja helposti ilman lisätyökaluja. EPDM-tiiviste voidaan irrottaa etukäteen koekokoonpanon ajaksi ja asettaa takaisin paikoilleen ilman vaikeuksia. Tiivisteet on jo valmiiksi voideltu hieman käsittelyn helpottamiseksi.

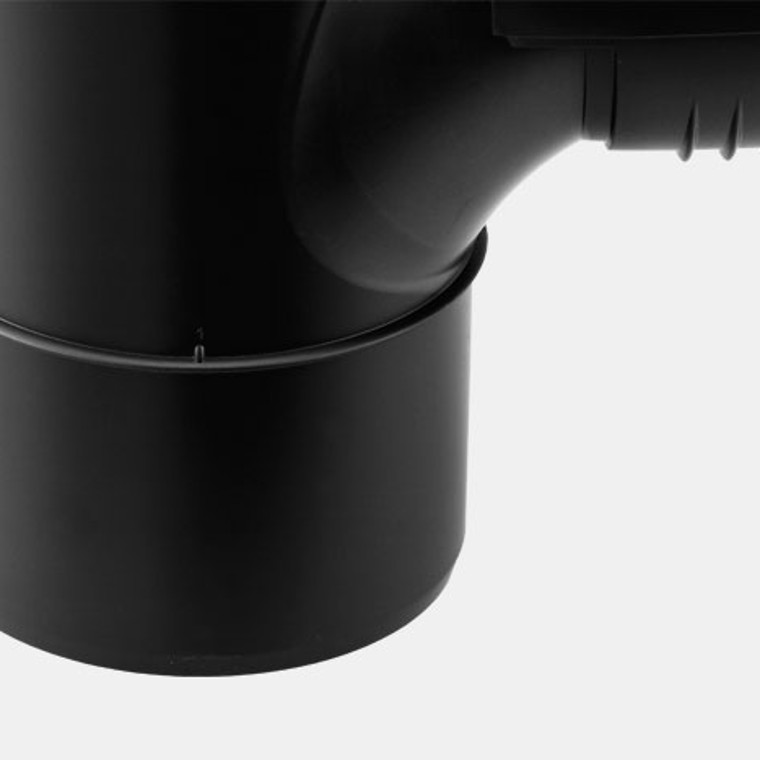

Oikea pistosyvyys on määritetty vasterenkaalla, joten säästytään aikaa vieviltä mittauksilta ja merkinnöiltä. Vasterengas mahdollistaa nopean työskentelyn ja varmistaa viemäriputkien kestävän tiiviyden.

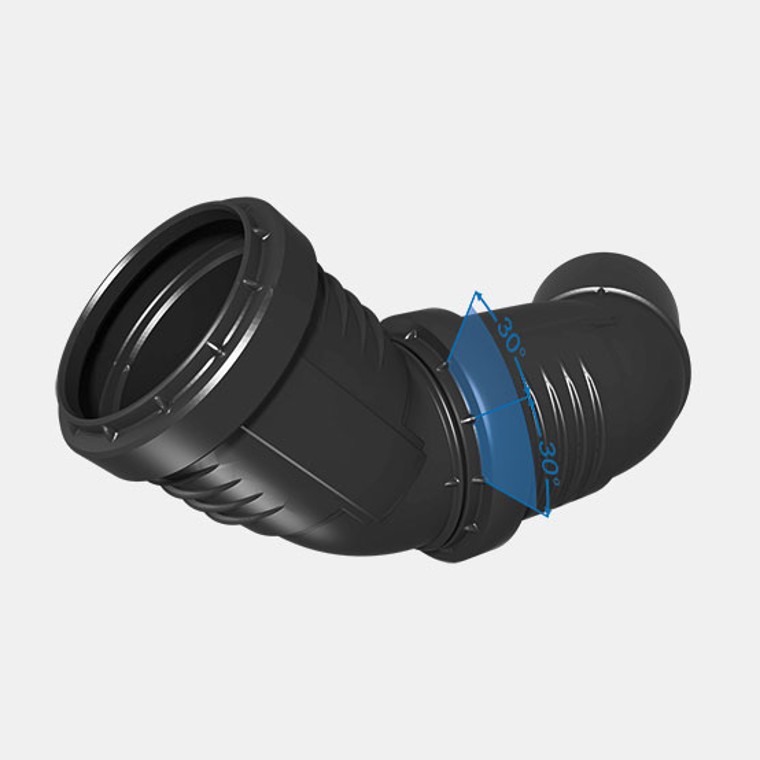

Kaikissa Silent-PP-yhteissä on astekulmamerkit 30° välein. Merkkien ansiosta järjestelmän asennus on entistäkin helpompaa. Yhteiden tartuntarivat helpottavat niiden käsittelyä.

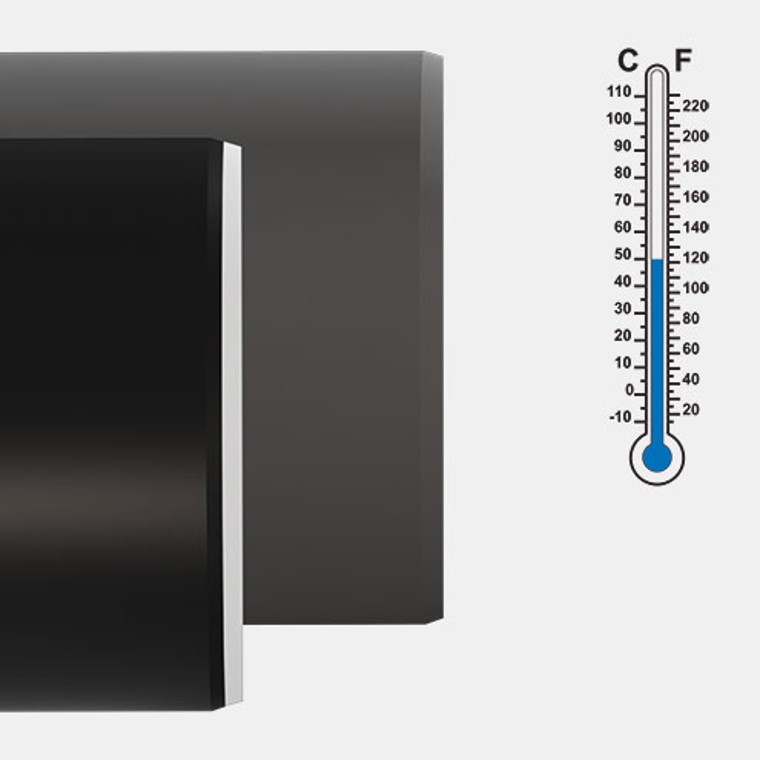

Geberit Silent-PP -muhviliitosjärjestelmän kolmikerrosputken pieni lämpölaajenemiskerroin mahdollistaa asennuksen ilman paisuntamuhveja. Pituussuuntainen lämpölaajeneminen
kompensoidaan muhviliitoksissa, mikä säästää aikaa ja kustannuksia.
Luotettavan tiivis
Geberit Silent-PP -putkien korkea kehäjäykkyys ja erikoisvahvisteiset yhteet mahdollistavat helpon ja turvallisen käsittelyn.

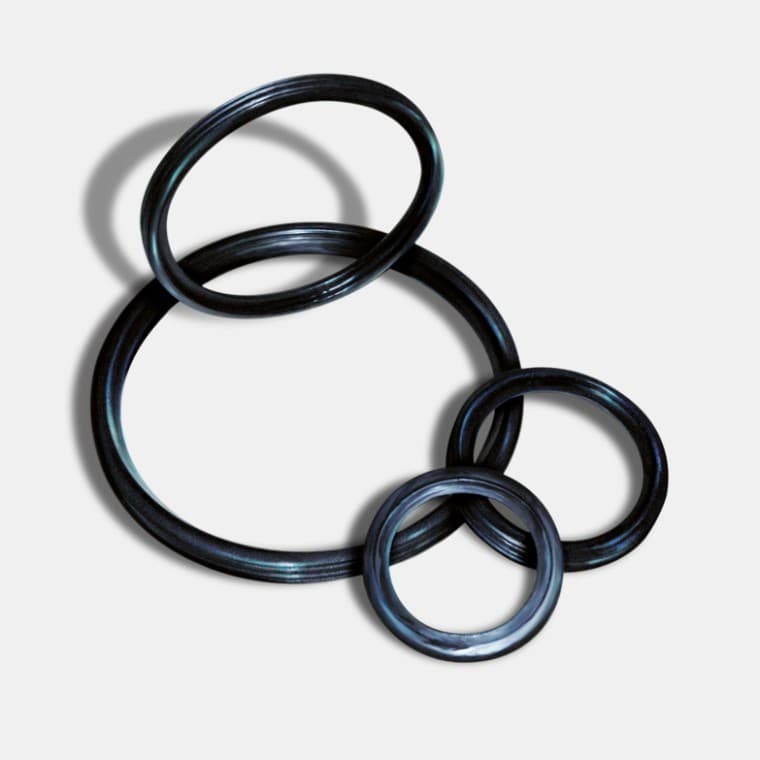

EPDM-tiivisteet ovat olleet menestys jo vuosikymmeniä, ja ne takaavat koko järjestelmän luotettavan ja kestävän tiiviyden.
Yhteissä oleva vastarengas antaa asentajalle selkeän visuaalisen merkin siitä, että yhteet on asetettu tiiviisti paikoilleen.

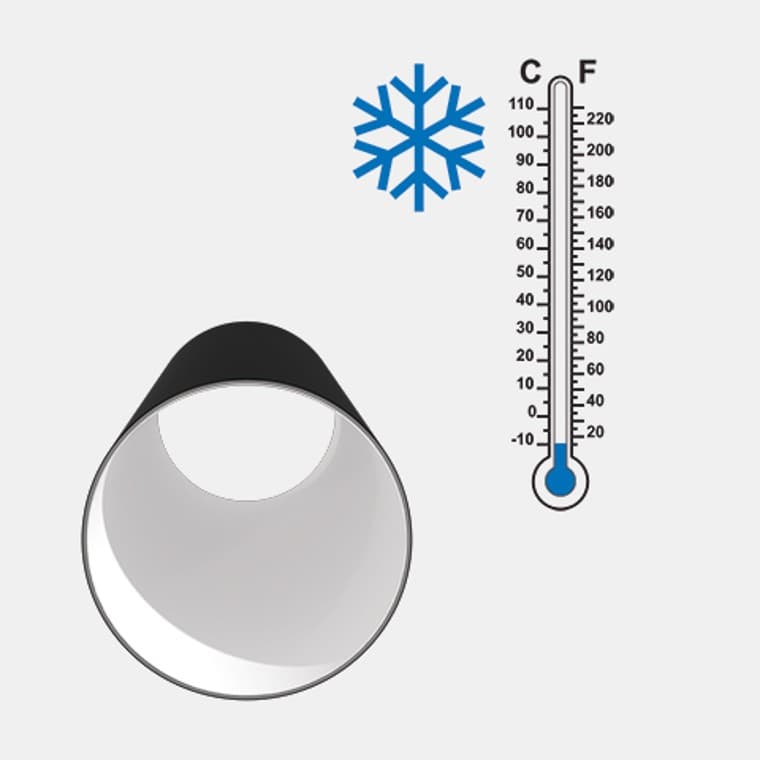

Koska Geberit Silent-PP on tehty kestävistä materiaaleista, jotka kestävät kylmiä olosuhteita, viemäriputkia ja yhteitä voidaan käsitellä alhaisissakin lämpötiloissa ongelmitta ja ilman murtumisvaaraa.

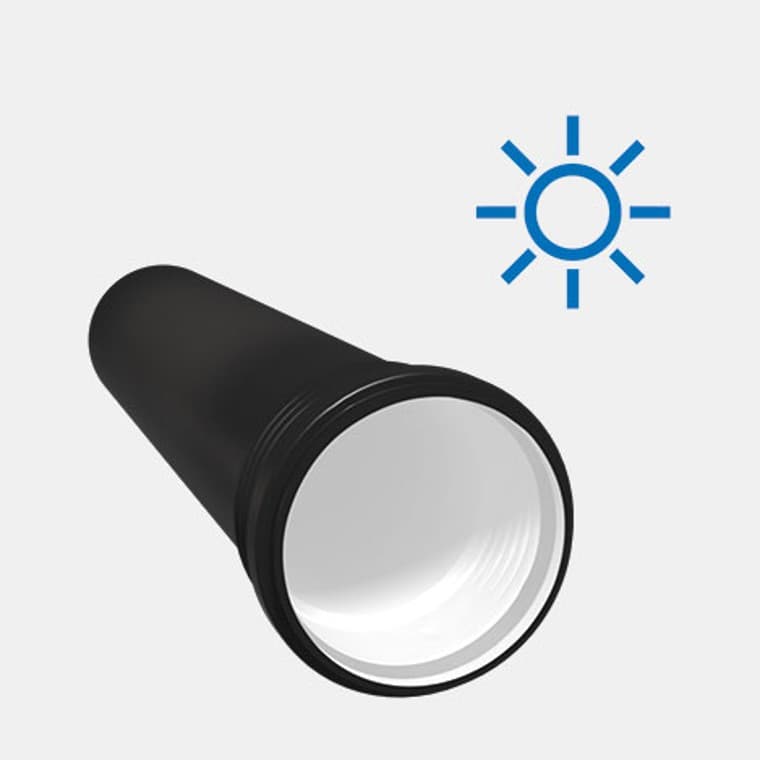

Putkien ja liittimien suuri hiilimustapitoisuus estää materiaalin haurastumisen. Erinomainen UV-säteilyn kestävyys mahdollistaa taloudellisen varastoinnin ulkoilmassa lyhyitä aikoja.
Valkoisesta sisäputkesta on merkittävää hyötyä, jos esimerkiksi putki tukkeutuu ja sitä pitää tutkia tähystämällä. Saostumat ovat helpommin havaittavissa kuin tummasta sisäputkesta, ja ongelma-alueet voidaan paikantaa nopeammin.
Geberit Silent-PP yleiskatsaus
Mitat
Saatavana olevat mitat
| Nimellismitta (DN) | Mitat d x s (mm) |
|---|---|
| 30 | 32 x 2 |
| 40 | 40 x 2 |
| 50 | 50 x 2 |
| 70 | 75 x 2.6 |
| 90 | 90 x 3.1 |
| 100 | 110 x 3.6 |
| 125 | 125 x 4.2 |
| 150 | 160 x 5.2 |

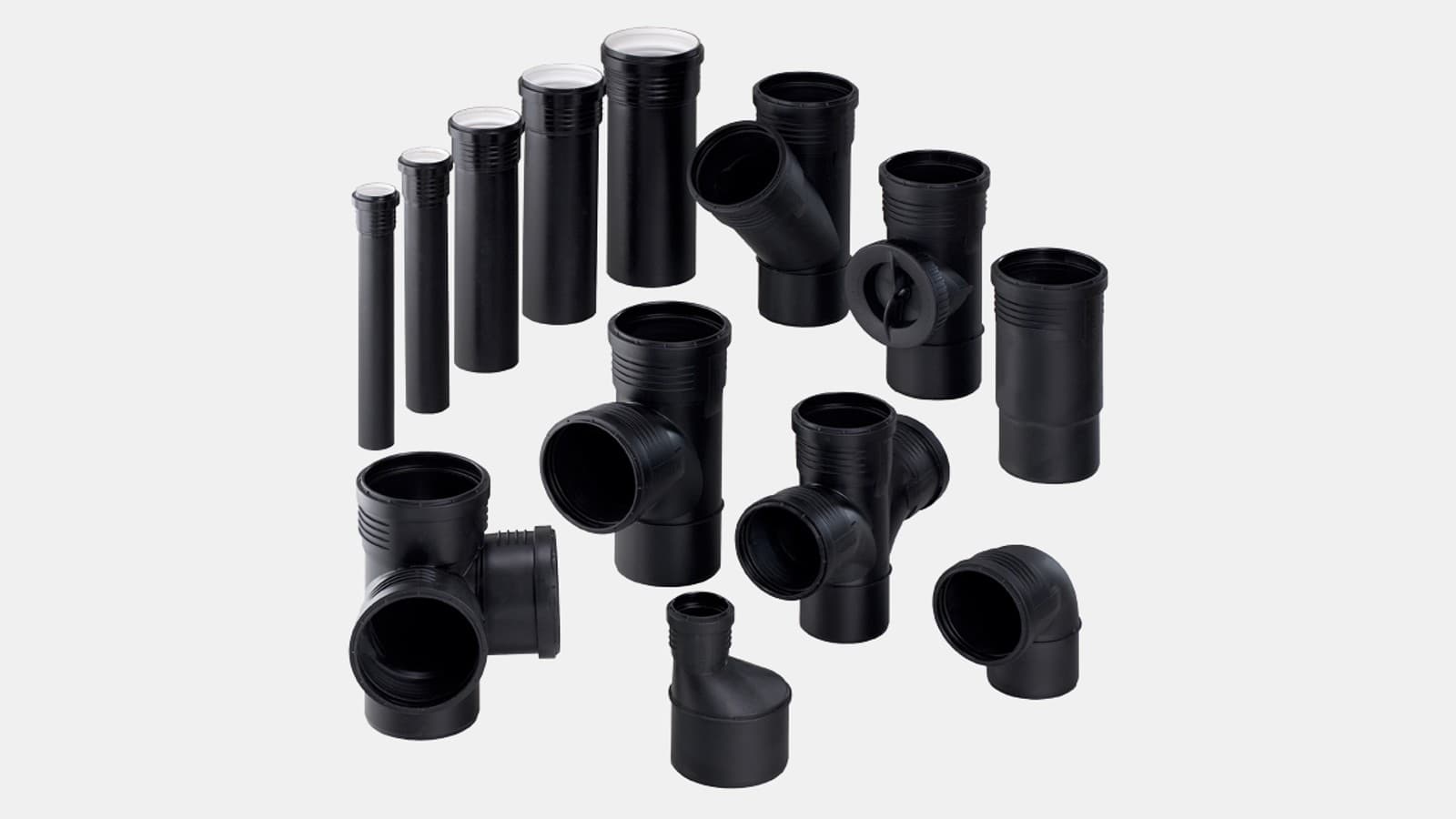

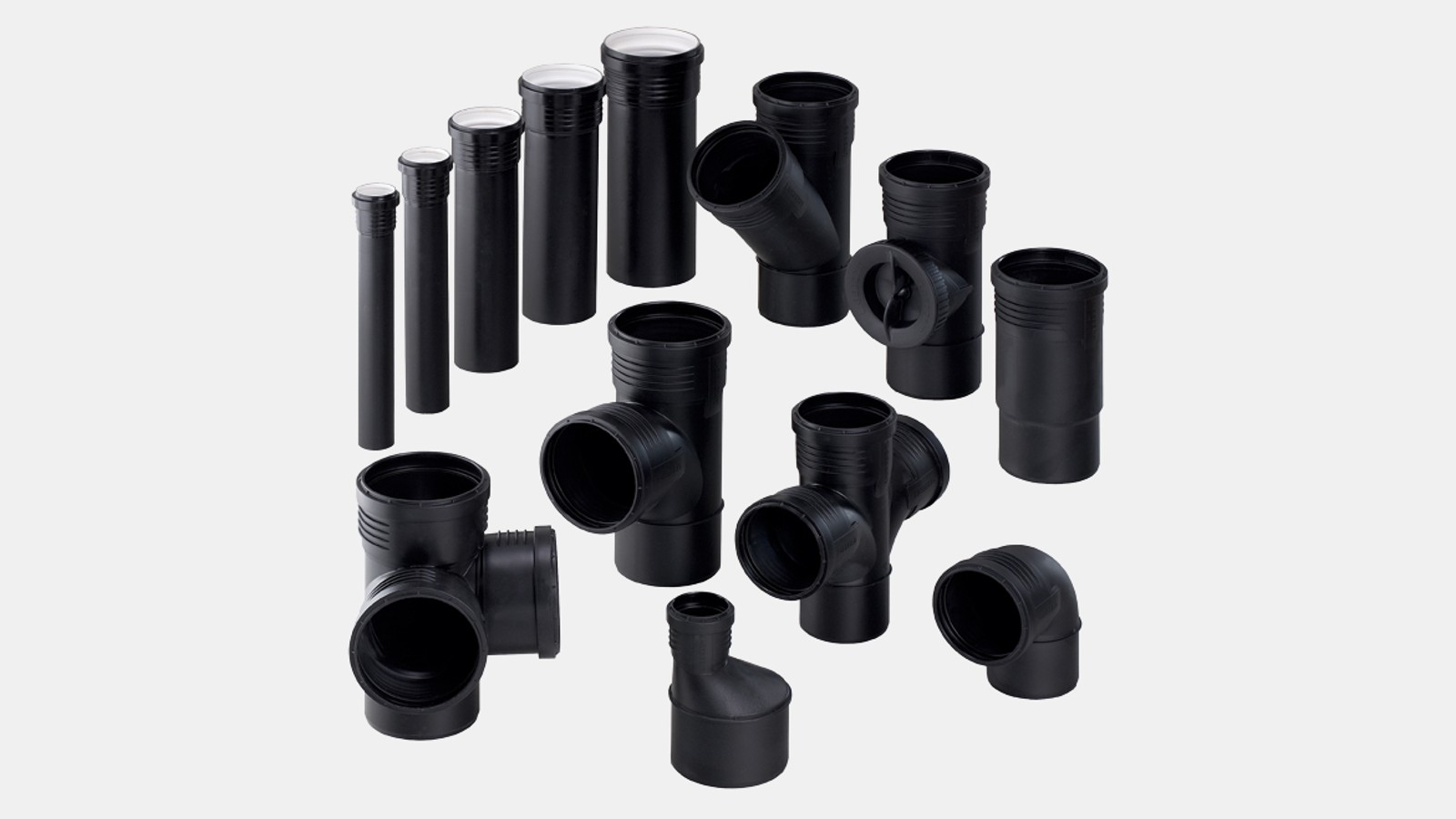

Yhteet
Yhteet
Saatavana olevat yhteet
- Geberit Silent-PP on saatavissa seitsemässä eri pituudessa ja yli 100 erilaista yhdettä.
- Saatavana liitännät wc:lle ja Geberit suihkuelementeille.
- Kaksoishaarayhde suihkujen ja wc-istuimien nopeaan ja helppoon asennukseen.
Yhteensopiva Geberit Silent-Pro- ja Silent-db20 -viemärijärjestelmien kanssa.
Geberit Silent-PP -järjestelmä on yhteensopiva hyvin ääntä eristävien järjestelmien Geberit Silent-Pro ja Geberit Silent-db20 kanssa.

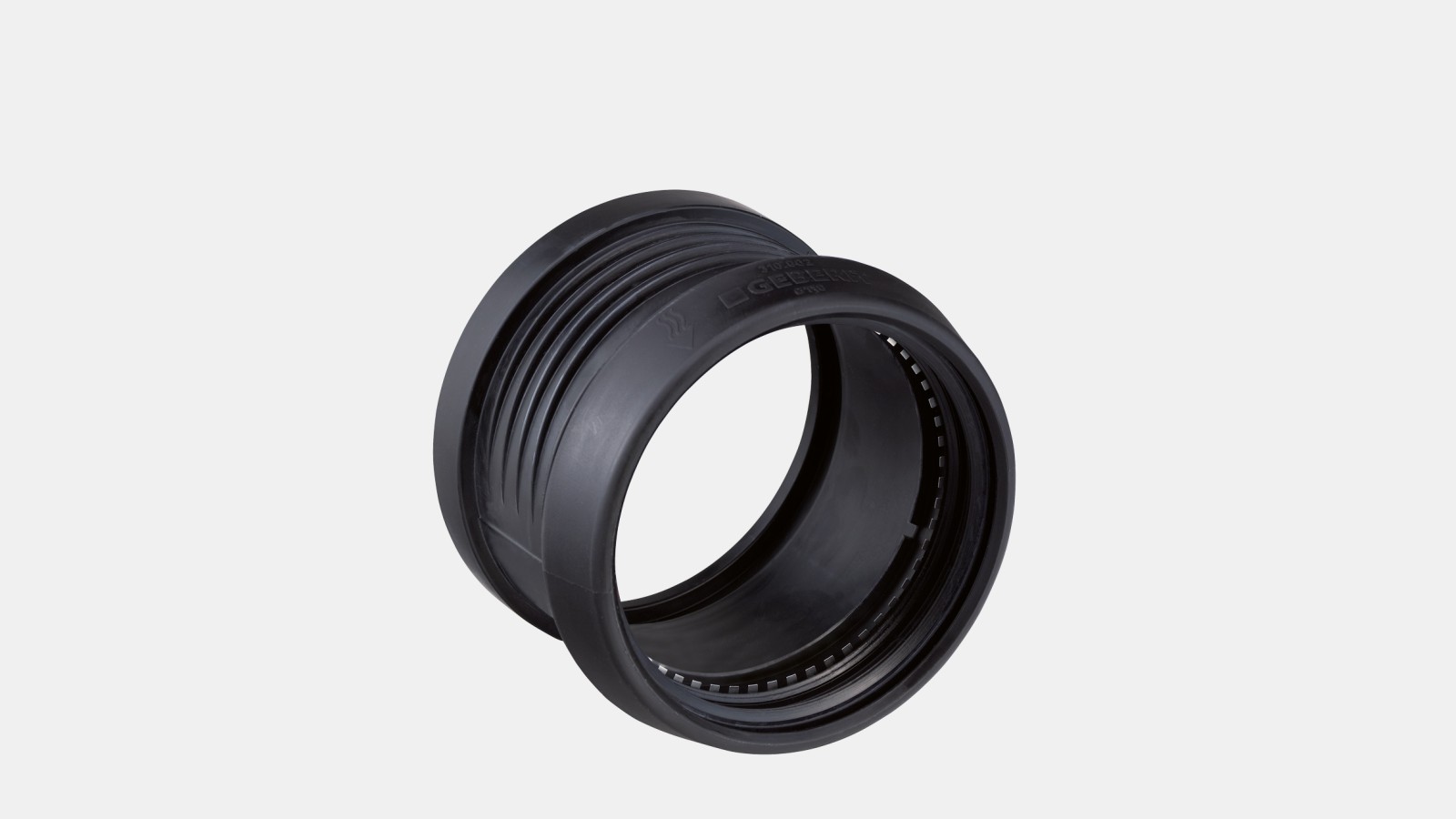

Muunnoskappaleet mahdollistavat luotettavan ja tiiviin liitoksen Silent-db20 -järjestelmään.
Geberit Silent-PP ja Silent-Pro sopivat yhteen ilman erillistä muunnoskappaletta.
Tarvikkeet
Saatavan olevat tuotteet
Geberit Silent-PP -järjestelmän palosuojaus
Standardin EN 1366-3 mukaisia palotestejä on tehty useissa eri asennustilanteissa.
Geberit Silent-PP -muhviliitosjärjestelmällä on rakennustekninen hyväksyntä (ETA/ETB) 90 minuutin palonkestävyydestä käytettäessä Geberit 90 Plus EN -palomansettia.
Katso rakennustilanteesi Geberitin palosuoja-sovelluksen avulla.

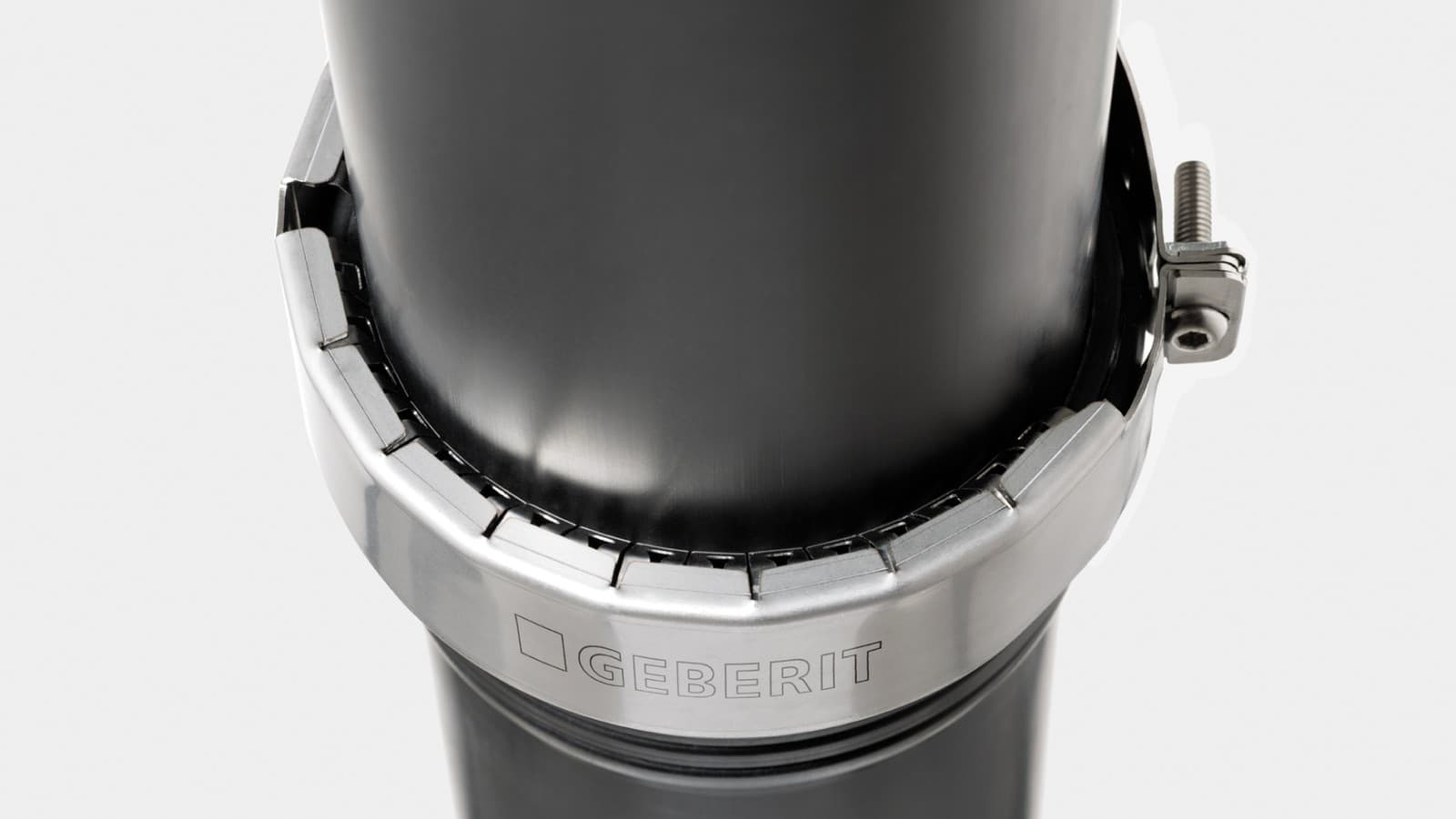

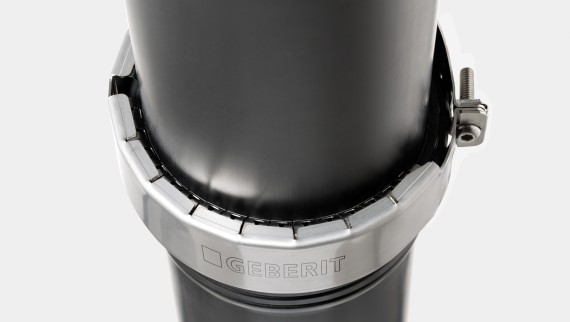

Geberit-muhvilukko
Geberit-muhvilukolla luodaan vaakasuunnassa kiinteä muhviliitos.
Siten Geberit Silent-PP -sadevesiputket kestävät jopa kahden baarin sisäpainetta.
Tekniset tiedot
Yleiskatsaus
| Geberit Silent-PP | |
|---|---|
| Saatavana olevat koot | d32; d40; d50; d75; d90; d110; d125; d160 |
| Rakennusten viemäröinti | Kyllä |
| Perinteinen kattovedenpoisto (sisäinen) | Geberit-muhvilukolla enintään 20 metrin korkeudelle |
| Materiaali | PP-MD |
| Pituuslaajenemiskerroin | 0,08 mm/(m K) |
| Pituuslaajenemisen kompensointi | Tapahtuu o-rengasmuhvin sisällä eikä vaadi lisätoimenpiteitä |
| Asennuslämpötila | -10 °C ... 40 °C |
| Käyttölämpötila jatkuvassa kuormituksessa | -10 °C ... 90 °C |
| Kemikaalien kesto | Tavalliset kotitalouden kemikaalit |
Ympäristöselosteet EPD
Ympäristöselostett EPD
mpäristöselosteet (EPD) luovat läpinäkyvyyttä ja mahdollistavat tuotteiden vertailun niiden ympäristövaikutusten osalta.
EPDt saatavissa Geberit Silent-PP -viemäriputkille ja yhteille.
Alla olevat ympäristöselosteet ovat saatavilla vain englanniksi.
