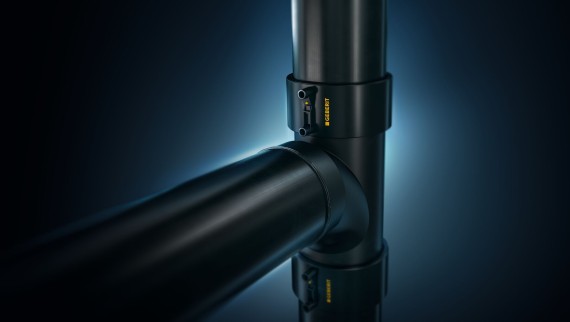

Geberit PE Kestävä polyeteenistä valmistettu viemärijärjestelmä
Geberit PE – kestää mitä tahansa
Polyeteeniputkien (PE) materiaali on kevyttä, mutta silti hyvin kestävää. Geberitin PE-viemärijärjestelmä kestää lämpöä, painetta ja kemikaaleja, kuten emäksiä ja happoja. Vahvoja putkia on saatavilla kaikkina yleisimpinä putkikokoina, välillä d32 - 315 mm, ja yhteiden valikoima erikoisosineen on kattava.
Kattava yhteiden ja erikoisosien valikoima tekee Geberit PE:stä universaalin ratkaisun moniin viemäröintitarpeisiin, joissa ei ole erityisiä äänieristysvaatimuksia, kuten betonin sisällä tai rakennusten ja kattojen viemäröinnissä.
Järjestelmät voidaan asentaa joko suoraan paikan päällä tai voidaan esivalmistaa verstaalla.
Geberit PE on saatavana myös tilaa säästävällä Geberit SuperTube -teknologialla.
Miksi valita Geberit PE?
Jännityksetön liitos kestää vetolujuutta
Geberit PE -viemärijärjestelmää voidaan käyttää lähes kaikissa viemäröintitilanteissa ilman kompromisseja.
Kemikaalikestävyys
Geberit PE -viemärijärjestelmä kestää suurimman osan kaupallisesti tunnetuista emäksistä, hapoista sekä kemikaaleista.
Suuri virtauskapasiteetti ja enemmän asuintilaa
Yhteiden virtausteknisesti optimoitu muotoilu takaa viemärijärjestelmän suuren virtauskapasiteetin ja mahdollistaa putkien taloudellisen mitoituksen ja putkikanavien tilaa säästävän sijoittelun.
Voidaan asentaa betoniin ja maahan
Lujatekoiset Geberit PE -putket voidaan asentaa betoniin tai maahan staattiset ja muut hyväksytyt tekniset säännöt huomioon ottaen.
Tärkeimmät käyttökohteet ja -alueet
Alipaineella toimiva kattovedenpoistojärjestelmä
Geberit PE sopii erinomaisesti käytettäväksi Geberit Pluvia kattovedenpoistojärjestelmän kanssa.
Esivalmistus
Kiinteän liitostekniikan ansiosta Geberit PE soveltuu erinomaisesti esivalmistukseen ja siten kustannustehokkaaseen sarjatuotantoon.
Asennus betoniin ja maahan
Kestäviä ja vahvoja Geberit PE -putkia voi turvallisesti käyttää betonin sisällä tai asentaa maahan, kun ilmasto-olosuhteet ja muut yleisesti tiedossa olevat määräykset on huomioitu.

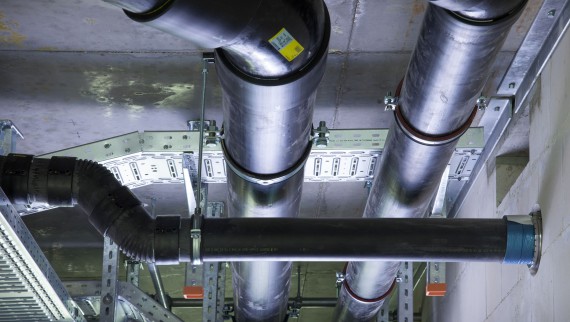

Teollisuus
Kattavan yhteiden ja erikoisosien valikoiman ansiosta vankka Geberit PE sopii käytettäväksi useissa teollisuuden käyttökohteissa.
Tilaa säästävä järjestelmä korkeisiin rakennuksiin
Yhdessä SuperTube-tekniikan kanssa Geberit PE -yhteitä voidaan käyttää tilaa säästävänä viemäröintijärjestelmänä korkeissa rakennuksissa.

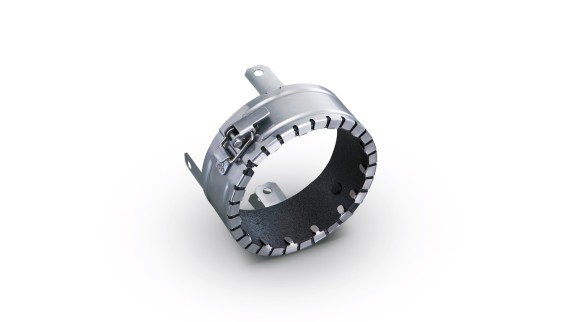

Palosuojausta vaativat kohteet
Palotestit suoritettiin standardin EN 1366-3 mukaisesti useissa eri asennustilanteissa. Yhdessä Geberit RS90 Plus DIN -palomansetin kanssa Geberit PE -viemärijärjestelmä on hyväksytty 90 minuutin palonkestävyyteen (ETA/ETB).

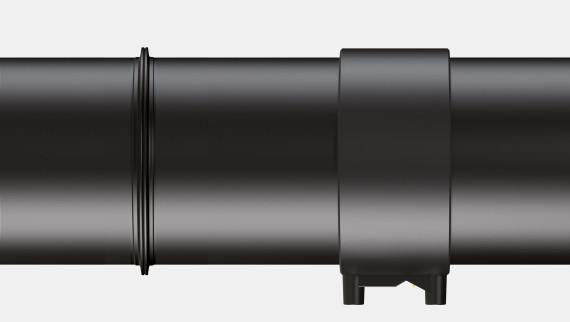

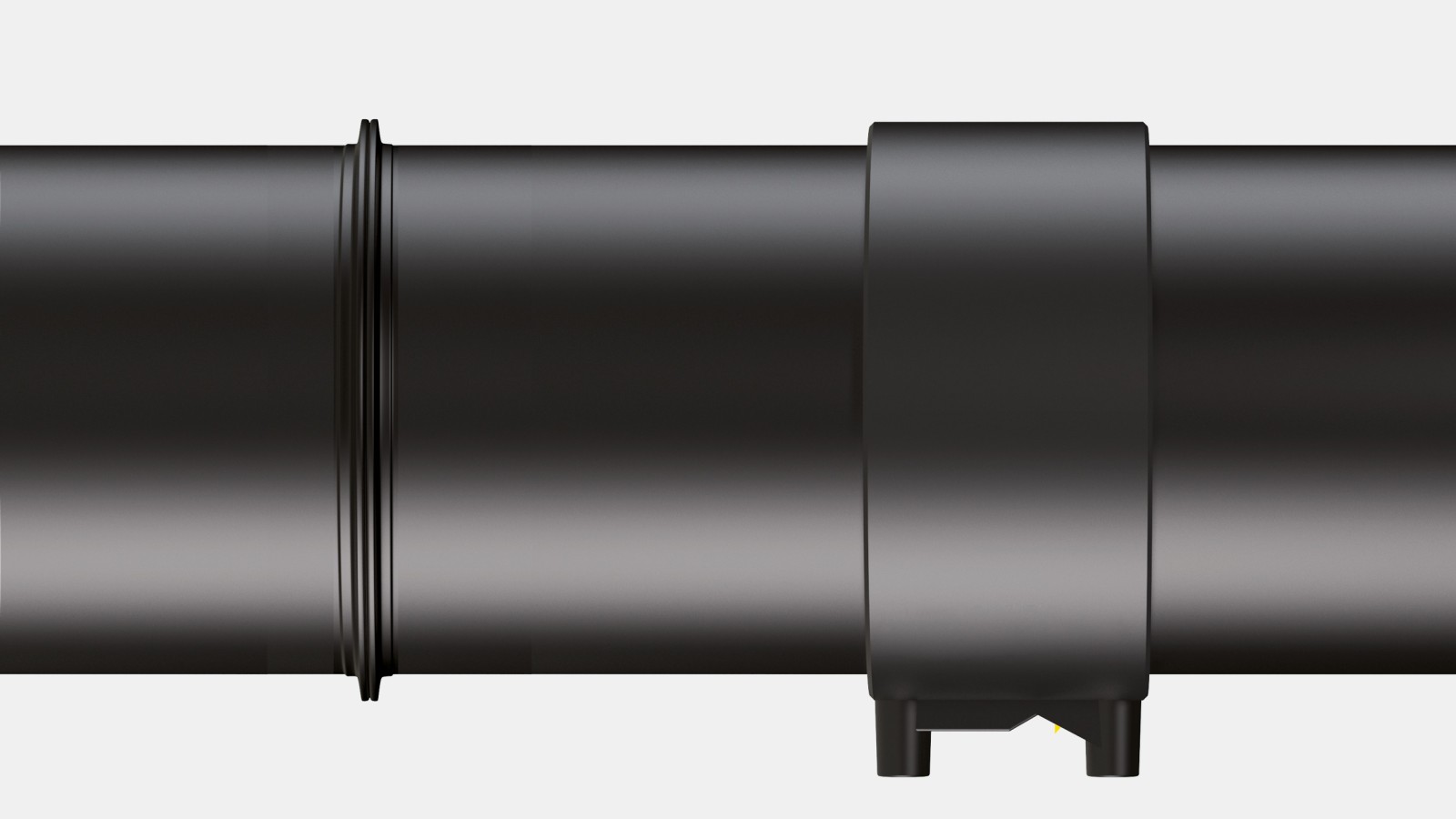

Liitokset kaikkiin tilanteisiin Jännityksetön liitos
Geberit PE -viemäriputket ja -yhteet voidaan liittää yksinkertaisesti, nopeasti ja pysyvästi puskuhitsauksella ja sähkömuhvihitsauksella. Saatavana on täydellinen valikoima työkaluja ja tarvikkeita.
Geberit PE -putkien hitsiliitokset pysyvät tiiviinä vuosia, minkä ansiosta rakennuttajat ja LV-asentajat voivat olla turvallisin mielin. Lujatekoiset Geberit PE -putket voidaan asentaa myös betoniin tai maahan.

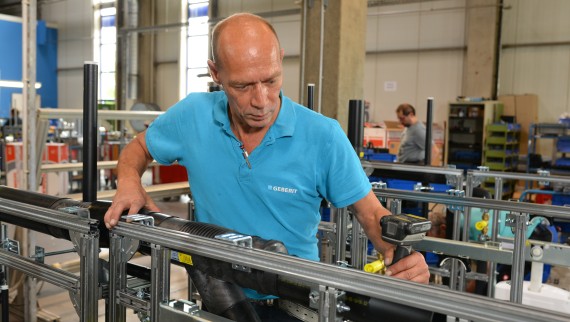

Säästä aikaa esivalmistuksella
Suurissa rakennushankkeissa järjestelmärakenteet voidaan esivalmistaa verstaalla. Vähäisen painon ansiosta esivalmistettu järjestelmä voidaan kantaa myös ylempiin kerroksiin.

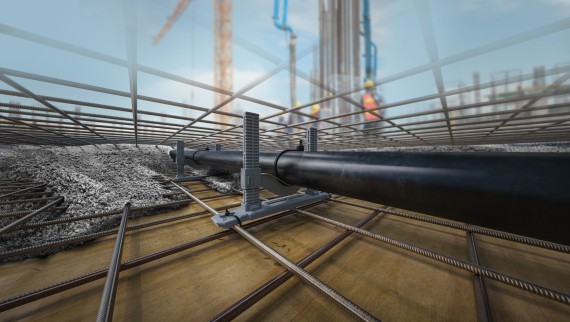

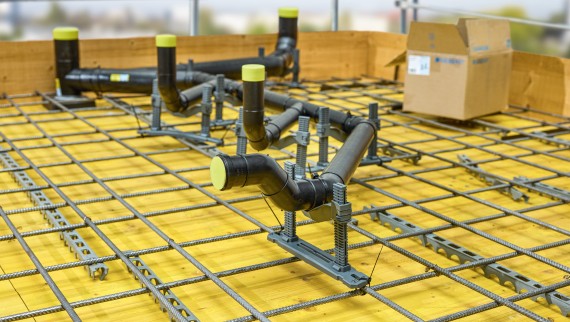

Soveltuu asennettavaksi betoniin
Geberit PE -viemäriputket voidaan asentaa myös betoniin jännitteettömän hitsausliitosten ansiosta. Geberitin betoniin valettu kiinnike takaa tarkan asemoinnin ja turvallisen kiinnityksen ja tarjoaa käyttäjäystävällisen, joustavan ratkaisun, joka kestää betonin voimat.
Geberit PE yleiskatsaus
Mitat
Saatavana olevat mitat
| Nimellismitta (DN) | Mitat d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |

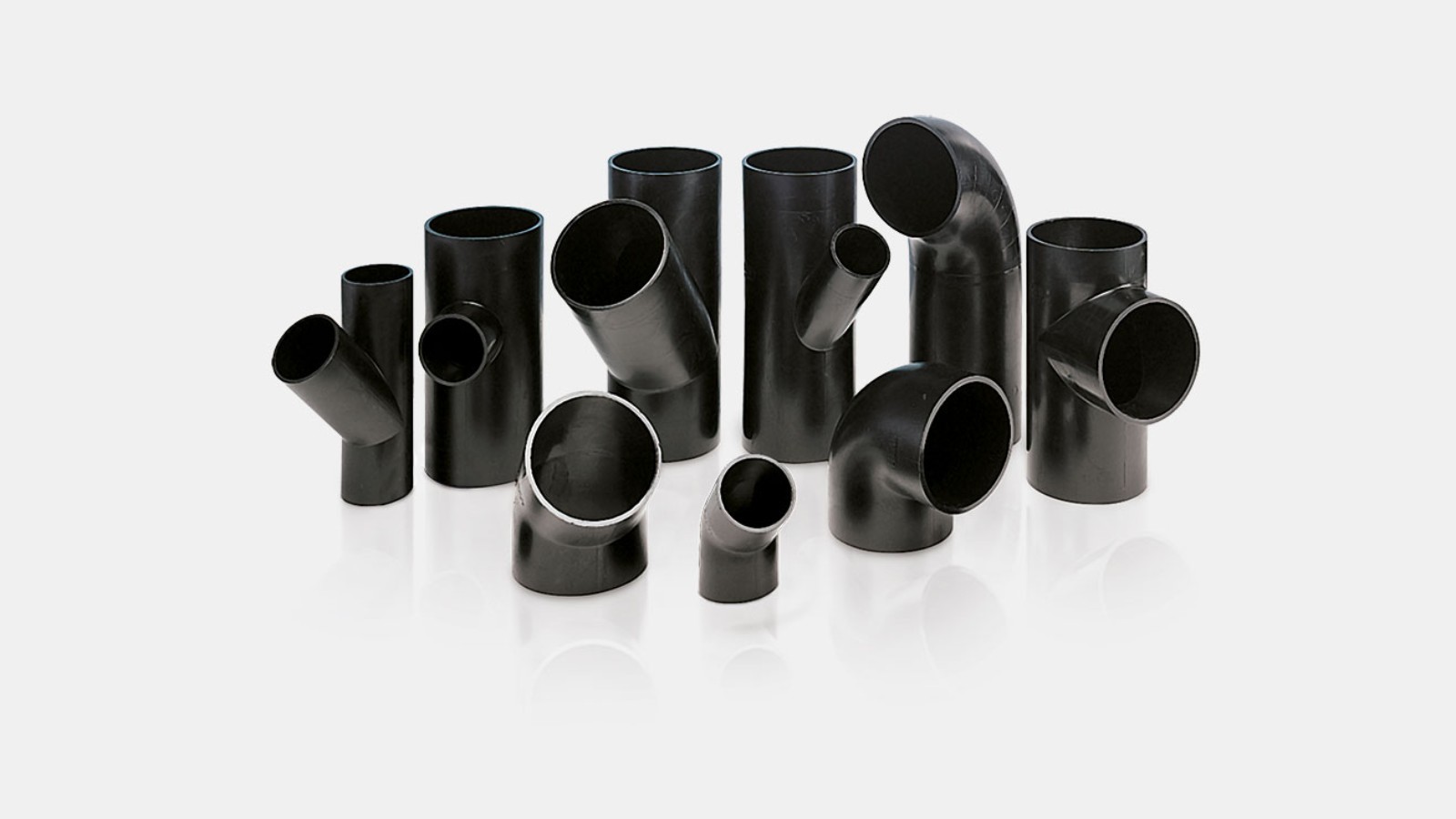

Yhteet
Saatavana olevat yhteet
Suuri valikoima yhteitä Geberit PE -valikoimaan kuuluu laaja valikoima yhteitä mukaan lukien täydellinen valikoima erilaisia erikoisyhteitä.
Geberit PE -viemäriputkilla hoidat tilanteen kuin tilanteen ilman kompromisseja.
Geberit SuperTube
Tilaa säästävä viemäröinti korkeissa rakennuksissa SuperTube-tekniikkaa sisältävien yhteiden avulla:
- Enemmän asuintilaa ja hyötypinta-alaa
- Helppo suunnitella ja asentaa
- Pienemmät ja koko pituudelta samat putkien halkaisijat
- Ei ylimääräisiä tuuletusputkia
- Vaakatasoiset putkistot ilman porrastuksia (enint. kuusi metriä
Tarvikkeet
Geberit PE -järjestelmän palosuojaus
- Geberit-yhtiön valikoimassa on palomansetteja palonkestävyysluokkaan F 120 asti
- Palotestit on tehty standardin EN 1366-3 mukaisesti
- Geberit 90 Plus EN -palomanseteilla on rakennustekninen hyväksyntä (ETA/ETB) 90 minuutin palonkestävyydestä.
Katso rakennustilanteesi Geberitin palosuoja-sovelluksen avulla.
Tekniset tiedot
| Geberit PE | |
|---|---|
| Materiaali | PE-HD |
| Pituuslaajenemiskerroin | 0,17 mm/(m K) |
| Pituuslaajenemisen kompensointi | Vaatii paisuntamuhvin |
| Asennuslämpötila | -20 ... 40 °C |
| Käyttölämpötila jatkuvassa kuormituksessa | -20 ... 80 °C |
| Kemikaalien kesto | 95 % kaikista tavallisista emäksistä, hapoista ja kemikaaleista |
Ympäristöselosteet EPD
Ympäristöselosteet EPD
Ympäristöselosteet (EPD) luovat läpinäkyvyyttä ja mahdollistavat tuotteiden vertailun niiden ympäristövaikutusten osalta.
EPDt saatavissa Geberit PE -viemäriputkille ja yhteille.
Alla olevat ympäristöselosteet ovat saatavilla vain englanniksi.
Hyödyllisiä työkaluja suunnittelun avuksi
Geberit-yhtiön BIM-tiedot Autodesk® Revit® -ohjelmaan
Lataa Geberit-tuotteiden BIM-sisältö maksutta Autodesk® Revit® -ohjelmaan.
Geberit ProPlanner
Geberit ProPlanner -suunnitteluohjelman avulla voimme yhdessä suunnitella toimivat ja tarkoituksen mukaiset putkisto- ja saniteettijärjestelmät projektiisi.
Geberit PE -järjestelmä Katso Geberit PE -järjestelmän tekniset tiedot
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
OBJEKTIT JA PUTKISARJAT
Geberitin putkitemplatet ovat myös saatavilla MagiCAD -ohjelmistoon.Templatet ovat ladattavissa Progmannin sivuilta .
Kymdatan CADS Hepac -ohjelmistossa on myös Geberit-tuotteet, vesikalusteita ja putkisarjoja.
BIM-objektit Revit-ohjelmistoon löydät Geberitin omilta sivuilta, BIM-objektit .
