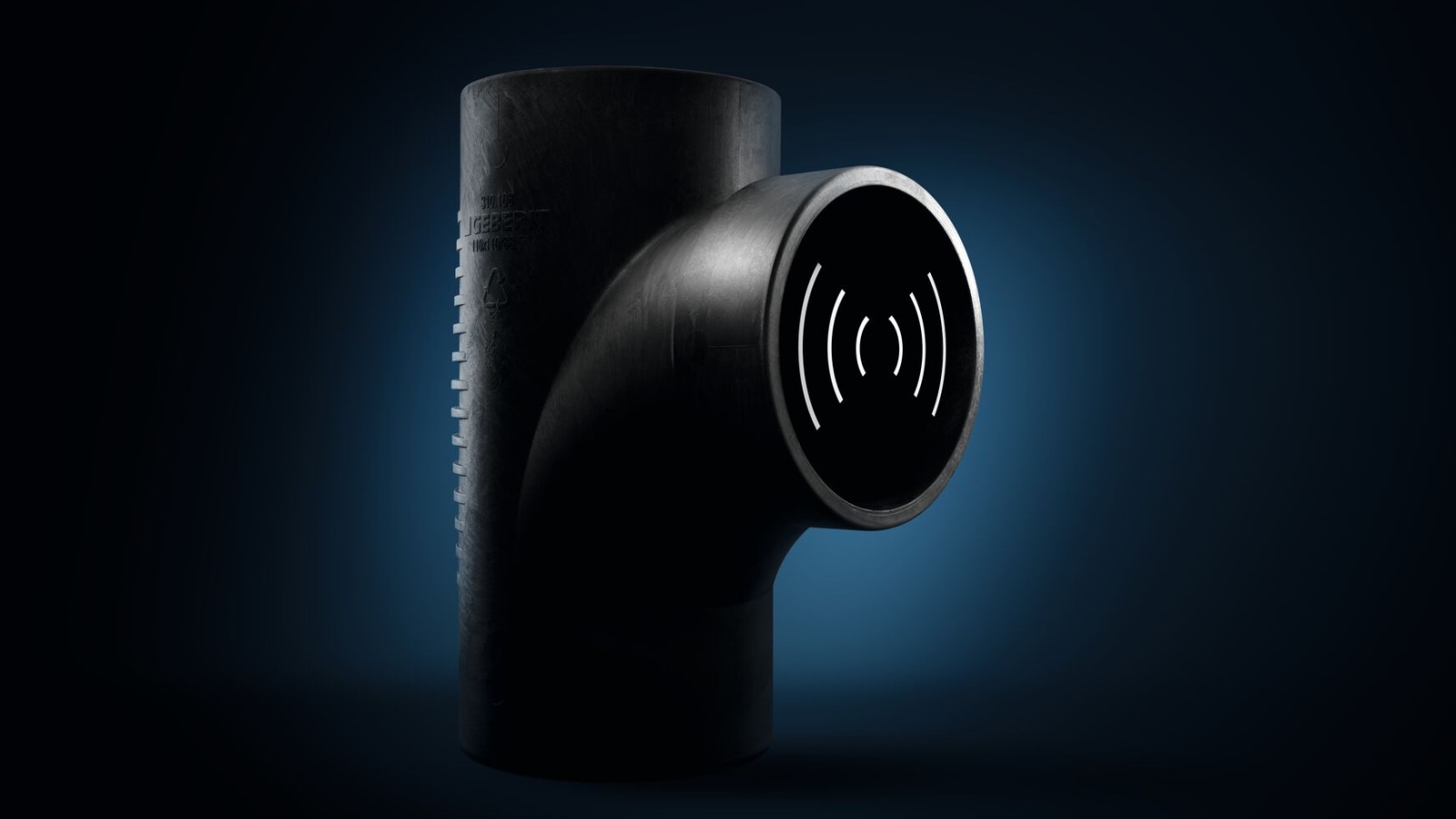

Geberit Silent-db20 Vankka liitos vahvalle äänieristykselle
Olipa kyseessä asuinrakennus, hotelli tai kokoushuone, ovat viemärijärjestelmistä kantautuvat äänet häiritseviä. Ongelma on helppo ratkaista käyttämällä Geberit Silent-db20 -viemärijärjestelmää.
Järjestelmän putket ja yhteet ovat äänieristykseltään ja hydrauliikaltaan optimoituja ja ovat täten täydellinen ratkaisu niin kytkentä- kuin kokoojaputkiksi varmistamaan hiljaisen ja tehokkaan viemärijärjestelmän kaikenlaisiin rakennuksiin.
Lisäksi järjestelmä soveltuu myös esivalmistukseen.
Miksi valita Geberit Silent-db20?
Tehokas äänieristys
Putkien ja -yhteiden korkean ominaispainon ansiosta luonnolliset värähtelyt vähenevät ja melu vähenee selvästi.
Liitokset kaikkiin tilanteisiin
Geberit Silent-db20 -putket ja -yhteet voidaan liittää turvallisesti kolmella eri tavalla, joita ovat nopea sähkömuhvihitsaus, pantaliitos tai puskuhitsaus.
Sopii esivalmistukseen
Esivalmistus mahdollistaa kustannustehokkaan ja turvallisen järjestelmärakentamisen.
Korkea virtauskapasiteetti
Hydraulinen optimointi putkien taloudellisempaan mitoitukseen ja putkikanavien tilaa säästävään sijoitteluun.
Tärkeimmät käyttökohteet ja -alueet
Hankkeet, joissa on korkeat äänieristysvaatimukset
Geberit Silent-db20 sopii käytettäväksi erityyppisten rakennusten viemäröintijärjestelmissä, joissa on korkeat äänieristysvaatimukset.
Korkeat rakennukset SuperTube-tekniikalla
Geberit Silent-db20 SuperTube on erittäin hiljainen ja tilaa säästävä viemärijärjestelmä korkeisiin rakennuksiin.
Esivalmistus
Suurempiin rakennushankkeisiin Geberit Silent-db20 -viemärijärjestelmä voidaan helposti esivalmistaa verstaalla, jolloin työmaalla säästyy arvokasta aikaa.

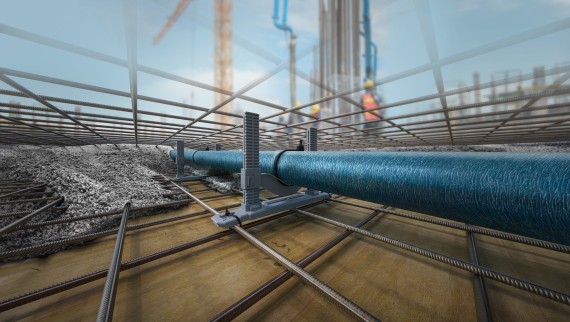

Asennus betoniin
Geberit Silent-db20 soveltuu upotettavaksi betonilaattaan.
Palosuojausta vaativat kohteet
Palotestit suoritettiin standardin EN 1366-3 mukaisesti useissa eri asennustilanteissa. Yhdessä Geberit RS90 Plus DIN -palomansetin kanssa Geberit PE -viemärijärjestelmä on hyväksytty 90 minuutin palonkestävyyteen (ETA/ETB).
Geberit Silent-db20 -viemärijärjestelmän edut
Geberit Silent-db20 -putkien ja -yhteiden korkean ominaispainon ansiosta luonnolliset värähtelyt vähenevät ja melu vaimenee selvästi.
Erityiset äänieristysruoteet vähentävät äänten muodostumista törmäysalueella.
Tämän ansiosta Geberit Silent-db20 on vahva valinta niin kytkentä- kuin kokoojaputkiksi varmistamaan hiljaisen ja tehokkaan viemärijärjestelmän kaikenlaisiin rakennuksiin.
Ääneneristävyysraportit eri rakennustilanteita varten on laadittu yhteistyössä Fraunhofer Institute for Building Physicsin (IBP) kanssa. Ne ovat saatavilla myös Geberit Silent-db20:lle.

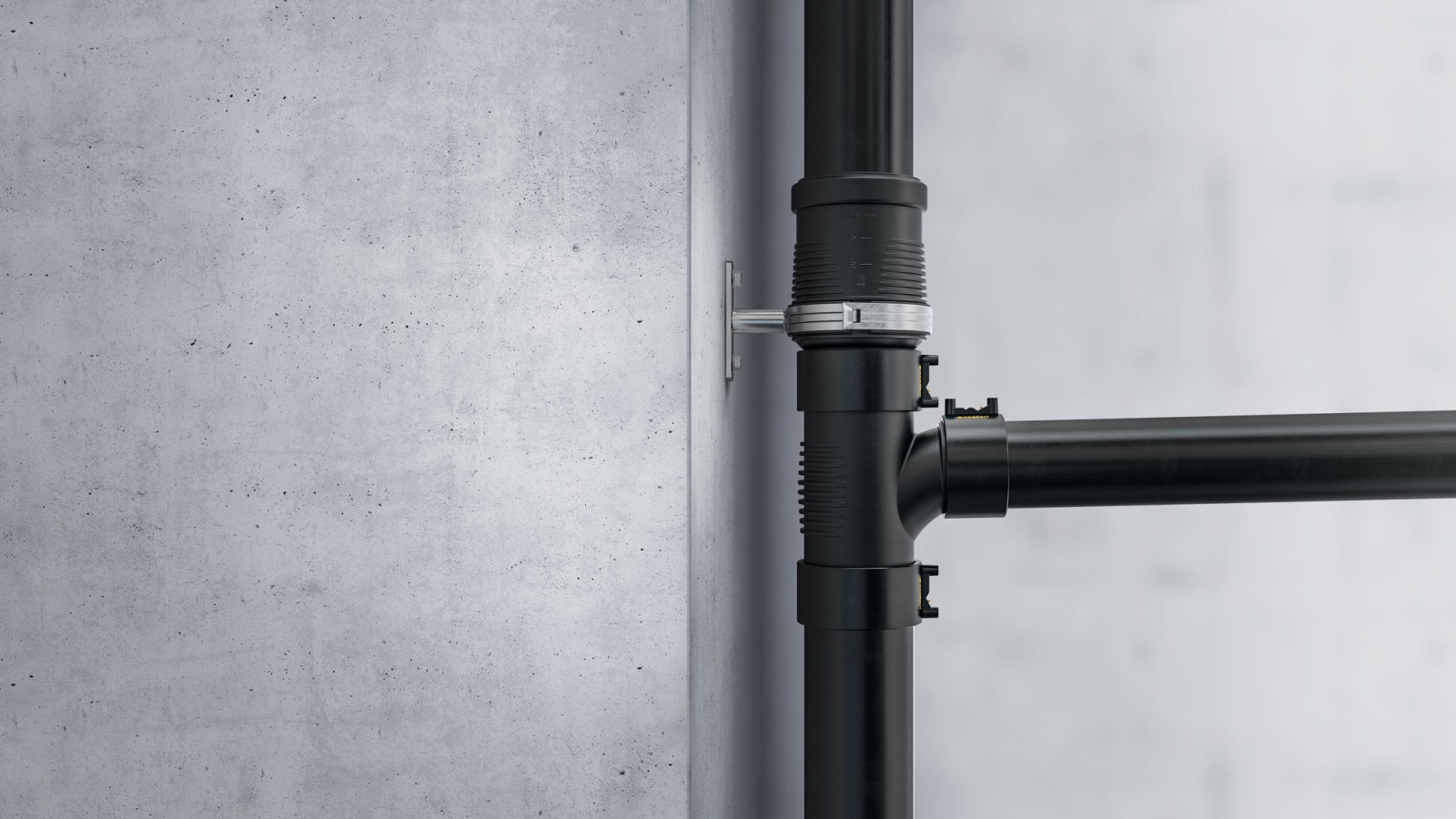

Liitännät kaikkiin tarkoituksiin
Geberit Silent-db20 -putket ja -yhteet voidaan liittää turvallisesti kolmella eri tavalla, joita ovat nopea sähkömuhvihitsaus, pantaliitos tai puskuhitsaus. Saatavana on valikoima Geberit-työkaluja ja -tarvikkeita, jotka varmistavat helpon käsittelyn.
Geberit Silent-db20 -putkien ja yhteiden lämpölaajeneminen kompensoidaan paisuntaosilla tupalaipalla ja muilla paisuntaosilla. Tämä mahdollista käyttölämpötilan voimakkaan vaihtelun. EPDM-tiivisteet lisäävät viemärijärjestelmän käyttöikää merkittävästi.
Geberit Silent-db20 soveltuu myös esivalmistukseen, mikä mahdollistaa nopeammat ja tehokkaammat työnkulut, jotka ovat riippumattomia työmaan edistymisestä. Tämä lyhentää asennusaikaa työmaalla merkittävästi.
Geberit kehittää jatkuvasti putkistojärjestelmiään. Wc:n ja suihkun kytkentään
kehitetyn haarayhteen avulla voi esimerkiksi pienentää lattiakorkeutta.
Sivuttaissiirtymä kuormittamatta liitoksia Geberit Silent-db20 Offset -yhde
Rakennusvirheitä ei aina voida välttää, mutta kun viemäriputkien liitoskohdat eivät ole täydellisessä linjassa, se voi maksaa asentajalle sekä aikaa että kärsivällisyyttä. Geberit Silent-db20 Offset -yhteellä viemäriputket voidaan liittää tehokkaasti ja kuormittamatta liitoksia.
Geberit Silent-db20 Offset -yhteen edut
- Jännityksetön asennus jopa 10 cm sivuttaissiirtymällä
- Tuttu ja helppo asennus joka suoritetaan samalla tavalla kuin kaikissa muissakin Geberit Silent-db20 -yhteissä
- Lyhyt asennusaika verrattuna asennukseen jossa käytetään 45° kulmayhteitä
- Joustava asennus vain yhdellä tuotteella
- Parempi äänieristys verrattuna perinteisiin liitoksiin
Yleiskatsaus Geberit Silent-db20
Mitat
Saatavana olevat putkimitat
| Nimellismitta (DN) | Mitat d x s (mm) |
|---|---|
| 56 | 56 x 3.2 |
| 60 | 63 x 3.2 |
| 70 | 75 x 3.6 |
| 90 | 90 x 5.5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Yhteet
Tuotevalikoima
- Suuri valikoima yhteitä
- Törmäysalueen mineraalivahvistus äänenvaimennukseen
- Erilaisia erikoisyhteitä
Esimerkkinä Geberit Silent-db20 -haarayhde laskuputkeen 88,5°
Tilansäästöä – Geberit Silent-db20 -haarayhde laskuputkeen 88,5° mahdollistaa erittäin kompaktin asennuksen silloin, kun laskuputki on WC-istuimen ja pesualtaan välissä.
Tarvikkeet
Saatavana olevat tuotteet
Geberit Silent-db20 -putkistojen palosuojaus
- Geberit-palomansetteja voidaan käyttää palonkestävyysluokkaan F 120 asti
- Standardin EN 1366-3 mukaisten palotestien tekeminen useissa eri asennustilanteissa
- Järjestelmällä on rakennustekninen hyväksyntä (ETA/ETB) 90 minuutin palonkestävyydestä käytettäessä Geberit 90 Plus EN -palomansettia
Katso rakennustilanteesi Geberitin palosuoja-sovelluksen avulla
Geberit-alipaineventtiili GRB90 Geberit Silent-db20:een
- Vaihtoehto asennuksille, joissa perinteinen tuuletus ei ole tilasyistä mahdollista.
- Saatavana kokoon DN110 asti
Tekniset tiedot
Overview
| Geberit Silent-db20 | |
|---|---|
| Materiaali | PE-S2 |
| Pituuslaajenemiskerroin | 0.17 mm/(m K) |
| Pituuslaajenemisen kompensointi | Edellyttää paisuntaosaa tupalaipalla tai muuta paisuntaosaa |
| Asennuslämpötila | -20 to 40°C |
| Käyttölämpötila jatkuvassa kuormituksessa | -20 to 60°C |
| Kemikaalien kesto | 95% kaikista tavallisista emäksistä, hapoista ja kemikaaleista |
Ympäristöselosteet
Environmental product declaration (EPD)
Ympäristöselosteet (EPD) luovat läpinäkyvyyttä ja mahdollistavat tuotteiden vertailun niiden ympäristövaikutusten osalta.
EPDt saatavissa Geberit Silent-PP -viemäriputkille ja yhteille.
Alla olevat ympäristöselosteet ovat saatavilla vain englanniksi.
Hyödyllisiä työkaluja suunnittelun avuksi
Geberit-yhtiön BIM-tiedot Autodesk® Revit® -ohjelmaan
Lataa Geberit-tuotteiden BIM-sisältö maksutta Autodesk® Revit® -ohjelmaan.
Geberit ProPlanner
Geberit ProPlanner -suunnitteluohjelman avulla voimme yhdessä suunnitella toimivat ja tarkoituksen mukaiset putkisto- ja saniteettijärjestelmät projektiisi.
Geberit Äänityökalu
Geberit äänityökalulla voit testata suunnittelemasi rakennusten äänitasoja ja löytää oikeat ratkaisut inahteellisiin ääniratkaisuihin.
Geberit Silent-db20 Katso tekniset tiedot
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Objektit ja putkisarjat
Geberitin putkitemplatet ovat myös saatavilla MagiCAD -ohjelmistoon.Templatet ovat ladattavissa Progmannin sivuilta .
Kymdatan CADS Hepac -ohjelmistossa on myös Geberit-tuotteet, vesikalusteita ja putkisarjoja.
BIM-objektit Revit-ohjelmistoon löydät Geberitin omilta sivuilta, BIM-objektit.
Lataa ilmainen e-kirja viemäreiden äänieristyksestä
Teknisessä esitteessä kerromme miten vähennät viemäreistä rakenteisiin siirtyviä ääniä ja näin parannat asukkaiden asumismukavuutta.
