28 kerrosta ilman rinnakkaista ilmanvaihtoputkea Kerrostalo DS 90 Wienissä

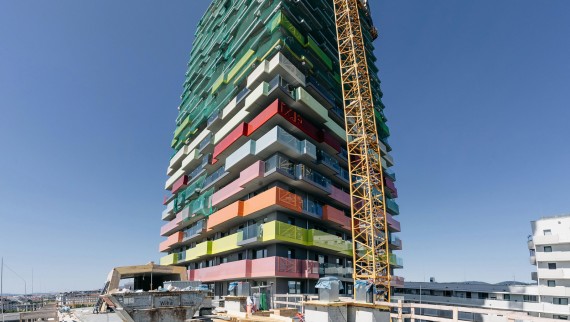

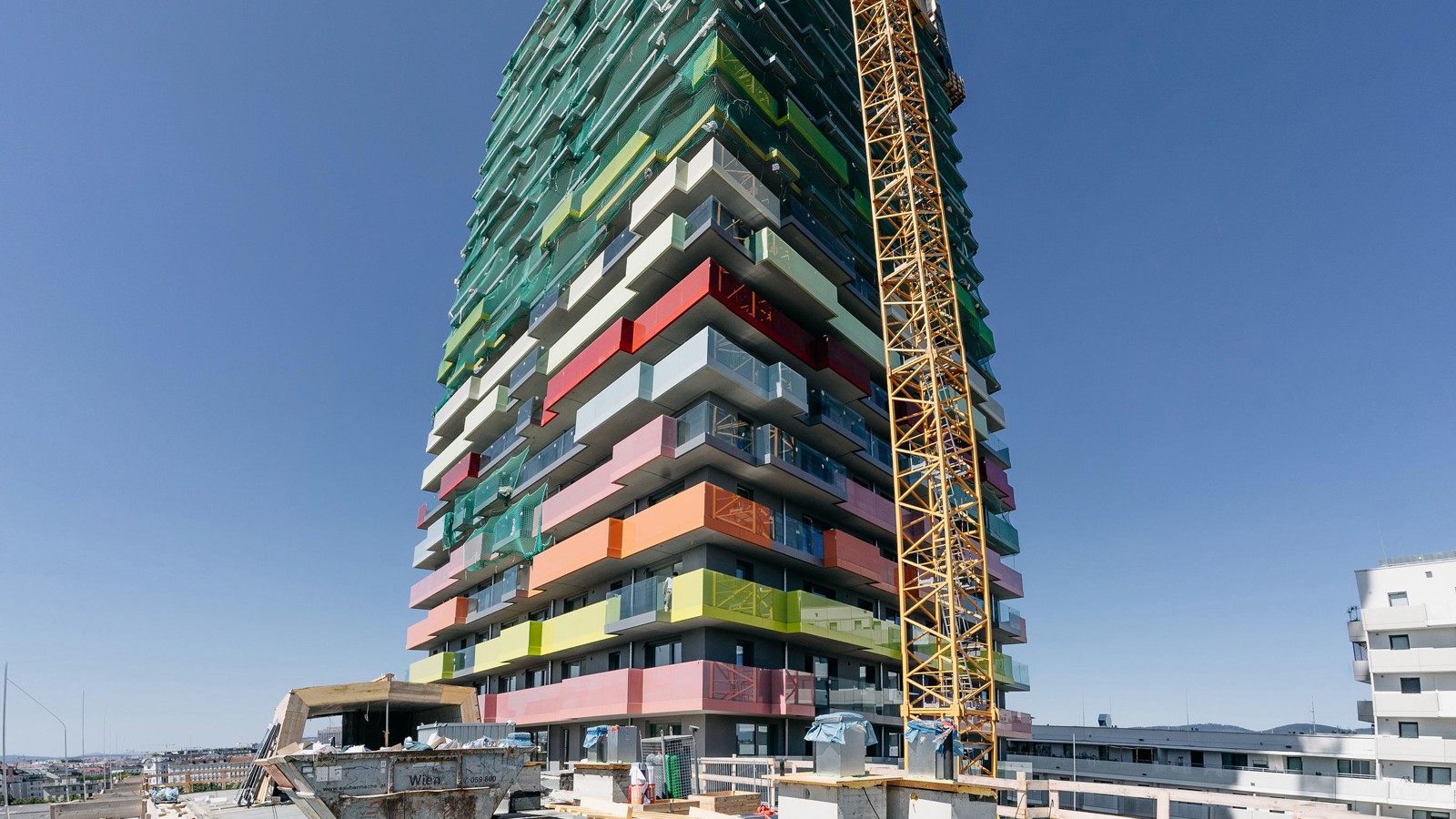

Upea DS 90 -kerrostalo, jossa on 262 asuntoa ja 120 huoneistohotellihuonetta, sijaitsee Wienin uudessa Nordwestbahnhof-kaupunginosassa.
S+B Group hallinnoi hanketta ja rakentaa arvostetun rakennuksen, jonka uusi omistaja on Greystar.
Rakennus on energiatehokas. Rakennuksen lämmitys ja jäähdytys hoidetaan lämpöaktiivisilla lattialaattoilla. Katolla olevat aurinkopaneelit tuottavat osan tarvittavasta sähköstä.
Tässä hankkeessa käytettiin ensimmäistä kertaa erittäin äänieristettyä Geberit Silent-Pro SuperTube -viemäröintijärjestelmää, joka ei vaadi rinnakkaista tuuletusputkea.
Projektin yleiskatsaus
Kerrostalo, jossa on 28 kerrosta
28-kerroksinen rakennus, jossa on 382 asuntoa, asettaa lisävaatimuksia viemäröintijärjestelmälle.
Ratkaisu Geberit Silent-Pro SuperTube
SuperTube-tekniikan ansiosta viemäriputkisto voitiin asentaa tilaa säästäen. Erinomaisesti ääntä eristävät putket takaavat hiljaisen asuinympäristön.
Kapeammat kuilut
Järjestelmä ei tarvitse paineentasaushaaroja, eikä liitosvapaita alueita tarvitse määrittää pystykokoojan pohjakulman alueelle.
Lisää huonekorkeutta
Huoneen korkeuden hyödyntäminen on mahdollisimman tehokasta, sillä sivuttaissiirto voidaan tehdä ilman kaatoja, enintään 6 metriä d110:lle ja enintään 4 metriä d90:lle.
Asiakaskokemus

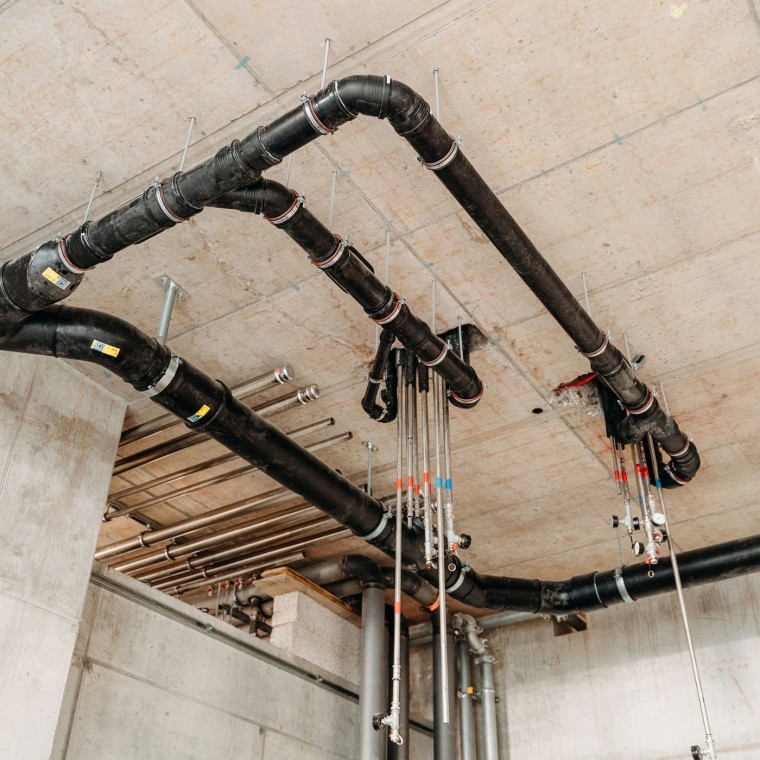

“With a conventional drainage system, up to 1.5 metres of room height would have been lost in the entrance area due to the required inclination of the discharge pipe. Thanks to Geberit Silent-Pro SuperTube, this pipe can now run horizontally for up to six metres and only then requires a slope.”
”Tavanomaisella viemäröintijärjestelmällä sisäänkäynnin korkeudesta olisi menetetty jopa 1,5 metriä paineentasaushaaraa varten tarvitun kaadon takia. Geberit Silent-Pro SuperTuben ansiosta tämä putki voi nyt kulkea vaakasuoraan jopa kuusi metriä, ja vasta sen jälkeen se vaatii kaadon.”
Andreas Keck, S+B Groupin projektipäällikkö
Onko sinulla samanlainen projekti? Löydämme sinulle sopivat ratkaisut.
Yhteenveto Viemäröinti korkeissa rakennuksissa
Kerrosten lukumäärän ja korkeuden vuoksi DS 90 -kerrostalon viemäröinti asetti jätevesitekniikalle useita haastavia vaatimuksia:
- Suuri viemäröintikapasiteetti, koska rakennuksessa on paljon kylpyhuoneita ja WC-tiloja.
- Ylimääräinen ohitus, koska suunnanmuutoksen alueella on kiellettyjä liitosalueita.
- Sivuttaissiirron kaato
Tavanomaisella viemäröintijärjestelmällä näiden korkeiden vaatimusten täyttäminen olisi ollut lähes mahdotonta.
Geberitin ratkaisu Geberit Silent-Pro SuperTube
Yhdessä urakoitsija ESW Gebäudetechnikin kanssa S+B Group valitsi projetiin uuden Geberit Silent-Pro SuperTube -viemäröintijärjestelmän. Se tarjoaa erinomaisia etuja erityisesti monikerroksisissa asuinrakennuksissa:

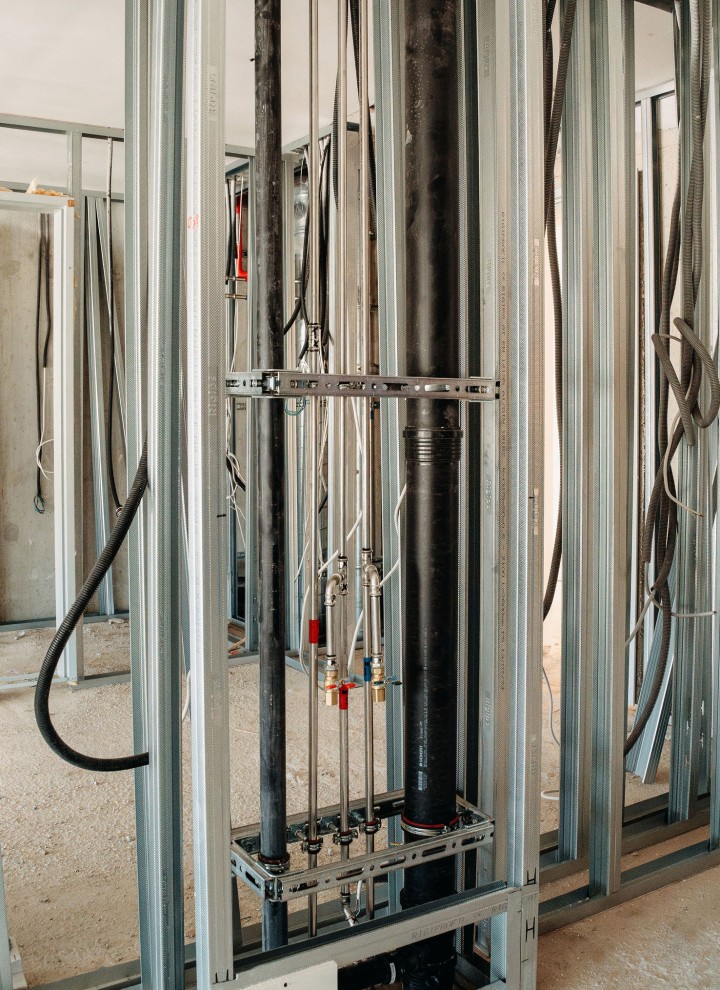

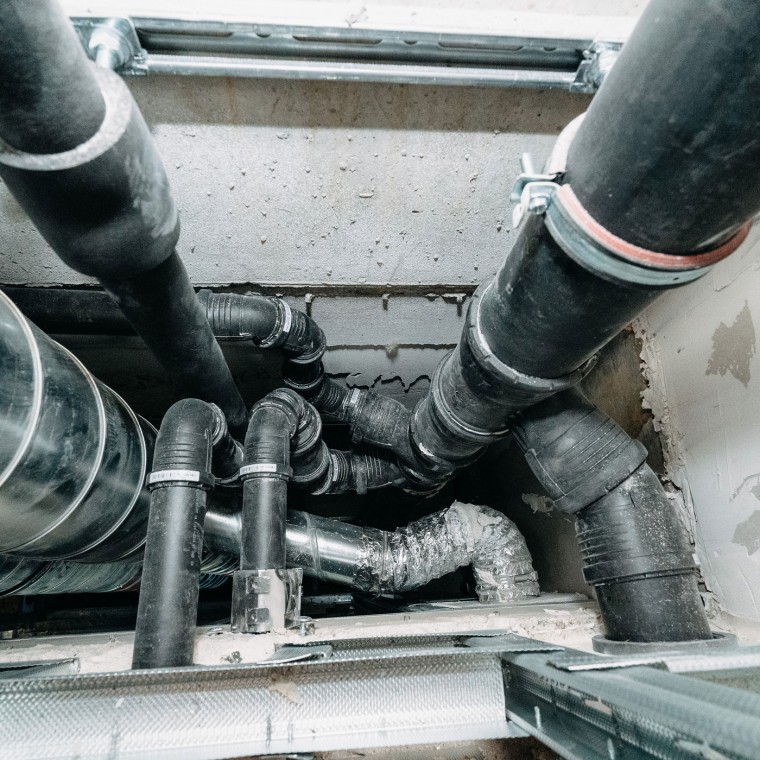

- Rakennuksen korkeudesta ja huoneistojen lukumäärästä riippumatta tarvitaan vain yksi pystykokooja kuilua kohden, eikä rinnakkaista tuuletusputkea tarvita.

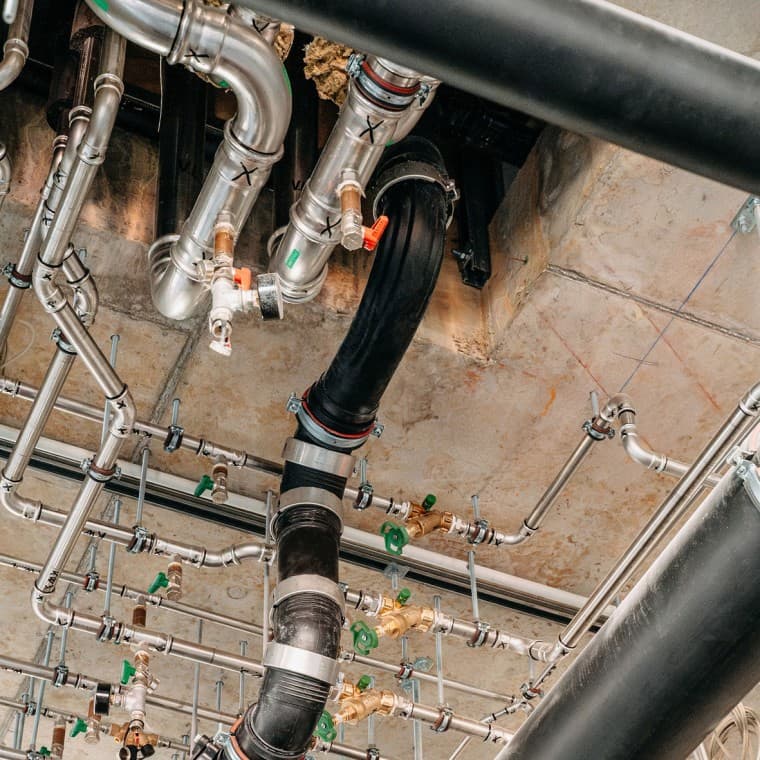

- Paineentasaushaaroja ei tarvita, eikä liitosvapaita alueita tarvitse määrittää pystykokoojan pohjakulman alueelle.
- Sivuttaissiirto voidaan tehdä ilman kaatoa (enintään 6 metriä d110:lle ja enintään 4 metriä d90:lle), joten tilan korkeudessa voidaan säästää jopa 1,5 metriä huonekorkeutta.
- Helppo suunnittelu
- Helppo asennus
Geberit Silent-Pro SuperTube on erittäin äänieristetty ja täyttää siten standardoidut äänieristysvaatimukset.
Faktat
Geberit know-how
Hankkeessa käytetyt Geberit-tuotteet
- Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube on tilaa säästävä viemäröintijärjestelmä kerrostaloihin ja rivitaloihin, joissa on tiukat äänieristysvaatimukset. Geberit Silent-Pro SuperTube -järjestelmän maksimi viemäröintikapasiteetti on 6 l/s putkikoolla d110 ja 4,5 l/s putkikoolla d90.
Projektin toteutus
Projektin toteutus
Asiakas: Greystar
Arkkitehti: Büro Riedl Architekten
Kiinteistön kehittäjä: S+B Group
Urakoitsija: ESW Gebäudetechnik
Kerrosten määrä: 29
Huoneiden määrä: 382
Valmistumisajankohta: 2024
