Hiljaisempi Hippos SuperTube-teknologialla

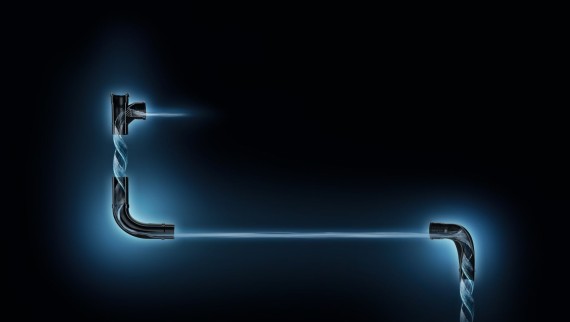

Ratkaisu Geberitin ääntä vaimentavasta SuperTube-viemäröintiratkaisusta
Tampereen Opiskelija-asuntosäätiö TOASin historian suurin hanke Hippos valmistuu vaiheittain vuosina 2024–2026. Osassa taloja on asuntoja sekä toimisto- ja ravintolatilaa päällekkäisissä kerroksissa. Lähtökohta toi viemäröintiin ja sen äänien hallintaan lisähaasteen. Ratkaisu löytyi Geberitin ääntä vaimentavasta SuperTube-viemäröintiratkaisusta.
Hippoksen kymmenen rakennuksen kokonaisuuteen kuuluu yhdeksän TOASille rakennettavaa taloa, joista ensimmäiset viisi otettiin käyttöön syksyllä 2024. Koko projektin on tarkoitus valmistua vuonna 2026. Geberit toimittaa osaan rakennuksista jäte- ja sadevesiviemäröinnin sekä lämmitys-, jäähdytys- ja käyttövesiputket. Kylpyhuoneissa on IDOn wc-istuimet ja käsienpesualtaat.
Asuntoja valmistuu yhteensä 586. Lisäksi TOASin taloissa on toimistoja, ravintola, kuntosali ja päivittäistavaramyymälä.
Äänen vaimennus ratkaisee
”Kun rakennuksessa on toimistokerroksen päällä asuntoja, yläkerroksista toimistoihin kantautuvat viemäriäänet täytyy saada vaimennettua mahdollisimman tehokkaasti. Tähän tarkoitukseen yksi parhaista tällä hetkellä saatavissa olevista ratkaisuista on Geberitin Silent-Pro SuberTube -viemäröintijärjestelmä. Se on niin sanottua desibeliputkea, jossa on jo itsessään ääntä eristävä ratkaisu. Lisäksi putken ympärille tulee rakennusvaiheessa vielä erillinen eriste”, kertoo LVI-suunnittelun ryhmäpäällikkö Teemu Virkkala Granlundilta.
Ratkaisevaa äänen vaimennuksessa on Silent-Pro-putken tavallista putkea suurempi ominaispaino: vahvistettu muovi vähentää merkittävästi luonnollista värähtelyä. Ääntä rakenteisiin siirtyy myös putkien kannakkeiden välityksellä. Tätä voidaan välttää käyttämällä Geberitin suunnittelemia putkikannattamia, joissa on ääntä vaimentava kiinnitysmekanismi.
Useat pystylinjat pystytään kokoamaan yhdeksi
Perinteisessä ratkaisussa viemärinousut rakennetaan pystysuoraan asuntolinjoittain ja läpivientejä alempiin kerroksiin tulee useita. Geberitin SuperTube-järjestelmän avulla voitiin tehdä toisenlainen ratkaisu.

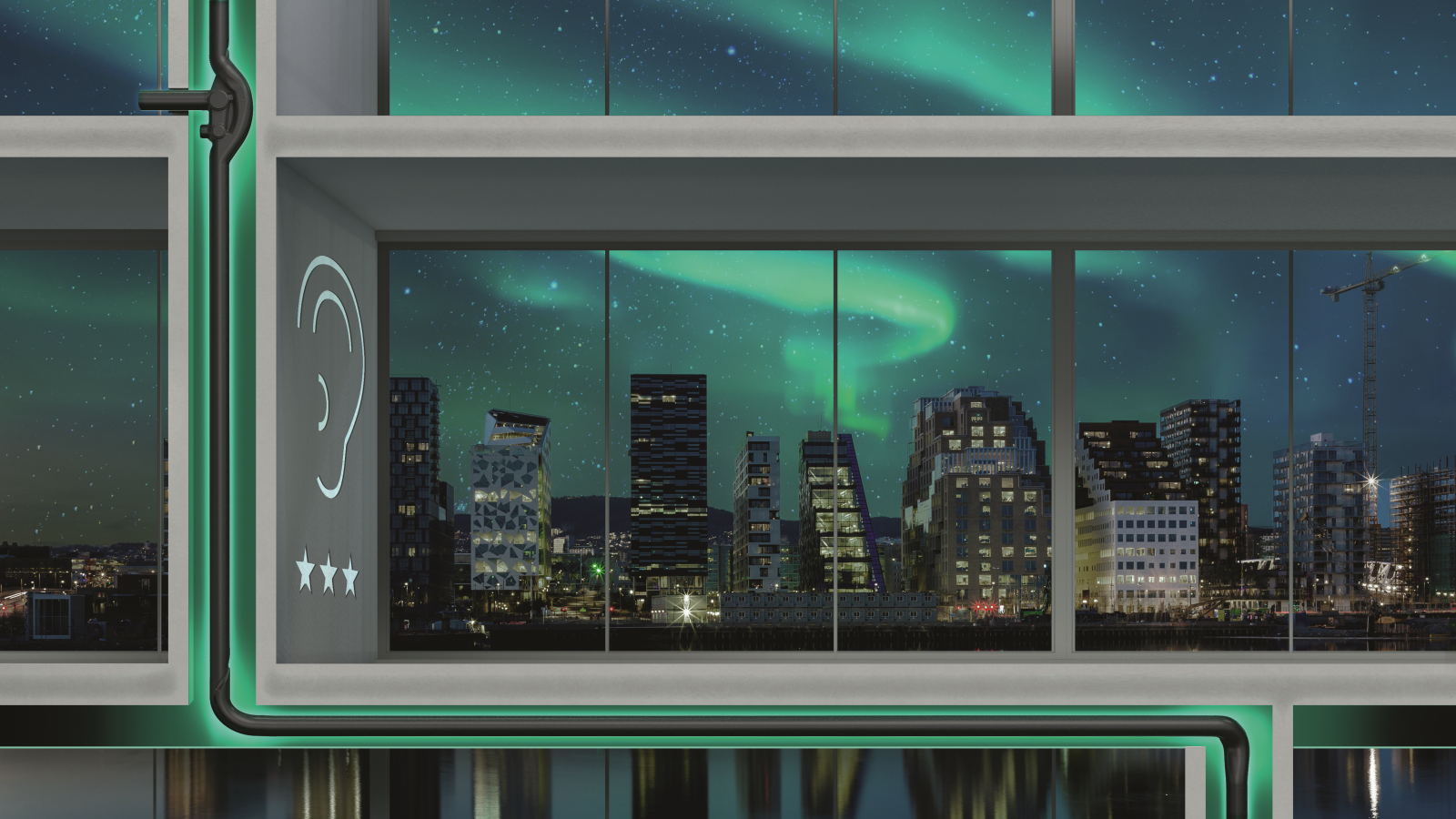

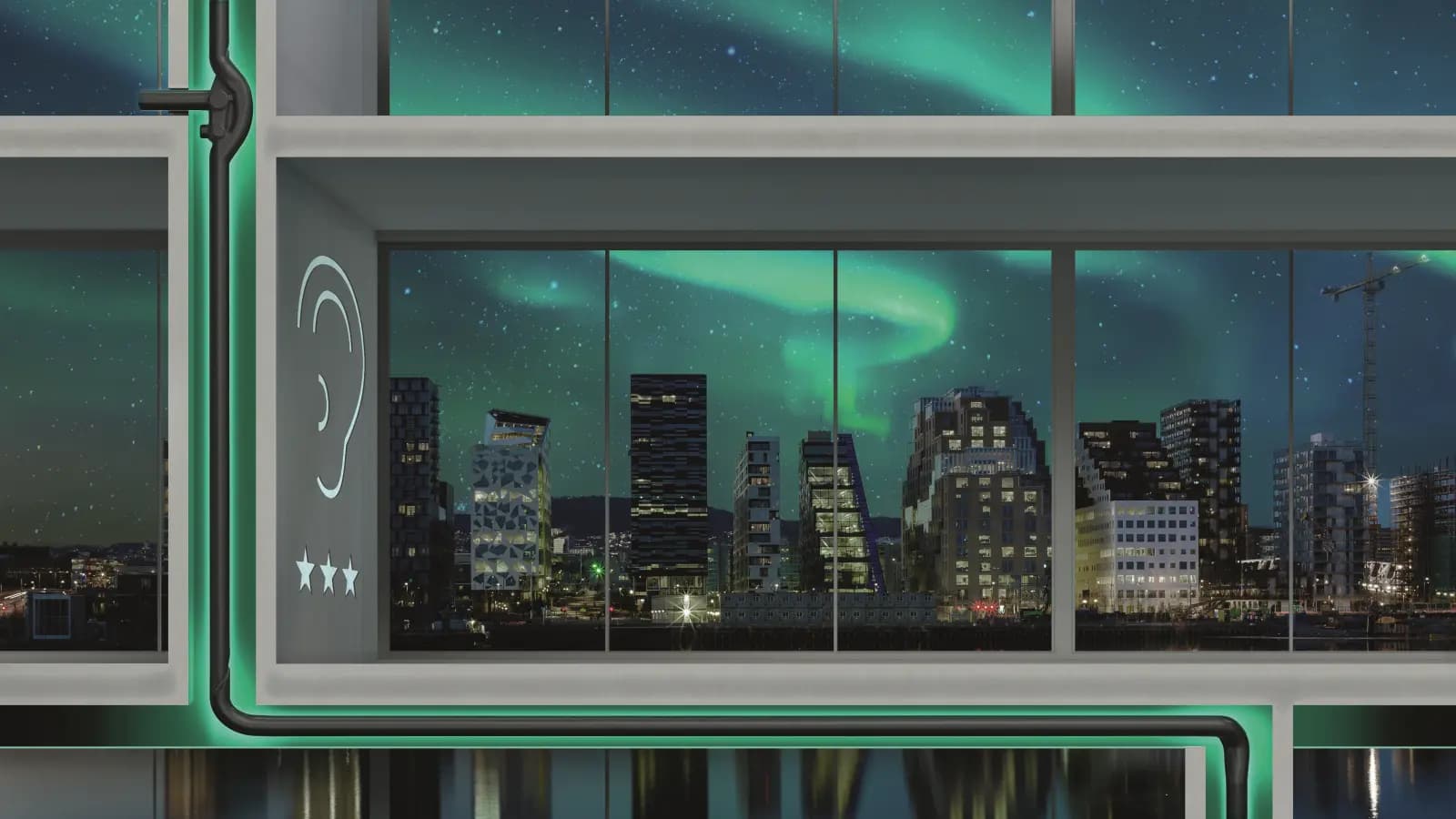

”SuperTubea käyttämällä toimistojen yläpuolisten asuntojen viemärihaarat voidaan yhdistää samaan pystylinjaan muiden asuntojen kanssa. Viemärihaarat kerätään yhteen toimiston katossa ja viedään sitten alas yhdestä paikasta. Kun toimistotilan läpi ei tarvitse tehdä useita pystyviemäröintejä, saadaan toimistoon enemmän avotilaa ja paremmat muunneltavuusmahdollisuudet”, selittää Virkkala.
Geberitin innovatiiviset ratkaisut, kuten monessa Hippoksen rakennuksessa hyödynnetty SuperTube-teknologia, ovat tulosta pitkäaikaisesta tuotekehitystyöstä. Yritys käytti vuonna 2024 tuotekehitykseen lähes 80 miljoonaa euroa (74 miljoonaa CHF), joka on 2,4 prosenttia konsernin liikevaihdosta. Yrityksellä on Sveitsissä omat laboratoriot ja viemäritorni, jossa tutkitaan muun muassa viemäriäänien vähentämistä erilaisissa rakennustilanteissa.
Innovatiivisia ja ympäristöystävällisiä rakentamisratkaisuja

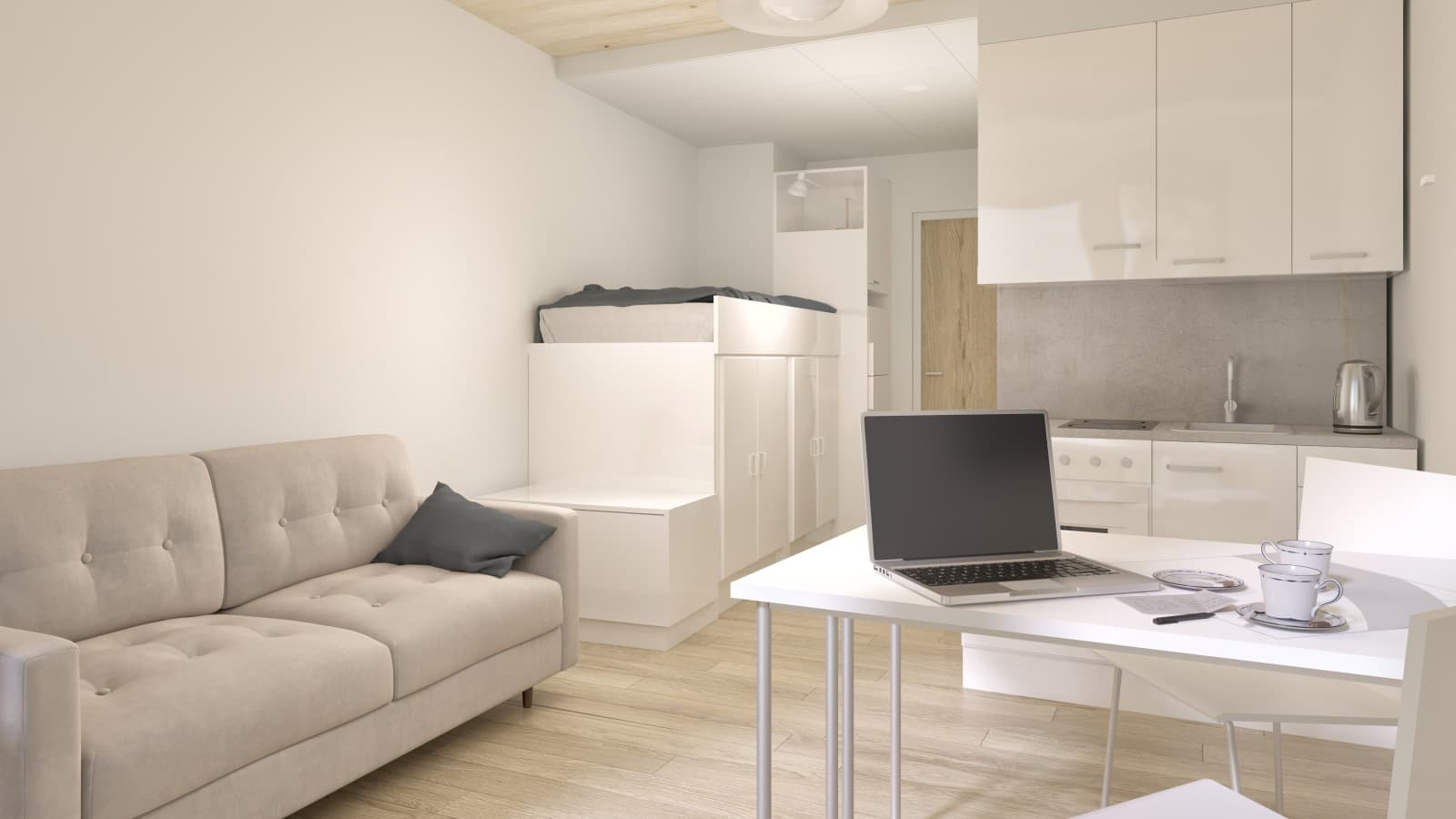

Hippoksessa uutta opiskelija-asumisessa on yhteisöyksiökonsepti. Jokaista yhdeksää yksiöitä kohden on yhteinen oleskelutila, mutta jokainen yksiö sisältää oman keittiön ja kylpyhuoneen. Osaan rakennuksista yksiöt on tehty valmiina elementteinä Virossa ja kootaan taloksi paikalla. Niin ikään osaan rakennuksista kylpyhuoneet toimitetaan valmiina kokonaisuuksina, joihin on asennettu IDOn kylpyhuonekalusteet ja Geberitin viemäröintiputket. Kylpyhuoneet valmistaa forssalainen Parmarine. Pienten yksiöiden neliöistä on saatu irti kaikki tehokkaaseen asumiskäyttöön, kun niissäkin on pystytty minimoimaan viemäriputkien vaatima tila.
Ympäristönäkökohdat huomioitu
Kokonaisuudessaan Hippoksessa on pyritty mahdollisimman ympäristöystävälliseen rakentamiseen. Rakentamiseen on käytetty vähähiilistä betonia ja paljon hiiltä sitovia puurakenteita. Ilmanvaihto on varustettu tehokkaalla lämmöntalteenotolla ja vettä säästetään käyttämällä virtaamaltaan pieniä hanoja. Geberitin viemäröintiratkaisun avulla Hippoksessa on voitu käyttää vähemmän putkimateriaalia, kun paineentasaushaaroja ja tuuletusputkia ei tarvita ja pystykokoojia on vähemmän. Geberit tekee työtä ympäristön eteen myös tuotannossa ja on kehittänyt tuotteitaan EcoDesign -suunnitteluperiaatteen mukaan vuodesta 2007. Tavoite on, että jokainen uusi tuote on edeltäjäänsä ympäristöystävällisempi laadusta, toimivuudesta tai kestävyydestä tinkimättä. Isolla osalla Geberitin tuotteista on EPD-dokumentti eli tuotteen hiilidioksidipäästöt on tarkkaan selvitetty sen koko elinkaaren ajalta.
Faktat
Geberit Know-How
Hankkeessa käytetyt Geberit-tuotteet
- Geberit Silent-Pro SuperTube -viemärijärjestelmä
- Geberit FlowFit -komposiittiputkijärjestelmä
- Geberit Mapress Kupari -syöttöjärjestelmä
- Geberit Mapress Hiiliteräs -syöttöjärjestelmä
- IDO lattia-wc-istuimet
- IDO pesualtaat
