Remontti ilman viemärikuilujen suurentamista OMU 93 kerrostalo, Bern
Entinen tutkimuskeskus ja toimistorakennus muutettiin moderneiksi huoneistoiksi. Rakennuksen kunnostuksen loppuun saattamiseksi tarvittiin huomattavasti suurempi viemärikapasiteetti samoista kapeista putkikanavista, samalla kun oli noudatettava korkeimpia äänieristysvaatimuksia. Uusi Geberit Silent-db20 SuperTube -järjestelmä täytti kaikki vaatimukset.
Toimistorakennuksesta kerrostaloksi

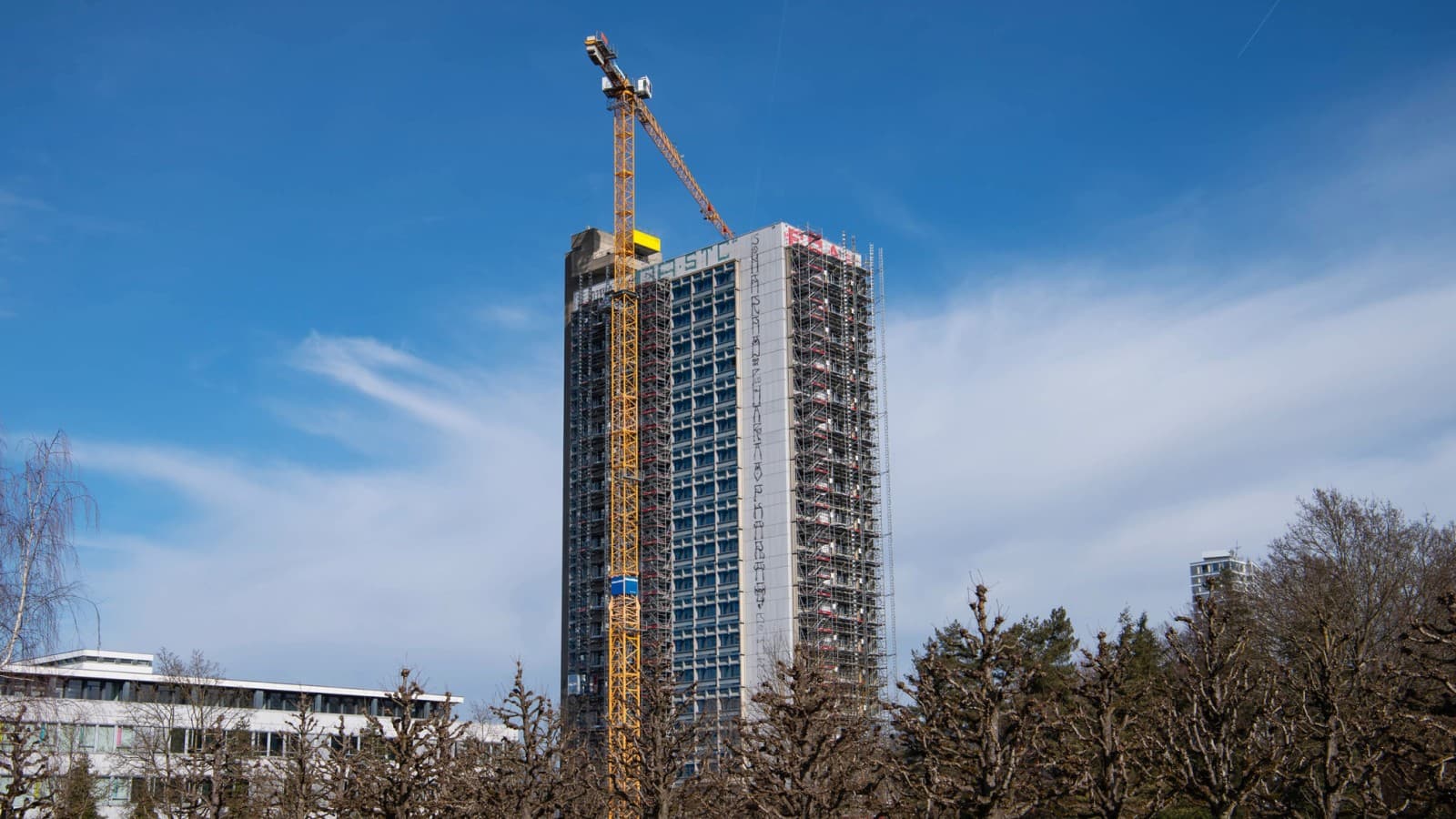

OMU 93 -rakennus sijaitsee Bernin laitamilla, ja sen inspiraationa on toiminut sveitsiläis-ranskalaisen arkkitehdin Le Corbusierin tyyli.

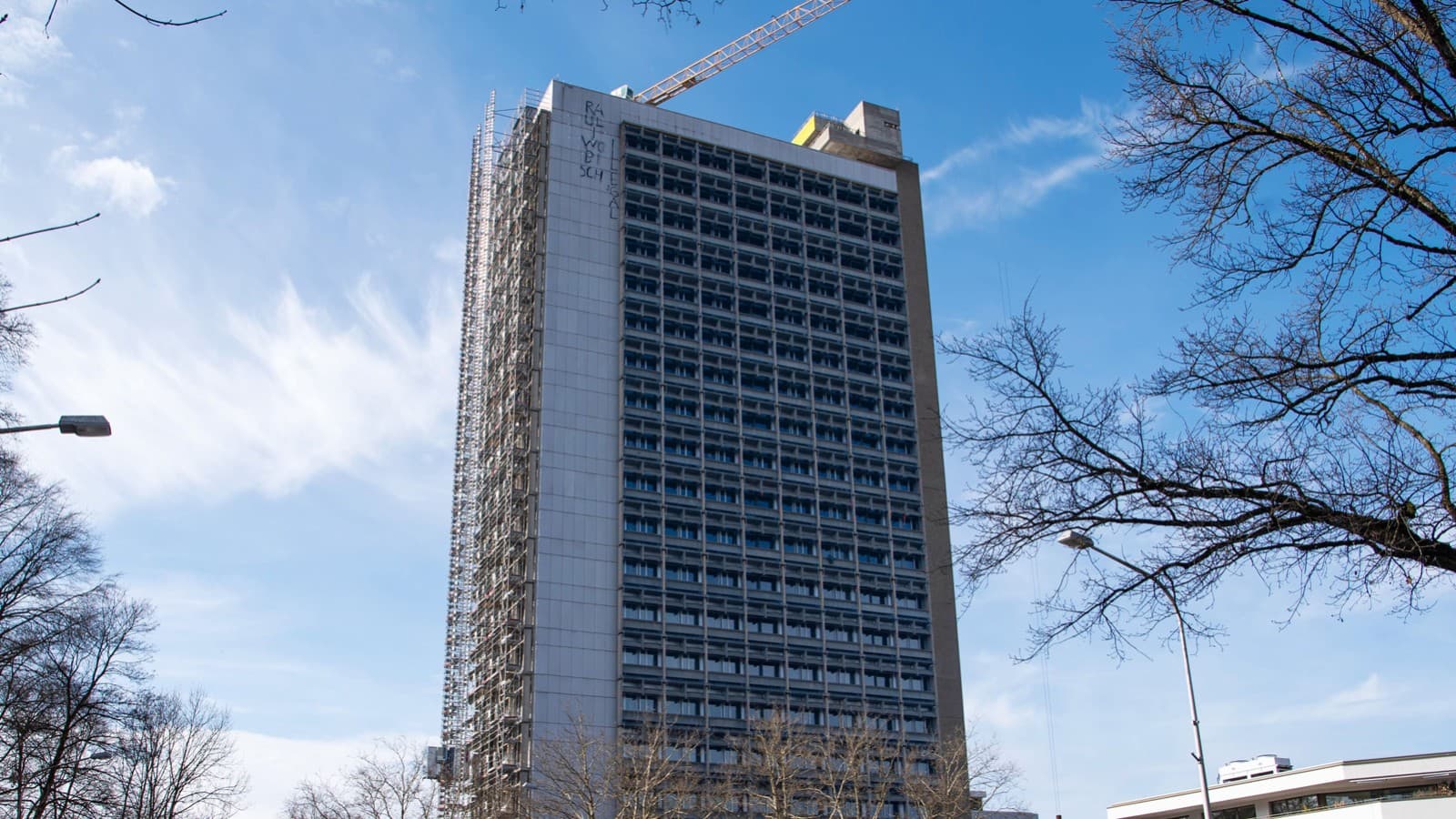

Silmiinpistävä paljasbetonirakenne valmistui 1970-luvun alussa tutkimuslaitokseksi, ja entinen valtion omistama viestintäalan monopoliyhtiö PTT käytti sitä televiestinnän kehittämiseen. Rakennus toimi tässä tarkoituksessa vuoteen 2014 asti, minkä jälkeen sitä käyttivät lyhyen aikaa pienet yritykset ja kulttuurilaitokset.
Nykyään rakennuksessa on 17 kerroksessa noin 90 modernia huoneistoa ja pohjakerroksessa erilaisia julkisia tiloja, jotka ovat elävöittäneet aluetta.
Geberit Silent-db20 SuperTube -viemäröintijärjestelmä täytti projektin korkeat vaatimukset.
Projektin yleiskatsaus
Muutos 87 huoneistoksi
Rakennus purettiin kokonaan ja muutettiin toimistorakennuksesta asuinrakennukseksi. Tiettyjä rakenteellisia rajoituksia ei voitu muuttaa.
Parempi suorituskyky Geberit Silent-db20 SuperTube -viemärijärjestelmällä
Staattiset vaatimukset edellyttivät, että suunnittelijat säilyttivät olemassa olevat kapeat viemärikanavat. Geberit SuperTube -tekniikka tarjoaa erinomaisen viemärikapasiteetin ja vie hyvin vähän tilaa.
Korkeammat äänieristysvaatimukset
Geberit Silent-db20 SuperTube täytti asuinrakennusten äänieristyksen tiukat vaatimukset.
Lisäetu: Nopea asennus
Jopa 40 % nopeampi asentaa pienemmillä putkimitoilla ja ilman rinnakkaista tuuletusputkea.
Asiakkaan suositus
Asuinrakennuksissa tarvitaan huomattavasti enemmän viemärikapasiteettia kuin toimistoissa. Olemassa olevien kanavien koon muuttaminen ei kuitenkaan tullut kyseeseen – sekä rakenteellisista syistä että siksi, että emme halunneet pienentää kalliita asuintiloja.Tämän lisäksi äänieristysvaatimukset olivat tiukat. Geberit Silent-db20 SuperTube tuli markkinoille juuri oikeaan aikaan ja ratkaisi ongelmamme.
Onko sinulla samanlainen projekti? Löydämme sinulle sopivat ratkaisut.
Mitä projekti vaati Korkean viemäröintikapasiteetin ja äänieristyksen
Rakennuksen muuttaminen asuintilaksi tarkoitti, että vaadittavaa viemäröintikapasiteettia oli lisättävä. Samalla oli myös täytettävä tiukat äänieristysvaatimukset.
Viemäröintikapasiteetin lisäämiseksi olisi yleensä tarvittu putkikoot d135–d160 ja lisäksi rinnakkainen tuuletusputki. Kanavien kokoa ei kuitenkaan voitu muuttaa staattisista syistä.
LVI-Suunnittelutoimisto Probst + Wieland kohtasi siten suuren haasteen rakennuksen viemäröinnin suhteen.
Geberitin ratkaisu Geberit Silent-db20 SuperTube
Geberit pystyi tarjoamaan Suunnittelutoimisto Probst + Wielandille täydellisen ratkaisun Geberit Silent-db20 SuperTube -viemäröintijärjestelmällä.

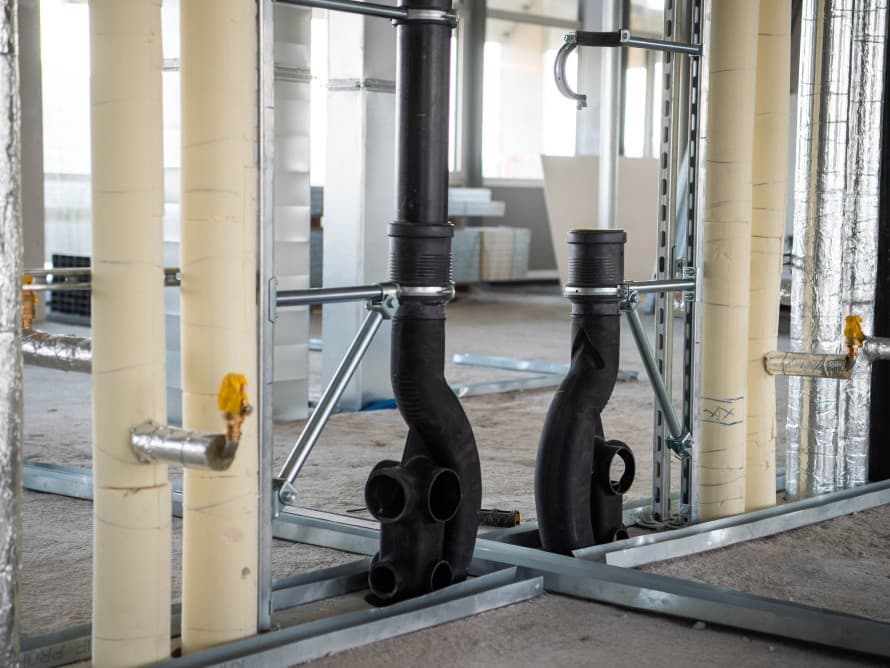

Erittäin vahvan äänieristyksen omaava Geberit Silent-db20 -viemäriputki takaa hiljaisen ja tehokkaan viemäröinnin, kun taas SuperTube-tekniikkasäästää tilaa kanavissa. Lisäksi koko viemäröintijärjestelmän suunnittelu oli uskomattoman helppoa.
- Rakennuksen korkeudesta ja huoneistojen suuresta määrästä huolimatta rakennuttaja saavutti suuremman viemäröintikapasiteetin vain muutamalla poistoputkella – ilman rinnakkaisia tuuletusputkia.
- Putkien suunnanmuutoksissa ei tarvita paineentasaushaaraa, eikä liitosvapaita alueita tarvitse määrittää pystykokoojan pohjakulman alueelle.
- Projektissa tarvittiin vain putkikokoa d110.
Toinen etu oli se, kuinka helppoa ja tehokasta oli asentaa jatkuvat putkistot ilman rinnakkaista tuuletusputkea kapeisiin kanaviin. Asennusaika oli noin 30–40 prosenttia lyhyempi kuin perinteisen ratkaisun kohdalla..
Faktat projektissa
Geberit know-how
Käytetyt Geberit-tuotteet
- Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube on suunniteltu korkeiden rakennusten viemäröintiin. Se täyttää tiukat äänieristysvaatimukset, säästää tilaa ja tarjoaa korkean viemäröintikapasiteetin 12 l/s.
Arkkitehdit
Arkkitehdit
Asiakas: Turidomus (real estate investment foundation)
Arkkitehti: LYRA
Design: Guggisberg Kurz AG
Kerrosten määrä: 17
Huoneistojen määrä: 87
Valmistumisajankohta: 2026
